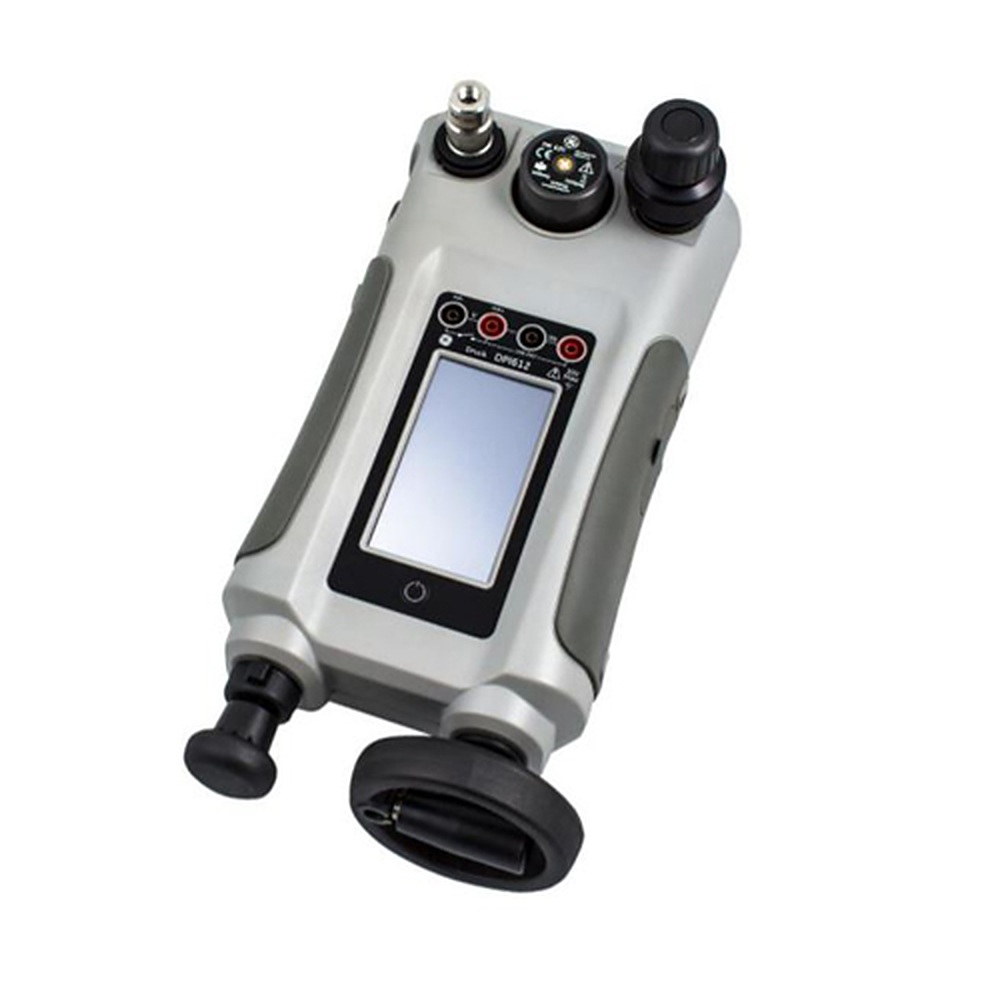

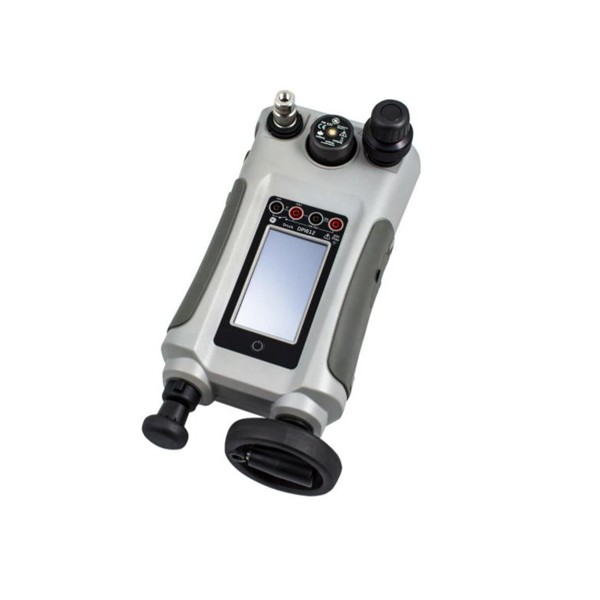

Druck DPI612 Flex Series 휴대용 압력 교정기

MODEL: DPI612 Flex Series
브랜드

제품문의 구매하기

압력 모듈을 바꿔 끼워
범위를 고르는 압력 교정기

Druck DPI 612 Flex 범위 교체형 압력 교정기

견적 받기

Druck DPI 612 Flex는 PM 620 압력 모듈을 바꿔 끼워 25 mbar ~ 1000 bar를 다루는 범위 교체형 압력 교정기(Range Flexible Pressure Calibrator)입니다. 압력 발생과 신호 측정, 루프 전원을 한 대에 담아 공압과 유압 계기를 현장에서 교정합니다.

공압 pFlex는 30초 안에 20 bar까지 가압하고, pFlexPro는 가스 용기와 레귤레이터 없이 100 bar에 이릅니다. 유압 hFlexPro는 내부 저장조로 1000 bar를 만들어 외부 펌프 없이 시험을 마칩니다. DPI 610/615의 기능을 갖추면서 크기는 절반으로 줄었으며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

31종

교체형 PM 620 압력 모듈

95 %

진공 발생 (pFlex · pFlexPro)

3800 mAh

리튬이온 배터리

IP54

보호 등급

특징

PM 620 모듈 교체형
압력 교정기

핵심 특징	현장에서 달라지는 점
모듈 교체	PM 620 모듈을 공구 없이 끼워 범위를 바꾸므로 한 본체로 여러 계기를 점검합니다.
공압 · 유압 선택	점검할 매체가 공압이면 pFlex나 pFlexPro, 유압이면 hFlexPro를 고를 수 있습니다.
빠른 연결	누설 없이 끼우는 어댑터와 호스 시스템으로 바로 연결해 준비 시간이 짧아집니다.
과압 보호	압력 릴리프 밸브가 시험 중 과압으로부터 PM 620 모듈과 본체를 보호합니다.
탭 화면	DASHBOARD, TASK, FAVOURITES 탭을 눌러 작업을 바로 시작합니다.
PASS/FAIL 분석	피교정 장비의 오차를 계산해 합격 여부를 표시합니다.
다채널 로깅	최대 4채널의 데이터를 수동 또는 일정 간격으로 저장합니다.
4Sight 연동	교정 관리 소프트웨어에서 자동 교정 처리를 내려받습니다.

모듈 구조

모듈 교체로
고르는 측정 범위

공구 없이 바꾸는 PM 620

PM 620은 게이지압, 절대압, 겸용(게이지 · 절대) 밀봉형으로 구성된 교체형 모듈입니다. 공구와 실, 케이블 없이 모듈을 끼워 바꾸므로 저압 계기를 점검한 뒤 고압 계기로 넘어가는 작업도 본체 하나로 이어집니다. 압력 릴리프 밸브가 모듈과 본체를 보호합니다.

기록과 문서화

로깅부터
PASS/FAIL까지

터치스크린의 탭 화면에서 작업을 고르면 최대 4채널의 데이터를 수동 또는 일정 간격으로 저장하고, 화면에서 확인하거나 PC로 전송합니다. 4Sight 교정 관리 소프트웨어와 호환되어 자동 교정 처리를 내려받으며, 피교정 장비의 오차를 계산해 합격 여부를 표시합니다.

교정 관리

PM 620 모듈의
교정 주기 관리

모듈별 불확도에 맞춘 교정 주기

정확도는 PM 620 모듈마다 다르므로 사용하는 모듈의 1년 총 불확도를 기준으로 교정 주기를 정합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

DPI 612 Flex
PC 연결과 IDOS 모듈

DPI 612 Flex는 USB 미니 B 포트로 PC와 통신하고 USB Type A 포트에는 USB 메모리나 외부 모듈을 연결합니다. 교정 기록 관리는 4Sight2와 연동합니다.

소프트웨어·도구	하는 일
4Sight2	교정 관리 소프트웨어(DPI 612 지원 기기)
IO620-USB-PC	본체와 PC를 USB로 잇는 케이블
IO620-IDOS-USB	IDOS 압력 모듈을 본체 USB에 연결하는 변환기
IO620-USB-RS232	RS-232 인터페이스와 연결하는 케이블

처음 연결하는 순서

순서	할 일
1	전원 버튼을 짧게 눌러 로고가 나타날 때까지 켭니다.
2	IO620-USB-PC 케이블로 본체와 PC를 USB로 연결합니다.
3	IDOS 모듈을 쓰려면 모듈에 IO620-IDOS-USB 변환기를 붙이고, USB 케이블 Type A를 본체에, Type B를 변환기에 연결합니다.
4	본체를 켜고 화면 위쪽의 IDOS 기호가 깜박이면 통신이 성립한 것입니다.

애플리케이션(AMC 폴더) 또는 운영 체제(OS 폴더) 업데이트는 해당 폴더를 USB 메모리 루트에 복사해 Type A 포트에 꽂아서 합니다.

사양

모델 비교와
공통 사양

항목	pFlex	pFlexPro	hFlexPro
발생 방식	공압	공압	유압
범위	95 % 진공 ~ 20 bar	95 % 진공 ~ 100 bar	0 ~ 1000 bar
가압	30초에 20 bar	가스 용기 · 레귤레이터 없이 100 bar	내부 저장조로 1000 bar
무게 (배터리 · 모듈 포함)	3.4 kg	4.1 kg	4.7 kg
범위 코드	2A · 7A · 20A · 1G · 2G · 7G · 10G · 20G	20A · 20G · 35G · 70G · 100G	200G · 350 · 700 · 1000

시리즈 공통 사양

항목	사양
압력 모듈	교체형 PM 620 31종, 25 mbar ~ 1000 bar, 공구 · 실 · 케이블 없이 교체
압력 기준	게이지압 · 절대압 선택, 겸용 밀봉형 게이지 · 절대압 모듈 포함
전기 측정 범위	mA · mV · V 측정 (±200 mV ~ ±30 V)
전기 출력	10 V · 24 V 고정 출력, mA 스텝 · 램프
전압 측정 정확도	±200 mV · ±2000 mV · ±20 V · ±30 V 모두 0.018 % RD + 0.005 % FS (10 ~ 30 °C, 1년)
전류 측정 정확도	±20 mA 0.015 % RD + 0.006 % FS · ±55 mA 0.018 % RD + 0.006 % FS (10 ~ 30 °C, 1년)
전압 출력 정확도	10 V 고정 0.1 % FS · 24 V 고정 1.0 % FS (최대 25 mA)
전류 출력 정확도	0 ~ 24 mA, 0 ~ 24 mA 루프 전원 모두 0.018 % RD + 0.006 % FS
전기 온도 영향	-10 ~ 10 °C, 30 ~ 50 °C 구간 0.001 % FS/°C (전압 · 전류 측정 · 출력)
기능	스위치 시험, 데이터 로깅, 터치스크린, PASS/FAIL 오차 분석, 4Sight 호환
과압 보호	압력 릴리프 밸브가 PM 620 모듈과 본체를 보호
접속	누설 없이 피팅하는 어댑터 · 호스 시스템 (Quick-to-fit)
로깅	최대 4채널, 수동 또는 일정 간격 자동 저장, 화면 확인 · PC 전송
배터리	리튬이온 3800 mAh, 12 ~ 26시간
크기 · 보호 등급 · 동작 온도	350 × 170 × 145 ~ 170 mm (모델별) · IP54 · -10 ~ 50 °C

PM 620 범위별 정확도

종류	범위 (bar)	정확도 (% FS)	1년 총 불확도 (% FS)
게이지압	±0.025	0.09	0.1
게이지압	±0.07	0.025	0.047
게이지압	±0.2	0.02	0.045
게이지압	±0.35	0.02	0.044
게이지압	±0.7	0.015	0.041
게이지압	±1	0.015	0.025
게이지압	-1 ~ 2		0.025
게이지압	-1 ~ 3.5	0.01	0.025
게이지압	-1 ~ 7	0.005	0.025
게이지압	-1 ~ 10	0.005	0.025
게이지압	-1 ~ 20	0.005	0.025
게이지압	-1 ~ 35	0.005	0.025
게이지압	-1 ~ 70	0.005	0.025
게이지압	-1 ~ 100	0.005	0.025
게이지압	-1 ~ 135	0.005	0.025
게이지압	-1 ~ 200	0.005	0.025
절대압	0 ~ 0.35	0.03	0.08
절대압	0 ~ 1.2	0.02	0.07
절대압	0 ~ 2	0.015
절대압	0 ~ 3.5	0.015
절대압	0 ~ 7	0.015
겸용 (게이지 · 절대)	0 ~ 10	0.015	0.047
겸용 (게이지 · 절대)	0 ~ 20	0.015	0.047
겸용 (게이지 · 절대)	0 ~ 35	0.015	0.047
겸용 (게이지 · 절대)	0 ~ 70	0.015	0.047
겸용 (게이지 · 절대)	0 ~ 100	0.015	0.046
겸용 (게이지 · 절대)	0 ~ 135	0.015	0.046
겸용 (게이지 · 절대)	0 ~ 200	0.015	0.046
겸용 (게이지 · 절대)	0 ~ 350	0.015	0.049
겸용 (게이지 · 절대)	0 ~ 700	0.015	0.049
겸용 (게이지 · 절대)	0 ~ 1000	0.015	0.049

활용 분야

공압과 유압을
한 본체로

압력 센서와 계기 교정 — 현장 설비의 게이지와 트랜스미터를 모듈 교체만으로 교정합니다.
공압·유압 계통 시험 — 매체에 맞는 모델로 압력 계통의 누설과 설정을 확인합니다.
트랜스미터 신호 점검 — 신호를 측정하고 루프 전원을 공급해 출력을 대조합니다.
교정 기록 관리 — 4Sight 소프트웨어와 연동해 교정 처리와 결과를 기록으로 이어 갑니다.

선택 가이드

매체와 최대 압력별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
공압으로 저압 계기를 주로 다룰 때	pFlex	95 % 진공에서 20 bar까지 다루며 세 모델 중 가장 가볍습니다.
공압으로 고압 계기까지 시험할 때	pFlexPro	가스 용기와 레귤레이터 없이 100 bar까지 가압합니다.
유압으로 고압 계기를 시험할 때	hFlexPro	내부 저장조로 1000 bar까지 가압합니다.

구성·옵션

본체와 모듈
구성

구분	내용
본체	휴대형 범위 교체형 압력 교정기 (pFlex · pFlexPro · hFlexPro)
압력 모듈	PM 620, 범위별로 교체
연결	어댑터 · 호스 시스템
소프트웨어	4Sight 교정 소프트웨어 연동
데이터	최대 4채널 로깅, PC 전송

DPI 612 Flex와 함께 보는
압력 교정기

DPI 612 Flex에서 PM 620 모듈은 어떻게 교체합니까?
공구와 실, 케이블 없이 모듈을 끼워 바꿉니다. 게이지압, 절대압, 겸용 모듈을 합쳐 31종이 있습니다.
DPI 612 Flex의 pFlex, pFlexPro, hFlexPro는 무엇이 다릅니까?
발생 방식과 최대 압력이 다릅니다. pFlex와 pFlexPro는 공압, hFlexPro는 유압입니다.
DPI 612 Flex로 어떤 전기 신호를 다룰 수 있습니까?
mA, mV, V를 측정하며 10 V와 24 V 고정 출력, mA 스텝과 램프 출력도 지원합니다. 전압 측정 범위는 ±200 mV부터 ±30 V입니다.
DPI 612 Flex는 배터리로 얼마나 동작합니까?
리튬이온 배터리로 기능에 따라 12 ~ 26시간 동작합니다. 보호 등급은 IP54입니다.
DPI 612 Flex로 교정 기록을 남길 수 있습니까?
네, 터치스크린에서 데이터 로깅과 PASS/FAIL 오차 분석을 수행하고 4Sight 소프트웨어와 연동합니다.
