Ralston QTHR-QS-30m 30m 퀵 테스트 호스 릴, 스테인리스 스틸 엔드 포함

Ralston QTHR-QS-30m 30m 퀵 테스트 호스 릴, 스테인리스 스틸 엔드 포함

MODEL
QTHR-QS-30m
브랜드
RALSTON INSTRUMENTS

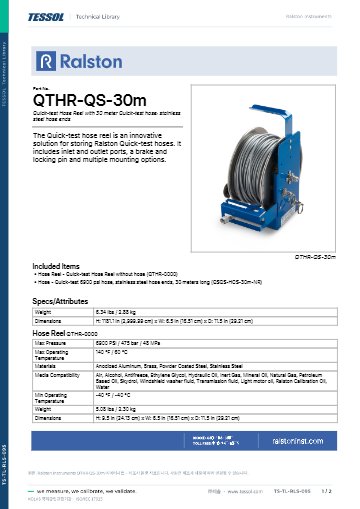

제품 자료
제품문의 구매하기

긴 호스를 릴에 감아 두는
6,900 psi 호스 릴

Ralston QTHR 호스 릴 · Quick-test 6,900 psi

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHR-QT·QTHR-QS 호스 릴(Quick-test Hose Reel)은 6,900 psi Quick-test 호스를 감아 보관하는 릴입니다. 입구·출구 포트와 브레이크, 잠금 핀을 갖춰 교정 소스에서 설비까지 거리가 먼 현장에서 호스를 정리합니다.

길이는 10 m부터 30 m까지 미터 4종과 50 ft·100 ft 2종이 있고 호스 끝 소재는 황동(QT)과 스테인리스강(QS) 두 가지여서, 열두 가지 조합 중에서 고를 수 있습니다. 장착 방식도 여러 가지를 지원하며, 이 호스 릴은 (주)테솔이 국내에 공식 공급합니다.

12종

길이와 끝 소재 조합

6,900 psi

릴과 호스 최대 압력

27,000 psi

호스 파열 압력(작동 압력 아님)

-40 ~ 60 °C

사용 온도 범위

특징

호스 정리와
고압 연결을 함께

핵심 특징현장에서 달라지는 점
릴 권취 보관긴 호스를 릴에 감아 두므로 바닥에 늘어진 호스를 밟거나 꼬이게 하는 일이 줄어듭니다.
브레이크와 잠금 핀필요한 길이만큼 풀고 고정해 작업 중 호스가 되감기는 것을 막습니다.
입구·출구 포트릴 자체에 포트가 있어 호스를 풀어낸 상태에서도 연결부를 교정 소스 쪽에 고정해 둘 수 있습니다.
여러 장착 방식작업대, 벽면, 이동식 등 설치 위치에 맞춰 장착 방법을 고를 수 있습니다.
마이크로보어 호스안지름 3.00 mm의 가는 호스라 내부 부피가 적어 압력 안정 시간이 짧습니다.
끝 소재 2종황동 끝(QT)과 스테인리스강 끝(QS)을 연결 부품 소재에 맞춰 고릅니다.

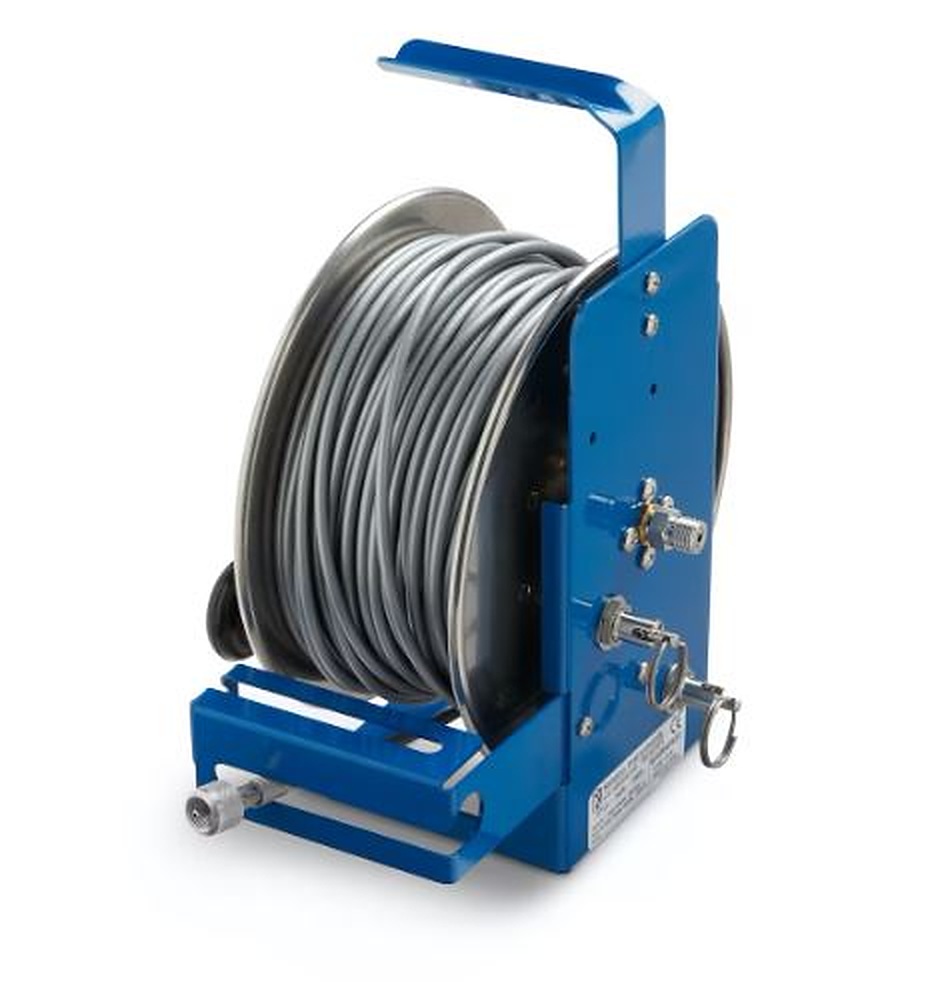

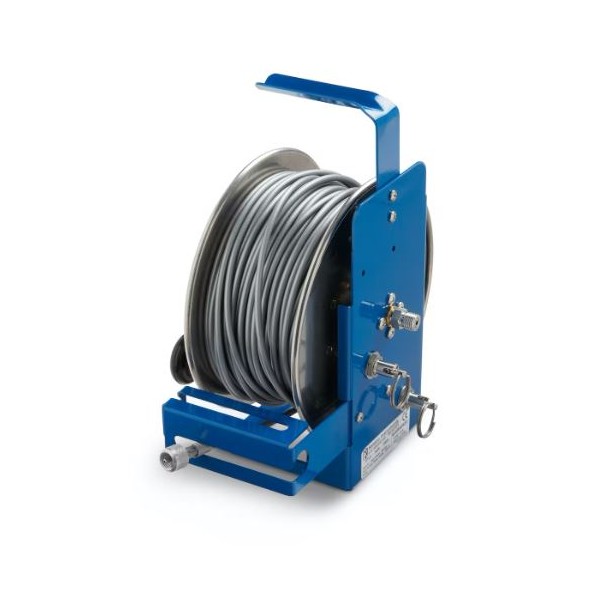

RALSTON INSTRUMENTS QTHR-QS-30m - 파란 프레임에 호스가 감긴 퀵 테스트 호스 릴
파란 프레임에 호스가 감긴 퀵 테스트 호스 릴

길이 선택

설치 거리에 맞춘
호스 길이

길이는 릴을 놓는 위치에서 가장 먼 시험 지점까지의 거리로 정합니다. 호스 길이는 미터 모델이 10 m, 15 m, 20 m, 30 m이고 피트 모델이 50 ft, 100 ft입니다. 긴 호스일수록 릴 포함 무게가 늘어 30 m 모델은 스테인리스강 끝 기준 2.88 kg입니다. 릴 본체는 24.13 × 16.51 × 29.21 cm로 모든 길이에서 같습니다.

릴은 교정 소스 가까이에 설치

릴은 교정 소스 가까이에 고정하고 호스를 시험 지점까지 풀어내는 방식으로 사용합니다. 풀어낸 길이를 잠금 핀으로 고정하면 호스 당김이 포트 연결부로 전달되지 않습니다. 호스의 최소 굽힘 반경은 26 mm이므로 릴에서 나온 직후 급하게 꺾지 않도록 경로를 잡습니다.

압력과 소재

작동 압력 6,900 psi와
파열 압력의 구분

릴과 호스의 최대 압력은 6,900 psi입니다. 파열 압력 27,000 psi는 호스가 파손되는 한계이므로 시험 압력으로 사용하지 마세요. 50 ft·100 ft 모델에는 파열 압력과 호스 지름 항목이 없습니다. 호스 끝은 QT가 황동, QS가 스테인리스강이므로 연결하는 어댑터와 밸브의 소재에 맞춰 고르세요.

사양

12종 길이별 사양과
공통 사양

미터 모델과 피트 모델을 표 두 개로 나누고 릴과 호스의 공통 항목은 마지막 표에 모았습니다.

10 m ~ 30 m 모델

항목10 m15 m20 m30 m
QT(황동 끝) 품번QTHR-QT-10mQTHR-QT-15mQTHR-QT-20mQTHR-QT-30m
QT 코드1741850648174185130617418518031741852158
QS(스테인리스강 끝) 품번QTHR-QS-10mQTHR-QS-15mQTHR-QS-20mQTHR-QS-30m
QS 코드1741851052174185157317418519891741852389
호스 길이10 m15 m20 m30 m
QT 모델 총 무게2.56 kg2.64 kg2.73 kg2.82 kg
QS 모델 총 무게2.54 kg2.63 kg2.71 kg2.88 kg
QT 호스 무게250 g335 g420 g510 g
QS 호스 무게225 g310 g395 g565 g

50 ft · 100 ft 모델

항목50 ft100 ft
QT(황동 끝) 품번 / 코드QTHR-QT-50ft / 1675650381QTHR-QT-100ft / 1675651980
QS(스테인리스강 끝) 품번 / 코드QTHR-QS-50ft / 1675652365QTHR-QS-100ft / 1675656594
QT 모델 총 무게2.60 kg2.85 kg
QS 모델 총 무게2.60 kg2.90 kg
치수 (너비 × 깊이)16.51 × 29.21 cm16.51 cm (너비)

시리즈 공통 사양

항목사양
릴 본체QTHR-0000 호스 릴, 24.13 × 16.51 × 29.21 cm (높이 × 너비 × 깊이), 2.30 kg
릴 구성입구·출구 포트, 브레이크, 잠금 핀, 여러 장착 방식
릴 재질아노다이징 알루미늄, 황동, 분체도장 강, 스테인리스강
호스 재질QT: 강화 폴리아마이드 + 황동 끝 / QS: 스테인리스강 끝
호스 유형QT
색상실버
최대 압력6,900 psi / 475 bar / 48 MPa (릴과 호스)
호스 파열 압력27,000 psi / 1,860 bar / 185 MPa (작동 압력 아님)
호스 최대 진공-30 InHg / -101.6 kPa
호스 안지름0.08 in / 3.00 mm
호스 바깥지름0.20 in / 6.00 mm
호스 최소 굽힘 반경1 in / 26 mm
최소 사용 온도-40 °F / -40 °C
최대 사용 온도140 °F / 60 °C
호스 사용 유체공기, 불활성 가스, 천연가스, 석유계 오일, 물
매체 적합성공기, 알코올, 부동액, 에틸렌글리콜, 유압유, 불활성 가스, 광유, 천연가스, 석유계 오일, Skydrol, 와셔액, 변속기유, 경량 엔진 오일, Ralston 교정 오일, 물
원산지미국

활용 분야

호스 거리가
긴 교정 현장

  • 현장 출장 교정 — 교정 소스를 한곳에 두고 호스를 설비까지 풀어내 여러 지점을 순서대로 교정합니다.
  • 대형 설비 압력 시험 — 30 m 또는 100 ft 호스로 떨어진 시험 지점을 이어 압력을 전달합니다.
  • 진공·압력 교정 라인 — 안지름 3.00 mm 호스로 내부 부피를 줄여 압력 안정 시간을 단축합니다.
  • 교정실 호스 정리 — 사용하지 않는 호스를 릴에 감아 작업대 주변을 정돈합니다.

선택 가이드

길이와 끝 소재별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
연결 부품이 황동일 때QTHR-QT 계열황동 끝(QT)에 강화 폴리아마이드 호스를 조합한 구성입니다.
연결 부품이 스테인리스강일 때QTHR-QS 계열스테인리스강 끝으로 소재를 통일합니다.
설치 위치에서 시험 지점까지 10 ~ 30 m일 때QTHR-QT · QS-10m ~ 30m미터 모델에는 호스 지름과 파열 압력 값이 모두 있어 사양을 바로 비교할 수 있습니다.
야드 단위 거리를 맞출 때QTHR-QT · QS-50ft · 100ft피트 단위 길이로는 50 ft와 100 ft 두 가지를 고를 수 있습니다.
릴 없이 호스만 필요할 때QTQT-HOS · QSQS-HOS 시리즈2 ft부터 100 ft까지 9가지 길이를 갖춘 호스입니다.

구성·옵션

릴과 호스 구성

항목내용
구성호스 릴(QTHR-0000) + 6,900 psi Quick-test 호스(끝 소재별)
호스 모델 대응QT: QTQT-HOS-길이-NR (황동 끝) / QS: QSQS-HOS-길이-NR (스테인리스강 끝)
길이 구성10 m · 15 m · 20 m · 30 m · 50 ft · 100 ft

관련 제품

QTHR 호스 릴과 함께 보는
호스와 어댑터
