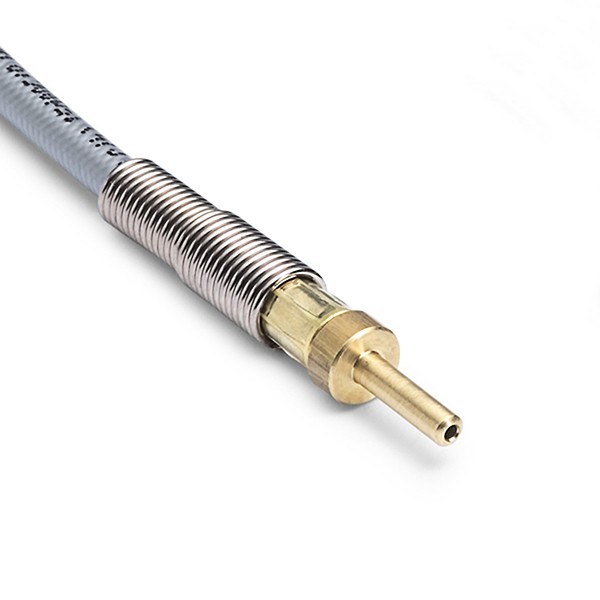

Ralston 1P1P-HOS-1m 퀵 테스트 호스, 1/8 tube stub 황동 (1m ~ 10m)

Ralston 1P1P-HOS-1m 퀵 테스트 호스, 1/8 tube stub 황동 (1m ~ 10m)

MODEL
1P1P-HOS-1m
브랜드
RALSTON INSTRUMENTS

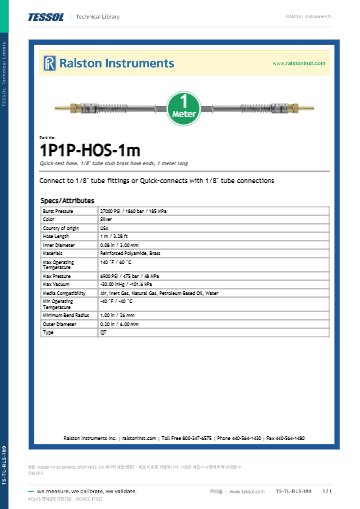

제품 자료
제품문의 구매하기

1/8" 튜브 피팅에
교정 라인을 바로 잇는 호스

Ralston 1P1P-HOS · 1S1S-HOS 튜브 스텁 호스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 1P1P-HOS·1S1S-HOS는 끝이 1/8" 튜브 스텁(Tube Stub)인 5,000 psi 마이크로보어 Quick-test 호스입니다. 1/8" 튜브 연결부가 있는 튜브 피팅이나 퀵커넥트에 교정 라인을 직접 연결합니다.

호스 끝 소재가 황동이면 1P1P, 스테인리스강이면 1S1S이며, 길이는 2 ft부터 50 ft까지, 1 m부터 10 m까지 14가지입니다. 6,900 psi 호스와는 구분해 선택하며, 이 호스는 (주)테솔이 국내에 공식 공급합니다.

5,000 psi

최대 작동 압력

14가지

2 ft ~ 50 ft, 1 m ~ 10 m

-30 InHg

최대 진공

-40 ~ 60 °C

사용 온도 범위

특징

튜브 연결부에
직접 연결하는 구조

핵심 특징현장에서 달라지는 점
1/8" 튜브 스텁 끝튜브 피팅이나 퀵커넥트의 1/8" 튜브 연결부에 바로 연결해 어댑터를 거치는 접속 수를 줄입니다.
황동·스테인리스강 끝 선택연결할 튜브 피팅 소재에 맞춰 끝 소재를 통일할 수 있습니다.
강화 폴리아마이드 호스내압 구조의 호스 본체가 5,000 psi 라인에서도 형태를 유지합니다.
마이크로보어 구조안지름 3.00 mm, 바깥지름 6.00 mm의 가는 호스라 내부 부피가 작고 배관이 유연합니다.
-30 InHg 진공 대응진공 교정 라인에도 같은 호스를 사용할 수 있습니다.
14가지 길이2 ft부터 50 ft, 1 m부터 10 m까지 설치 거리에 맞는 길이를 고를 수 있습니다.

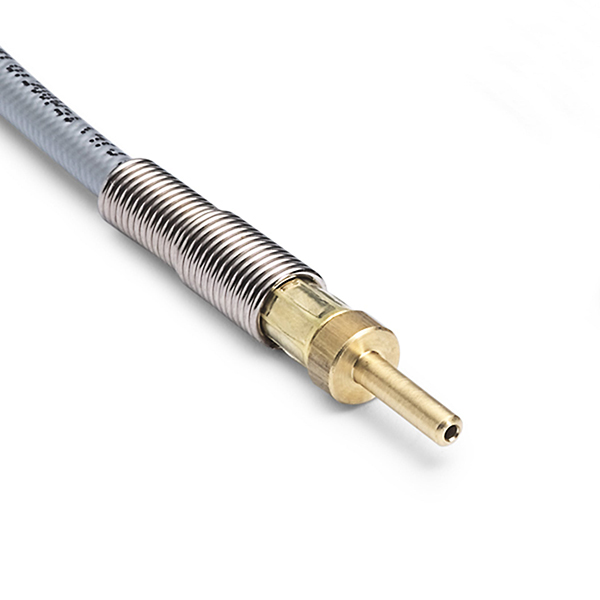

RALSTON INSTRUMENTS 1P1P-HOS-1m - 금속 외장 호스 끝단의 황동 피팅 확대 모습
금속 외장 호스 끝단의 황동 피팅 확대 모습

압력 등급

6,900 psi 호스와
구분해서 선택

이 호스의 최대 압력은 5,000 psi이며 QTQT-HOS·QSQS-HOS 시리즈의 6,900 psi와 다릅니다. 압력 계통이 5,000 psi를 넘으면 튜브 스텁 호스가 아니라 6,900 psi 시리즈를 선택하세요. 파열 압력은 모델마다 달라 1P1P는 27,000 psi, 1S1S는 20,000 psi이며, 두 값 모두 작동 압력이 아닙니다.

황동 끝과 스테인리스강 끝의 차이

두 모델은 압력 등급과 호스 지름이 같고, 호스 끝 소재와 파열 압력만 다릅니다. 연결할 튜브 피팅이 황동이면 1P1P, 스테인리스강이면 1S1S를 선택해 소재를 섞지 않습니다.

사양

황동·스테인리스강
끝 모델 사양

항목1P1P-HOS (황동 끝)1S1S-HOS (스테인리스강 끝)
대표 품번(코드)1P1P-HOS-1m (1621997117)1S1S-HOS-10m (1621997801)
호스 길이1 m / 3.28 ft10 m / 32.80 ft
호스 소재강화 폴리아마이드강화 폴리아마이드, 스테인리스강
끝 연결1/8" 튜브 스텁, 황동1/8" 튜브 스텁, 스테인리스강
파열 압력27,000 psi / 1,860 bar / 185 MPa20,000 psi / 1,380 bar / 140 MPa
무게40 g245 g

시리즈 공통 사양

항목사양
최대 압력5,000 psi / 350 bar / 35 MPa
최대 진공-30 InHg / -101.6 kPa
최소 사용 온도-40 °F / -40 °C
최대 사용 온도140 °F / 60 °C
호스 안지름0.08 in / 3.00 mm
호스 바깥지름0.20 in / 6.00 mm
최소 굽힘 반경1 in / 26 mm
사용 유체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 유형QT
색상실버
길이 구성2 ft ~ 50 ft, 1 m ~ 10 m (각 계열 14가지)
원산지미국

활용 분야

튜브 피팅 계통의
교정 연결

  • 튜브 피팅 계측기 가압 — 1/8" 튜브 연결부가 있는 계측기에 압력을 인가합니다.
  • 퀵커넥트 구간 연결 — 1/8" 튜브 연결부가 있는 퀵커넥트 사이를 짧은 호스로 연결합니다.
  • 스테인리스강 튜브 계통 — 금속 연결부를 스테인리스강 끝으로 통일합니다.
  • 교정 라인 예비 호스 — 호스 교체에 대비해 같은 길이의 호스를 예비로 비치합니다.

선택 가이드

끝 소재와 압력으로
고르는 호스

이럴 때 (현장 조건)권장 모델선택 이유
황동 튜브 피팅에 이을 때1P1P-HOS1P1P는 황동 끝이며 파열 압력은 27,000 psi입니다.
스테인리스강 튜브 피팅에 이을 때1S1S-HOS1S1S는 스테인리스강 끝이며 파열 압력은 20,000 psi입니다.
6,900 psi 계통일 때QTQT-HOS · QSQS-HOS튜브 스텁 호스는 5,000 psi까지라, 6,900 psi 계통에는 양끝 암 Quick-test의 6,900 psi 시리즈를 선택합니다.

구성·옵션

주문 방법

항목내용
구성호스 1개 (끝 1/8" 튜브 스텁)
품번 구성1P1P-HOS 또는 1S1S-HOS 뒤에 길이를 붙여 주문
연결 상대1/8" 튜브 피팅 또는 1/8" 튜브 연결부 퀵커넥트
