저항 값과 TCR을 지정해 주문하는 권선 표준저항
Ohm-Labs 정밀급 저항 소자 구조 : 권선형 정밀 저항 지정 항목 : 저항 값 맞춤 구성 : 정합 저항 세트 (정밀 비 응용)
견적 받기
Ohm-Labs 한국 독점 공급 파트너

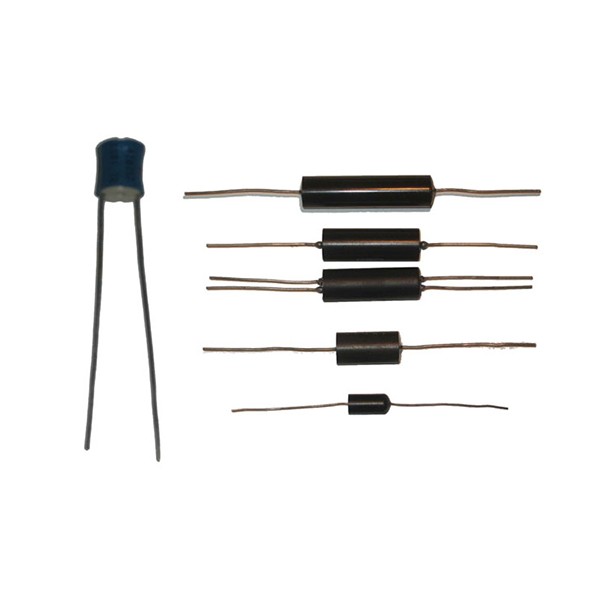

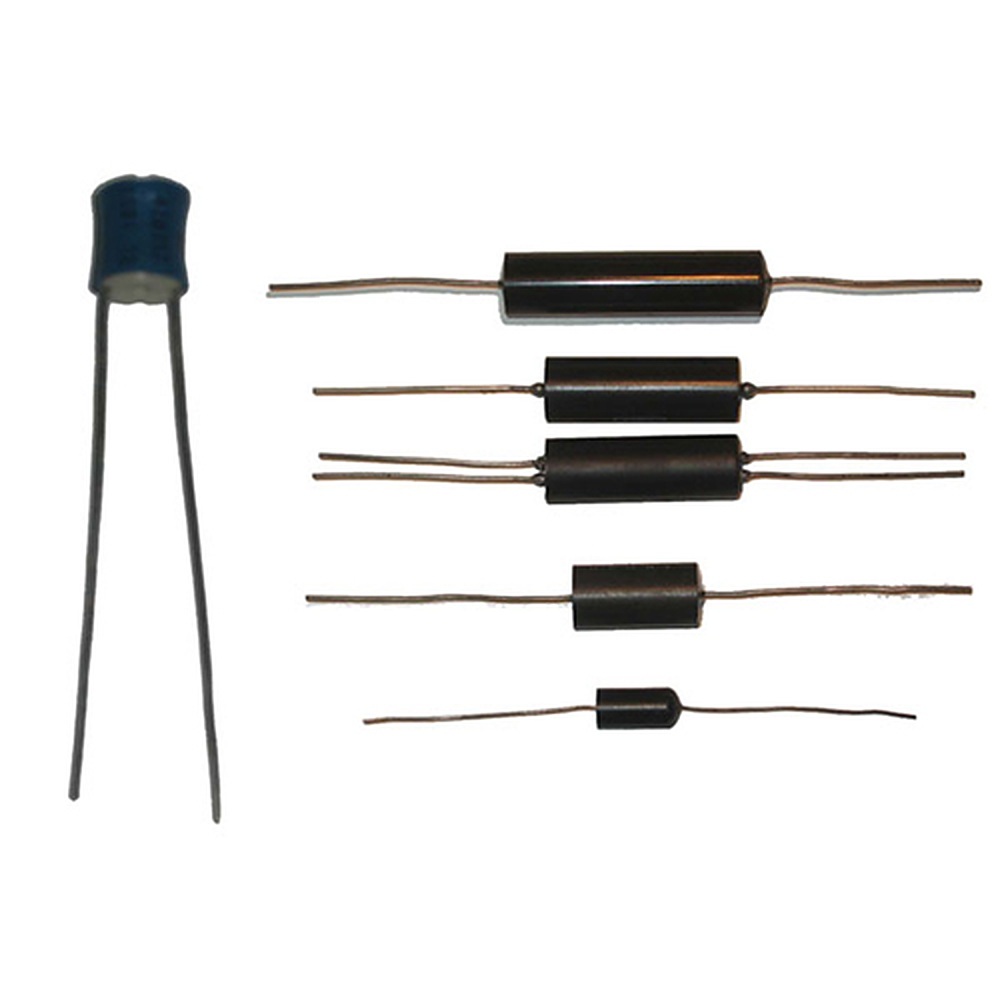

Ohm-Labs 정밀급 저항 소자는 와이어를 감아 만든 권선형 표준저항(Precision Wirewound Resistor)입니다. 저항 값·정확도·온도계수(TCR)·결선 방식을 지정해 주문하며, 저항계와 교정기의 기준 값으로 사용합니다.
Ohm-Labs는 1970년대부터 정밀 권선 저항을 제작해 왔습니다. 이 소자는 산업 제어와 측정 장비에 들어가는 고정밀 권선 저항으로, 값이 바뀌지 않아야 하는 기준 용도에 적합합니다. 10 Ω 이하의 값은 4선 결선을 권장하며, 이 정밀 저항 소자는 (주)테솔이 국내에 공식 공급합니다.
특징
사양을 지정해 주문하는 정밀 저항
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 권선 구조 | 와이어를 감은 권선형 구조로, 산업 제어와 측정 장비에 필요한 높은 정밀도의 기준 값을 확보합니다. |
| 2선·4선 결선 | 용도에 맞춰 결선 방식을 지정하며, 10 Ω 이하의 낮은 값은 4선 결선으로 리드 저항의 영향을 줄입니다. |
| 정확도 지정 | 필요한 정확도를 정해 주문하므로 교정 대상의 허용오차에 맞는 등급을 선택합니다. |
| TCR 지정 | 저항의 온도계수(TCR)를 지정하므로 실온이 변하는 환경에서의 값 변화를 미리 예측합니다. |
| 맞춤 정합 세트 | 정밀 비율 응용에 사용하는 정합 저항 세트를 구성해 비율 회로의 오차를 줄입니다. |
| 교정 기준 활용 | 저항계와 교정기를 교정할 때 기준 값으로 사용합니다. |
주문 사양
값·정확도·TCR 지정 방법
주문 때 저항 값, 정확도, TCR, 결선 방식을 먼저 정합니다. 와이어 굵기에 제한이 있어 모든 크기로 모든 값을 제작하지는 못하므로, 소자 크기에 제약이 있는 장비라면 필요한 값과 크기를 함께 알려 주세요.
낮은 저항 값의 4선 결선
10 Ω 이하의 낮은 저항은 리드와 접촉 저항이 값에 섞이므로 4선 결선을 권장합니다. 전류 단자와 전압 단자를 분리해 연결하면 소자 본래의 저항 값을 읽습니다.
교정 연계
기준 소자의 교정 관리
기준용 저항 소자의 값은 계측기 전체의 기준이 되므로, 지정한 정확도와 TCR에 맞춰 교정 주기를 정해 관리합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
사양
지정 주문형 권선 저항 사양
| 항목 | 사양 |
|---|---|
| 구조 | 권선형 정밀 저항 |
| 결선 | 2선 또는 4선 지정 (10 Ω 이하는 4선 권장) |
| 지정 항목 | 저항 값, 정확도, TCR (저항의 온도계수), 결선 방식 |
| 맞춤 구성 | 정합 저항 세트 (정밀 비 응용) |
| 제작 제한 | 와이어 굵기 제한으로 값마다 가능한 크기가 다름 |
| 구성 형태 | 단일 소자 또는 정합 저항 세트 |
활용 분야
정밀 기준이 필요한 현장
- 계측기 교정실 — 저항계와 교정기의 기준 값으로 사용합니다.
- 산업 제어·테스트 장비 — 장비 내부의 정밀 소자로 사용합니다.
- 정밀 비율 회로 — 정합 저항 세트로 비율 오차를 줄입니다.
- 실험실 기준 작업 — 저항 값의 기준을 설정하는 실험에 사용합니다.
선택 가이드
표준저항 시리즈 비교
| 이럴 때 (현장 조건·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 18~28 °C 실험실에서 12개 값 세트를 쓸 때 | Fluke 742A | 4단자 공기형으로 1 Ω~19 MΩ을 구성합니다. |
| 23 °C 공기 중 작업 표준이 필요할 때 | Ohm-Labs 100 시리즈 | 공기형 작업 표준저항으로 1 Ω~10 MΩ을 구성합니다. |
| 장기 안정도가 중요한 기준이 필요할 때 | Ohm-Labs 200 시리즈 | 오일 밀봉 구조의 기준 표준저항으로 1 Ω~10 MΩ을 구성합니다. |
| 값·정확도·TCR을 직접 지정할 때 | 정밀급 저항 소자 | 권선형 소자를 지정 주문하며 정합 세트도 구성합니다. |
구성·옵션
주문 때 정하는 항목
| 항목 | 내용 |
|---|---|
| 주문 때 정하는 것 | 저항 값, 정확도, TCR, 결선 방식 |
| 구성 형태 | 단일 소자 또는 정합 저항 세트 |
관련 제품
정밀 저항과 함께 보는 표준저항
정밀급 권선 저항은 저항 값을 어떻게 정합니까?
필요한 저항 값과 정확도, TCR을 먼저 정한 뒤 결선 방식과 크기를 결정합니다. 교정 대상의 허용오차가 있다면 그 값을 기준으로 정확도 등급을 고르세요.
정밀급 권선 저항은 2선 결선과 4선 결선 중 어느 쪽을 선택해야 합니까?
10 Ω 이하의 값은 4선 결선을 권장합니다. 그보다 큰 값은 리드 저항의 비중이 작으므로 용도에 맞춰 선택합니다.
모든 값이 모든 크기로 제작됩니까?
아니요, 와이어 굵기에 제한이 있어 값마다 가능한 크기가 다릅니다. 크기에 제약이 있다면 주문 전에 값과 크기를 함께 검토하세요.
정합 저항 세트도 주문할 수 있습니까?
네, 정밀 비율 응용에 사용하는 맞춤 정합 세트를 구성할 수 있습니다. 세트 안의 저항끼리 값의 비가 중요하므로 TCR도 같은 조건으로 지정합니다.
TCR은 무엇을 뜻합니까?
저항 값이 온도에 따라 바뀌는 비율이며 온도계수라고도 합니다. 실온이 변하는 환경에서는 낮은 TCR을 지정하면 값 변화가 줄어듭니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
정밀급 권선 저항은 저항 값을 어떻게 정합니까?
필요한 저항 값과 정확도, TCR을 먼저 정한 뒤 결선 방식과 크기를 결정합니다. 교정 대상의 허용오차가 있다면 그 값을 기준으로 정확도 등급을 고르세요.
-
정밀급 권선 저항은 2선 결선과 4선 결선 중 어느 쪽을 선택해야 합니까?
10 Ω 이하의 값은 4선 결선을 권장합니다. 그보다 큰 값은 리드 저항의 비중이 작으므로 용도에 맞춰 선택합니다.
-
모든 값이 모든 크기로 제작됩니까?
아니요, 와이어 굵기에 제한이 있어 값마다 가능한 크기가 다릅니다. 크기에 제약이 있다면 주문 전에 값과 크기를 함께 검토하세요.
-
정합 저항 세트도 주문할 수 있습니까?
네, 정밀 비율 응용에 사용하는 맞춤 정합 세트를 구성할 수 있습니다. 세트 안의 저항끼리 값의 비가 중요하므로 TCR도 같은 조건으로 지정합니다.
-
TCR은 무엇을 뜻합니까?
저항 값이 온도에 따라 바뀌는 비율이며 온도계수라고도 합니다. 실온이 변하는 환경에서는 낮은 TCR을 지정하면 값 변화가 줄어듭니다.
