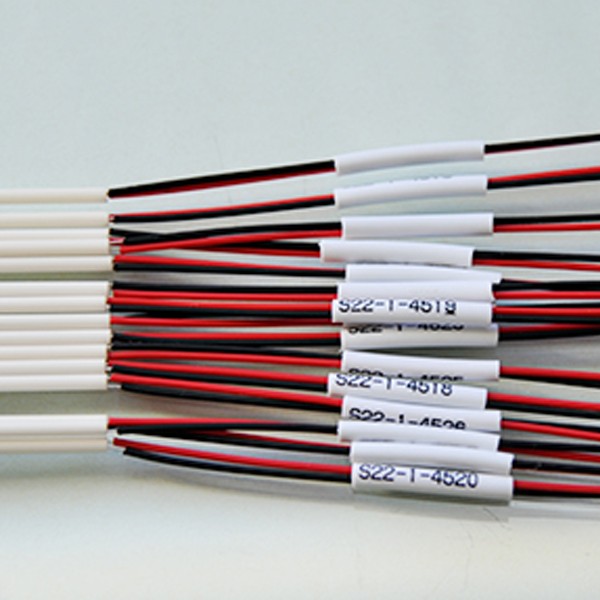

Baluntech BL619 표준 열전대

MODEL: BL619
브랜드: Baluntech

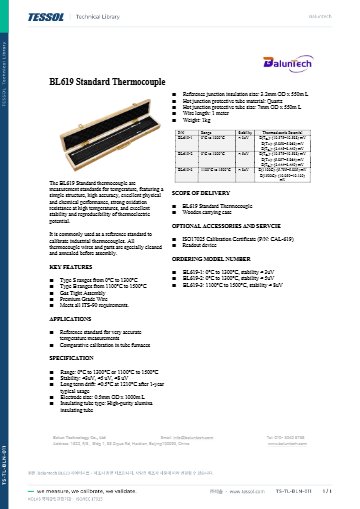

제품 자료: 데이터시트

제품문의 구매하기

고온 열전대 교정의 기준이 되는
S형·B형 표준 열전대

Baluntech BL619 표준 열전대

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL619는 BL619-1·-2 S형(0 ~ 1300 °C)과 BL619-3 B형(1100 ~ 1500 °C) 세 등급으로 구성한 귀금속 표준 열전대(Standard Thermocouple)입니다. 0.5 mm 열전대선을 고순도 알루미나 절연관과 석영 보호관으로 감싸 관상로 비교 교정의 기준으로 사용합니다.

1년 사용한 뒤의 드리프트가 일반적으로 작아, 고온 열전대 교정의 기준 값을 해마다 크게 보정하지 않아도 됩니다. 등급별 기전력 안정도가 µV 단위로 정해져 있어 불확도를 계산할 근거도 분명합니다. 이 표준 열전대는 (주)테솔이 국내에 공식 공급합니다.

S형 · B형

BL619-1·-2는 S형, -3은 B형

0 ~ 1300 °C

S형 측정 범위

1100 ~ 1500 °C

B형 측정 범위

<0.5 °C

1210 °C 1년 드리프트 (typical)

특징

BL619 등급별로 고르는
고온 기준 열전대

핵심 특징	현장에서 달라지는 점
S형 두 등급과 B형 한 등급	0 ~ 1300 °C 구간은 S형, 1100 °C 이상은 B형으로 나뉘어 있어 교정 온도 범위에 맞는 기준을 고를 수 있습니다.
기전력 안정도 3 µV · 5 µV · 8 µV 미만	등급별 안정도가 µV로 정해져 있어 온도로 환산해 불확도 예산에 바로 반영할 수 있습니다.

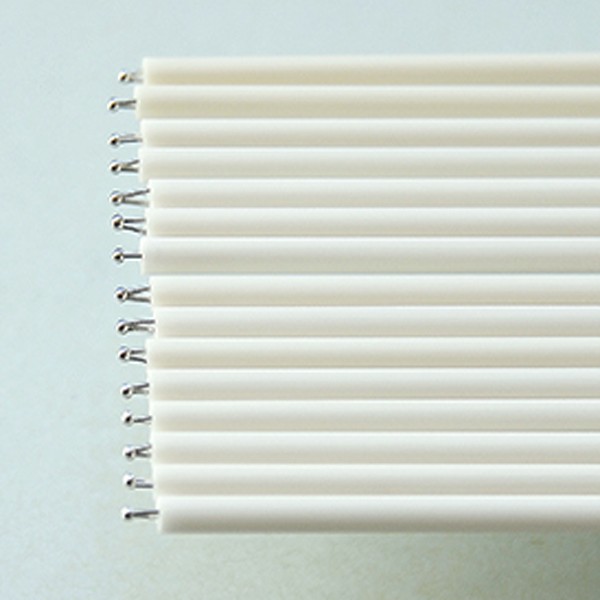

고순도 알루미나 절연관	0.5 mm 열전대선을 절연·보호해 고온에서도 선 사이 누설이 적습니다.
석영 보호관	측정접점을 지름 7 mm, 길이 550 mm 석영관으로 감싸 오염으로 인한 기전력 변화를 줄입니다.
1년 드리프트 0.5 °C 미만	재교정 사이의 기준 값 변동이 작아 관상로 교정 이력을 끊김 없이 이어 갈 수 있습니다.
ISO 17025 교정성적서 옵션	품번 CAL-619 교정성적서를 함께 주문하면 인도받는 시점의 기준 값을 확보할 수 있습니다.

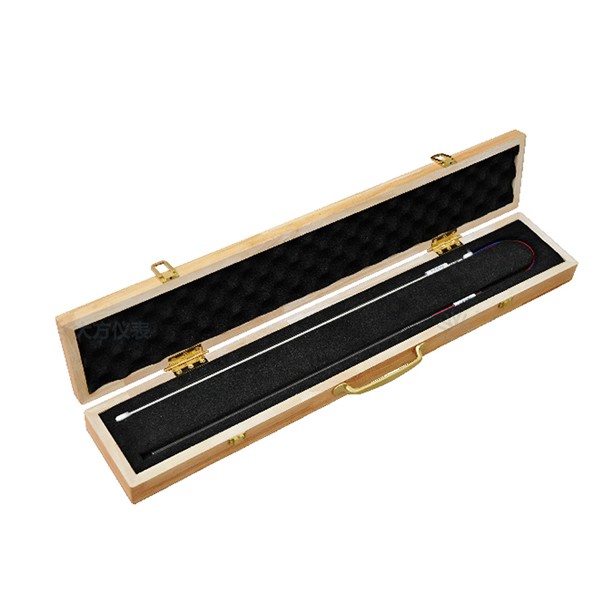

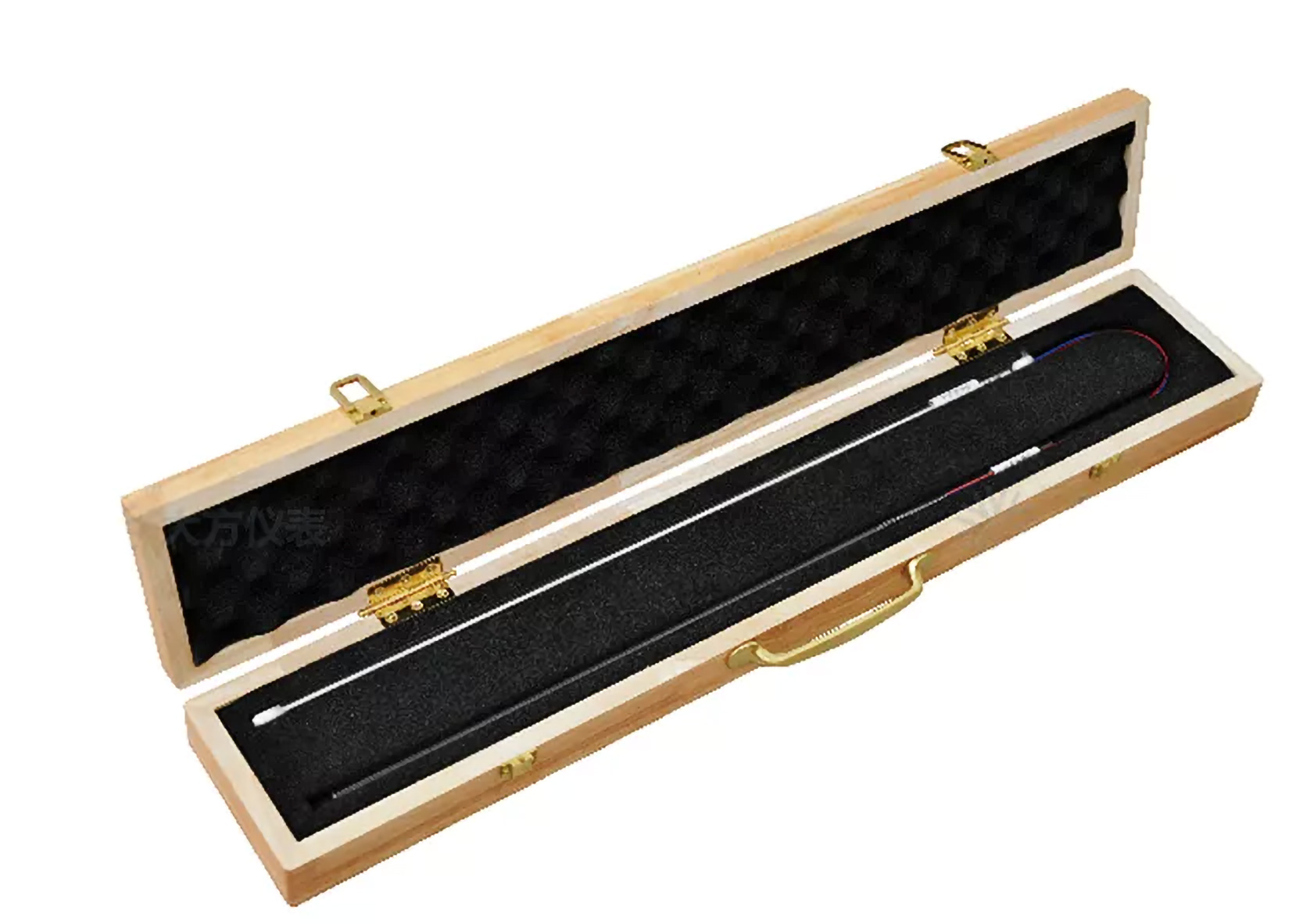

나무 케이스에 담긴 표준 열전대

안정도 해석

3 µV 미만이 뜻하는
기전력 안정도

BL619의 3 µV, 5 µV, 8 µV 미만은 기전력 안정도 값이므로 온도 정확도로 읽으면 안 됩니다. 이 값을 °C로 바꾼 크기는 열전대 형식과 사용 온도에 따라 달라지니, 불확도 계산에는 해당 온도의 제베크 계수로 환산한 값을 사용하세요. 장기 드리프트는 1210 °C에서 1년 사용한 뒤 0.5 °C 미만이라는 typical 값이 기준입니다.

빙점 기준접점과 µV 리드아웃

관상로에 피교정 열전대와 나란히 넣어 비교 교정하고, 기준접점은 0 °C 빙점에 둡니다. 판독에는 1529 Chub-E4나 ADT286처럼 µV 분해능을 갖춘 기준 리드아웃을 연결하세요. B형 BL619-3은 고온 전용이므로 낮은 온도점은 S형으로 교정합니다.

사양

BL619 세 등급
비교 사양

항목	BL619-1	BL619-2	BL619-3
형식	S형	S형	B형
측정 범위	0 ~ 1300 °C	0 ~ 1300 °C	1100 ~ 1500 °C
기전력 안정도	3 µV 미만	5 µV 미만	8 µV 미만
열기전력 E (TCu)	10.575 ~ 10.588 mV	10.575 ~ 10.588 mV	해당 없음
열기전력 E (TAl)	5.858 ~ 5.863 mV	5.857 ~ 5.864 mV	해당 없음
열기전력 E (TZn)	3.445 ~ 3.449 mV	3.444 ~ 3.449 mV	해당 없음
열기전력 E (1100 °C)	해당 없음	해당 없음	5.755 ~ 5.805 mV
열기전력 E (1500 °C)	해당 없음	해당 없음	10.059 ~ 10.139 mV

세 등급 공통 사양

항목	사양
장기 드리프트	1210 °C에서 1년 사용 뒤 0.5 °C 미만 (typical, 전 등급 공통)
열전대선	지름 0.5 mm × 길이 1000 mm
절연관	고순도 알루미나
측정접점 보호관	석영, 지름 7 mm × 길이 550 mm
기준접점 절연관	지름 3.2 mm × 길이 550 mm
선 길이 · 무게	1 m · 1 kg
구성품	BL619 표준 열전대, 목재 휴대용 케이스
교정	ISO 17025 교정성적서 옵션 (품번 CAL-619)
옵션	온도 판독 장치

활용 분야

BL619 표준 열전대의
적용 분야

관상로 비교 교정 — 피교정 열전대와 나란히 넣어 기전력 값을 비교합니다.
산업용 열전대 교정 — 현장 열전대를 기준 값과 비교해 오차를 확인하고 교정합니다.
고온 공정 점검 — S형 범위에서 운전하는 설비의 열전대 값을 확인합니다.
B형 고온 구간 — 1100 °C 이상 구간은 BL619-3으로 교정합니다.
빙점 기준접점 비교 — 기준접점을 빙점에 두고 µV 리드아웃으로 측정합니다.

선택 가이드

BL619 등급 선택 기준

이럴 때	권장 모델	선택 근거
S형 구간을 기준으로 할 때	BL619-1 · -2 (S형)	기전력 안정도 3 µV 미만과 5 µV 미만 가운데 요구 불확도에 맞춰 고릅니다.
1100 °C 이상 고온 구간을 교정할 때	BL619-3 (B형)	B형 고온 구간 전용이어서 1100 °C 이상 교정에 맞습니다.
R형 표준 열전대가 필요할 때	Fluke 5649 (Type R)	BL619는 R형이 아니므로 R형 표준 열전대를 따로 검토하세요.

구성·옵션

BL619 구성품과 옵션

구분	내용
구성품	BL619 표준 열전대 (선 길이 1 m)
구성품	목재 휴대용 케이스
옵션	ISO 17025 교정성적서 (CAL-619)
옵션	온도 판독 장치

교정

표준 열전대의
교정 주기와 KOLAS

고온 열전대 기준기는 인도 시점의 교정 점과 이후 드리프트 이력이 함께 있어야 하므로, 교정 주기는 사용 온도에 맞춰 정하세요. BL619 교정이 필요하면 (주)테솔의 KOLAS 인정 범위 안에서 가능한 교정 방법을 안내해 드립니다.

BL619와 비교해 볼 표준 온도센서

BL619는 R형 표준 열전대입니까?
아닙니다. BL619-1·-2는 S형이고 BL619-3은 B형입니다. R형이 필요하면 Fluke 5649를 검토하세요.
BL619의 3 µV 미만은 온도 정확도입니까?
아닙니다. 온도 정확도가 아니라 기전력 안정도 값입니다. °C로 환산한 값은 형식과 사용 온도에 따라 달라집니다.
BL619-1과 -2는 무엇이 다릅니까?
둘 다 S형이고 측정 범위가 같습니다. 기전력 안정도가 BL619-1은 3 µV 미만, BL619-2는 5 µV 미만입니다.
BL619 교정성적서를 함께 받을 수 있습니까?
네, 받을 수 있습니다. ISO 17025 교정성적서를 옵션으로 주문하며 품번은 CAL-619입니다.
표준 열전대의 1년 드리프트는 어떤 조건의 값입니까?
1210 °C에서 1년 사용한 뒤의 typical 값입니다. 실제 드리프트는 사용 조건에 따라 달라집니다.
