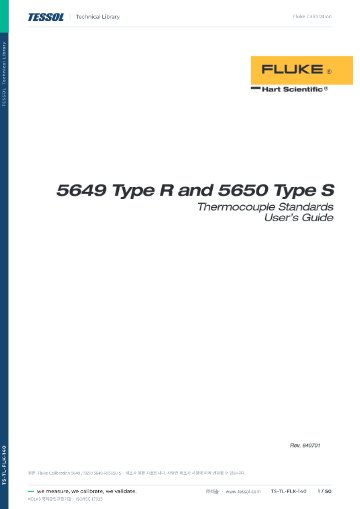

제품 자료
제품문의 구매하기

1450 °C 전기로의
온도 기준이 되는 표준 열전대

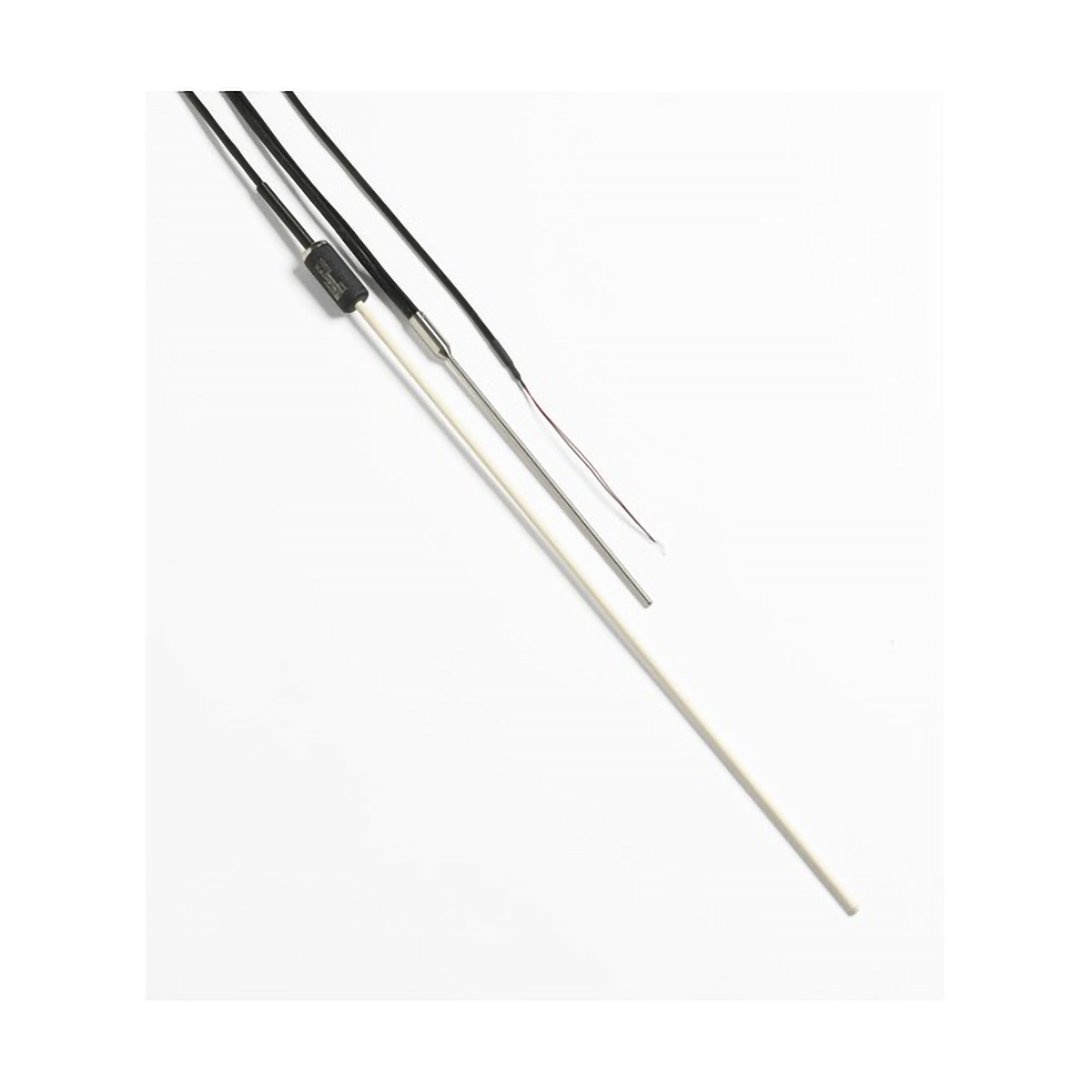

Fluke Calibration 5649 R형 · 5650 S형 표준 열전대

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5649 R형(Pt/13 % Rh vs Pt) · 5650 S형(Pt/10 % Rh vs Pt) 표준 열전대는 Sn · Zn · Al · Ag 고정점에서 개별 교정한 귀금속 열전대입니다. 0 ~ 1450 °C 전기로의 온도 기준으로 사용합니다.

232 ~ 962 °C의 교정 불확도는 0.12 ~ 0.37 °C(k=2)이고, 그 위 구간의 외삽값도 성적서에 함께 기재됩니다. 6.35 mm 알루미나 시스라 필요한 침지 깊이가 줄어드는 이 기준 열전대는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 1450 °C

측정 범위

0.12 ~ 0.37 °C

교정 불확도 (k=2, 232 ~ 962 °C)

Sn · Zn · Al · Ag

고정점 교정 포함

±0.5 °C

1년 장기 안정도 (1100 °C까지)

특징

고정점 교정을 기본으로 갖춘
R형·S형 표준 열전대

핵심 특징현장에서 달라지는 점
고정점 교정 포함Sn · Zn · Al · Ag 고정점에서 교정한 성적서가 들어 있어 소급 체계를 바로 꾸릴 수 있습니다.
외삽값 동봉고정점 위 구간의 외삽값도 성적서에 함께 실려 있어 고온 전기로의 기준값으로 활용할 수 있습니다.
6.35 mm 알루미나 시스가는 시스라 필요한 침지 깊이가 줄어, 균열 구간이 짧은 전기로에서도 측정할 수 있습니다.
기준접점 프로브 옵션4.8 mm × 210 mm 기준접점 프로브를 함께 고르면 빙점 기준 구성이 단순해집니다.
분해 교정 가능분해해 베어 와이어 상태로 직접 교정할 수 있어, 운영 중인 교정 체계에 맞춰 성적서를 받을 수 있습니다.
2609 보호 케이스고가의 귀금속 열전대를 보관하거나 운반할 때 파손되지 않도록 보호합니다.

불확도 구분

고정점 교정 불확도와
전기로 사용 불확도

앞의 값은 고정점 교정 자체의 불확도입니다. 전기로에서 사용할 때는 열전대선의 비균질성, 기준접점, 리드아웃, 전기로 균일도가 더해집니다. 비균질성은 별도 사양이 없으므로 실제 사용 조건에서 평가하세요.

불확도 예산 항목 구성

열전대 기전력은 접점이 아니라 온도 구배가 있는 구간에서 생깁니다. 침지 깊이를 충분히 확보하고 시스 끝을 전기로 균일 구간 안에 두면 비균질성의 영향이 줄어듭니다.

기준접점·리드아웃

빙점 기준접점과
µV 분해능 리드아웃 구성

기준접점은 0 °C 빙점이 기본이며, -20C · -25C 구성에는 기준접점 프로브가 함께 들어 있습니다. 리드아웃은 1529, ADT286, 1560(2565 모듈)처럼 µV 분해능을 갖춘 기준 리드아웃을 사용하세요. 내부 기준접점 보상을 쓰면 그만큼 불확도가 더해집니다.

기준접점 연결과 종단 선택

열전대 종단을 빙점 기준접점에 연결하고 µV 분해능 리드아웃으로 기전력을 읽습니다. 종단 코드는 B(베어 와이어), W(구리 커넥터), R(R/S형 표준 커넥터) 가운데 리드아웃에 맞는 것을 고르세요.

교정

표준 열전대의
소급과 재교정 주기

고정점 교정 성적서는 기준 열전대의 소급 근거가 됩니다. 재교정 주기는 1년 장기 안정도 ±0.5 °C(1100 °C까지)를 기준으로 정하세요. 재교정 시기에는 (주)테솔의 KOLAS 인정 범위 안에서 가능한지 확인해 안내해 드립니다.

사양

5649·5650 R형·S형
공통 사양

항목56495650
열전대 형식R형 (Pt/13 % Rh vs Pt)S형 (Pt/10 % Rh vs Pt)
508 mm 모델5649-20-X · 5649-20CX (기준접점 포함)5650-20-X · 5650-20CX (기준접점 포함)
635 mm 모델5649-25-X · 5649-25CX (기준접점 포함)5650-25-X · 5650-25CX (기준접점 포함)

시리즈 공통 사양

항목사양
측정 범위0 °C ~ 1450 °C
교정 불확도 (k=2)232 ~ 962 °C: 0.12 ~ 0.37 °C · 962 ~ 1450 °C (외삽): 0.37 ~ 2.5 °C, 직선 증가
장기 안정도 (1년)±0.5 °C (1100 °C까지) · ±2.0 °C (1450 °C까지)
단기 안정도±0.2 °C (1100 °C까지) · ±0.6 °C (1450 °C까지)
측정접점 시스알루미나, 지름 6.35 mm (0.25 in), 길이 508 mm (20 in) 또는 635 mm (25 in)
기준접점 프로브 (옵션)4.8 mm × 210 mm, 스테인리스 시스
권장 침지152 mm (6 in) 이상
연결 도선주석도금 단선 구리, 저기전력
교정 (포함)Sn · Zn · Al · Ag 고정점 교정, 1450 °C까지 외삽 · 분해해 베어 와이어 교정 가능
종단 코드 (X)B: 베어 와이어 · W: 범용 구리선 TC 커넥터 · R: 표준 R/S TC 커넥터
미교정 정확도±0.6 °C 또는 측정값의 0.1 % 중 큰 값
보호 케이스2609 모델 케이스 포함
중량1 kg (2 lb)

활용 분야

표준 열전대로 맞추는
고온 전기로 기준

  • 전기로 온도 기준 — 열전대 방식 전기로의 균열 구간 온도를 기준기로 확인합니다.
  • 귀금속 열전대 비교 교정 — 피교정 R형·S형 열전대와 나란히 놓아 기전력을 비교합니다.
  • 고온 점검 — 은 고정점 근처 구간의 기준값을 확보합니다.
  • 정밀 열전대 측정 — µV 분해능 리드아웃과 빙점 기준접점으로 측정 체인을 구성합니다.

선택 가이드

열전대 형식·길이·기준접점으로
고르는 5649·5650

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
피교정 열전대가 R형이라면5649 (R형)Pt/13 % Rh vs Pt 구성이라 R형 열전대와 같은 형식으로 비교할 수 있습니다.
피교정 열전대가 S형이라면5650 (S형)Pt/10 % Rh vs Pt 구성이라 S형 열전대와 같은 형식으로 비교할 수 있습니다.
508 mm 길이로 충분하다면5649-20-X · 5650-20-X20 in 알루미나 시스 구성입니다.
더 깊이 침지해야 한다면5649-25-X · 5650-25-X25 in 635 mm 시스로 침지 깊이를 늘려 균열 구간에 더 깊이 넣을 수 있습니다.
기준접점 프로브까지 함께 쓴다면CX가 붙은 모델4.8 mm × 210 mm 기준접점 프로브가 포함됩니다.

구성·옵션

R형·S형 표준 열전대 8개 품번 구성

모델설명
5649-20-XR형, 508 mm (20 in)
5649-20CXR형, 508 mm (20 in), 기준접점 포함
5649-25-XR형, 635 mm (25 in)
5649-25CXR형, 635 mm (25 in), 기준접점 포함
5650-20-XS형, 508 mm (20 in)
5650-20CXS형, 508 mm (20 in), 기준접점 포함
5650-25-XS형, 635 mm (25 in)
5650-25CXS형, 635 mm (25 in), 기준접점 포함
