Fluke Calibration 써미스터 센서 (5640시리즈)

MODEL
5640시리즈
브랜드
FLUKE CALIBRATION

상온 근처 비교 교정에⁣ 맞춘 써미스터 표준 프로브

Fluke Calibration 5640 시리즈 써미스터 표준 프로브⁣ 측정 범위 : 0 ~ 60 °C⁣ 드리프트 : ±0.005 °C/년⁣ 저항 (25 °C) : 4.4 kΩ

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 5640 시리즈 써미스터 표준 프로브(5640 ~ 5644)는 0 ~ 60 °C 또는 0 ~ 100 °C 구간을 교정 시 ±0.001 ~ 0.0025 °C로 측정하는 4선식 써미스터 기준 프로브입니다. 항온조 균일도 점검과 상온 근처 비교 교정에 사용합니다.

소자를 16주 동안 여러 온도에서 에이징해 1년 드리프트를 ±0.002 °C(5641 · 5642)까지 낮췄습니다. 1560과 조합하면 시스템 정확도가 ±0.004 °C 또는 그보다 좋습니다. 프로브마다 교정 보고서가 포함되는 이 표준 프로브는 (주)테솔이 국내에 공식 공급합니다.

±0.001 °C

5641 · 5642 교정 시 정확도

0 ~ 60 / 100 °C

모델별 측정 범위

±0.002 °C/년

5641 · 5642 드리프트

0.0001 °C

1560 조합 시 읽기 해상도

특징

상온 비교 교정에 맞춘⁣ 5640 시리즈 써미스터 프로브

핵심 특징현장에서 달라지는 점
±0.001 °C급 정밀도5641 · 5642는 상온 구간에서 교정 시 ±0.001 °C라, 항온조 균일도를 점검하기에 분해능이 충분합니다.
다섯 모델 라인업3.18 · 6.35 mm 시스와 114 · 229 mm 길이 가운데 보어 크기와 깊이에 맞는 모델을 고르세요.
확장 범위 모델5643 · 5644는 상한이 더 높아 상온부터 열탕 부근까지 프로브 하나로 측정할 수 있습니다.
개별 교정 보고서프로브마다 교정 보고서가 들어 있어 도입하자마자 기준기로 사용할 수 있습니다.
낮은 드리프트5641 · 5642는 연간 드리프트가 가장 낮아 교정 주기를 길게 잡을 근거가 됩니다.
충격·진동 내성충격과 진동에도 교정값이 쉽게 흔들리지 않아 이동 점검에 유리합니다.

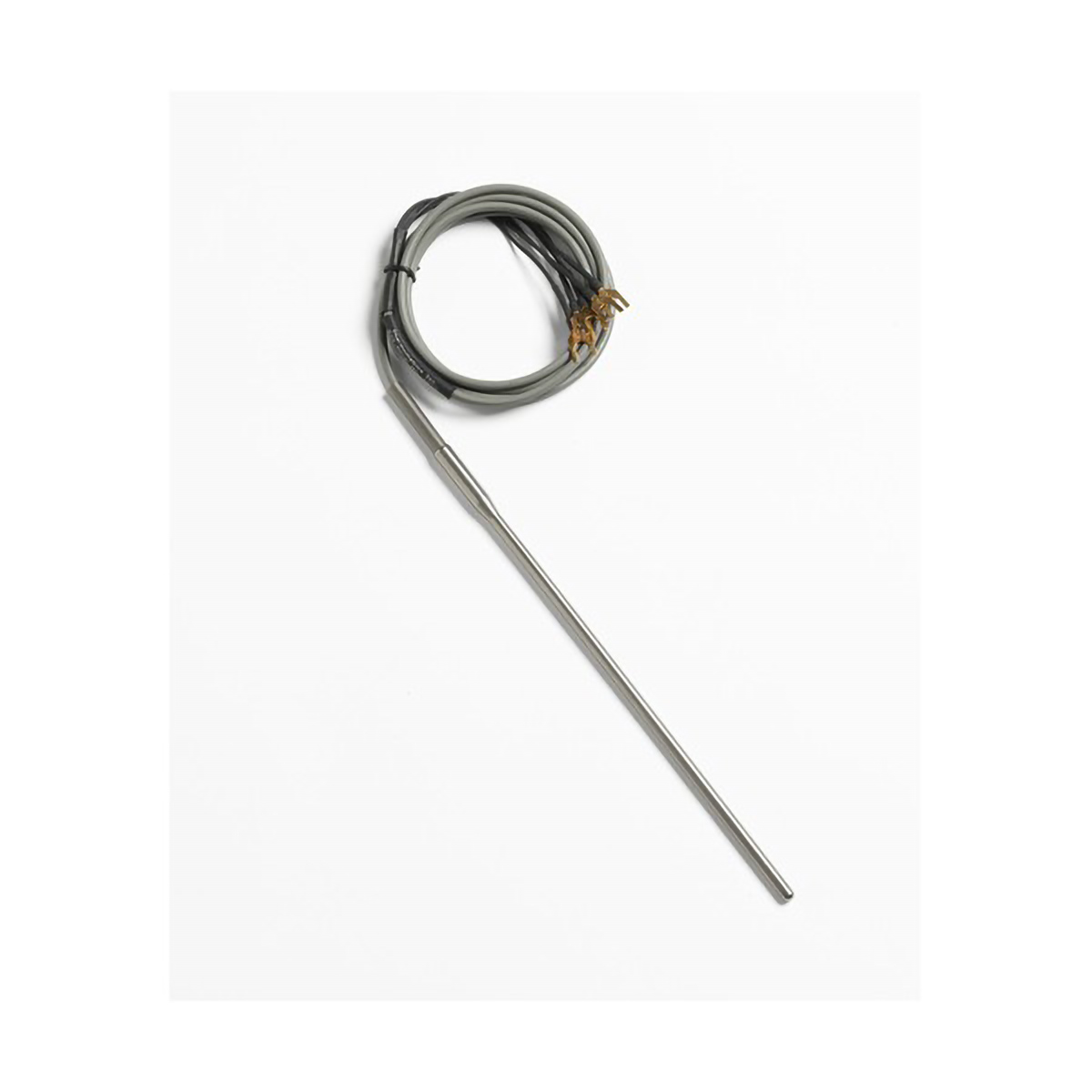

FLUKE CALIBRATION 5640시리즈 - 휘어진 케이블이 연결된 금속 센서 프로브
휘어진 케이블이 연결된 금속 센서 프로브

정확도 해석

드리프트를 따로 더하는⁣ 써미스터 정확도 해석

표의 교정 시 정확도에는 장기 드리프트가 들어 있지 않습니다. 모델별 연 ±0.002 ~ 0.005 °C의 드리프트와 저항 소급분 ±0.0025 %를 따로 더해 불확도 예산을 세우세요. 써미스터는 ITS-90 대신 Steinhart-Hart 식이나 다항식으로 읽으며, 측정 범위는 모델별 상한까지입니다.

불확도 예산에 드리프트 가산

교정 시 정확도와 연간 드리프트, 저항 소급분을 각각 더하면 사용 시점의 불확도가 나옵니다. 1560과 조합한 시스템 정확도 ±0.004 °C는 이 조합에만 해당하므로 다른 리드아웃에 그대로 적용하지 마세요.

리드아웃 조합

5640 시리즈와 맞는⁣ 리드아웃 조합

리드아웃은 1504, 1529, 1560(2563 · 2564 모듈), 1524와 함께 사용합니다. 1560과 짝지으면 읽기 해상도가 0.0001 °C이고 시스템 정확도는 ±0.004 °C 또는 그보다 좋습니다. 1504와 1529는 Steinhart-Hart 입력을 받습니다.

프로브와 리드아웃 연결

5641 · 5642의 4선 도선을 리드아웃 입력에 연결하고 성적서의 계수를 입력하면 온도가 바로 표시됩니다. 종단은 INFO-CON, 베어 와이어, 5핀 DIN, 금 핀, 바나나, 스페이드 가운데 리드아웃에 맞는 것을 고르세요.

교정

상온 기준 써미스터의⁣ 교정 온도점과 주기

교정 온도점은 5640 ~ 5642가 7개이고, 5643 · 5644는 여기에 2개가 더해집니다. 교정 주기는 연간 드리프트 사양을 근거로 정하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

사양

5640 ~ 5644 다섯 모델⁣ 상세 사양

항목56405641564256435644
시스 (지름 × 길이)6.35 × 229 mm3.18 × 114 mm3.18 × 229 mm3.18 × 114 mm3.18 × 229 mm
측정 범위0 ~ 60 °C0 ~ 60 °C0 ~ 60 °C0 ~ 100 °C0 ~ 100 °C
교정 시 정확도 (드리프트 미포함)±0.0015 °C±0.001 °C±0.001 °C±0.0015 °C (0 ~ 60 °C) · ±0.0025 °C (60 ~ 100 °C)±0.0015 °C (0 ~ 60 °C) · ±0.0025 °C (60 ~ 100 °C)
드리프트±0.005 °C/년±0.002 °C/년±0.002 °C/년±0.005 °C/년±0.005 °C/년
저항 (25 °C)4.4 kΩ5 kΩ4 kΩ7.5 kΩ7.5 kΩ
도선4선식4선식4선식4선식4선식
주문 번호5640-X5641-X5642-X5643-X5644-X

시리즈 공통 사양

항목사양
소자 에이징16주 동안 여러 온도에서 에이징, 1년간 안정도 유지
교정프로브별 개별 교정, 교정 보고서 포함
교정 온도점0 ~ 60 °C 모델 7개 온도점, 0 ~ 100 °C 모델은 80 · 100 °C 추가
저항 소급분±0.0025 %
시스템 정확도1560 조합 시 ±0.004 °C 또는 그보다 좋음
읽기 해상도1560 조합 시 0.0001 °C
환산 방식Steinhart-Hart 식 또는 다항식 (ITS-90 아님)
호환 리드아웃1504, 1529, 1560(2563 · 2564 모듈), 1524
종단INFO-CON, 베어 와이어, 5핀 DIN, 금 핀, 바나나, 스페이드

활용 분야

5640 시리즈로 하는⁣ 상온 구간 정밀 기준 측정

  • 항온조 균일도 점검 — 상온 구간 항온조에서 위치별 온도 편차를 읽습니다.
  • 써미스터·체온계 교정 — 같은 온도에서 피교정 써미스터와 비교합니다.
  • 빙점 비교 — 빙점과 상온 근처에서 기준 측정에 사용합니다.
  • 교정실 작업 표준 — 1560과 조합한 실험실 비교 교정의 기준 프로브로 둡니다.

선택 가이드

측정 범위와 시스 굵기로⁣ 고르는 써미스터 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
상온 구간에서 짧은 프로브가 필요하다면56413.18 mm × 114 mm 구성에 드리프트가 가장 낮습니다.
상온 구간에서 긴 프로브가 필요하다면56423.18 mm × 229 mm 구성에 드리프트가 가장 낮습니다.
더 높은 상한까지 측정한다면5643 · 5644상한이 높은 모델로, 114 mm와 229 mm 가운데 보어 깊이에 맞는 길이를 고를 수 있습니다.
굵은 시스가 필요하다면5640굵은 시스의 단일 길이 구성입니다.
