Fluke Calibration 5618B RTD센서 (작은 직경)

MODEL: 5618B
브랜드: FLUKE CALIBRATION

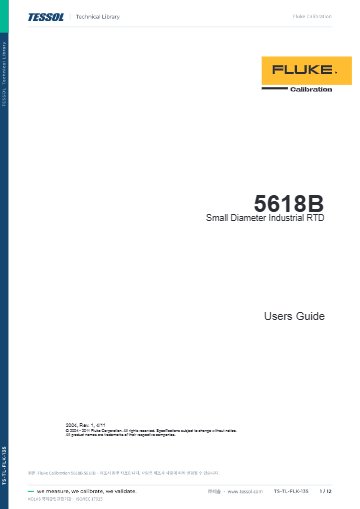

제품 자료: 5618B 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

좁은 보어에도 들어가는
3.2 mm 산업용 PRT

Fluke Calibration 5618B 소직경 산업용 RTD 프로브

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5618B는 지름 3.2 mm 316 스테인리스 시스에 100 Ω 소자를 넣은 소직경 산업용 PRT 프로브(Small Diameter RTD)입니다. -200~500 °C(5618B-6은 300 °C까지)를 측정하며, ITS-90 계수표를 포함한 교정에서 0 °C 정확도는 ±0.066 °C(k=2)입니다.

63.2 % 응답은 수중 3 fps 조건에서 최대 4초이고, 히스테리시스는 -196 °C와 420 °C를 끝점으로 했을 때 0.01 °C 미만입니다. 그래서 6.35 mm 프로브가 들어가지 않는 작은 보어와 좁은 측정점에서도 빠르게 안정됩니다. 이 산업용 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 500 °C

측정 범위 (5618B-6은 300 °C)

3.2 mm

316 스테인리스 시스 지름

±0.066 °C

0 °C 교정 시 정확도 (k=2)

4초

63.2 % 응답 시간

특징

좁은 보어에 들어가는
3.2 mm 산업용 PRT

핵심 특징	현장에서 달라지는 점
소직경 시스	6.35 mm 프로브가 들어가지 않는 보어와 좁은 측정점에도 들어가므로 인서트를 바꿔 끼우는 일이 줄어듭니다.
넓은 측정 범위	저온에서 고온까지 프로브 하나로 측정합니다. 단, 가장 짧은 모델은 상한이 낮습니다.
교정점별 정확도	저온·상온·고온 교정점마다 정확도(k=2)가 나뉘어 있어 사용하는 온도 구간의 불확도를 바로 읽을 수 있습니다.
짧은 응답	63.2 % 응답이 최대 4초라 드라이블럭의 온도 변화를 빠르게 따라갑니다.
ITS-90 계수와 R-T 표	NVLAP 교정성적서에 ITS-90 계수와 1 °C 단위 값이 실려 있어 리드아웃에 바로 입력할 수 있습니다.
산업용 소자 등급	2차 기준 PRT와는 등급이 다르며, 500 °C에서 일정하게 사용하면 드리프트가 ±0.1 °C라 작업 기준기로 적합합니다.

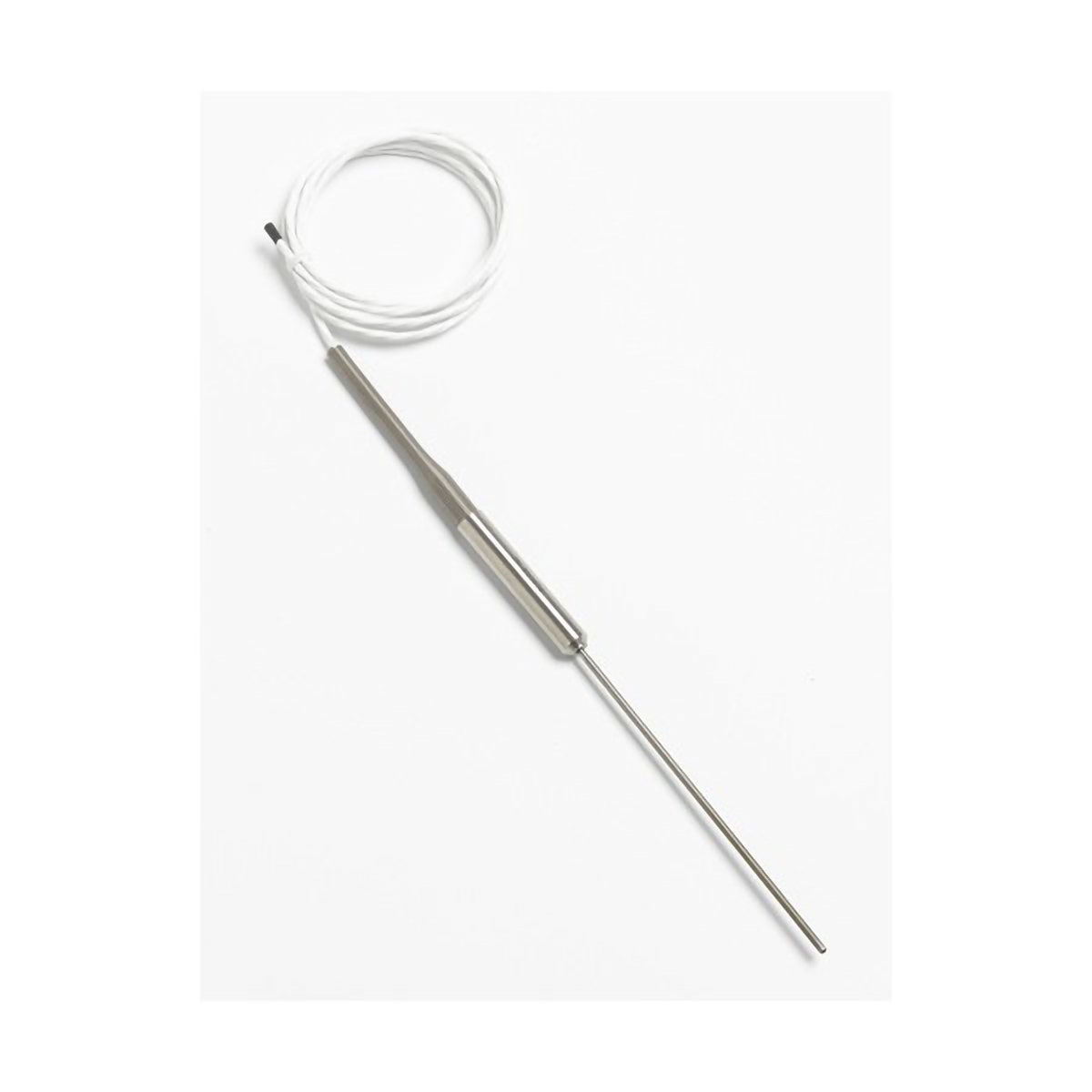

흰색 케이블이 연결된 가는 직경의 RTD 센서

침지 계산

5618B 침지 깊이와
지름 15배 규칙

최소 침지 깊이는 시스 지름의 15배에 감지 소자 길이를 더해 잡습니다. 3.2 mm 시스라면 지름 15배는 48 mm이므로, 사용하는 보어가 여기에 감지 소자 길이를 더한 깊이보다 충분히 깊은지 먼저 확인하세요. 감지 소자 길이는 문의해 주시면 안내해 드립니다.

작은 인서트와 좁은 측정점 삽입

914X 드라이블럭의 작은 보어 인서트나 공정 배관의 좁은 측정점에 그대로 들어갑니다. 리드아웃은 1524(-P 종단)나 1529를 사용하고, 1521 핸드헬드 온도계를 쓴다면 계수를 INFO-CON에 직접 프로그래밍하세요.

교정 관리

5618B 교정점별 불확도와
정기 교정

NVLAP 교정성적서의 확장 불확도(k=2)는 아래 다섯 교정점에 대해 제시됩니다. 교정 주기마다 같은 점에서 편차를 비교하면 프로브 상태의 변화 추이를 알 수 있습니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 먼저 확인해 안내해 드립니다.

교정점	교정 확장 불확도 (k=2)
-196 °C	0.024 °C
-38 °C	0.011 °C
0 °C	0.010 °C
200 °C	0.018 °C
420 °C	0.029 °C

사양

5618B 세 길이 비교와
공통 사양

항목	5618B-6	5618B-9	5618B-12
측정 범위	-200 ~ 300 °C	-200 ~ 500 °C	-200 ~ 500 °C
시스	152 mm × 3.2 mm	229 mm × 3.2 mm	305 mm × 3.2 mm
재질	316 스테인리스	316 스테인리스	316 스테인리스
주문 번호	5618B-6-X	5618B-9-X	5618B-12-X

시리즈 공통 사양

항목	사양
공칭 R0	100 Ω (0 °C)
온도계수 (α)	0.003923 Ω/Ω/°C (공칭)
교정 시 정확도 (k=2)	±0.026 °C (-200 °C) · ±0.066 °C (0 °C) · ±0.219 °C (500 °C)
드리프트	±0.1 °C (500 °C 주기 사용 시)
히스테리시스	0 °C에서 0.01 °C 미만 (-196 · 420 °C 끝점)
응답 시간	63.2 % 응답 최대 4초 (수중 3 fps 스텝)
도선	22 AWG PTFE, 6 ft
특성화	공인 교정 (NVLAP 랩 코드 200706-0) · ITS-90 계수 · 1 °C 간격 R-T 표 (포함)
종단 코드	A · I · P INFO-CON (914X · 1521 · 1522 · 1523 · 1524) · B 베어 와이어 · D 5핀 DIN · G 금 핀 · J 바나나 · L 소형 스페이드 · M 소형 바나나 · S 스페이드
호환 리드아웃	1521 · 1522 · 1502A · 1529 · 1560
계수 입력	1521 핸드헬드 온도계의 INFO-CON에 계수를 직접 프로그래밍

활용 분야

좁은 보어와
고온 공정의 PRT 측정

작은 보어 — 6.35 mm 프로브가 들어가지 않는 좁은 인서트에 넣어 온도를 읽습니다.
좁은 측정점 — 공정 배관의 좁은 측정점에 그대로 삽입해 온도를 측정합니다.
적외선 교정기 교정 — 9132·9133 적외선 교정기의 교정 기준 센서로 사용합니다.
고온 공정 — 500 °C 가까이 측정해야 하는 산업 공정의 온도 점검에 적용합니다.

선택 가이드

5618B와 인접 PRT
모델 선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
±0.012 °C급 2차 기준이 필요할 때	Fluke 5615	-200~420 °C 범위의 2차 기준 PRT라, 5618B보다 좁은 교정 정확도가 필요할 때 맞습니다.
더 가는 프로브가 필요할 때	Fluke 5622	네 가지 지름을 갖춘 빠른 응답 PRT라 3.2 mm보다 가는 보어에도 맞출 수 있습니다.
고온까지 소직경 시스로 측정할 때	5618B-9 · 5618B-12	229 mm 또는 305 mm 길이로 깊은 보어에 넣고 상한 500 °C까지 측정합니다.
상한이 낮아도 되고 152 mm 길이면 충분할 때	5618B-6	가장 짧은 152 mm 모델이라 300 °C 이하의 얕은 보어 측정에는 이것으로 충분합니다.

구성·옵션

5618B 기본 구성과
종단·길이 선택

구성품 — 프로브 1개와 NVLAP 교정성적서(ITS-90 계수 포함).
옵션 — 종단 10종(A · B · D · G · I · J · L · M · P · S)과 길이 3종.
별매 — 1524 · 1529 · 1502A 등 리드아웃은 따로 준비합니다.
품번 — 5618B-6-X · 5618B-9-X · 5618B-12-X (X는 종단 코드).

5618B와 함께 비교하는
Fluke PRT 프로브

5618B-6도 500 °C 고온 범위까지 사용할 수 있습니까?
아닙니다. 5618B-6의 상한은 300 °C입니다. 더 높은 범위가 필요하면 5618B-9 또는 5618B-12를 선택하세요.
ITS-90 교정이 포함된 5618B는 2차 기준급입니까?
아닙니다. 5618B는 산업용 소자이며, 고온 교정점에서 ±0.219 °C(k=2), 드리프트는 ±0.1 °C입니다. 2차 기준이 필요하면 5615를 선택하세요.
소직경 산업용 PRT는 어떤 리드아웃과 함께 사용합니까?
1521, 1522, 1502A, 1529, 1560과 호환됩니다. 1521 핸드헬드 온도계를 쓴다면 ITS-90 계수를 INFO-CON에 직접 프로그래밍하세요.
5618B 길이는 어떻게 고릅니까?
보어 깊이와 사용 온도로 정합니다. 300 °C 이하에서 152 mm 길이로 충분하면 -6을, 고온까지 필요하면 -9 또는 -12를 선택하세요.
