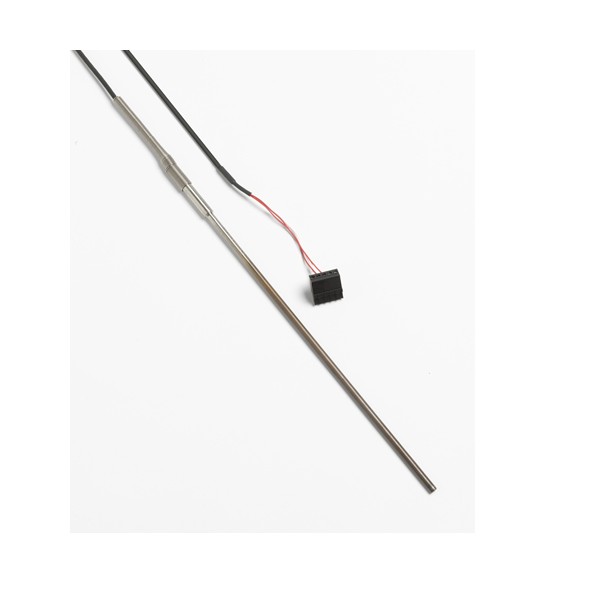

Fluke Calibration 5627A RTD센서

MODEL: 5627A
브랜드: FLUKE CALIBRATION

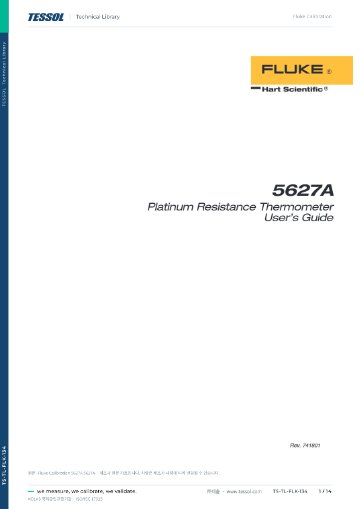

제품 자료: 5627A 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

충격과 진동이 있는 현장의
작업 기준용 정밀 산업용 PRT

Fluke Calibration 5627A 정밀 산업용 RTD 프로브

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5627A는 α 0.00385 소자를 스테인리스 시스에 넣은 정밀 산업용 PRT 프로브(Precision Industrial RTD)입니다. 세 가지 길이로 -200~300 °C(5627A-12는 420 °C)를 측정하며, 공인 교정이 포함되어 0 °C 정확도는 ±0.046 °C(k=2)입니다.

코일 서스펜션 소자가 충격과 진동에 견디고 굽힌 형상으로도 주문할 수 있어, 공정 현장과 유틸리티 밸리데이션의 작업 기준 센서로 알맞습니다. 프로브마다 개별 교정 보고서가 딸려 오는 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 420 °C

5627A-12 (-6 · -9는 300 °C)

±0.046 °C

공인 교정 시 정확도 (k=2)

100 mm

권장 최소 침지

19 mm

최소 굽힘 반경

특징

현장 충격과 진동에 견디는
5627A 작업 기준 PRT

핵심 특징	현장에서 달라지는 점
세 길이, 두 범위	6인치와 9인치는 상한이 낮고 12인치는 상한이 높으므로, 보어 깊이와 사용 온도에 맞춰 길이를 고르세요.
교정점별 정확도	저온·상온·고온 네 교정점의 정확도(k=2)가 따로 나와 있어, 사용 구간의 불확도를 불확도 예산에 그대로 넣을 수 있습니다.
코일 서스펜션 소자	충격과 진동에 견디는 구조라 이동 교정이나 현장 사용 뒤에도 값이 쉽게 틀어지지 않습니다.
굽힘 주문 가능	굽힘 여부와 정도를 주문할 때 지정할 수 있어, 좁은 설비 틈에서도 도선 방향을 원하는 대로 잡을 수 있습니다.
385 곡선	표준 α 0.00385 곡선이라 DIN/IEC RTD 미터와 그대로 호환됩니다.
개별 교정 보고서 포함	프로브마다 공인 교정을 거쳐 계수와 R-T 표가 딸려 오므로 입고 직후 바로 기준기로 쓸 수 있습니다.

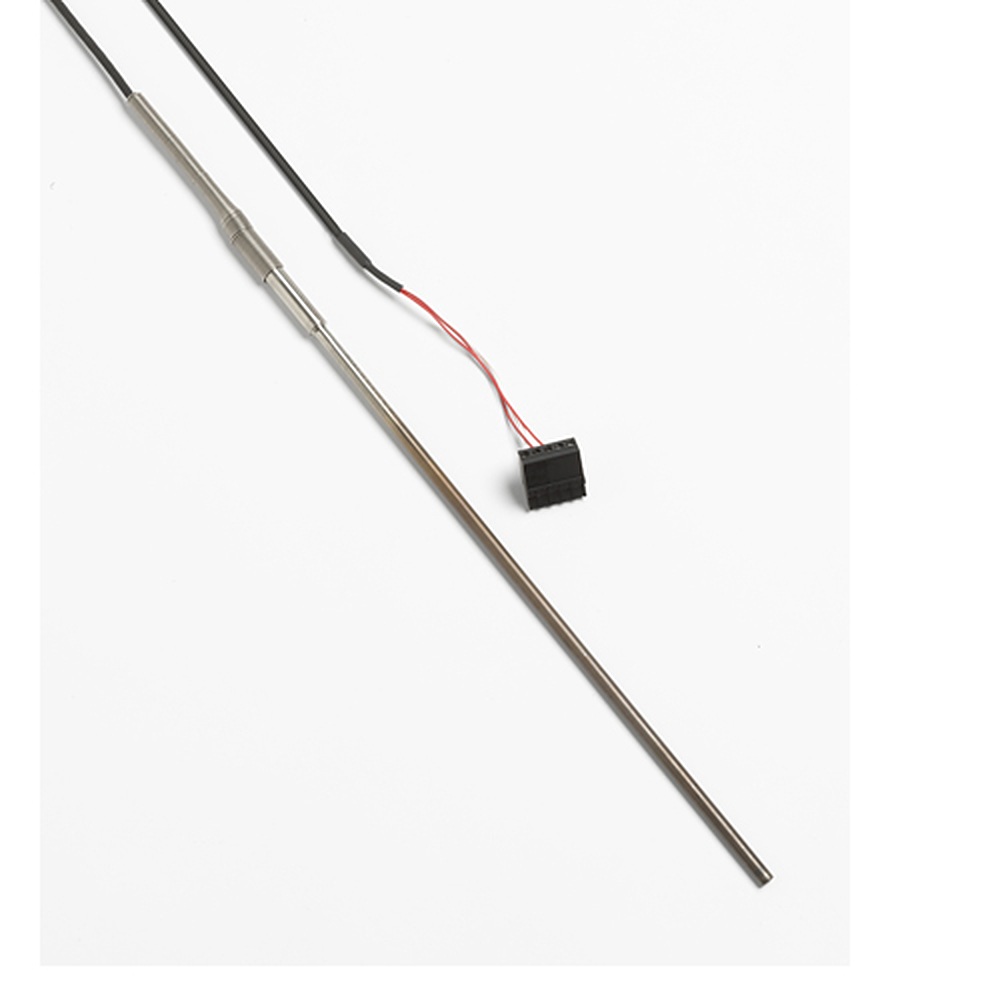

리드선과 소형 커넥터가 달린 긴 RTD 센서

침지와 굽힘

5627A 권장 침지 깊이와
굽힘 반경 조건

권장 최소 침지는 100 mm 이상입니다. 보어가 이보다 얕다면 다른 길이를 선택하세요. 굽힌 형상은 최소 굽힘 반경을 지켜야 하고 팁 근처는 굽히지 않으며, 재교정을 받으려면 굽히지 않은 시스 20 cm가 남아 있어야 합니다.

1524와 묶은 현장 기준 구성

1524-P3 번들은 5627A와 1524 리드아웃을 묶은 현장용 구성입니다. 기준기 교정은 상위 기관 성적서로 소급되며, 표준 385 곡선이라 DIN/IEC RTD 미터와도 호환됩니다.

교정

5627A 포함 교정과
재교정 조건

NVLAP 공인 교정(랩 코드 200706-0)이 포함되며, NIST 소급 데이터가 계수와 1 °C 간격 R-T 표로 함께 제공됩니다. 상한 온도에서 100시간 사용한 뒤 0 °C 드리프트는 ±0.04 °C입니다. 재교정 시기에는 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.

사양

5627A 세 길이 비교와
공통 사양

항목	5627A-6	5627A-9	5627A-12
측정 범위	-200 ~ 300 °C	-200 ~ 300 °C	-200 ~ 420 °C
시스	152 mm × 4.7 mm	229 mm × 4.7 mm	305 mm × 6.35 mm
교정점	-196 · -38 · 0 · 200 · 300 °C	-196 · -38 · 0 · 200 · 300 °C	-196 · -38 · 0 · 200 · 420 °C
주문 번호	5627A-6-X	5627A-9-X	5627A-12-X

시리즈 공통 사양

항목	사양
공칭 R0 · α	100 Ω · 0.00385 Ω/Ω/°C (공칭)
교정 시 정확도 (k=2)	±0.026 °C (-196 °C) · ±0.046 °C (0 °C) · ±0.077 °C (200 °C) · ±0.124 °C (420 °C)
드리프트	0 °C에서 ±0.04 °C (420 °C 100시간 뒤)
전이부 · 케이블 한계	0 °C ~ 150 °C
권장 최소 침지	100 mm 이상
응답 시간	63.2 % 응답 최대 4초 (수중 3 fps 스텝)
굽힘 반경	최소 19 mm (팁 근처 50 mm 제외)
굽힘 주문	굽힘 여부와 정도를 주문 시 지정
재교정 조건	비굴곡 시스 20 cm 필요
도선	PTFE 절연 니켈도금 연동선 22 AWG
소자 구조	코일 서스펜션 설계 · 충격 · 진동 내성 강화
시스 재질	316 스테인리스 (미네랄 절연 구조)
교정 (포함)	Fluke 공인 교정 (NVLAP 랩 코드 200706-0 · NIST 소급 · IEC 17025) · 개별 교정 · 계수와 R-T 표 1 °C 간격
종단	INFO-CON (A · I · P) · 베어 와이어 (B) · 바나나 (J) · 스페이드 (S) · 소형 스페이드 (L) · 소형 바나나 (M) · 금 핀 (G) · DIN (D)
호환 리드아웃	표준 '385' 곡선이라 DIN/IEC RTD 미터와 호환

활용 분야

5627A가 작업 기준으로
쓰이는 현장

드라이블럭 옆 비교 교정 — 914X 드라이블럭 옆에서 공정 RTD를 기준 프로브와 비교합니다.
유틸리티 밸리데이션 — 유틸리티 설비 밸리데이션에서 작업 기준 센서 역할을 합니다.
트랜스미터 점검 — 공정 트랜스미터와 RTD 체인을 함께 점검합니다.
현장 계기 교정 — 정밀 현장 계기를 교정할 때 작업 기준으로 둡니다.

선택 가이드

5627A와 인접 PRT,
용도별 선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
보어 깊이가 얕고 사용 온도가 낮다면	5627A-6 · 5627A-9	짧은 두 길이로 사용 온도 상한이 낮습니다.
깊은 보어에서 고온까지 측정한다면	5627A-12	가장 긴 길이에 상한 온도도 높아, 깊은 보어와 고온 구간을 함께 다룰 수 있습니다.
0 °C ±0.012 °C급 2차 기준이 필요하다면	Fluke 5615	α 0.003925급 소자의 2차 기준 PRT라 작업 기준보다 한 단계 높은 정확도를 갖춥니다.
ITS-90 순도 기준이 필요하다면	Fluke 5626 · 5628	ITS-90 순도 기준을 만족하는 2차 표준 PRT 계열입니다.

구성·옵션

5627A 기본 구성과
번들·굽힘 옵션

구성품 — 프로브 1개와 공인 교정성적서(계수와 1 °C 간격 R-T 표).
옵션 — 길이 3종(-6 · -9 · -12), 종단 10종, 굽힘 형상.
별매 — 1524 리드아웃은 따로 맞추거나 1524-P3 번들로 함께 구성합니다.
품번 — 5627A-6-X · 5627A-9-X · 5627A-12-X (X는 종단 코드).

5627A와 함께 견주어 볼
PRT 프로브

5627A는 2차 기준 PRT입니까?
아닙니다. 5627A는 α 0.00385 소자를 쓴 정밀 산업용 PRT입니다. 2차 기준이 필요하면 5615를 선택하세요.
5627A를 굽힌 형상으로 주문할 수 있습니까?
네, 굽힘 여부와 정도를 주문할 때 지정할 수 있습니다. 사양표의 굽힘 반경과 팁 근처 비굴곡 구간은 지켜 주세요.
5627A-6도 420 °C까지 측정할 수 있습니까?
아닙니다. 6인치와 9인치 모델은 상한이 더 낮습니다. 사양표의 상한 범위까지 측정하려면 5627A-12를 선택하세요.
정밀 산업용 PRT 교정성적서에는 무엇이 들어 있습니까?
프로브마다 개별 교정을 거친 계수와 1 °C 간격 R-T 표가 들어 있습니다. 공인 교정은 NVLAP 랩 코드 200706-0으로 수행됩니다.
