Fluke Calibration 5623B RTD센서 (저온용)

Fluke Calibration 5623B RTD센서 (저온용)

MODEL
5623B
브랜드
FLUKE CALIBRATION

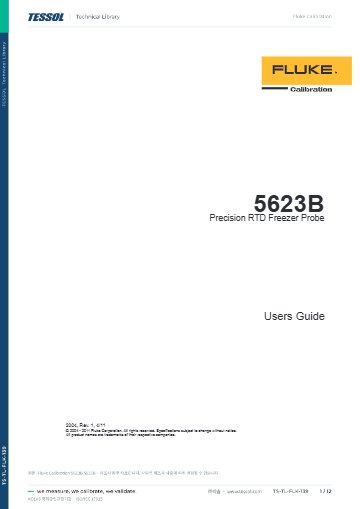

제품 자료
제품문의 구매하기

도어를 닫은 채 냉동고 속을
매핑하는 정밀 PRT 프로브

Fluke Calibration 5623B 정밀 냉동고 PRT 프로브

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5623B는 -100~156 °C를 측정하고 프로브와 케이블 전체를 -80 °C부터 156 °C까지 액체에 담글 수 있는 100 Ω Inconel 정밀 냉동고 PRT 프로브(Freezer PRT)입니다. 초저온 냉동고와 오토클레이브의 매핑·밸리데이션에 알맞습니다.

정확도는 전 범위에서 ±0.05 °C(k=2)이며, 이 값에 교정 불확도와 단기 드리프트가 이미 들어 있어 별도 보정이 필요 없습니다. 6.1 m 케이블은 도어를 닫은 채로 냉동고 안쪽 지점까지 닿습니다. 프로브 끝을 밀봉한 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-100 ~ 156 °C

프로브 측정 범위

±0.05 °C

교정 시 정확도 (k=2)

-80 °C

완전 담금 정격 하한

6.1 m

케이블 길이

특징

전 범위 ±0.05 °C의
냉동고 PRT

핵심 특징현장에서 달라지는 점
냉동고에서 오토클레이브까지초저온 냉동고에서 오토클레이브 상한까지 프로브 하나로 측정하므로 구간마다 센서를 바꾸지 않아도 됩니다.
드리프트를 포함한 정확도교정 불확도와 단기 드리프트를 합친 값이라, 밸리데이션 판정 때 불확도를 따로 더하는 계산이 줄어듭니다.
완전 담금 정격 -80 °C프로브와 케이블 전체를 액체에 담글 수 있어 별도의 서모웰이나 접속부 보호가 필요 없습니다.
밀봉 프로브 끝-100 °C에서도 수분이 소자로 들어가지 않아 저온에서 사용한 뒤에도 저항값이 흔들리지 않습니다.
Inconel 600 시스 6.35 mm × 152 mm서모웰 없이 오토클레이브와 액체 배스에 그대로 넣으므로 빠른 응답을 확보합니다.
ITS-90 계수와 1 °C 간격 R-T 표NVLAP 교정성적서의 계수를 리드아웃에 직접 입력하면 따로 환산하지 않아도 온도가 표시됩니다.

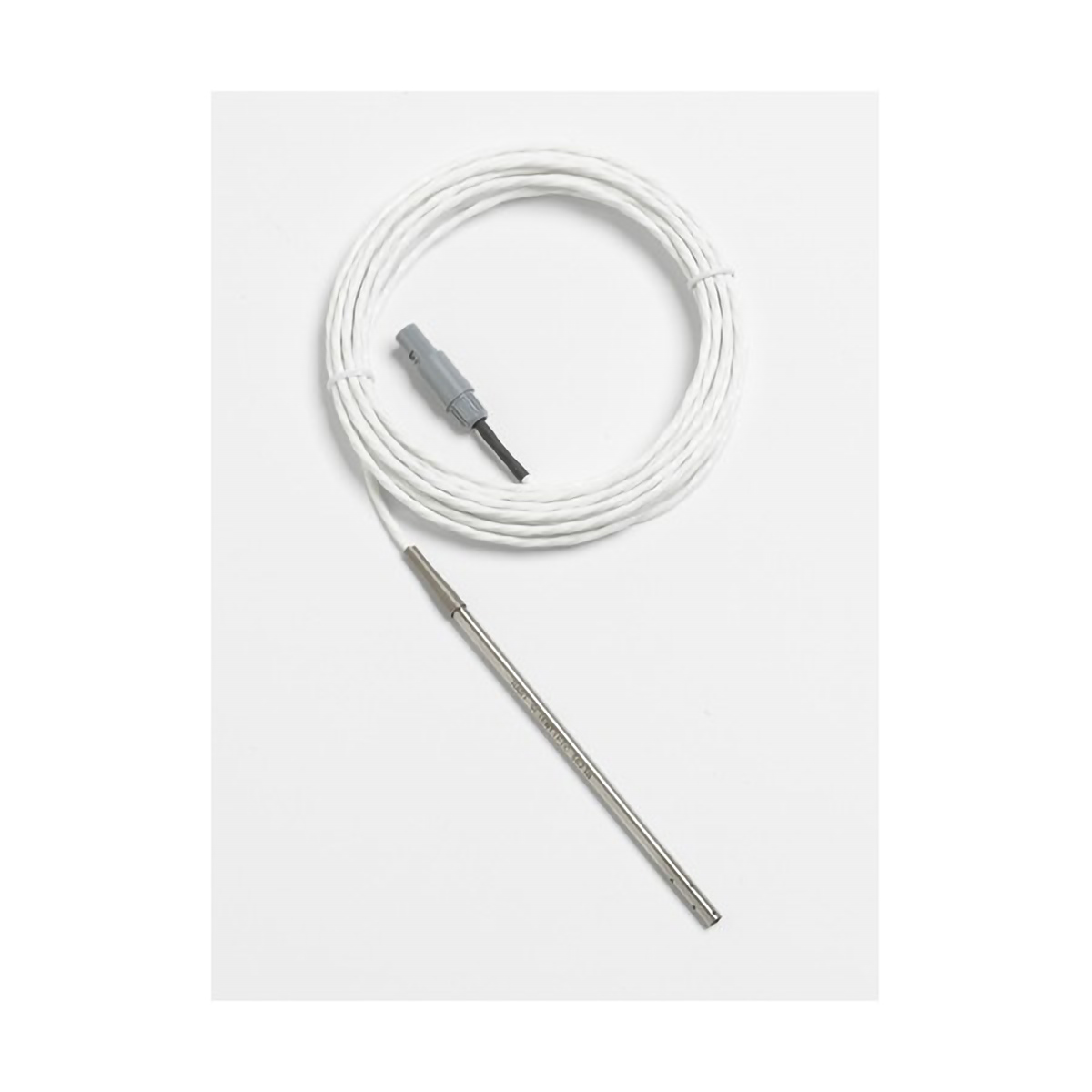

FLUKE CALIBRATION 5623B - 커넥터와 흰색 케이블이 있는 저온용 RTD 센서
커넥터와 흰색 케이블이 있는 저온용 RTD 센서

냉동고 매핑

도어를 닫은 채
냉동고 안쪽까지 측정

6.1 m 케이블은 큰 냉동고 안쪽 선반에 프로브를 두고 도어 개스킷 틈으로 케이블을 빼도 리드아웃까지 닿는 길이입니다. 호환 리드아웃은 1523, 1524, 1502A, 1529, 1560이며, 현장에서는 1524나 914X -P 드라이블럭의 기준 입력에 연결합니다.

측정 범위와 완전 담금 범위의 차이

프로브가 측정하는 범위는 -100~156 °C이고, 프로브 조립체를 액체에 완전히 담글 수 있는 범위는 -80 °C 이상입니다. -100 °C 부근에서도 프로브 끝은 밀봉되어 수분이 들어가지 않지만, 케이블까지 담그는 용도는 -80 °C 이상으로 한정됩니다.

교정 관리

5623B 성적서 계수와
드리프트 이력

NVLAP 교정성적서에 ITS-90 계수와 1 °C 간격 R-T 표가 실려 있으므로 계수를 리드아웃에 입력해 사용합니다. 드리프트는 상한 온도 주기 사용 조건에서 0 °C 기준 연간 최대 ±0.01 °C이니, 사용 빈도에 맞춰 재교정 주기를 정하세요. 재교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

사양

5623B 냉동고 PRT
상세 사양

항목사양
측정 범위-100 °C ~ 156 °C
공칭 R0100 Ω (±0.1 Ω)
온도계수 (α)0.003925 Ω/Ω/°C (공칭)
교정 시 정확도±0.05 °C (k=2), 전 범위 (교정 불확도 · 드리프트 포함)
드리프트0 °C에서 연간 최대 ±0.01 °C (상한 온도 주기 사용 시)
시스Inconel 600, 6.35 mm × 152 mm
완전 담금프로브 조립체 -80 °C ~ 156 °C, 액체 담금 가능
센서 밀봉프로브 끝 밀봉, -100 °C에서도 수분 침투 방지
도선PTFE 절연 은도금 연동선 22 AWG, 6.1 m (20 ft)
특성화ITS-90 계수 포함 · 교정표 -80 ~ 156 °C, 1 °C 간격
공인 교정NVLAP 랩 코드 200706-0 · ITS-90 계수 · 1 °C 간격 R-T 표 (-80 ~ 156 °C)
성적서시험 데이터 · ITS-90 계수 (리드아웃에 직접 입력)
종단INFO-CON (I: 1521 · 1522, P: 1523 · 1524) · 베어 와이어 (B) · 5핀 DIN (D) · 금 핀 (G) · 바나나 (J) · 소형 스페이드 (L) · 소형 바나나 (M) · 스페이드 (S)
호환 리드아웃1523 · 1524 · 1502A · 1529 · 1560
주문 번호5623B-6-X (6.35 mm × 152 mm 냉동고 프로브)

활용 분야

냉동과 고온 구간을
한 PRT로 측정하는 현장

  • 초저온 냉동고·냉장고 — -80 °C 대역 냉동고의 온도 매핑과 밸리데이션 기준으로 사용합니다.
  • 오토클레이브 — 서모웰이 없는 오토클레이브 검증에 프로브를 그대로 넣어 온도를 기록합니다.
  • 액체 배스 — 프로브를 통째로 담가 배스 온도의 기준값을 얻습니다.
  • 공정 센서 교정 — 전 범위에서 일정한 정확도를 근거로 다른 공정 센서의 2차 표준으로 삼습니다.

선택 가이드

5623B와 인접 PRT
모델 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
-100 °C 아래까지 측정해야 할 때Fluke 5606-200~160 °C를 다루는 50 mm 완전 담금형이라 5623B의 하한보다 낮은 온도까지 측정합니다.
큰 냉동고 안쪽까지 케이블이 닿아야 할 때Fluke 5623B6.1 m 케이블이 큰 냉동고 안쪽까지 닿고, 전 범위에서 같은 정확도(k=2)를 적용할 수 있습니다.
0 °C ±0.012 °C급 2차 기준이 필요할 때Fluke 5615-200~420 °C 범위의 2차 기준 PRT라 더 좁은 기준 정확도가 필요할 때 맞습니다.

구성·옵션

5623B 기본 구성과
종단 선택

  • 구성품 — 프로브 1개와 NVLAP 교정성적서(ITS-90 계수 포함).
  • 옵션 — 종단 9종(B · D · G · I · J · L · M · P · S) 중 리드아웃에 맞춰 선택.
  • 별매 — 1524 · 1529 · 1502A 등 리드아웃은 따로 준비합니다.
  • 품번 — 5623B-6-X (X는 종단 코드).
