Fluke Calibration 5606 PRT센서 (완전 담금형)

Fluke Calibration 5606 PRT센서 (완전 담금형)

MODEL
5606
브랜드
FLUKE CALIBRATION

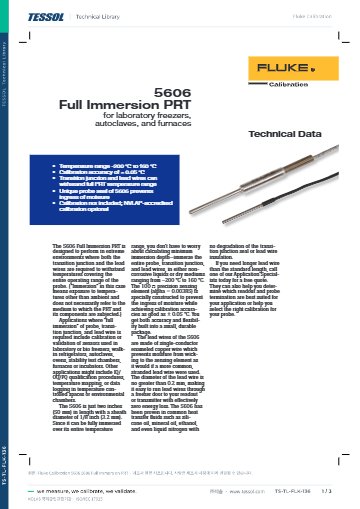

제품 자료
제품문의 구매하기

냉장고·챔버 속에
통째로 담그는 완전 담금형 PRT

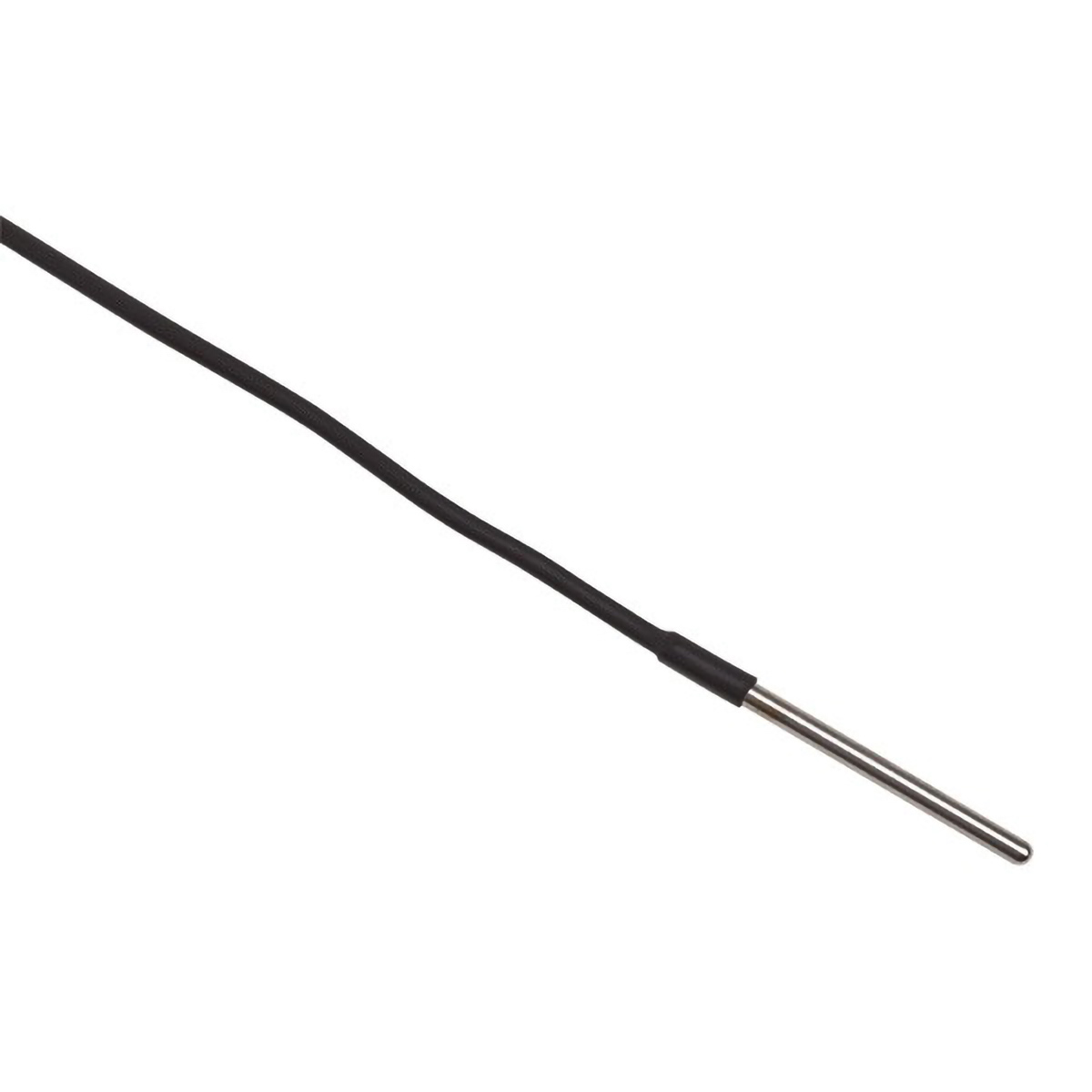

Fluke Calibration 5606 완전 담금형 PRT

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5606은 -200~160 °C에서 프로브와 도선까지 통째로 매체에 담그는 50 mm 100 Ω 완전 담금형 PRT(Full Immersion PRT)입니다. IEC 60751 '385' 곡선 소자를 쓰며, 교정 시 0.01 °C에서 ±0.04 °C 정확도로 냉장고·챔버·액체 매체의 온도를 측정합니다.

독자 밀봉 구조가 소자에 수분이 들어오는 것을 막고, 히스테리시스는 ±0.015 °C, 0 °C 욕조에서의 자기가열은 ±0.003 °C에 그칩니다. 그래서 짧은 프로브를 깊이 보정 없이 사용할 수 있습니다. 교정 없이 공급된 상태에서도 ASTM E 1137 Grade A 허용오차를 만족하는 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 160 °C

프로브 전체 담금 가능 범위

±0.04 °C

0.01 °C 교정 시 정확도 (k=2)

50 mm × 3.1 mm

시스 길이 × 지름

0.00385

IEC 60751 '385' 곡선 α

특징

도선까지 담가 쓰는
완전 담금형 PRT

핵심 특징현장에서 달라지는 점
전이부 없는 완전 담금 구조전이부와 도선도 범위 전체의 온도를 견디므로, 선반 사이나 보관함 안처럼 프로브가 통째로 잠기는 자리에 그대로 둘 수 있습니다.
교정 시 정확도교정 시 정확도에 100시간 드리프트가 포함되어 있어 불확도 계산이 단순해집니다.
독자 밀봉 소자저온에서 사용한 뒤에도 수분 침투로 저항이 변하지 않아 측정값의 재현성이 유지됩니다.
짧은 응답 시간ASTM E 644 기준 12초(typical)라 냉장고 도어를 여닫은 뒤의 온도 변화를 빠르게 따라갑니다.
교정은 선택 구매교정 없이 공급되고 NVLAP 공인 교정은 필요할 때 따로 선택할 수 있어, 용도에 맞게 비용을 정할 수 있습니다.
미교정 상태의 Grade AASTM E 1137 Grade A 허용오차를 만족하므로 교정 전에도 일반 모니터링 센서로 사용할 수 있습니다.

담금 구조

5606 시스 치수와
완전 담금 조건

5606의 시스는 50 mm ±5 mm × 3.1 mm ±0.1 mm 316 스테인리스이며, 안쪽의 감지 소자는 길이 30 mm ±3 mm로 팁에서 3 mm ±1 mm 위치에 있습니다. 도선은 범위 상한까지 견디는 단선 에나멜 동선 2.4 m입니다. 전이부가 없어 침지 깊이는 최소와 최대가 같은 완전 담금입니다.

  • 실험실 냉동고·냉장고: 선반 사이와 보관함 안의 지점 온도를 프로브 전체로 측정합니다.
  • 오토클레이브·퍼니스: 측정 범위 안에서 프로브 전체를 매체에 넣어 내부 온도를 측정합니다.
  • 액체·건식 매체: 실리콘 오일, 광유, 에탄올, 액체 질소에 담가 사용하며, 드라이블럭에서는 보어 깊이에 맞는 인서트에 넣습니다.

냉장고·챔버 온도 매핑

선반 사이나 보관함 안처럼 프로브가 통째로 잠기는 위치에 적합합니다. 리드아웃은 1524(INFO-CON -P 종단)나 1529를 사용하며, 기준기 교정은 상위 기관 성적서로 소급합니다.

교정과 허용오차

교정 시 정확도와
미교정 허용오차

교정 옵션 1924-4-10 PRT 교정(-200~157 °C)이나 1930-4-10 시스템 비교 교정(-200~157 °C), NVLAP 공인 교정을 선택하면 아래 교정 불확도가 적용됩니다. 교정 없이 공급된 상태에서는 ASTM E 1137 Grade A 허용오차를 따르므로, 불확도 예산에는 두 값을 구분해 넣으세요. 국내 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

온도교정 불확도 (1924 교정)미교정 허용오차
-197 °C0.03 °C0.4 °C
-38 °C0.03 °C0.2 °C
0 °C0.03 °C0.1 °C
100 °C0.045 °C0.3 °C
157 °C0.05 °C0.4 °C

사양

Fluke 5606
상세 사양

항목사양
측정 범위-200 °C ~ 160 °C
공칭 R0 (0.01 °C)100 Ω ±0.1 Ω
온도계수 (α)0.00385 Ω/Ω/°C
교정 시 정확도±0.04 °C (0.01 °C) · ±0.06 °C (160 °C) (k=2, 100시간 드리프트 포함)
미교정 허용오차ASTM E 1137 Grade A: ±[0.13 + 0.0017|t|] °C
단기 반복성±0.03 °C (0.01 °C) · ±0.04 °C (160 °C)
드리프트 (상한 온도 100시간)±0.03 °C (0.01 °C) · ±0.04 °C (160 °C)
히스테리시스±0.015 °C (최저 · 상한 온도 사이 3회 열 주기, 95 %, k=2)
시스316 스테인리스, 50 mm ±5 mm × 3.1 mm ±0.1 mm · 감지 소자 30 mm ±3 mm, 팁에서 3 mm ±1 mm
도선에나멜 동선 2.4 m (8 ft), 160 °C 한계 · 전이부 없음
도선 지름0.2 mm 이하 (단선 에나멜 동선)
응답 시간12초 (typical, ASTM E 644)
자기가열 (0 °C 수조)±0.003 °C
특성화IEC 60751 · 계수 A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹²
절연 저항최소 20 MΩ (23 °C)
침지 깊이완전 담금 (최소 · 최대 동일)
소자 밀봉수분 침투 방지 구조
성적서R0 실측값 기재
교정 옵션1924-4-10 PRT 교정 (-200 ~ 157 °C) · 1930-4-10 시스템 비교 교정 (-200 ~ 157 °C)
공급 상태교정 없이 공급 · NVLAP 공인 교정 별도 선택
주문 번호5606-50-X
종단 코드A · P INFO-CON (914X · 1523 · 1524) · B 베어 와이어 · D 5핀 DIN · G 금 핀 · J 바나나 · L 소형 스페이드 · M 소형 바나나 · S 스페이드
액세서리2603 소형 프로브 휴대용 케이스

활용 분야

프로브 전체를 담그는
PRT 측정 현장

  • 실험실 냉동고 — 냉동고 안쪽 지점의 온도를 프로브 전체를 넣어 측정합니다.
  • 오토클레이브·퍼니스 — 측정 범위 안의 내부 온도를 프로브 전체를 넣어 측정합니다.
  • 액체 매체 — 실리콘 오일, 광유, 에탄올, 액체 질소 속 온도를 측정합니다.
  • 드라이블럭 — 보어 깊이에 맞는 인서트에 넣어 건식 블록의 기준 센서로 사용합니다.

선택 가이드

5606과 인접 PRT
모델 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
-200 °C까지 프로브 전체를 담글 때Fluke 5606짧은 완전 담금형이라 전이부와 도선까지 범위 전체를 견디므로, 프로브를 통째로 담그는 자리에 맞습니다.
-100 °C 이상에서 큰 냉동고 안쪽까지 닿아야 할 때Fluke 5623B6.1 m 케이블을 갖춘 냉동고 전용 PRT라 깊은 냉동고 안쪽까지 여유 있게 닿습니다.
160 °C 상한을 넘는 범위가 필요할 때Fluke 5615 · 5618B420 °C 또는 500 °C까지 측정하는 PRT라 고온 구간까지 한 센서로 다룹니다.
ITS-90 기준이 필요할 때Fluke 5615 · 5626 · 56282차 기준과 ITS-90 계수표를 갖춘 PRT 계열이라 기준 온도계로 쓰기에 적합합니다.

구성·옵션

5606 기본 구성과
교정 옵션

  • 구성품 — 프로브 1개와 R0 실측값이 기재된 성적서.
  • 옵션 — PRT 교정 1924-4-10, 시스템 교정 1930-4-10 · 1930-5-10.
  • 별매 — 2603 소형 프로브 휴대용 케이스.
  • 품번 — 5606-50-X (X는 종단 코드).
