Fluke Calibration 5622 PRT센서 (빠른응답)

MODEL: 5622
브랜드: FLUKE CALIBRATION
제품 자료: 온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

빠르게 변하는 온도를
따라가는 빠른 응답 PRT

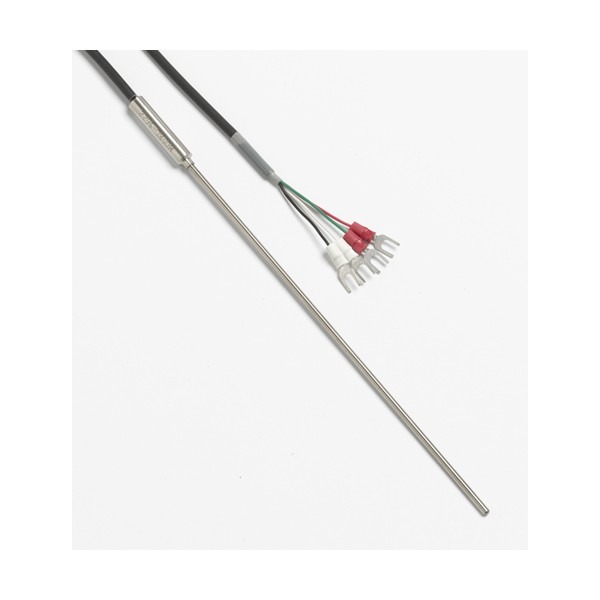

Fluke Calibration 5622 빠른 응답 PRT 프로브

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5622는 지름 0.5·1.0·1.6·3.2 mm 네 종의 316 스테인리스 시스에 100 Ω IEC 60751 '385' 소자를 넣은 빠른 응답 PRT 프로브(Fast Response PRT)입니다. -200~350 °C를 측정하며, 5622-05는 0~100 °C 구간에서 시정수가 0.4초입니다.

모델별 최소 침지가 10~64 mm로 짧아 얕은 우물에도 들어갑니다. 교정하지 않은 상태에서도 DIN/IEC Class A 기준을 만족하므로 일반 모니터링에는 바로 사용할 수 있습니다. 좁은 보어와 빠르게 변하는 온도 측정에 맞춘 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 350 °C

측정 범위

0.5 ~ 3.2 mm

시스 지름 4종

0.4초

5622-05 시정수 (63.2 %)

10 mm

5622-05 최소 침지

특징

지름별로 고르는
빠른 응답 PRT

핵심 특징	현장에서 달라지는 점
넓은 측정 범위	저온에서 고온까지 프로브 하나로 측정하므로 온도 구간마다 센서를 바꾸지 않아도 됩니다.
시정수 0.4초	5622-05는 0~100 °C에서 63.2 % 응답이 빨라, 표면이나 공기처럼 빠르게 변하는 온도를 놓치지 않고 따라갑니다.
지름 네 종	보어 크기에 맞는 시스를 고를 수 있어 6 mm 기준 프로브가 들어가지 않는 자리에서도 측정합니다.
짧은 최소 침지	얕은 우물에서도 감지 소자가 매체에 충분히 잠겨 침지 부족에서 오는 오차가 줄어듭니다.
DIN/IEC Class A	교정 전에도 0 °C에서 ±0.15 °C 이내의 허용오차를 만족해 일반 점검 센서로 사용할 수 있습니다.
PVC 4선식 케이블	4선식 2 m 케이블이 도선 저항의 영향을 줄입니다. 케이블 자체는 90 °C 한계까지 견딥니다.

침지와 응답

5622 지름별 침지와
응답 시간

시스가 가늘수록 응답이 빠르고 최소 침지도 짧아집니다. 최소 침지는 5622-05가 10 mm, 5622-10이 20 mm, 5622-16이 32 mm, 5622-32가 64 mm입니다. 시정수는 각각 0.4초, 1.5초, 3.0초, 10초(90 % 기준)입니다.

가는 보어와 작은 시료의 온도 측정

6 mm 기준 프로브가 들어가지 않는 얕은 우물이나 소형 인서트, 시료가 적은 수조에 알맞습니다. 리드아웃은 1524(-P 종단), 1529, 1502A와 함께 사용합니다.

교정 관리

5622 비교 교정 범위와
소급 경로

교정 없이 공급되며, 교정을 따로 구매하면 1923-4-N 비교 교정(-197~300 °C, 7점)이 공인 교정으로 적용됩니다. 교정 범위가 300 °C까지이므로 실제 사용 온도가 이 범위 안에 드는지 확인하세요. 국내 교정을 원하시면 (주)테솔의 KOLAS 인정 범위로 가능한지 살펴 안내해 드립니다.

사양

5622 네 지름 비교와
공통 사양

항목	5622-05	5622-10	5622-16	5622-32
시스	100 × 0.5 mm	100 × 1.0 mm	200 × 1.6 mm	200 × 3.2 mm
최소 침지	10 mm	20 mm	32 mm	64 mm
시정수	0.4초 (63.2 %)	1.5초 (63.2 %)	3.0초 (63.2 %)	10초 (90 %)
교정 시 정확도 (-200 · 0 °C)	±0.04 °C	±0.04 °C	±0.04 °C	±0.04 °C
교정 시 정확도 (200 °C)	±0.09 °C	±0.09 °C	±0.045 °C	±0.045 °C
교정 시 정확도 (300 °C)	±0.09 °C	±0.09 °C	±0.055 °C	±0.055 °C
주문 번호	5622-05-X	5622-10-X	5622-16-X	5622-32-X

시리즈 공통 사양

항목	사양
측정 범위	-200 °C ~ 350 °C
공칭 R0 · α	100 Ω · 0.00385 Ω/Ω/°C (공칭)
시스 재질	316 스테인리스
케이블	PVC 4선식 2 m, 90 °C 한계
교정	1923-4-N 7점 비교 교정, -197 ~ 300 °C (공인)
공인 교정 랩	NVLAP 랩 코드 200348-0
종단	INFO-CON (A · I · P) · 베어 와이어 (B) · DIN (D) · 금 핀 (G) · 바나나 (J/M) · 스페이드 (L/S)
미교정 적합도	DIN/IEC Class A · 0 °C에서 ±0.15 °C
공급 상태	교정 없이 공급 · 교정 별도 구매 시 포함
시정수 조건	0 ~ 100 °C 구간
호환 리드아웃	1523 · 1524 · 1529 · 1502A

활용 분야

빠른 온도 응답이
필요한 측정 현장

좁은 보어 — 6 mm 기준 프로브가 들어가지 않는 얕은 우물에 넣어 온도를 읽습니다.
소형 인서트 — 작은 인서트나 소형 블록의 기준 측정에 사용합니다.
표면·공기 — 표면이나 공기처럼 빠르게 변하는 온도를 짧은 시정수로 따라갑니다.
소량 시료 — 시료가 적은 수조에 넣어 온도를 측정합니다.

선택 가이드

5622와 인접 PRT
모델 선택 기준

이럴 때 (현장 조건)	권장 모델	선택 이유
가장 빠른 응답이 필요할 때	5622-05	지름 0.5 mm에 시정수 0.4초로 네 지름 가운데 가장 빨라, 급변하는 온도를 따라가야 할 때 맞습니다.
더 굵은 시스로 500 °C까지 측정할 때	Fluke 5618B	5618B-9 또는 5618B-12는 3.2 mm 시스로 500 °C까지 다루어 5622의 상한을 넘는 측정에 맞습니다.
ITS-90 계수표와 2차 기준이 필요할 때	Fluke 5615	0 °C 교정 시 ±0.012 °C의 2차 기준 PRT라 ITS-90 계수표가 필요한 기준 측정에 적합합니다.
0~100 °C만 측정하고 써미스터를 사용할 때	Fluke 5610 · 5611A · 5611T · 5665	10,000 Ω 써미스터 프로브 계열이라 0~100 °C만 측정할 때 맞습니다.

구성·옵션

5622 기본 구성과
교정 옵션

구성품 — 프로브 1개(교정 없이 공급, 교정은 별도 선택).
옵션 — 비교 교정 1923-4-N(-197~300 °C, 7점)과 종단 10종.
별매 — 1524 · 1529 · 1502A 등 리드아웃은 따로 준비합니다.
품번 — 5622-05-X · 5622-10-X · 5622-16-X · 5622-32-X (X는 종단 코드).

5622와 함께 비교하는
Fluke 기준 PRT

Fluke 5622는 ITS-90 기준 프로브입니까?
아닙니다. IEC 60751 '385' 곡선을 따르는 100 Ω 프로브입니다. ITS-90 계수표가 필요하면 5615 같은 2차 기준 PRT를 선택하세요.
5622를 350 °C까지 사용할 때 교정은 어디까지 적용됩니까?
공인 교정은 -197~300 °C까지 적용됩니다. 300~350 °C 구간은 교정 범위 밖이므로, 사용 전에 불확도 요구와 맞는지 확인하세요.
빠른 응답 PRT는 최소 침지 10 mm면 충분합니까?
5622-05라면 그렇습니다. 10 mm는 5622-05의 최소 침지이며, 더 굵은 모델은 최소 침지가 더 길어지므로 우물 깊이를 먼저 측정하세요.
5622와 5618B는 어떤 점이 다릅니까?
5622는 0.5~3.2 mm 네 지름에 짧은 침지와 빠른 응답을 갖춘 모델입니다. 3.2 mm 시스로 500 °C까지 측정해야 한다면 5618B를 선택하세요.
