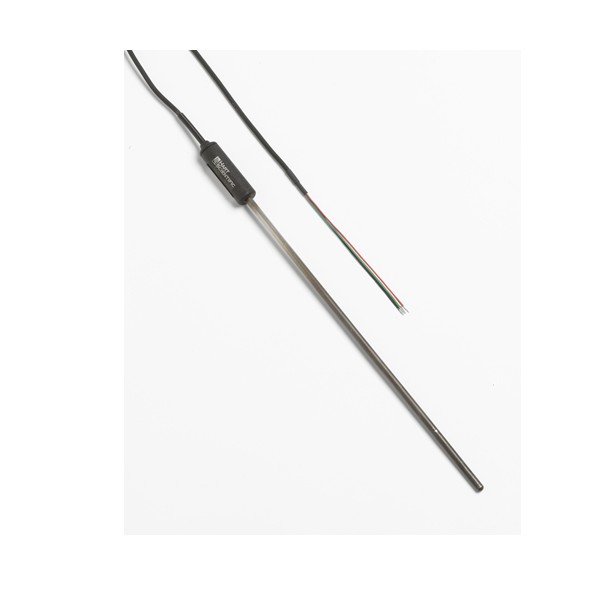

Fluke Calibration 5626/5628 PRT센서 (2차급)

Fluke Calibration 5626/5628 PRT센서 (2차급)

MODEL
5626/5628
브랜드
FLUKE CALIBRATION

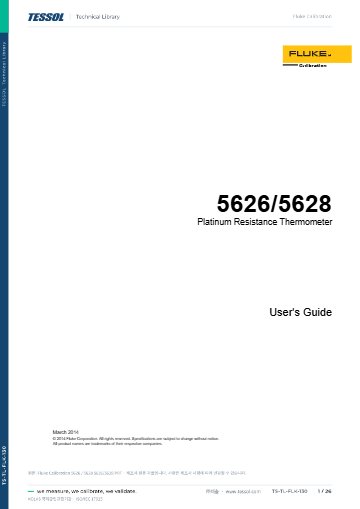

제품 자료
제품문의 구매하기

항온조 비교 교정의 기준이 되는
금속 시스 2차 표준 PRT

Fluke Calibration 5626 · 5628 2차 표준 PRT

견적 받기

Fluke Calibration 국내 공식 대리점

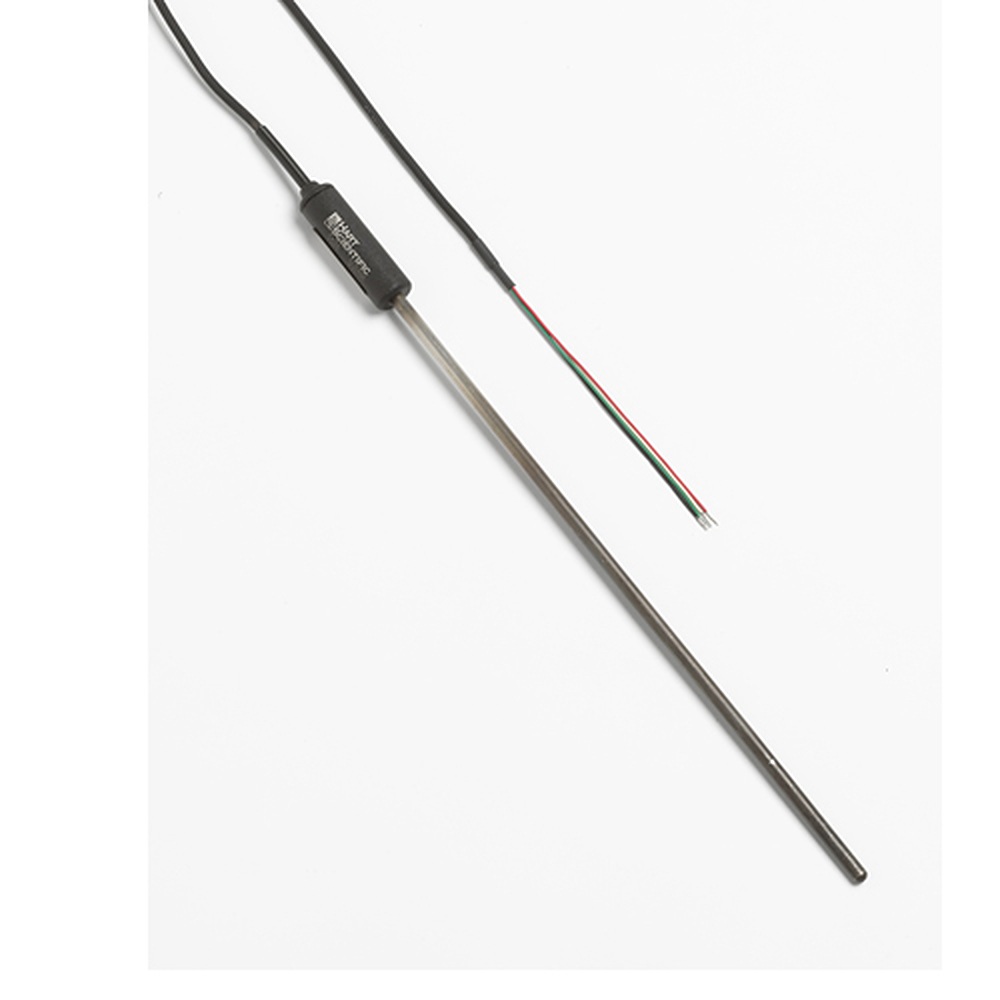

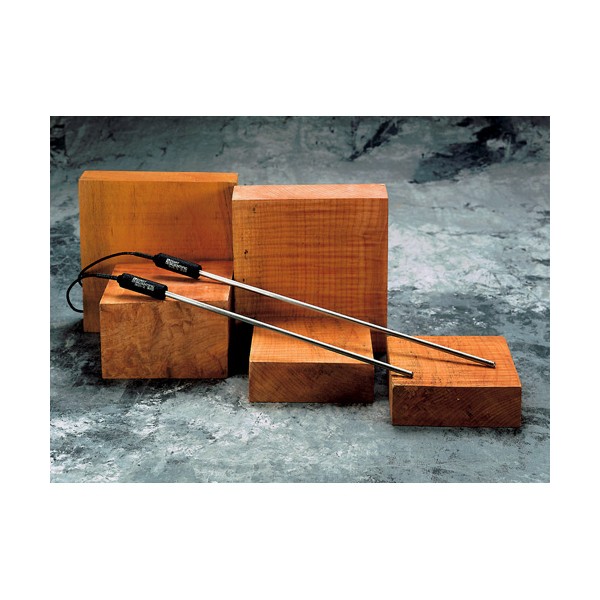

Fluke Calibration 5626 · 5628은 ITS-90 순도 기준을 만족하는 백금 소자를 Inconel 600 시스에 넣어 -200 ~ 661 °C를 측정하는 2차 표준 PRT(백금 저항 온도계)입니다. 항온조와 드라이블럭에서 비교 교정의 기준 온도계로 사용합니다.

0 °C 교정 시 정확도 ±0.006 °C(k=2)에는 교정 불확도와 100시간 드리프트가 이미 반영되어 있어, 이 값을 불확도 예산에 그대로 넣을 수 있습니다. 17025 공인 교정 성적서와 ITS-90 상수가 프로브와 함께 공급됩니다. 금속 시스라 석영 시스 온도계보다 현장에서 다루기 쉬운 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 661 °C

측정 범위

±0.006 °C

0 °C 교정 시 정확도 (k=2)

W(Ga) ≥ 1.11807

ITS-90 순도 기준

100 Ω · 25.5 Ω

5626 · 5628 공칭 R0

특징

ITS-90 순도 기준과
금속 시스 취급성을 갖춘 PRT

핵심 특징현장에서 달라지는 점
ITS-90 순도 기준W(Ga) ≥ 1.11807, α ≥ 0.003925를 만족하는 백금이라 ITS-90 부구간 계수로 온도를 환산할 수 있습니다.
Inconel 600 금속 시스깨지기 쉬운 석영 시스 대신 금속 시스를 써서, 항온조에 넣고 뺄 때 파손 걱정이 줄어듭니다.
100 Ω과 25.5 Ω 선택보유한 리드아웃의 입력 범위에 맞춰 5626 또는 5628을 고를 수 있어 리드아웃을 바꾸지 않고 도입합니다.
100시간 드리프트 사양고온에서 오래 쓴 뒤의 변화량이 사양으로 주어지므로 교정 주기를 근거를 갖고 정할 수 있습니다.
17025 공인 교정 포함ITS-90 상수와 저항-온도표가 함께 들어 있어 받자마자 기준기로 사용하고 소급 체계에 넣을 수 있습니다.
종단·길이 선택INFO-CON, 금 핀, 바나나 등 종단과 12 · 15 · 20 in 길이 가운데 항온조 깊이에 맞는 구성을 고르세요.

리드아웃 매칭

리드아웃에 맞춰 고르는
5626과 5628의 R0

5626은 100 Ω, 5628은 25.5 Ω 프로브이며 두 모델 모두 1502A · 1529 · 1560 · 1595A · ADT286 리드아웃에 연결됩니다. 25.5 Ω 5628은 안정도 ±0.002 °C, 100시간 드리프트 0.004 °C 미만으로 5626보다 사양이 한 단계 좋습니다. 리드아웃이 25 Ω 입력을 지원한다면 5628을 먼저 검토하세요.

프로브와 리드아웃 입력 연결

프로브 종단을 리드아웃 입력 단자에 연결하고 성적서의 ITS-90 상수를 리드아웃에 입력하면 온도가 바로 표시됩니다. INFO-CON 종단을 고르면 1524에 계수가 함께 전달됩니다.

취급·드리프트

R(tp) 점검으로 관리하는
기준 PRT 드리프트

661 °C에서 100시간 사용한 뒤의 드리프트는 5626이 0.006 °C 미만, 5628이 0.004 °C 미만이고, 500시간 뒤 Rtp 드리프트는 20 mK 미만입니다. 충격과 진동, 낙하를 피하고 운송 뒤에는 매뉴얼의 어닐링 조건을 적용하세요. 사용 전후에는 삼중점이나 빙점에서 R(tp)를 측정해 변화를 기록해 두는 것이 좋습니다.

빙점 셀에서 R(tp) 확인

사용 전후 같은 빙점 셀에서 저항을 읽어 이전 값과 비교하면 드리프트를 바로 알 수 있습니다. 변화가 사양 한도에 가까워지면 교정 주기를 앞당기세요.

교정

2차 표준 PRT의
소급과 교정 주기

2차 표준 PRT는 상위 기관 성적서로 소급되어야 비교 교정 결과가 의미를 가집니다. 불확도 예산에는 교정 시 정확도와 드리프트, 리드아웃 정확도를 함께 넣으세요. 재교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

5626·5628
모델별 상세 사양

항목56265628
공칭 R0100 Ω (±1 Ω)25.5 Ω (±0.5 Ω)
안정도±0.003 °C±0.002 °C
장기 드리프트 (k=2, 661 °C)0.006 °C/100시간 미만0.004 °C/100시간 미만
리드아웃1502A · 1529 · 1560 · 1595A · ADT286 · 1524 (100 Ω)1502A · 1529 · 1560 · 1595A · ADT286 · 1524-P2 번들
주문 번호5626-12-X · 5626-15-X · 5626-20-X5628-12-X · 5628-15-X · 5628-20-X

시리즈 공통 사양

항목사양
측정 범위-200 °C ~ 661 °C
취급 온도0 ~ 80 °C
ITS-90 기준W(302.9146 K) ≥ 1.11807 · α ≥ 0.003925
교정 시 정확도 (k=2)±0.006 °C (-200 °C) · ±0.006 °C (0 °C) · ±0.015 °C (420 °C) · ±0.022 °C (661 °C), 교정과 100시간 드리프트 포함
Rtp 드리프트661 °C 500시간 뒤 20 mK 미만
시스Inconel 600, 6.35 mm × 305 / 381 / 508 mm (12 · 15 · 20 in)
권장 침지12.7 cm (5 in) 이상
도선4선식 Super-Flex PVC, 22 AWG
교정 (포함)17025 공인 교정, NIST 소급, ITS-90 상수 · 저항-온도표 포함
종단기본 금 스페이드 러그 · 지정 시 INFO-CON · 베어 와이어 · DIN · 금 핀 · 바나나 · 미니 스페이드 · 스페이드
시스 길이 (주문)12 in (305 mm) · 15 in (381 mm) · 20 in (508 mm) · 맞춤 길이 가능

활용 분야

2차 표준 PRT로 하는
비교 교정과 고온 기준 측정

  • 항온조·드라이블럭 비교 교정 — 피교정 PRT와 나란히 꽂아 같은 온도에서 저항을 비교합니다.
  • 알루미늄점까지의 작업 표준 — 고정점 사이 구간에서 기준 온도계 역할을 합니다.
  • 리드아웃·프로브 검증 — 현장에서 쓰는 리드아웃과 프로브를 검증하는 기준으로 둡니다.
  • 고온 구간 기준 — 일반 PRT로는 다루기 어려운 상한 부근에서 전기로의 기준을 맞춥니다.

선택 가이드

5626과 5628,
사용 조건별 선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
리드아웃 입력이 100 Ω 계열이라면5626 (100 Ω)공칭 R0 100 Ω이라 대부분의 기준 리드아웃에 그대로 연결할 수 있습니다.
리드아웃이 25 Ω 입력을 지원한다면5628 (25.5 Ω)안정도와 100시간 드리프트 사양이 5626보다 작아 더 안정적인 기준을 유지합니다.
500 °C 이하 기준으로 충분하다면Fluke 5608 · 5609더 가는 시스에 교정을 골라 주문하는 구성이라, 500 °C 이하 비교 교정에 알맞습니다.

구성·옵션

5626·5628 구성 품목과
길이·종단 주문 방식

구분항목
기본 구성5626 또는 5628 프로브, 17025 공인 교정 성적서, ITS-90 상수 · 저항-온도표
선택 사항시스 길이 12 · 15 · 20 in 또는 맞춤 길이
선택 사항종단 INFO-CON, 베어 와이어, DIN, 금 핀, 바나나, 스페이드
