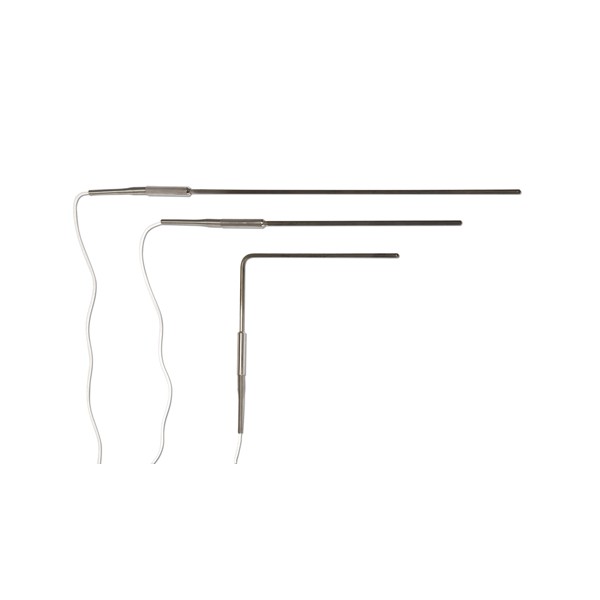

Fluke Calibration 5608/5609 PRT센서 (2차급)

Fluke Calibration 5608/5609 PRT센서 (2차급)

MODEL
5608/5609
브랜드
FLUKE CALIBRATION

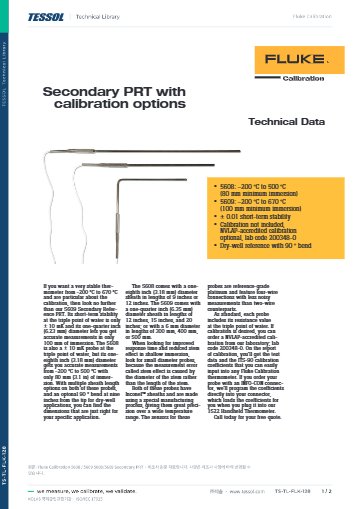

제품 자료
제품문의 구매하기

온도 범위와 시스 굵기로
골라 쓰는 2차 기준 PRT

Fluke Calibration 5608 · 5609 2차 기준 PRT

견적 받기

Fluke Calibration 국내 공식 대리점

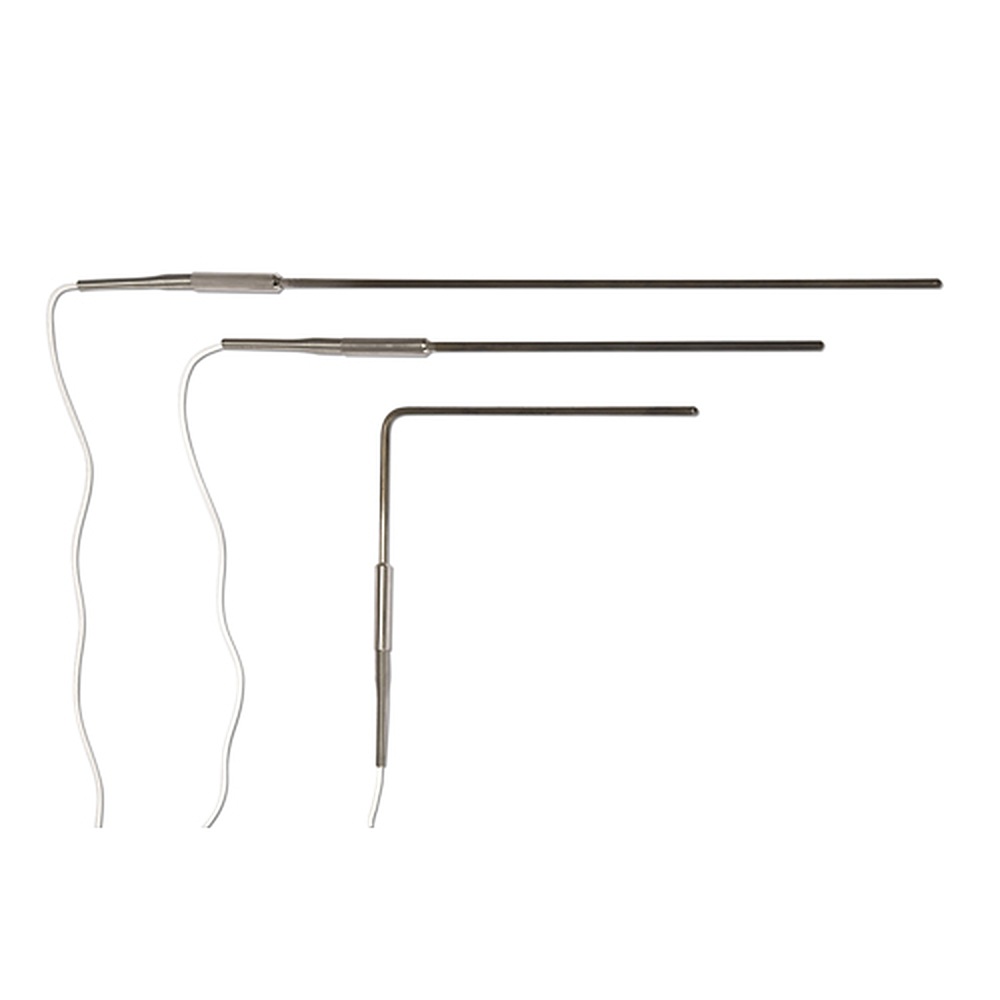

Fluke Calibration 5608 · 5609 2차 기준 PRT(백금 저항 온도계)는 α 0.003925급 100 Ω 백금 소자를 Inconel 600 시스에 넣은 비교 교정용 기준 프로브입니다. 5608은 -200 ~ 500 °C, 5609는 -200 ~ 670 °C를 측정합니다.

교정은 선택 사항입니다. 성적서가 필요한 현장은 공인 교정을 함께 주문하고, 자체 교정 체계가 있는 현장은 프로브만 도입해 비용을 줄일 수 있습니다. 얕은 보어에는 지름이 작은 5608, 고온 드라이블럭에는 5609가 맞으며, 두 모델 모두 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 670 °C

5609 측정 범위 (5608은 500 °C)

0.025 °C

교정 선택 시 확장불확도 (k=2)

0.0039250

온도계수 α

100 Ω

공칭 R0 (±0.5 Ω)

특징

두 가지 굵기로 고르는
2차 기준 PRT

핵심 특징현장에서 달라지는 점
두 가지 측정 범위사용 온도에 맞춰 5608과 5609 가운데 고르면 되므로 필요 이상의 사양에 비용을 들이지 않습니다.
교정 선택형교정이 옵션이라 자체 교정 체계가 있는 현장은 프로브만, 성적서가 필요한 현장은 공인 교정까지 함께 주문할 수 있습니다.
1/8 in과 1/4 in 시스1/8 in 시스의 5608은 얕은 보어와 빠른 응답에, 1/4 in 시스의 5609는 고온 측정에 맞습니다.
자기가열 사양5608 75 mW/°C, 5609 50 mW/°C로 자기가열 값이 정해져 있어 측정 전류에 따른 오차를 미리 계산할 수 있습니다.
응답 시간5608은 9초, 5609는 12초(typical)로 응답하므로 비교 교정에서 안정화까지 기다릴 시간을 미리 가늠할 수 있습니다.
굽힌 형상 모델1524와 짝을 이루는 굽힌 형상 5609-9BND가 있어 좁은 공간에도 프로브를 설치하기 쉽습니다.

상대 정확도

미교정 상대 정확도를
읽는 방법

미교정 상대 정확도 ±0.008 °C(0 °C)는 같은 프로브끼리의 상대 편차이며 절대 정확도가 아닙니다. 성적서와 불확도 예산에는 교정을 선택했을 때의 확장불확도(k=2)를 넣으세요. 교정 없이 도입했다면 상위 기준과 비교 교정한 뒤 사용합니다.

교정을 선택했을 때의 확장불확도

교정을 선택하면 0.01 °C에서 0.025 °C, 156 °C에서 0.030 °C, 419 °C에서 0.035 °C의 확장불확도(k=2)가 적힌 성적서가 발행됩니다. 5609는 여기에 660 °C에서 0.050 °C가 추가됩니다.

드리프트 점검

운송 뒤 어닐링과
R(tp) 드리프트 확인

운송이나 충격을 겪은 뒤에는 매뉴얼의 어닐링 조건을 적용하세요. 측정을 마친 뒤 삼중점이나 빙점에서 R(tp)를 읽으면 드리프트를 확인할 수 있습니다. 상한 온도 100시간 뒤 드리프트는 0.010 °C에서 ±0.01 °C, 상한 온도에서 ±0.02 °C입니다.

리드아웃과 종단 코드 선택

리드아웃은 1529, 1560, 1502A를 사용합니다. 1524에 직접 꽂으려면 P(INFO-CON) 종단으로 주문하세요. 종단 코드에 따라 연결할 수 있는 리드아웃이 달라지므로 주문 전에 확인이 필요합니다.

교정 관리

5608·5609 교정 선택과
소급 경로

교정을 선택하지 않은 프로브는 사용 전에 상위 기준과 비교 교정해야 합니다. 공인 교정을 선택하면 1922-4-R로 5608 범위 전 구간이 0 °C에서 ±6 mK로 교정됩니다. 국내 교정은 (주)테솔의 KOLAS 인정 범위에 들어가는지 확인한 뒤 안내해 드립니다.

사양

5608·5609
상세 사양 비교

항목56085609
측정 범위-200 ~ 500 °C-200 ~ 670 °C
크기9 in · 12 in × 1/8 in12 · 20 in × 1/4 in · 300 · 400 · 500 mm × 6 mm · 15 in (9 in 굽힘)
최소 침지80 mm (3.1 in)100 mm (3.9 in)
응답 시간 (typical)9초12초
자기가열75 mW/°C50 mW/°C
확장불확도 (k=2, 교정 선택 시)0.025 °C (-197 · -80 · 0.01 °C) · 0.030 °C (156 °C) · 0.035 °C (419 °C)5608 값과 같고 660 °C에서 0.050 °C 추가
최소 절연저항500 MΩ (23 °C) · 20 MΩ (500 °C)500 MΩ (23 °C) · 10 MΩ (670 °C)
주문 번호5608-9-X · 5608-12-X5609-12-X · 5609-20-X · 5609-300-X · 5609-400-X · 5609-500-X

시리즈 공통 사양

항목사양
단기 반복성±0.007 °C (0.010 °C) · ±0.013 °C (상한 온도)
드리프트 (상한 온도 100시간)±0.01 °C (0.010 °C) · ±0.02 °C (상한 온도)
히스테리시스±0.01 °C 최대
감지 소자30 mm ±5 mm, 팁에서 3 mm ±1 mm
도선PTFE 24 AWG, 1.8 m (6 ft), -50 ~ 250 °C
공칭 R0 (0.01 °C)100 Ω ±0.5 Ω
온도계수 (α)0.0039250 Ω/Ω/°C
미교정 상대 정확도 (절대 정확도 아님)±0.007 °C (-200 °C) · ±0.008 °C (0 °C) · ±0.020 °C (420 °C) · ±0.027 °C (660 °C)
시스 재료Inconel 600
전이접합부-50 ~ 200 °C, 71 mm × 12.5 mm (2.8 × 0.49 in)
최대 침지305 mm (12 in)
교정 (옵션)공인 교정(NVLAP, 랩 코드 200348-0), 1922-4-R: -200 ~ 500 °C, 0 °C에서 ±6 mK
종단 코드 (X)A: 914X용 INFO-CON · B: 베어 와이어 · D: 트위너용 5핀 DIN · G: 금 핀 · I: 1521 · 1522용 INFO-CON · J: 바나나 플러그 · L: 소형 스페이드 러그 · M: 소형 바나나 플러그 · P: 1523 · 1524용 INFO-CON · S: 스페이드 러그
적합 확인서사양 준수 확인서 포함

활용 분야

얕은 보어에서
고온 드라이블럭 교정까지

  • 얕은 보어 교정 — 1/8 in 시스의 5608로 침지가 짧은 자리에서도 기준 온도를 읽습니다.
  • 항온조·드라이블럭 비교 교정 — 피교정 센서와 나란히 꽂아 기준값으로 삼습니다.
  • 660 °C 부근 고온 점검 — 5609를 꽂아 고온 드라이블럭의 온도를 점검합니다.
  • 미터 규격 장비 — 미터 규격 길이의 모델을 장비 내부 온도 측정에 사용합니다.

선택 가이드

5608과 5609
모델 선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
낮은 상한과 얕은 침지로 충분할 때56081/8 in 시스에 최소 침지 80 mm, 응답 9초라 얕은 보어에서 빠르게 기준값을 얻습니다.
더 높은 온도까지 사용하거나 미터 규격 길이가 필요할 때56091/4 in 또는 6 mm 시스에 미터 규격 모델까지 갖추어 고온 구간과 장비 내부 설치에 맞습니다.
1524와 짝지을 굽힌 형상이 필요할 때5609-9BND9 in 굽힘 형상의 5609에 P(INFO-CON) 종단을 붙여 1524에 바로 연결합니다.

구성·옵션

5608·5609 품번 구성과
교정 옵션

품번구성
5608-9-X · 5608-12-X9 in · 12 in × 1/8 in, 종단 X 선택
5609-12-X · 5609-20-X12 · 20 in × 1/4 in, 종단 X 선택
5609-300-X · 5609-400-X · 5609-500-X300 · 400 · 500 mm × 6 mm, 종단 X 선택
1922-4-R (옵션)PRT 교정, 0 °C에서 ±6 mK, NVLAP 공인
