보어 깊이에 맞춰 길이를 고르는 2차 기준 PRT
Fluke Calibration 5615 2차 기준 PRT 측정 범위 : -200 ~ 300 °C 시스 : 152 mm × 4.76 mm 최대 침지 : 102 mm (4 in)
견적 받기Fluke Calibration 한국 공식 대리점

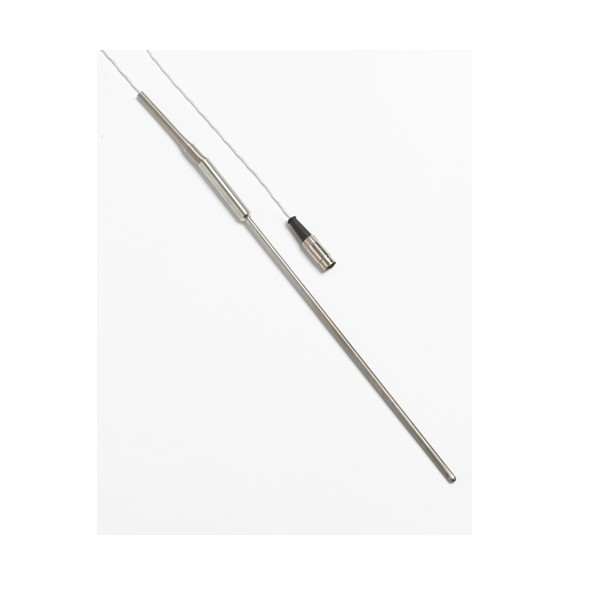

Fluke Calibration 5615는 α 0.0039250급 백금을 Inconel 600 시스에 넣은 2차 기준 PRT 프로브(Secondary Reference PRT)입니다. -200~420 °C를 측정하며, 0 °C 교정 시 ±0.012 °C(k=2)의 공인 ITS-90 교정을 포함합니다.
4선식 구성으로 리드 저항의 영향을 줄였고, 응답 시간은 9초(typical)입니다. INFO-CON 종단을 고르면 교정성적서의 ITS-90 계수가 리드아웃 커넥터에 저장되어 따로 입력하지 않아도 됩니다. 보어 깊이에 맞춰 세 가지 길이 가운데 고르는 이 PRT는 (주)테솔이 국내에 공식 공급합니다.
특징
ITS-90 교정을 포함한 2차 기준 PRT
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 극저온에서 고온까지 | 프로브 하나로 극저온부터 고온까지 다룹니다. 가장 짧은 모델만 상한이 낮으므로 보어 깊이와 함께 고르세요. |
| 교정 시 정확도에 드리프트 포함 | 교정 불확도에 100시간 드리프트까지 더한 값이라, 사용 중 값이 틀어질 여지가 불확도에 미리 반영됩니다. |
| Inconel 600 밀폐 구조 | 밀폐 유리와 세라믹 케이스가 소자를 감싸 수분이 들어가지 않으므로 저온에서 사용한 뒤에도 값이 안정적입니다. |
| α 0.0039250 소자 | 0 °C에서 100 Ω ±0.10 Ω인 기준급 백금 소자라 2차 기준 측정에 필요한 순도를 갖춥니다. |
| 4선식 연결과 짧은 응답 | 리드선 저항의 영향을 줄이고 온도 변화를 빠르게 따라가므로 항온조가 안정됐는지 판정하는 시간이 짧아집니다. |
| 종단 10종 | A · B · D · G · I · J · L · M · P · S 가운데 리드아웃에 맞는 종단을 고르면 어댑터 없이 바로 연결됩니다. |

침지 선택
보어 깊이로 고르는 5615 세 가지 길이
감지 소자는 길이 28 mm로 팁에서 6.9 mm ±3.3 mm 지점에서 시작하므로, 침지 깊이는 이 소자 길이에 맞춰 잡습니다. 드라이블럭에는 최대 침지 102 mm의 5615-6이나 178 mm의 5615-9가, 항온조에는 254 mm의 5615-12가 맞습니다.
1524와 묶은 현장 기준 세트
1524-P4 번들은 프로브와 1524 리드아웃을 한 세트로 묶은 구성입니다. 운송이나 충격을 겪은 뒤에는 어닐링하고 R(tp)를 확인한 다음 기준 센서로 다시 사용하세요.
교정 관리
5615 공인 교정과 재교정 관리
NVLAP 공인 교정(랩 코드 200706-0)과 NIST 소급 데이터가 포함되며, 성적서에는 ITS-90 계수와 1 °C 간격 저항 값이 실립니다. 최초 성적서를 기준 이력으로 두고 사용 빈도에 맞춰 재교정하세요. 이후 정기 교정은 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 방법과 일정을 안내해 드립니다.
사양
5615 세 길이 비교와 공통 사양
| 항목 | 5615-6 | 5615-9 | 5615-12 |
|---|---|---|---|
| 측정 범위 | -200 ~ 300 °C | -200 ~ 420 °C | -200 ~ 420 °C |
| 시스 | 152 mm × 4.76 mm | 229 mm × 4.76 mm | 305 mm × 6.35 mm |
| 최대 침지 | 102 mm (4 in) | 178 mm (7 in) | 254 mm (10 in) |
| 주문 번호 | 5615-6-X | 5615-9-X | 5615-12-X |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 공칭 R0 | 100 Ω ±0.10 Ω |
| 온도계수 (α) | 0.0039250 Ω/Ω/°C |
| 교정 시 정확도 (확장, k=2) | ±0.024 °C (-200 °C) · ±0.012 °C (0 °C) · ±0.035 °C (420 °C) |
| 단기 반복성 | ±0.009 °C (0.010 °C) |
| 드리프트 (상한 온도 100시간 뒤) | ±0.007 °C (0.010 °C) |
| 감지 소자 | 28 mm, 팁에서 6.9 mm ±3.3 mm |
| 자기가열 | 50 mW/°C |
| 응답 시간 | 9초 (typical, ASTM E 644) |
| 도선 | PTFE 절연 22 AWG, 183 cm (6 ft), -50 ~ 200 °C |
| 교정 (포함) | ITS-90, 17025 공인 교정(NVLAP, 랩 코드 200706-0), NIST 소급 |
| 시스 | Inconel 600, 치수 오차 ±0.127 mm |
| 최소 절연저항 | 1000 MΩ (23 °C) |
| 전이접합부 | -50 ~ 200 °C, 직경 71 mm × 13 mm |
| 교정 불확도 (확장, k=2) | 0.024 °C (-196 °C) · 0.011 °C (-38 °C) · 0.010 °C (0 °C) · 0.018 °C (200 °C) · 0.029 °C (420 °C) |
| 종단 | A · B · D · G · I · J · L · M · P · S |
| 종단 코드 (X) | A: 914X용 INFO-CON · B: 베어 와이어 · D: 트위너용 5핀 DIN · G: 금 핀 · I: 1521 · 1522용 INFO-CON · J: 바나나 플러그 · L: 소형 스페이드 러그 · M: 소형 바나나 플러그 · P: 1523 · 1524용 INFO-CON · S: 스페이드 러그 |
활용 분야
2차 기준 PRT가 필요한 교정 현장
- 드라이블럭 기준 — 보어 깊이에 맞춰 5615-6이나 5615-9를 꽂아 기준 온도를 읽습니다.
- 항온조 기준 — 최대 침지가 가장 깊은 5615-12를 항온조에 넣어 기준값으로 삼습니다.
- 1524 현장 기준 — 1524-P4 번들로 프로브와 리드아웃을 한 세트로 운용합니다.
- 빙점·삼중점 점검 — 운송이나 충격 뒤에 어닐링하고 R(tp)를 확인해 드리프트를 점검합니다.

선택 가이드
5615 길이와 기준 등급 선택 기준
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 얕은 드라이블럭 보어일 때 | 5615-6 | 최대 침지 102 mm로 얕은 보어에 맞습니다. 다만 상한이 300 °C로 다른 두 길이보다 낮습니다. |
| 중간 깊이에서 고온까지 측정할 때 | 5615-9 | 최대 침지 178 mm에 상한 420 °C까지 다루어 중간 깊이 보어의 고온 교정에 맞습니다. |
| 깊은 항온조 안에 넣을 때 | 5615-12 | 최대 침지가 254 mm로 가장 깊어 항온조 안쪽까지 넣을 수 있고, 상한도 420 °C까지 다룹니다. |
| 더 높은 범위의 2차 표준이 필요할 때 | Fluke 5626 · 5628 | 5615보다 높은 범위를 다루는 2차 표준 PRT 계열이라 한 단계 위의 기준으로 적합합니다. |
구성·옵션
5615 기본 구성과 1524 번들 옵션
- 구성품 — 프로브 1개와 ITS-90 계수가 든 공인 교정성적서.
- 옵션 — 길이 3종(-6 · -9 · -12)과 종단 10종.
- 별매 — 리드아웃은 따로 맞추며, 1524-P4 번들을 고르면 1524가 함께 들어갑니다.
- 품번 — 5615-6-X · 5615-9-X · 5615-12-X (X는 종단 코드).
관련 제품
5615와 함께 비교하는 Fluke 기준 PRT
5615-6도 5615-9와 같은 온도 범위를 측정합니까?
아닙니다. 5615-6의 상한은 300 °C로 다른 두 모델보다 낮습니다. 420 °C까지 측정하려면 5615-9 또는 5615-12를 선택하세요.
5615의 교정 시 정확도에는 드리프트가 포함됩니까?
네, 교정 불확도와 100시간 드리프트가 포함된 값입니다. 사용하는 구간의 교정점 값을 불확도 예산에 그대로 넣으세요.
2차 기준 PRT는 어떤 리드아웃과 함께 사용합니까?
1523·1524는 P, 1521·1522는 I 종단을 고르면 INFO-CON 커넥터에 계수가 들어갑니다. 914X 드라이블럭에는 A 종단을 사용하세요.
5615와 5626은 어떤 점이 다릅니까?
5615는 α 0.0039250급 2차 기준 PRT이고, 5626은 ITS-90 순도 기준의 2차 표준 PRT입니다. 더 높은 범위와 순도가 필요하면 5626 또는 5628을 선택하세요.
기준 PRT를 운송하거나 충격을 준 뒤에는 무엇을 해야 합니까?
어닐링한 뒤 빙점이나 삼중점에서 R(tp)를 확인하세요. 값이 이전 성적서와 일치하면 기준 센서로 다시 사용합니다.

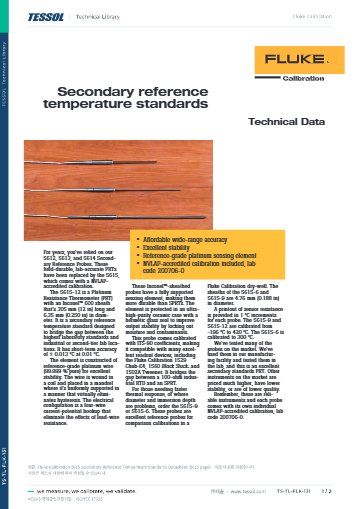

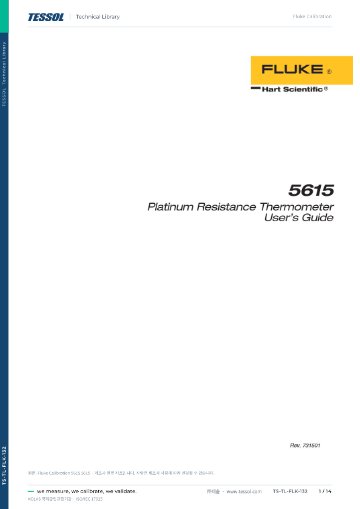

제품 자료
FAQ 자주묻는 질문
-
5615-6도 5615-9와 같은 온도 범위를 측정합니까?
아닙니다. 5615-6의 상한은 300 °C로 다른 두 모델보다 낮습니다. 420 °C까지 측정하려면 5615-9 또는 5615-12를 선택하세요.
-
5615의 교정 시 정확도에는 드리프트가 포함됩니까?
네, 교정 불확도와 100시간 드리프트가 포함된 값입니다. 사용하는 구간의 교정점 값을 불확도 예산에 그대로 넣으세요.
-
2차 기준 PRT는 어떤 리드아웃과 함께 사용합니까?
1523·1524는 P, 1521·1522는 I 종단을 고르면 INFO-CON 커넥터에 계수가 들어갑니다. 914X 드라이블럭에는 A 종단을 사용하세요.
-
5615와 5626은 어떤 점이 다릅니까?
5615는 α 0.0039250급 2차 기준 PRT이고, 5626은 ITS-90 순도 기준의 2차 표준 PRT입니다. 더 높은 범위와 순도가 필요하면 5626 또는 5628을 선택하세요.
-
기준 PRT를 운송하거나 충격을 준 뒤에는 무엇을 해야 합니까?
어닐링한 뒤 빙점이나 삼중점에서 R(tp)를 확인하세요. 값이 이전 성적서와 일치하면 기준 센서로 다시 사용합니다.
