Fluke Calibration 5610/5611/5611T/5665 써미스터 센서 (2차급)

Fluke Calibration 5610/5611/5611T/5665 써미스터 센서 (2차급)

MODEL
5610/5611/5611T/5665
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

챔버 매핑과 항온조 측정의
기준이 되는 써미스터 프로브

Fluke Calibration 5610 · 5611A · 5611T · 5665 써미스터 프로브

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5610·5611A·5611T·5665는 0~100 °C에서 사용하는 10,000 Ω 2차 기준 써미스터 프로브(Secondary Reference Thermistor)입니다. 교정 불확도 ±0.01 °C의 R-T 데이터가 함께 공급되어 챔버 매핑과 항온조 기준 측정에 알맞습니다.

연간 드리프트는 교정 불확도보다 작고(k=3), 반복성은 ±0.005 °C보다 좋습니다. 0.1 °C 간격 R-T 표와 보간식이 NIST 소급 데이터로 함께 공급되므로, 리드아웃에 입력하면 바로 기준 측정을 시작할 수 있습니다. 공기, 액체, 토양 측정에 두루 쓰는 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 100 °C

전 모델 공통 측정 범위

±0.01 °C

표준 교정 불확도

±0.006 °C

공인 교정 옵션 불확도

10,000 Ω

25 °C 공칭 저항

특징

측정 위치별 팁을 고르는
2차 기준 써미스터

핵심 특징현장에서 달라지는 점
낮은 교정 불확도측정 범위 전체에서 R-T 표와 보간식이 좁은 불확도 안에서 맞으므로 챔버와 항온조의 균일도 판정에 기준 오차가 거의 끼어들지 않습니다.
작은 연간 드리프트 (k=3)1년 사이에 값이 크게 벗어나지 않아 교정과 교정 사이에도 기준값을 믿고 사용할 수 있습니다.
공인 교정 옵션NVLAP 공인 교정을 선택하면 단일 써미스터나 리드아웃 조합 시스템이 한 단계 좁은 불확도로 교정됩니다.
R-T 표와 보간식0.1 °C 간격 표가 들어 있어, 리드아웃에 계수를 입력하기 전에도 저항값을 온도로 환산해 확인할 수 있습니다.
NTC 소자와 작은 자기가열온도가 오를수록 저항이 줄어드는 NTC 소자이며 자기가열이 무시할 수준이라 공기 측정에서도 오차가 커지지 않습니다.
팁 네 종스테인리스 시스, 실리콘 비드, PTFE 캡슐, 소형 담금형 가운데 측정 위치에 맞는 팁을 고르면 보어와 시료 크기의 제약이 줄어듭니다.

팁 선택

5610·5611A·5611T·5665
팁별 측정 위치

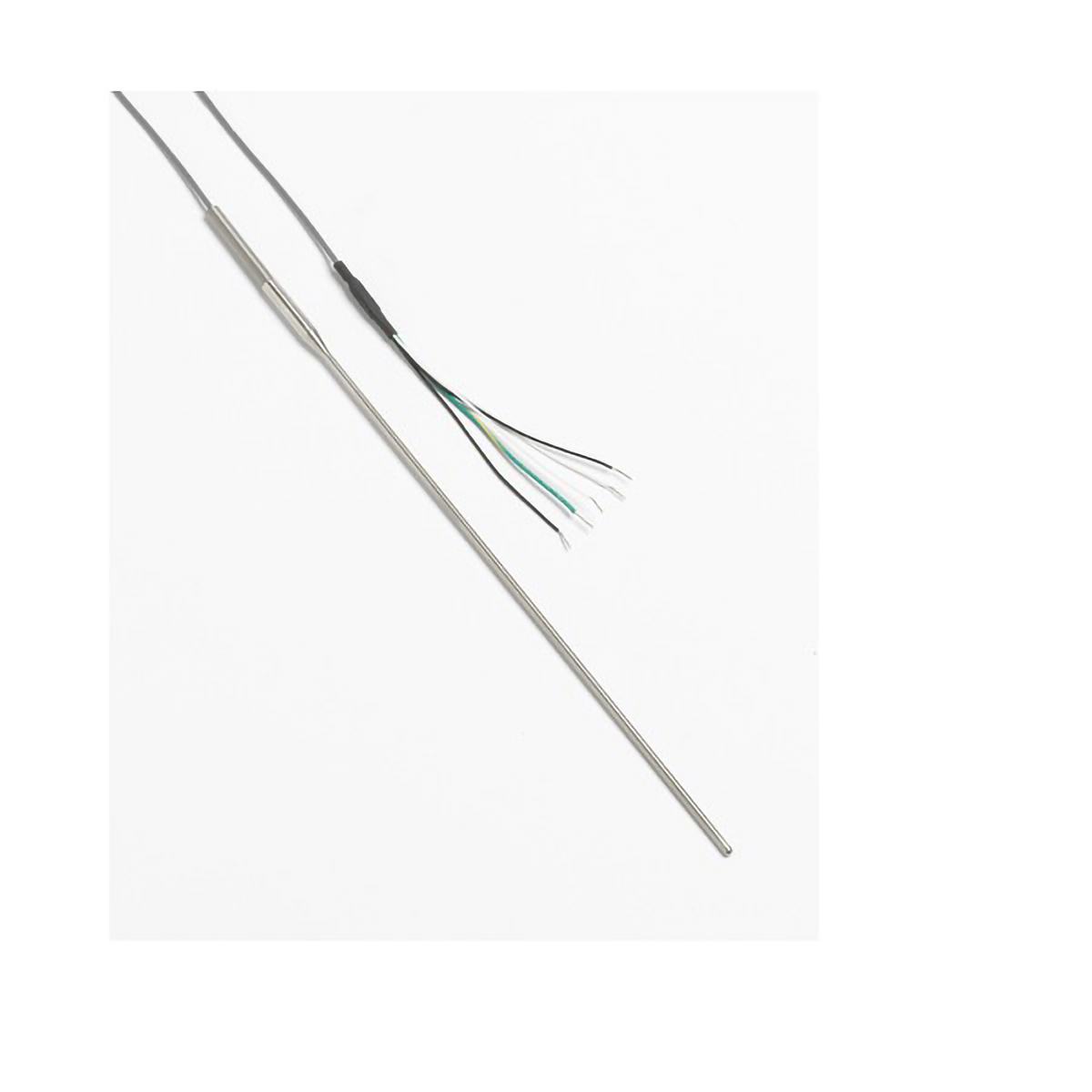

5610은 3.2 mm 스테인리스 시스(152.4 mm, 228.6 mm 두 길이)로 수조와 드라이블럭에 담그고, 5611A는 1.5 mm × 25.4 mm 실리콘 비드 프로브라 좁은 틈과 빠른 반응에 맞습니다. 5611T는 PTFE 캡슐 팁에 20 ft 케이블을 갖춰 액체 전체 담금과 바이오·제약 용도에 적합합니다. 5665는 3.2 mm × 76.3 mm 소형 담금형 시스로 워크인 챔버의 먼 지점을 측정합니다.

  • 5610-6·5610-9: 6 ft 케이블을 갖춘 수조·드라이블럭 담금용 프로브입니다.
  • 5611A: 6 ft 케이블에 작은 팁을 달아 좁은 틈과 작은 시료를 빠르게 측정합니다.
  • 5611T: 20 ft 케이블로 액체에 통째로 담그는 바이오·제약 측정에 맞습니다.
  • 5665: 20 ft 케이블로 워크인 챔버 안쪽처럼 멀리 떨어진 지점까지 닿습니다.

1504·1524·1529 중심의 호환 리드아웃

호환 리드아웃은 1504, 1523, 1524, 1529, 1560, 1575A, 1590입니다. 1504와 1529는 Steinhart-Hart 식으로 저항을 온도로 환산합니다. 가장 좁은 불확도가 필요하다면 2563 표준 써미스터 모듈과 1590 슈퍼 온도계를 조합하세요.

교정 관리

써미스터 공인 교정과
NIST 소급 경로

표준 교정과 NVLAP 공인 교정 옵션 모두 NIST 소급 데이터로 공급됩니다. 기준기의 연간 드리프트를 이력으로 쌓아 두면 사용 빈도에 맞게 재교정 주기를 조정할 수 있습니다. 국내 KOLAS 교정을 원하시면 (주)테솔이 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

네 가지 팁 비교와
써미스터 공통 사양

항목5610-6 · 5610-95611A5611T5665
팁 · 시스스테인리스 시스실리콘 비드 프로브PTFE 캡슐 팁소형 담금형 스테인리스
크기3.2 mm × 152.4 mm · 3.2 mm × 228.6 mm1.5 mm × 25.4 mm3.2 mm × 28 mm3.2 mm × 76.3 mm
케이블6 ft6 ft20 ft20 ft
맞는 자리수조 · 드라이블럭 담금좁은 틈 · 빠른 반응액체 전체 담금 · 바이오 · 제약워크인 챔버 · 멀리 떨어진 지점
주문 번호5610-6-X · 5610-9-X5611A-11X5611T-X5665-X

시리즈 공통 사양

항목사양
측정 범위0 ~ 100 °C
공칭 저항10,000 Ω (25 °C)
교정 불확도 (표준 교정)±0.01 °C
교정 불확도 (공인 교정 옵션)±0.006 °C
드리프트±0.01 °C/년보다 작음 (k=3)
반복성±0.005 °C보다 좋음
교정 데이터R-T 표 (0.1 °C 간격) · 보간식 · NIST 소급
온도 특성음의 저항 온도계수 (NTC)
자기가열 (5611A)무시할 수준
공인 교정 옵션 대상단일 써미스터 또는 리드아웃 조합 시스템 (NVLAP)
종단INFO-CON · 베어 와이어 · 5핀 DIN · 금 핀 · 바나나 · 스페이드 · 미니 커넥터
종단 코드A · I · P INFO-CON (914X · 1521 · 1522 · 1523 · 1524) · B 베어 와이어 · D 5핀 DIN (트위너 온도계) · G 금 핀 · J 바나나 · L 소형 스페이드 · M 소형 바나나 · S 스페이드
호환 리드아웃1504 · 1523 · 1524 · 1529 · 1560 · 1575A · 1590
가장 좁은 불확도 조합2563 표준 써미스터 모듈 · 1590 슈퍼 온도계
액세서리2601 프로브 휴대용 케이스

활용 분야

써미스터 기준 측정이
필요한 현장

  • 공기·액체·토양 측정 — 5610과 5665의 스테인리스 시스로 매체에 직접 넣어 온도를 읽습니다.
  • 챔버·인큐베이터 매핑 — 5611T와 5665의 긴 케이블로 문을 닫은 채 안쪽 지점까지 연결합니다.
  • 제약·바이오 — PTFE 캡슐 팁의 5611T로 액체 시료의 온도를 기록합니다.
  • 좁은 시료 측정 — 소형 팁의 5611A로 작은 시료와 좁은 틈의 온도를 측정합니다.

선택 가이드

팁 형상으로 고르는
써미스터 프로브

이럴 때 (현장 조건)권장 모델선택 이유
스테인리스 시스로 공기나 토양을 측정할 때5610-6 · 5610-93.2 mm 스테인리스 시스가 두 가지 길이로 나와 매체 깊이에 맞춰 고를 수 있습니다.
짧은 담금 깊이에 소형 프로브가 필요할 때56653.2 mm × 76.3 mm 소형 담금형이라 담금 깊이가 짧아도 맞고, 20 ft 케이블로 먼 지점까지 닿습니다.
팁이 가장 작아야 할 때5611A네 모델 가운데 가장 작은 실리콘 비드 팁이라 좁은 틈과 작은 시료에 맞습니다.
말아 쓰거나 액체에 담글 때5611TPTFE 캡슐 팁에 20 ft 케이블을 갖춰 케이블을 말아 두거나 액체에 담가 사용하기 좋습니다.

구성·옵션

써미스터 기본 구성과
종단·교정 옵션

  • 구성품 — 프로브 1개와 0.1 °C 간격 R-T 표, 보간 수식 자료.
  • 옵션 — 종단 10종(A · B · D · G · I · J · L · M · P · S)과 NVLAP 공인 교정.
  • 별매 — 2601 프로브 휴대용 케이스.
  • 품번 — 5610-6-X · 5610-9-X · 5611A-11X · 5611T-X · 5665-X (X는 종단 코드).
