항온조 옆에서 기준 온도를⁣ 읽는 단채널 리드아웃

Fluke Calibration 1502A PRT · 1504 써미스터 리드아웃⁣ 온도 범위 : -200 ~ 962 °C⁣ 분해능 : 0.001 °C⁣ 여기 전류 : 0.5 · 1 mA 선택, 2 Hz

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 1502A는 100·25·10 Ω PRT를, 1504는 써미스터를 측정하는 1.0 kg 단채널 벤치 리드아웃(Tweener)입니다. 0 °C 리드아웃 정확도는 각각 ±0.006 °C와 ±0.002 °C(readout only)이며, 항온조와 드라이블럭 옆에서 기준 온도를 측정합니다.

ITS-90 식이 펌웨어에 내장되어 있어 프로브 계수만 입력하면 온도로 환산합니다. 두 모델은 크기, 표시부, 통신이 같고 입력과 정확도 사양만 다릅니다. 시스템 값은 리드아웃 값에 프로브 불확도를 따로 더해 정합니다. 이 리드아웃은 (주)테솔이 국내에 공식 공급합니다.

±0.006 °C

1502A 0 °C 리드아웃 정확도

±0.002 °C

1504 0 · 25 °C 리드아웃 정확도

100 · 25 · 10 Ω

1502A가 읽는 PRT

1.0 kg

본체 무게

특징

PRT와 써미스터를 읽는⁣ 1502A·1504 입력과 기능

핵심 특징현장에서 달라지는 점
100 · 25 · 10 Ω PRT 입력표준 PRT부터 고온용 10 Ω 프로브까지 한 대로 측정하므로 프로브를 바꿔도 리드아웃은 그대로 사용할 수 있습니다.
1504 써미스터 0 ~ 1 MΩ써미스터 범위 전체를 자동 범위로 측정하므로 범위를 직접 전환하지 않아도 됩니다.
ITS-90 식과 CVD 식 내장프로브 계수를 입력하면 온도로 바로 환산하므로 별도 계산 시트가 필요 없습니다.
전면 디지털 교정전면 버튼으로 리드아웃 교정을 진행할 수 있어 교정 작업 시간이 줄어듭니다.
LogWare 연동실시간 측정 데이터를 PC에 수집해 안정도 평가에 활용할 수 있습니다.
IEEE-488 옵션자동 교정 시스템에 연결해야 할 때 인터페이스를 추가할 수 있습니다.
FLUKE CALIBRATION 1502A/1504 - 숫자 표시창과 버튼이 있는 벤치형 온도미터
숫자 표시창과 버튼이 있는 벤치형 온도미터

프로브 선택

프로브 종단은⁣ 5핀 DIN 방식

1502A·1504는 5핀 DIN(D 종단) 프로브를 사용하며, INFO-CON 프로브는 연결할 수 없습니다. 프로브는 D 종단으로 주문하고, 1502A에는 5615, 5627, 5626, 5628, 5622를, 1504에는 5640-44, 5610-65를 조합하세요. 1502A는 25 Ω(5628)와 10 Ω(5624) 프로브도 측정하며, 0 ~ 20 Ω 구간에는 0.0005 Ω 저항 사양이 별도로 있습니다.

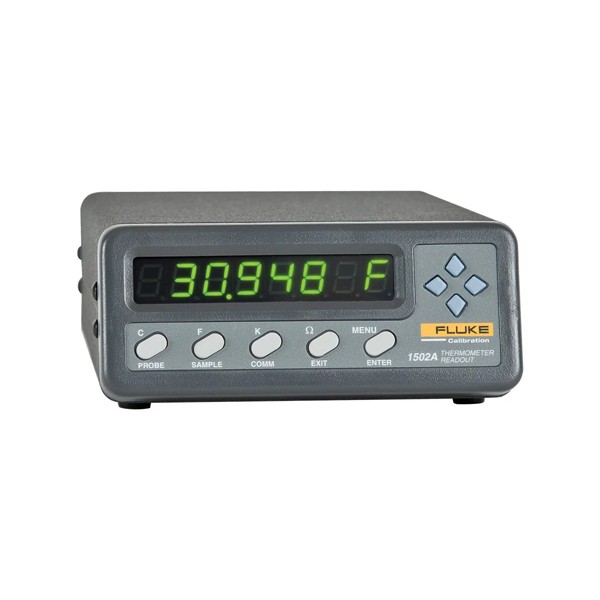

Fluke Calibration 1502A/1504 Tweener 온도미터 제품 사진

10 Ω 고온 PRT 연결

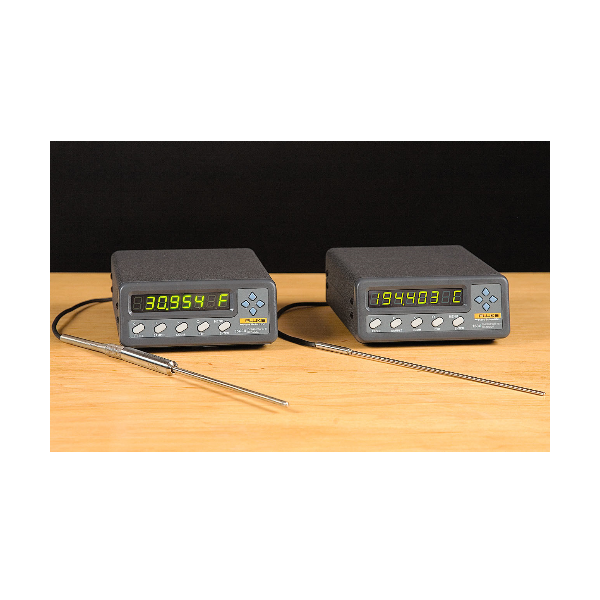

1502A는 10 Ω 프로브까지 측정하므로 고온 구간의 기준을 만들 수 있고, 1504는 5640 시리즈와 5610 계열 써미스터로 0 ~ 100 °C 기준을 구성합니다. 두 모델 모두 드라이블럭과 항온조 옆에서 단채널 기준기로 사용합니다.

사용 방법

1502A · 1504 Tweener⁣ RS-232 연결과 직렬 명령 예시

1502A와 1504는 뒷면 DB-9 RS-232 포트로 PC에 연결해 측정값을 읽고 설정을 바꿉니다. LogWare로 실시간 데이터를 PC에 모을 수 있고, 자동 교정 시스템에는 IEEE-488 옵션(2506)을 추가합니다.

소프트웨어·도구하는 일
RS-232 포트 (DB-9)8 data bits, 1 stop bit, no parity, RTS/CTS 흐름 제어로 PC와 통신
Comm 메뉴보율, 자동 전송 주기(SA PEr), 이중 모드(dUPL), 줄바꿈(LF) 설정
LogWare (9934-S · 9934-M)실시간 측정 데이터 수집과 안정도 평가
IEEE-488 옵션 (2506)GPIB 버스로 자동 교정 시스템 연결

처음 연결하는 순서

순서할 일
1차폐된 RS-232 케이블로 뒷면 DB-9 직렬 포트와 PC를 연결하세요.
2Menu 키를 눌러 SEt?가 표시되면 Comm을 선택하고, SErIAL 다음 bAUd에서 보율을 고릅니다. 기본값은 2400입니다.
3Enter로 SA PEr로 넘어가 자동 전송 주기를 hh:mm:ss로 정하세요. 0으로 두면 자동 전송이 꺼집니다.
4PC 쪽 터미널이나 프로그램의 보율, 이중 모드, 줄바꿈 설정을 본체와 같게 맞춥니다.
5*IDN?을 보내 응답을 확인한 뒤 F[ETCH?]나 T 명령으로 측정값을 읽으세요.

1502A · 1504 직렬 명령 예시

명령하는 일
*IDN?제조사, 모델 번호, 일련번호, 펌웨어 버전 읽기 (SCPI 호환)
F[ETCH?]측정값 읽기 (SCPI 호환)
T측정값을 라벨, 단위, 시각과 함께 읽기
U=C|F|K|O표시 단위 선택

대괄호 안은 생략할 수 있는 부분입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

RS-232 통신은 본체와 PC의 보율, 이중 모드, 줄바꿈 설정을 서로 같게 맞춰야 합니다. IEEE-488 옵션의 기본 주소는 22입니다.

사양

1502A · 1504⁣ 모델별 상세 사양

항목1502A1504
입력100 · 25 · 10 Ω PRT · IEC-751 "385" 산업용 RTD써미스터 (범위 제한 없음)
리드아웃 정확도 (readout only)±0.004 °C (-100 °C) · ±0.006 °C (0 °C) · ±0.009 °C (100 °C) · ±0.012 °C (200 °C) · ±0.018 °C (400 °C) · ±0.024 °C (600 °C)±0.002 °C (0 · 25 °C) · ±0.004 °C (50 °C) · ±0.010 °C (75 °C) · ±0.020 °C (100 °C)
온도 범위-200 ~ 962 °C써미스터 범위 전체
분해능0.001 °C0.0001 °C
저항 범위 · 정확도0 ~ 400 Ω 자동: 0.0005 Ω (0 ~ 20 Ω) · 25 ppm (20 ~ 400 Ω)0 ~ 1 MΩ 자동: 0.5 Ω (0 ~ 5 kΩ) · 100 ppm (5 ~ 200 kΩ) · 300 ppm (200 kΩ ~ 1 MΩ)
여기 전류0.5 · 1 mA 선택, 2 Hz2 · 10 µA 자동
특성화ITS-90 부구간 4 · 6 · 7 · 8 · 9 · 10 · 11 · Callendar-Van Dusen · IPTS-68Steinhart-Hart
프로브 (공칭)공칭 RTPW 10 ~ 100 Ω RTD · PRT · SPRT써미스터
동작 온도 범위16 ~ 30 °C13 ~ 33 °C
저항 분해능0 ~ 20 Ω: 0.0001 Ω · 20 ~ 400 Ω: 0.001 Ω0 ~ 10 kΩ: 0.01 Ω · 10 ~ 100 kΩ: 0.1 Ω · 100 kΩ ~ 1 MΩ: 1 Ω
호환 Fluke Calibration 프로브5615 · 5627 · 5626 · 5628 · 56225640-44 · 5610-65

시리즈 공통 사양

항목사양
표시부8자리 LED
통신RS-232 (IEEE-488 옵션)
프로브 연결5핀 DIN 4선식
크기61 × 143 × 181 mm
무게1.0 kg
측정 주기1초
디지털 필터지수형, 시정수 0 ~ 60초 (사용자 선택)
전원115 VAC (±10 %) 또는 230 VAC (±10 %), 50/60 Hz, 1 A
교정 (포함)인정 교정성적서 기본 포함

활용 분야

Tweener 리드아웃이⁣ 쓰이는 교정 작업

  • 실험실 기준 — 고정밀 PRT 교정의 기준 리드아웃으로 사용합니다.
  • MET/TEMP II 기준 — 소프트웨어 교정 시스템의 기준 온도계로 사용합니다.
  • 데이터 기록 — LogWare로 측정값을 모아 분석합니다.
  • 써미스터 점검 — 1504로 써미스터 프로브의 값을 측정해 상태를 점검합니다.
  • 10 Ω PRT 교정 — 10 Ω PRT를 측정해 고온 구간 기준으로 사용합니다.

선택 가이드

프로브 종류에 맞는 1502A·1504 선택

이럴 때권장 모델선택 근거
PRT 프로브를 읽을 때1502A100 · 25 · 10 Ω PRT 입력을 갖추어 표준 PRT부터 고온용 프로브까지 읽습니다.
써미스터 프로브를 읽을 때15040 ~ 1 MΩ 자동 범위로 써미스터 전 범위를 전환 없이 읽습니다.
두 종류를 함께 볼 때1502A + 1504 두 대크기와 통신이 같아 두 대를 나란히 설치해 운용하기에 적합합니다.

구성·옵션

1502A·1504 옵션과 액세서리

품번설명
1502A트위너 PRT 리드아웃
1504트위너 써미스터 리드아웃
9934-SLogWare, 단일 채널, 단일 사용자
9934-MLogWare, 단일 채널, 복수 사용자
9320A배터리 팩 (충전 후 36시간 사용)
9301휴대용 케이스, 트위너와 12 in 프로브 수납
2506IEEE-488 옵션
2505예비용 커넥터
2508직렬 케이블 키트

교정

리드아웃 정기 교정과⁣ KOLAS 인정 범위 확인

리드아웃은 프로브와 별도로 교정 이력을 관리하므로, 교정점은 사용하는 프로브의 온도 구간에 맞춰 정하세요. 리드아웃 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 교정점을 확인한 뒤 안내해 드립니다.
