Additel ADT286 다기능 정밀 온도미터

Additel ADT286 다기능 정밀 온도미터

MODEL
ADT286
브랜드
ADDITEL

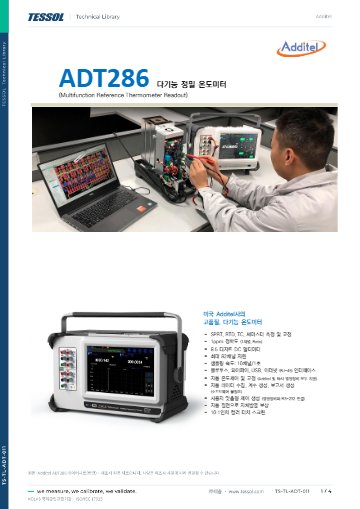

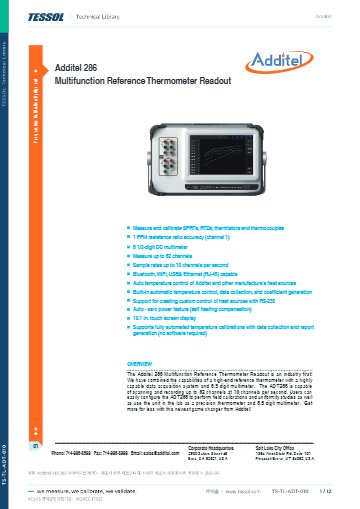

제품 자료
제품문의 구매하기

PC 없이 프로브 교정 계수까지
산출하는 기준 온도계 리드아웃

Additel ADT286 다기능 기준 온도계 리드아웃

견적 받기

Additel ADT286은 SPRT·PRT와 써미스터를 두 정밀 채널로 측정하는 10.1인치 터치스크린 다기능 기준 온도계 리드아웃(Reference Thermometer Readout)입니다. 100 Ω 외부 기준저항을 사용하면 저항비 0.26 ppm을 지원하고, 스캐너 모듈을 조합하면 82채널까지 확장할 수 있습니다.

DMM 기능과 교정 앱, 열원 제어 드라이버가 본체에 들어 있어 PC 없이 드라이웰과 항온조의 온도를 설정하고 프로브 교정 계수까지 산출합니다. 내부 기준 PT100 정확도는 0 °C에서 0.0038 °C(1년, slow)이며, 이 리드아웃은 (주)테솔이 국내에 공식 공급합니다.

0.26 ppm

100 Ω 외부 기준저항 저항비

0.0038 °C

PT100 0 °C 내부 기준 (1년, slow)

2 → 82채널

스캐너 모듈로 확장

10.1 in

터치스크린

특징

ADT286 기준 온도계의
측정·교정 기능

핵심 특징현장에서 달라지는 점
두 정밀 채널SPRT·PRT와 써미스터를 두 채널에서 측정하므로 기준 센서와 피교정 센서를 나란히 비교할 수 있습니다.

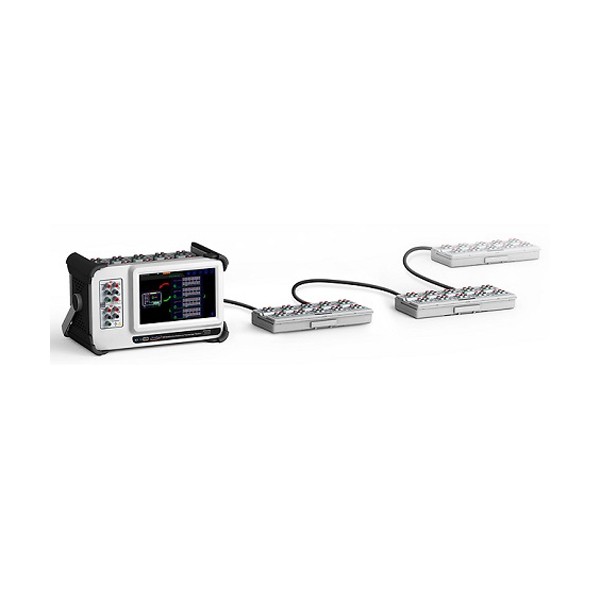

스캐너로 82채널 확장스캐너 모듈로 열전대 채널을 늘릴 수 있고 열전대 15종을 지원해, 매핑 작업에 필요한 장비 수가 줄어듭니다.
0.26 ppm 저항비외부 기준저항 조건에서 저항비를 측정하므로 SPRT 교정의 불확도 기여가 낮아집니다.
DMM 기능직류 전압·전류와 저항을 같은 본체에서 확인하므로 멀티미터를 따로 연결하지 않아도 됩니다.
열원 제어 드라이버드라이웰과 항온조의 설정 온도를 본체에서 바꿀 수 있어 교정 흐름을 자동으로 이어 갈 수 있습니다.
센서 라이브러리열전대 15종과 열저항체 18종, ITS-90 곡선 가운데 골라 사용하므로 계수를 입력하는 시간이 줄어듭니다.

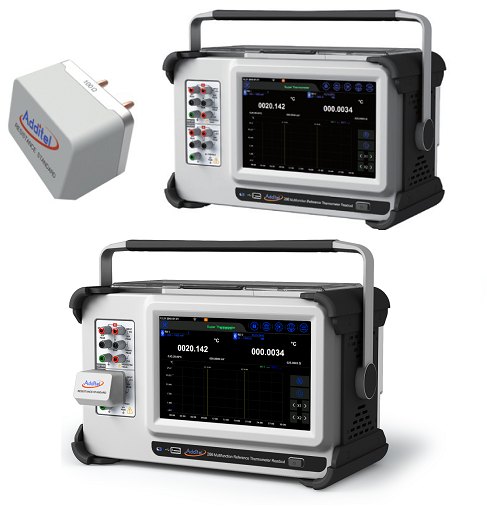

ADDITEL ADT286 - 터치 화면과 입력 단자가 있는 탁상형 온도미터 외형
터치 화면과 입력 단자가 있는 탁상형 온도미터 외형

정확도 조건

저항비 0.26 ppm이
적용되는 조건

0.26 ppm은 100 Ω 외부 기준저항(ADT280-RS-100)을 사용하고 400 Ω 범위에서 저항비가 0.90 ~ 1.10일 때의 1년 값입니다. 25 Ω 외부 기준저항을 100 Ω 범위에서 사용하면 같은 비 구간에서 0.6 ppm입니다. 모든 사양은 1년, slow 기준의 리드아웃 단독 값이므로, 시스템 불확도는 프로브 불확도를 더해 정하세요.

PC 없이 교정과 매핑

본체에 프로브 교정 루틴과 매핑·스위치 시험 앱이 들어 있어 교정 계수를 바로 산출하고, Additel 제품과 다른 브랜드 드라이블럭의 온도도 직접 제어합니다. 자기가열 보정 기능도 갖췄으며, 기준 프로브는 5626·5628이나 Additel AM1760·AM1762, 열전대는 5649·5650과 조합해 사용할 수 있습니다.

사용 방법

ADT286 이더넷·Wi-Fi 설정과
프로브 교정 루틴 순서

ADT286은 USB-A, USB-B, RJ45 이더넷, Wi-Fi를 갖추고, 본체 안의 프로브 교정 기능과 열원 제어 기능을 제공합니다. ACloud 서비스를 쓰면 Additel Link로 원격 확인할 수 있습니다.

소프트웨어·도구하는 일
Additel LinkACloud 서비스로 본체 실시간 상태와 데이터를 확인
Temperature Source Management드라이웰·항온조 등 열원을 최대 4대까지 등록해 제어
Command Communication Tool열원에 네트워크 또는 시리얼로 시험 명령 전송

처음 연결하는 순서

순서할 일
1Communication Settings의 Ethernet에서 DHCP 또는 수동(Manually) 주소를 정하고 네트워크 케이블을 연결합니다.
2무선으로 쓰려면 Communication Settings의 Wi-Fi Communication에서 WLAN을 켜고 접속할 무선 네트워크를 선택합니다.
3열원을 제어하려면 Temperature Source Management에서 열원 종류와 통신 방식을 고르고, 네트워크면 IP 주소와 포트를, 시리얼이면 통신 속도·패리티·데이터 비트·정지 비트를 입력합니다.
4Main Menu > Application > Probe Calibration에서 프로브 교정 기능을 엽니다.
5Command Communication Tool로 열원에 시험 명령을 보내 통신을 확인합니다.

데이터는 USB 메모리나 PC 소프트웨어로 CSV 형식으로 내보낼 수 있습니다. 시스템 업그레이드에 쓰는 USB 메모리는 FAT16 또는 FAT32여야 합니다.

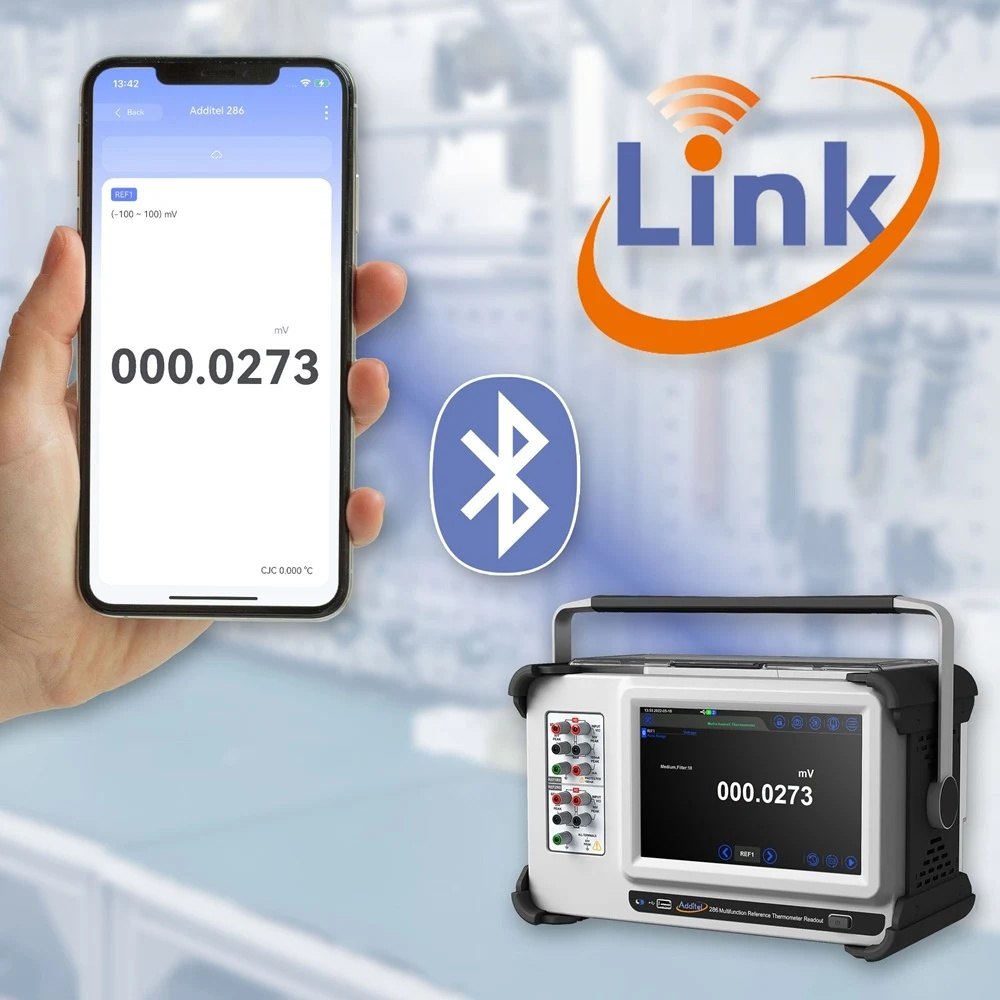

ADDITEL ADT286 - 스마트폰 앱에 측정 값이 표시되는 블루투스 연동 화면
스마트폰 앱에 측정 값이 표시되는 블루투스 연동 화면

사양

ADT286 상세 사양
(1년 · slow 기준)

항목사양 (1년, readout only)
저항비 (100 Ω 외부 기준저항 · 400 Ω 범위)0.26 ppm (비 0.90 ~ 1.10) · 0.81 ppm (1.10 ~ 2.00) · 0.95 ppm (0.50 ~ 0.90) · 1.2 ppm (0.25 ~ 0.50) · 2 ppm (2.00 ~ 4.00)
저항비 (25 Ω 외부 기준저항 · 100 Ω 범위)0.6 ppm (0.90 ~ 1.10) · 0.85 ppm (1.10 ~ 2.00) · 1.5 ppm (0.50 ~ 0.90) · 2.5 ppm (0.25 ~ 0.50) · 1.5 ppm (2.00 ~ 4.00)
PT100 (100 Ω 외부 기준)0.07 mK (0.01 °C) · 0.42 mK (231.93 °C) · 1.47 mK (419.53 °C) · 2.11 mK (660.32 °C)
PT100 (내부 기준, slow)0.0008 °C (-200 °C) · 0.0038 °C (0 °C) · 0.0089 °C (300 °C) · 0.0146 °C (600 °C)
직류 저항 0 ~ 400 Ω (내부, 4선식, slow)15 ppm 또는 0.4 mΩ · 여기 ±1 mA · 분해능 0.01 mΩ
써미스터 10 kΩ (slow)0.0008 °C (0 °C) · 0.0011 °C (50 °C) · 0.0039 °C (100 °C) · 0.0174 °C (150 °C)
열전대 (slow)CJC ±0.1 °C (23 ± 5 °C) · K형 0.018 °C (0 °C) · 0.026 °C (660 °C) · 0.043 °C (1372 °C) (스캐너 모듈, CJC·열전대 오차 제외) · ±100 mV, 분해능 0.01 µV
DMM직류 전압 50 V · 직류 전류 100 mA · 저항 100 MΩ까지
직류 전압 (100 mV ~ 50 V)분해능 0.01 µV · 14 ppm + 0.38 ppm (10 V에서)
직류 전류 (100 µA ~ 100 mA)분해능 0.01 nA · 60 ppm + 2 ppm (1 mA에서)
저항 (0 ~ 100 MΩ)분해능 0.01 mΩ · 15 ppm + 1.3 ppm (10 kΩ에서)
센서 라이브러리열전대 15종 · 열저항체 18종 · CVD · ITS-90 · 표준 RTD · 써미스터 곡선
메모리 · 통신10 G (시간 기록) · USB-A · USB-B · RJ45 이더넷 · Wi-Fi
환경 · 크기동작 0 ~ 50 °C, 정확도 보증 구간 18 ~ 28 °C, 예열 90분 · 250 × 420 × 200 mm (H × W × D) · 8.39 kg
기본 구성단락 블록 · USB 케이블 · 시험 리드 4세트 · 퓨즈 · ISO 17025 인정 교정성적서

활용 분야

ADT286 기준 온도계가
쓰이는 교정 현장

  • SPRT·PRT 교정실 — 기준 프로브를 두 채널에서 읽어 비교합니다.
  • 열원 자동 교정 — 드라이웰과 항온조를 연결해 본체에서 설정 온도를 조정합니다.
  • 다점 매핑 — 스캐너로 열전대 채널을 늘려 여러 지점을 기록합니다.
  • PC 없는 교정 — 프로브 교정 루틴을 본체에서 실행해 계수를 산출합니다.
  • DMM 점검 — 전압과 저항을 같은 본체에서 확인합니다.

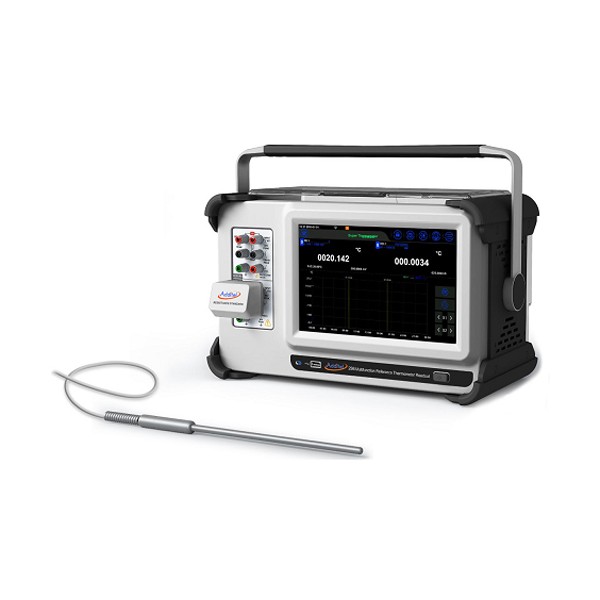

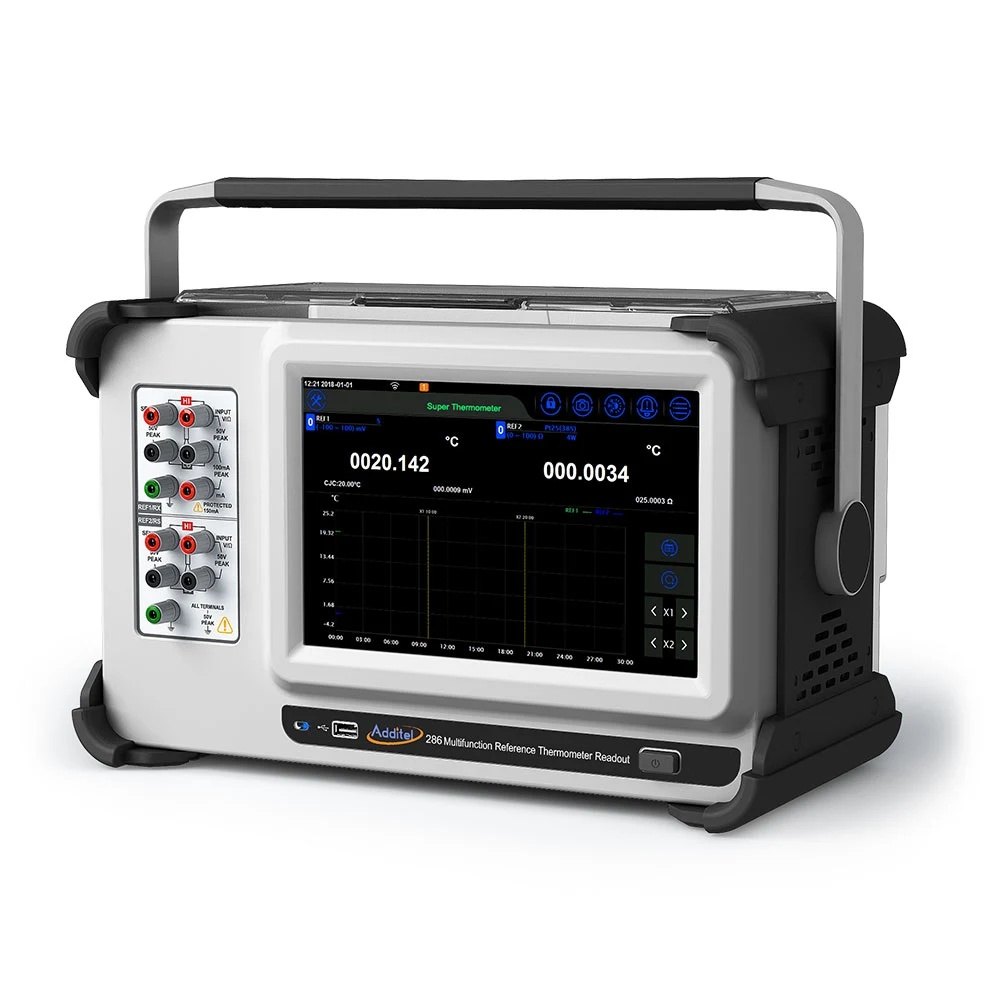

ADDITEL ADT286 - 손잡이와 큰 터치 화면이 있는 본체 비스듬한 모습
손잡이와 큰 터치 화면이 있는 본체 비스듬한 모습

선택 가이드

용도별 기준 온도계 리드아웃 선택

이럴 때권장 모델선택 근거
열전대를 많이 묶어 읽을 때ADT286 + 스캐너 모듈스캐너 모듈로 82채널까지 확장할 수 있습니다.
저항비 측정을 전문으로 할 때Fluke 1595A저항비 측정에 특화된 브리지형 온도계가 맞습니다.
PRT 한 채널 벤치 리드아웃이 필요할 때Fluke 1502A단채널 벤치형이라 구성이 단순합니다.

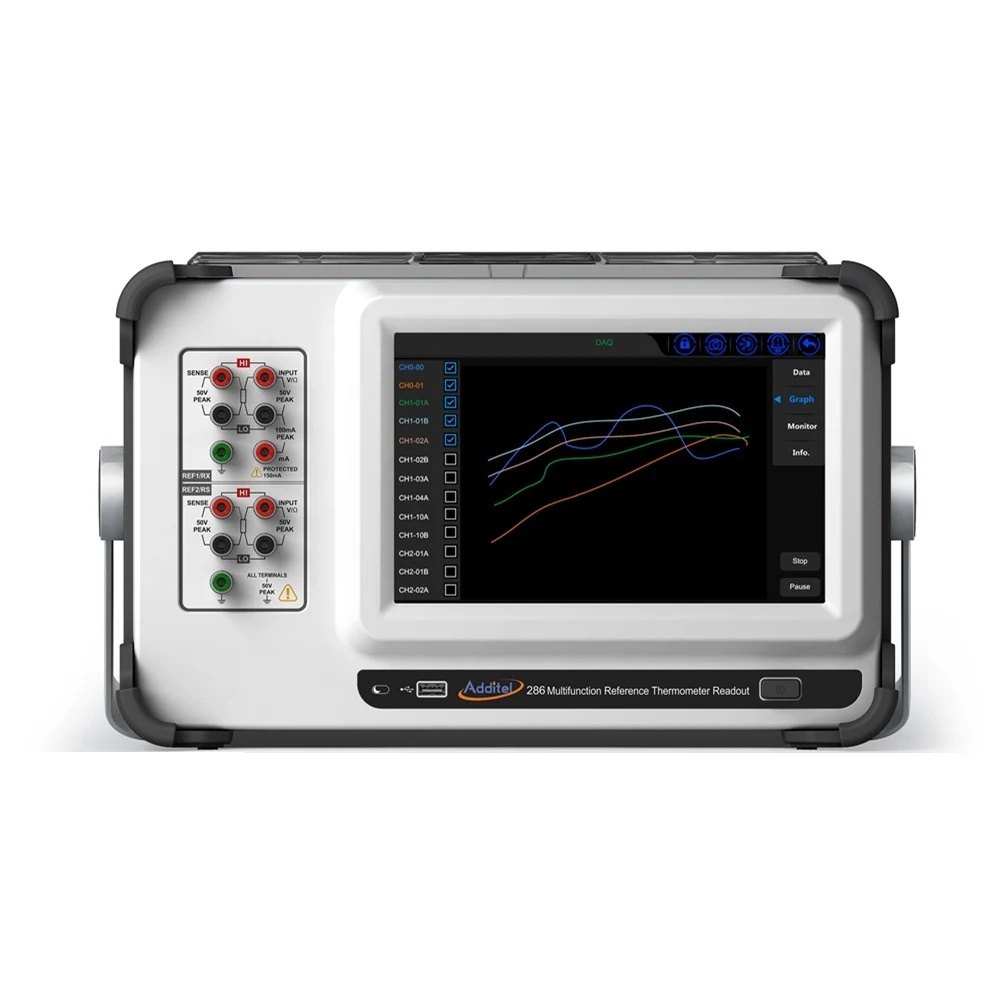

ADDITEL ADT286 - 그래프 화면과 입력 단자가 보이는 본체 전면
그래프 화면과 입력 단자가 보이는 본체 전면

구성·옵션

ADT286 구성품과 옵션

구분내용
구성품ADT286 본체 (2 정밀 채널)
구성품단락 블록 · USB 케이블 · 시험 리드 4세트 · 퓨즈
구성품ISO 17025 인정 교정성적서
옵션스캐너 모듈 (82채널까지 확장)

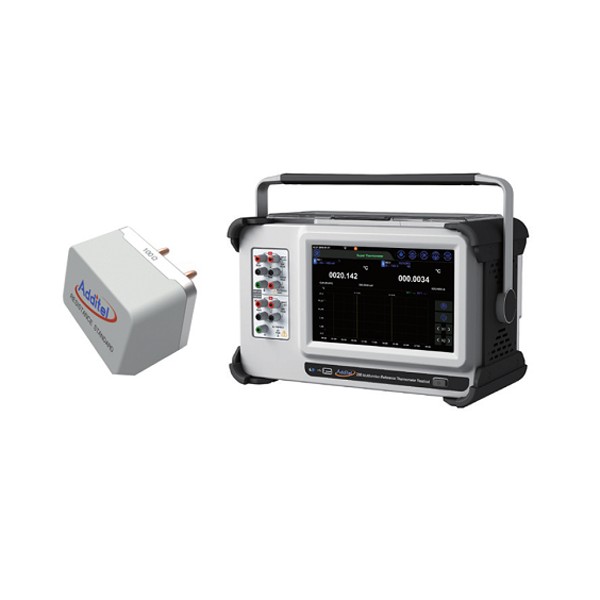

옵션100 Ω 외부 기준저항 ADT280-RS-100

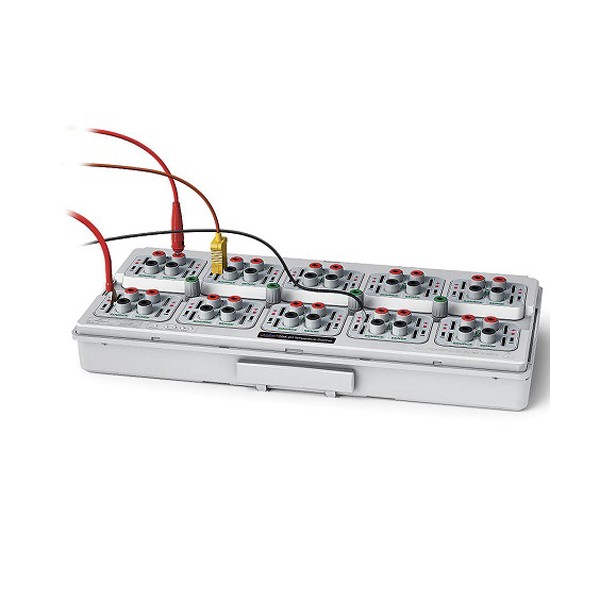

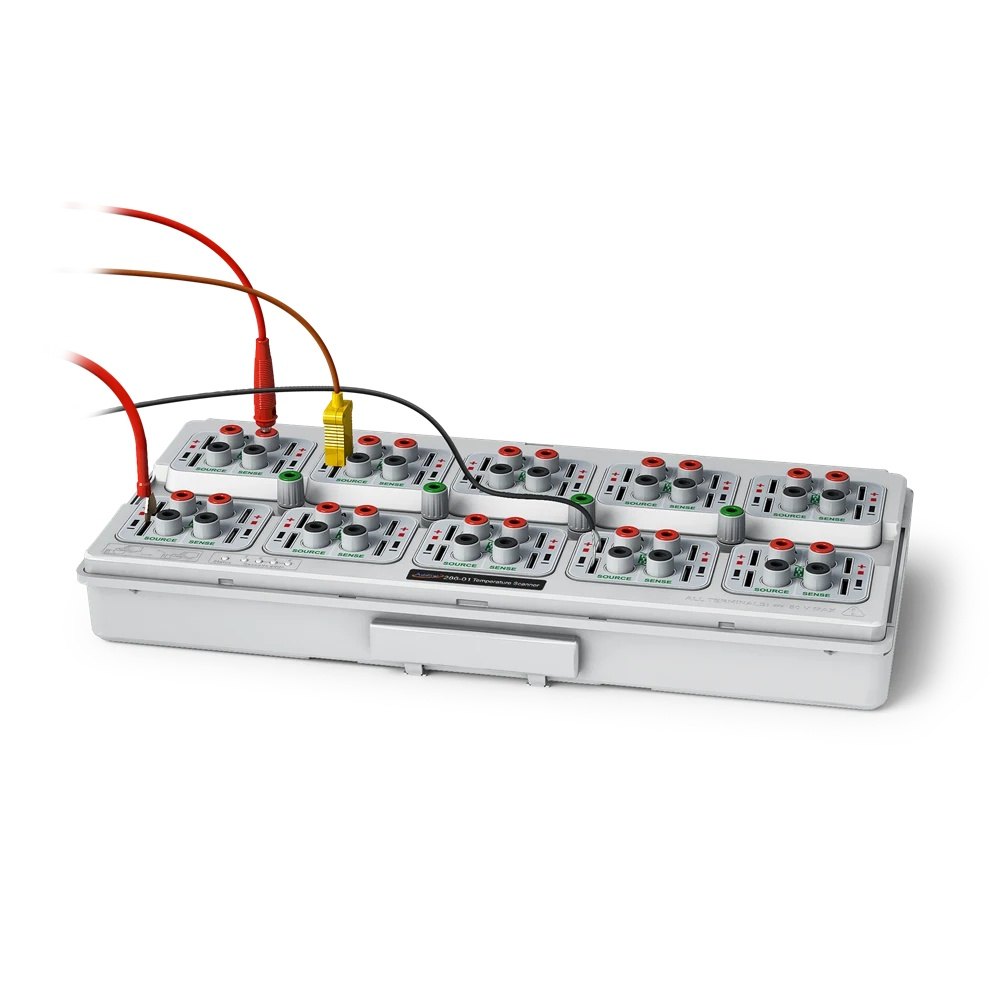

ADDITEL ADT286 - 리드선을 연결한 다채널 스캐너 박스 모습
리드선을 연결한 다채널 스캐너 박스 모습

교정

리드아웃·기준저항의
KOLAS 교정

외부 기준저항을 사용하는 구성이라면 기준저항의 교정 이력도 함께 관리해야 하므로, 리드아웃과 기준저항의 교정 주기를 맞춰 두세요. 두 장비의 교정은 (주)테솔이 KOLAS 인정 범위에 드는지 먼저 확인해 안내해 드립니다.
