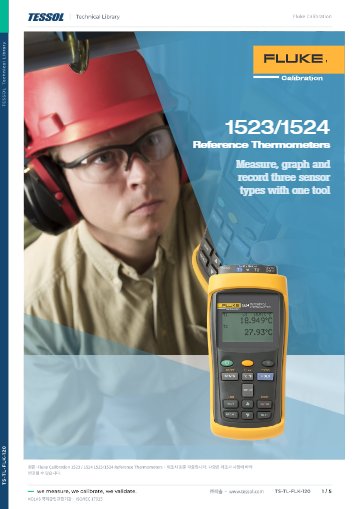

제품 자료: 1523/1524 Reference Thermometers 데이터시트(영문)

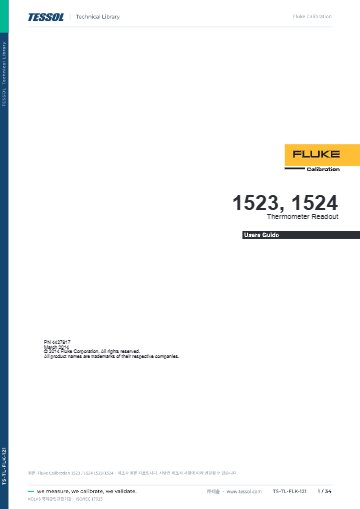

1523/1524 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

교정실과 현장에서
두 채널로 읽는 기준 온도계

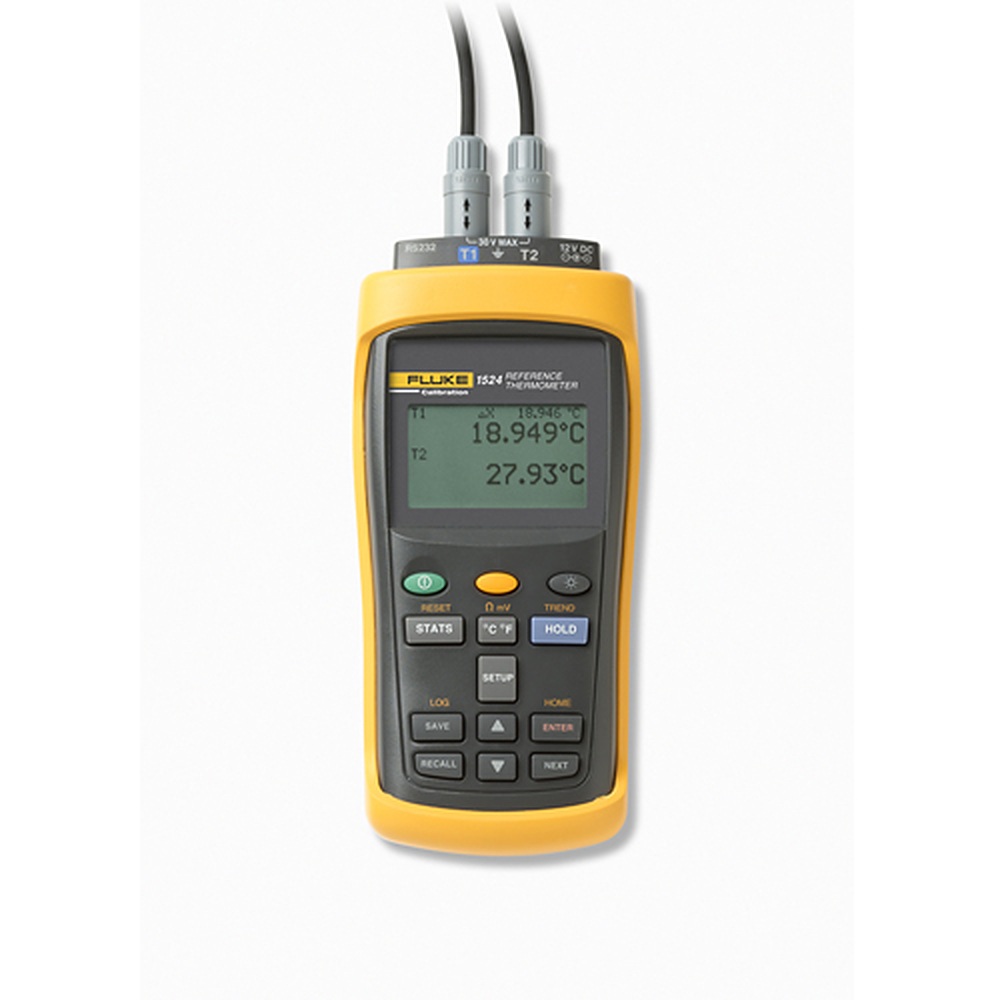

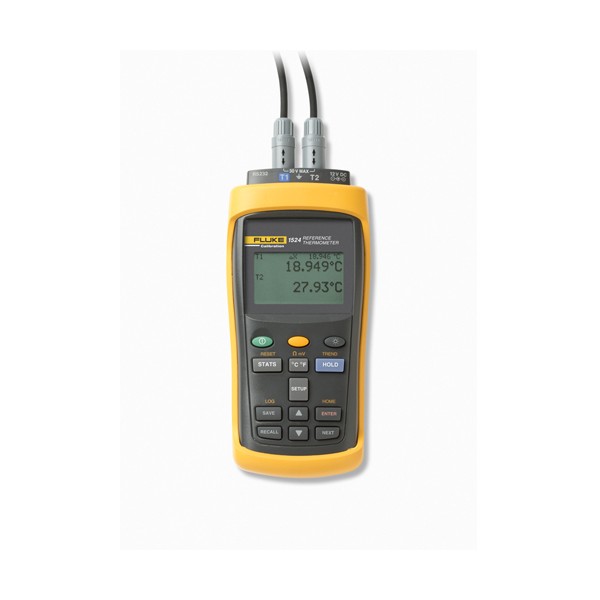

Fluke Calibration 1524 기준 온도계 리드아웃

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 1524는 PRT, 써미스터, 열전대 12종을 두 채널로 읽는 휴대형 기준 온도계 리드아웃(Reference Thermometer Readout)입니다. 0 °C PRT 리드아웃 정확도 ±0.015 °C(readout only)와 15,000점 기록을 갖춰 교정실과 설비 점검 현장의 기준 온도계로 사용합니다.

INFO-CON 커넥터가 프로브 계수를 직접 읽으므로 계수 입력 오류가 생기지 않습니다. PRT는 전류 방향을 바꿔 열기전력을 상쇄하며 읽습니다. 128 × 64 그래프 화면에는 온도 추세가 표시되며, 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

2채널

PRT·써미스터·열전대 12종 입력

±0.015 °C

PRT 0 °C 리드아웃 정확도

±0.002 °C

써미스터 0 °C 리드아웃 정확도

15,000점

시간·날짜 포함 기록 용량

특징

기준 프로브와 피교정 센서를
한 화면에서 비교

핵심 특징	현장에서 달라지는 점
두 채널	기준 프로브와 피교정 센서를 한 화면에서 함께 읽어 차이를 바로 확인합니다.
PRT·써미스터·열전대 12종	센서 종류가 바뀌어도 같은 리드아웃으로 읽으므로 교정할 수 있는 대상 범위가 넓어집니다.
INFO-CON 계수 읽기	꽂은 프로브의 계수를 커넥터에서 읽어 온도로 표시하므로 계수를 직접 입력하지 않아도 됩니다.
PRT 역전류 측정	전류 방향을 바꿔 열기전력을 상쇄하므로 소량의 열기전력이 있는 배선에서도 값이 안정됩니다.
15,000점 기록과 그래프 화면	온도가 안정되는 시점을 추세 그래프로 확인하고, 기록은 PC로 옮겨 분석할 수 있습니다.
AA 알칼라인 배터리 20시간 이상	콘센트가 없는 설비 현장에서도 하루 종일 점검을 이어 갈 수 있습니다.

readout only

리드아웃 정확도와
시스템 값의 차이

표의 PRT·써미스터·열전대 정확도는 리드아웃만의 값(readout only)이므로, 프로브의 교정 불확도와 드리프트를 더해야 온도계 시스템 값이 됩니다. 프로브 조합별 시스템 정확도는 사양 절의 조합 표에 있습니다. 프로브는 INFO-CON(-P) 종단을 갖춘 5615, 5626·5628, 5627A, 5606, 5610 계열 가운데 골라 짝지으세요.

드라이블럭 옆 2채널 비교

한 채널에 기준 프로브를, 다른 채널에 피교정 센서를 꽂고 차이를 바로 읽을 수 있습니다. 배터리로 동작하므로 교정실 밖 설비에서도 같은 방식으로 비교할 수 있습니다.

사용 방법

1524 온도미터
9940 IO Toolkit으로 기록 내려받기

1524는 RS-232 포트로 PC에 연결해 본체에 저장한 기록(15,000개까지)을 9940 IO Toolkit으로 내려받고 프로브 설정을 관리합니다. 장시간 기록에는 옵션 LogWare II를 사용합니다.

소프트웨어·도구	하는 일
9940 IO Toolkit v1.0	자동 기록(태그별)과 수동 기록(번호별) 내려받기, 기록 태그 관리
Probe settings (IO Toolkit)	프로브 설정 보기, 설정 파일 저장과 불러오기
Commands (IO Toolkit)	터미널 창에서 직렬 명령을 보내고 응답을 텍스트 파일로 저장
LogWare II (옵션)	PC에서 시간에 따른 측정 데이터 감시와 기록
2370 RS-232 케이블 · RS-232-USB 어댑터	PC 연결, USB 포트만 있는 PC에서 어댑터로 연결

처음 연결하는 순서

순서	할 일
1	본체에서 SAVE 키로 측정값을 기록점으로 저장하거나 Auto Log로 일련의 측정값을 기록하세요(Auto Log 조작은 사용자 설명서 확인).
2	RS-232 케이블로 1524의 Serial 포트와 PC를 연결합니다. USB 포트만 있는 PC는 RS-232-USB 어댑터를 사용하세요.
3	PC에 9940 IO Toolkit을 설치하고 실행하면 자동 감지로 연결된 1524를 찾습니다.
4	COM1이 아닌 포트를 쓴다면 Settings에서 COM 포트와 기본 보율을 지정하세요.
5	Log data 화면에서 자동 기록은 태그별로, 수동 기록은 번호별로 골라 PC로 내려받습니다.

연결이 감지되지 않으면 케이블이 널 모뎀 케이블인지 확인하세요. IO Toolkit은 한 번에 계측기 한 대만 연결하며, Log tags에서 바꾼 이름은 Upload를 눌러야 본체에 반영됩니다.

사양

1524 리드아웃
상세 사양

항목	사양
채널 · 입력	2채널 · PRT, RTD, 써미스터, 열전대 (C, E, J, K, L, M, N, T, U, B, R, S)
측정 범위	PRT -200 ~ 1000 °C · 열전대 -200 ~ 2315 °C · 정밀형 써미스터 -50 ~ 150 °C
PRT 리드아웃 정확도 (readout only)	±0.011 °C (-100 °C) · ±0.015 °C (0 °C) · ±0.019 °C (100 °C) · ±0.023 °C (200 °C) · ±0.031 °C (400 °C) · ±0.039 °C (600 °C)
써미스터 리드아웃 정확도	±0.002 °C (0 °C) · ±0.003 °C (25 °C) · ±0.006 °C (50 °C) · ±0.014 °C (75 °C) · ±0.030 °C (100 °C)
열전대 정확도 (예)	K형 ±0.24 °C (0 ~ 1370 °C) · J형 ±0.23 °C (0 ~ 1200 °C) (내부 기준접점 보상 기준)
열전대 B형	±0.85 °C (800 ~ 1000 °C)
열전대 C형	±0.32 °C (100 ~ 550 °C)
열전대 E형	±0.52 °C (-200 ~ 0 °C)
열전대 J형	±0.52 °C (-200 ~ 0 °C)
열전대 K형	±0.61 °C (-200 ~ 0 °C)
열전대 L형	±0.36 °C (-200 ~ 0 °C)
열전대 M형	±0.26 °C (-20 ~ 0 °C)
열전대 N형	±0.72 °C (-200 ~ 0 °C)
열전대 R형	±1.09 °C (-20 ~ 0 °C)
열전대 S형	±1.05 °C (-20 ~ 0 °C)
열전대 T형	±0.60 °C (-200 ~ 0 °C)
열전대 U형	±0.54 °C (-200 ~ 0 °C)
저항 정확도	0 ~ 400 Ω ±(0.004 % + 0.002 Ω) · 200 Ω ~ 50 kΩ ±(0.01 % + 0.5 Ω) · 50 ~ 500 kΩ ±(0.03 %)
전압 정확도	-10 ~ 75 mV ±(0.005 % + 5 µV)
여기 전류	1 mA (0 ~ 400 Ω) · 10 µA (0 ~ 50 kΩ) · 2 µA (50 ~ 500 kΩ)
샘플 간격	1초 (고속 모드 0.3초)
측정 속도	PRT 샘플당 0.45초 · 열전대·써미스터 샘플당 0.3초
기록	15,000점 (시간·날짜) · 통계 포함 25개
표시 · 통신	128 × 64 백라이트 LCD · RS-232
전원	AA 알칼라인 3개, 20시간 이상
크기 · 무게	96 × 200 × 47 mm · 0.65 kg
동작 온도	-10 ~ 60 °C (정확도 보증 구간 13 ~ 33 °C)
온도계수 (전압)	±(0.001 %/°C + 1 µV/°C) (-10 ~ 13 °C · 33 ~ 60 °C)
온도계수 (저항)	0.0008 %/°C + 0.0004 Ω (0 ~ 400 Ω, -10 ~ 13 °C · 33 ~ 60 °C)
비밀번호 잠금	채널별 · 리드아웃별
소프트웨어	9940 (무상) · LogWare II (옵션) · RS232-USB 어댑터

프로브 조합별 시스템 정확도

항목	5616-12	5615-6	5627A-12	5610-9
-200 °C	0.014 °C	0.025 °C	0.027 °C	해당 없음
0 °C	0.021 °C	0.021 °C	0.049 °C	0.009 °C
100 °C	0.027 °C	0.028 °C	0.065 °C	0.009 °C
300 °C	0.040 °C	0.043 °C	0.103 °C	해당 없음
420 °C	0.050 °C	해당 없음	0.130 °C	해당 없음

활용 분야

1524 기준 온도계가
쓰이는 교정실과 설비

교정실 — 항온조와 드라이블럭 교정기의 기준 온도계로 사용합니다.
설비 시동과 루프 점검 — 센서 루프를 확인하고 시동 값을 기록합니다.
문제 해결 — 이상한 측정값이 나올 때 원인을 현장에서 확인합니다.
열 설비 기록 — 서모웰, 엔진, 열교환기, 전기로의 온도를 기록합니다.
현장 이동 측정 — 배터리로 들고 다니며 여러 지점의 온도를 읽습니다.

선택 가이드

채널 수와 형태에 맞는 리드아웃 선택

이럴 때	권장 모델	선택 근거
프로브 두 개를 동시에 읽을 때	1524	2채널 휴대형이라 기준 프로브와 피교정 센서를 두 채널에 꽂아 차이를 읽습니다.
열전대를 여러 개 섞어 읽을 때	Fluke 1529 Chub-E4	4채널 구성이라 열전대 여러 개를 한 대에 연결해 읽기에 적합합니다.
PRT 단채널 벤치 리드아웃이 필요할 때	Fluke 1502A	벤치형 단채널이라 PRT 하나를 실험실에서 읽는 용도에 맞습니다.

구성·옵션

1524 구성품과 옵션 품번

품번	설명
1523-CASE	케이스, 리드아웃과 프로브 휴대용
TPAK	ToolPak, 미터 행잉 키트
5610-9-P	정밀형 써미스터 프로브, 스테인리스강 (1/8" × 9")
5615-6-P	PRT 프로브, 100 Ω (3/16" × 6")
FLUKE80PK	열전대 프로브, K형 비드
2370	RS-232 케이블
2373-LPRT	어댑터, Lemo - 미니 그래버 (4선식)
2373-LTC	어댑터, Lemo - 범용 TC
2384-P	스마트 커넥터, PRT (회색 캡), 예비용
2384-T	스마트 커넥터, TC (청색 캡), 예비용
2523-256	RS-232 광절연기, 12 VDC

교정

1524와 기준 프로브의
교정 주기와 KOLAS 범위

리드아웃과 프로브는 각각 교정 불확도를 갖기 때문에 두 장비의 교정 주기를 맞춰 관리하면 시스템 값을 산출하기 쉽습니다. 1524와 기준 프로브의 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

1524와 함께 보는 기준 온도 장비

1524의 ±0.015 °C가 온도계 전체 정확도입니까?
아닙니다. readout only 값입니다. 프로브의 교정 불확도와 드리프트를 더해야 온도계 시스템 값이 됩니다.
1524는 기록을 몇 점까지 저장합니까?
시간과 날짜가 찍힌 15,000점까지 저장합니다.
INFO-CON 프로브는 어떻게 사용합니까?
프로브를 꽂으면 계수를 커넥터에서 읽어 바로 온도로 표시합니다. 계수를 따로 입력하지 않아도 됩니다.
1524는 배터리로 얼마나 사용할 수 있습니까?
AA 알칼라인 3개로 20시간 이상 사용할 수 있습니다. 화면은 128 × 64 백라이트 LCD입니다.
PRT의 열기전력은 어떻게 제거합니까?
1 mA 전류의 방향을 바꿔 가며 읽어 열기전력을 상쇄합니다.
