차고문이 열리고 닫히는 것을 접점으로 알리는 마그네틱 센서
Seco-Larm SM-226LQ 오버헤드 차고문 마그네틱 센서 접점 정격 : 0.1 A @ 100 VDC (최대) 동작 간격 : 70 mm (넓은 동작 간격) 스위치 수명 : 5,000만 회 (0.1 mA @ 5 VDC)
견적 받기NCD 한국 독점 공급 파트너

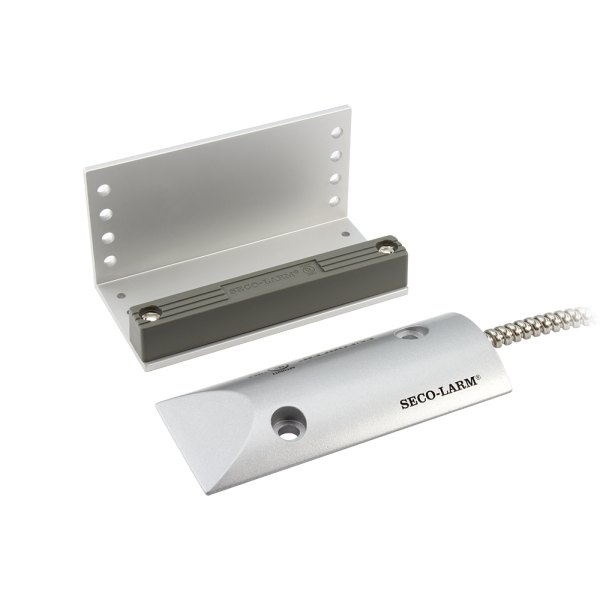

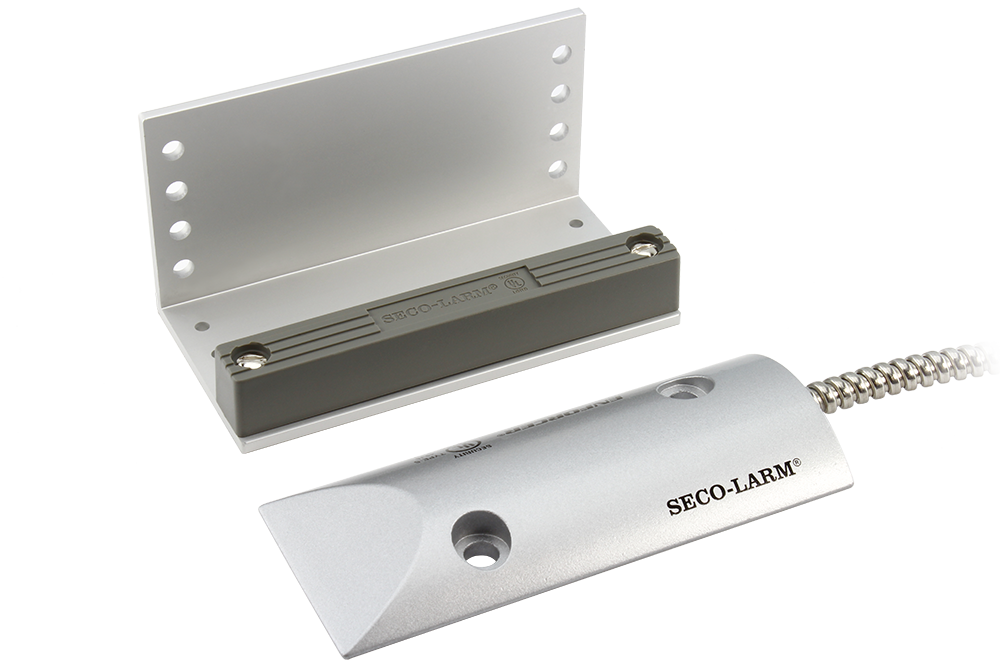

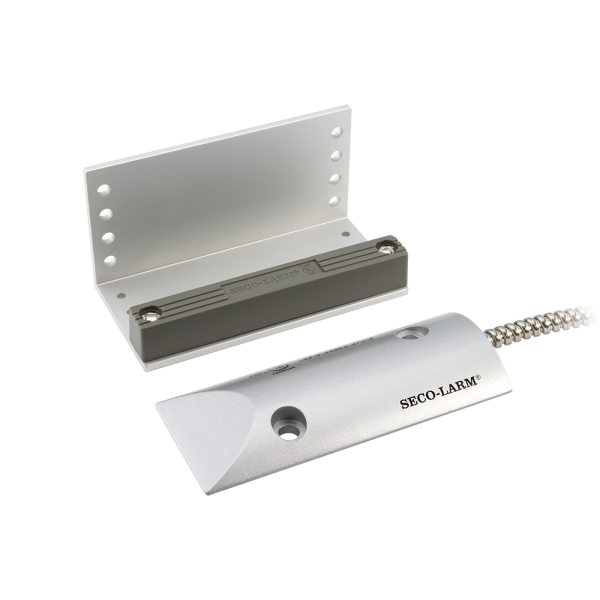

Seco-Larm SM-226LQ는 70 mm 동작 간격의 자기 리드 스위치로 오버헤드 차고문의 개폐 상태를 접점 신호로 출력하는 마그네틱 도어 센서(Overhead Door Magnetic Contact, 차고문 개폐 감지 센서)입니다. NCD IoT 컨트롤러에 연결해 문 열림 알림과 보안 연동을 구성합니다.
문이 닫히면 접점이 닫히고 열리면 접점이 열리는 N/O 구성이며, 주조 알루미늄 하우징과 61 cm 외장 케이블을 갖춰 차고 바닥 환경에서도 견고하게 사용합니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
특징
넓은 간격과 견고한 하우징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 넓은 동작 간격 | 동작 간격이 넓어 문이 흔들리거나 바닥이 고르지 않아도 감지가 끊기지 않습니다. |
| 도어 채널 맞춤 | 대부분의 도어 채널 폭에 맞게 조정해 현장별 가공이 필요 없습니다. |
| 주조 알루미늄 하우징 | 스위치가 곡선형 로우 프로파일 하우징 안에 있어 바닥에서 받는 충격을 견딥니다. |
| 마그넷 케이스 | L 브래킷형 회색 ABS 케이스가 자석을 감싸므로 설치가 쉽고 자석이 보호됩니다. |
| 접점 폐쇄 출력 | 문이 닫히면 접점이 닫히고 열리면 접점이 열려, 컨트롤러가 개폐 상태를 직접 읽습니다. |
| 금 도금 리드 접점 | 금 도금 위에 비활성 로듐을 입힌 접점으로 긴 수명을 확보합니다. |

설치 계획
설치 위치와 접점 조건
스위치는 차고 바닥 표면에 설치하고 자석은 문 하단의 L 브래킷에 고정합니다. 하우징은 110 x 44 x 11 mm, 자석 케이스는 100 x 51 x 51 mm입니다. 접점 정격은 0.1 A @ 100 VDC(최대), 1.0 A @ 10 VDC(최대), 10 W(최대)입니다. 연결할 컨트롤러 입력이 이 범위 안인지 먼저 확인하세요.
바닥 설치와 외장 케이블 배선
스위치 하우징을 차고 바닥 표면에 브래킷으로 고정하고 61 cm 외장 케이블을 벽면 쪽으로 배선합니다. 케이블 끝의 와이어 리드를 NCD IoT 컨트롤러의 접점 입력에 연결하면 문 개폐 상태가 알림이나 조명 동작으로 이어집니다.
사양
SM-226LQ 주요 사양
| 항목 | 사양 |
|---|---|
| 출력 | 접점 (문이 닫히면 닫힘, 열리면 열림), N/O 구성 |
| 루프 방식 | 폐루프 (UL 등재) |
| 접점 정격 | 0.1 A @ 100 VDC (최대), 1.0 A @ 10 VDC (최대), 10 W (최대) |
| 동작 간격 | 70 mm (넓은 동작 간격) |
| 스위치 수명 | 5,000만 회 (0.1 mA @ 5 VDC) |
| 동작 온도 | -25 °C – 70 °C |
| 스위치 하우징 치수 | 110 x 44 x 11 mm |
| 자석 케이스 치수 | 100 x 51 x 51 mm |
| 센서 하우징 | 곡선형 로우 프로파일 주조 알루미늄 |
| 자석 케이스 | L 브래킷 회색 ABS, Alnico 5 자석 |
| 스위치 | 자기 리드 스위치(SPST), 접점 폐쇄 출력 |
| 리드 접점 | 금 도금 아래 비활성 로듐 |
| 케이블 | 외장 케이블 와이어 리드 61 cm |
| 도어 채널 폭 | 대부분의 채널 폭에 맞게 조정 가능 |
| 설치 | 차고 바닥 표면 장착, 장착 브래킷 포함 |
| 구조 | 견고한 중량 설계 |
활용 분야
차고문 상태 감시 현장
- 차고 문 상태 감시 — 오버헤드 차고 문의 개폐 여부를 상시 확인합니다.
- IoT 컨트롤러 연동 — NCD IoT 컨트롤러에 접점 신호로 입력합니다.
- 보안 장비 연계 — 차고 문 상태를 접점으로 보안 장비에 전달합니다.
- 자동화 시나리오 — 문이 열리면 알림이나 조명 동작을 연결합니다.
구성·옵션
구성품과 설치 방식
| 구분 | 내용 |
|---|---|
| 구성품 | 센서 하우징, 마그넷 케이스 (L 브래킷), 장착 브래킷 |
| 케이블 | 외장 케이블, 와이어 리드 61 cm |
| 품번 | SM-226LQ |
| 설치 | 차고 바닥 표면 장착 |
관련 제품
SM-226LQ와 함께 보는 센서
SM-226LQ는 어떤 문에 설치합니까?
오버헤드 차고문에 사용하며 차고 바닥에 설치합니다. 문 하단의 L 브래킷 자석과 바닥의 스위치가 한 쌍으로 동작합니다.
연결할 컨트롤러의 조건은 무엇입니까?
NCD IoT 컨트롤러에 접점 신호로 연결합니다. 접점 정격은 0.1 A @ 100 VDC 이내이므로 입력 회로의 허용 전류를 확인하세요.
도어 채널 폭이 다르면 어떻게 합니까?
대부분의 도어 채널 폭에 맞게 조정할 수 있습니다. 동작 간격이 넓어 설치 오차가 있어도 감지가 유지됩니다.
SM-226LQ의 출력은 어떤 신호입니까?
접점 폐쇄 출력입니다. 문이 닫히면 접점이 닫히고 열리면 접점이 열립니다.
케이블 길이는 얼마입니까?
외장 케이블에 달린 와이어 리드가 61 cm입니다. 컨트롤러까지 거리가 멀면 연장 배선을 별도로 구성하세요.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
SM-226LQ는 어떤 문에 설치합니까?
오버헤드 차고문에 사용하며 차고 바닥에 설치합니다. 문 하단의 L 브래킷 자석과 바닥의 스위치가 한 쌍으로 동작합니다.
-
연결할 컨트롤러의 조건은 무엇입니까?
NCD IoT 컨트롤러에 접점 신호로 연결합니다. 접점 정격은 0.1 A @ 100 VDC 이내이므로 입력 회로의 허용 전류를 확인하세요.
-
도어 채널 폭이 다르면 어떻게 합니까?
대부분의 도어 채널 폭에 맞게 조정할 수 있습니다. 동작 간격이 넓어 설치 오차가 있어도 감지가 유지됩니다.
-
SM-226LQ의 출력은 어떤 신호입니까?
접점 폐쇄 출력입니다. 문이 닫히면 접점이 닫히고 열리면 접점이 열립니다.
-
케이블 길이는 얼마입니까?
외장 케이블에 달린 와이어 리드가 61 cm입니다. 컨트롤러까지 거리가 멀면 연장 배선을 별도로 구성하세요.
