NCD Veris Hawkeye® H922120A 분할 코어 전류 센서 0 ~ 120A AC ~ 0 ~ 5VDC

NCD Veris Hawkeye® H922120A 분할 코어 전류 센서 0 ~ 120A AC ~ 0 ~ 5VDC

MODEL
H922120A
브랜드
NCD
제품문의 구매하기

릴레이 컨트롤러가 설비 전류를
수치로 읽게 하는 AC 전류 센서

Veris Hawkeye 아날로그 전류 센서 5종

견적 받기

NCD 국내 정식 공급 파트너

Veris Hawkeye 아날로그 전류 센서는 흐르는 AC 전류에 비례하는 0-5 VDC 신호를 출력하는 AC 전류 센서(Current Transducer, 전류 변환기)입니다. 릴레이 컨트롤러의 아날로그 입력에 연결해 설비의 전류를 수치로 읽습니다.

전선을 관통시키는 솔리드 코어 3종과 전선을 끊지 않고 감싸는 스플릿 코어 2종이 있으며, 최대 200 A까지 전류 범위를 선택합니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

0-5 VDC

전류 비례 출력

5종

솔리드 · 스플릿 코어

최대 200 A

H722HC 선택 범위

0 – 10 A

H822 AC 범위

특징

비례 출력과
코어 방식 선택

핵심 특징현장에서 달라지는 점
비례 0-5 VDC 출력전류에 비례하는 전압 신호를 출력하므로 컨트롤러가 부하 전류를 연속값으로 읽습니다.
솔리드·스플릿 코어전선을 관통시키는 방식과 감싸는 방식 중에서 골라 설치 조건에 맞춰 배선 차단 여부를 정할 수 있습니다.
H722HC 선택 범위50, 100, 200 A 중에서 범위를 고를 수 있어 부하 크기에 맞는 분해능을 확보합니다.
H922 선택 범위30, 60, 120 A 중에서 범위를 고르는 분할 코어여서 운전 중인 설비에도 장착할 수 있습니다.
NCD 컨트롤러 호환Fusion, Reactor, ProXR AD8 시리즈 릴레이 컨트롤러와 호환되어 별도 변환 회로가 필요 없습니다.
산업용 등급열악한 환경에서 오래 사용하도록 설계되어 제어반 내부 설치에 적합합니다.

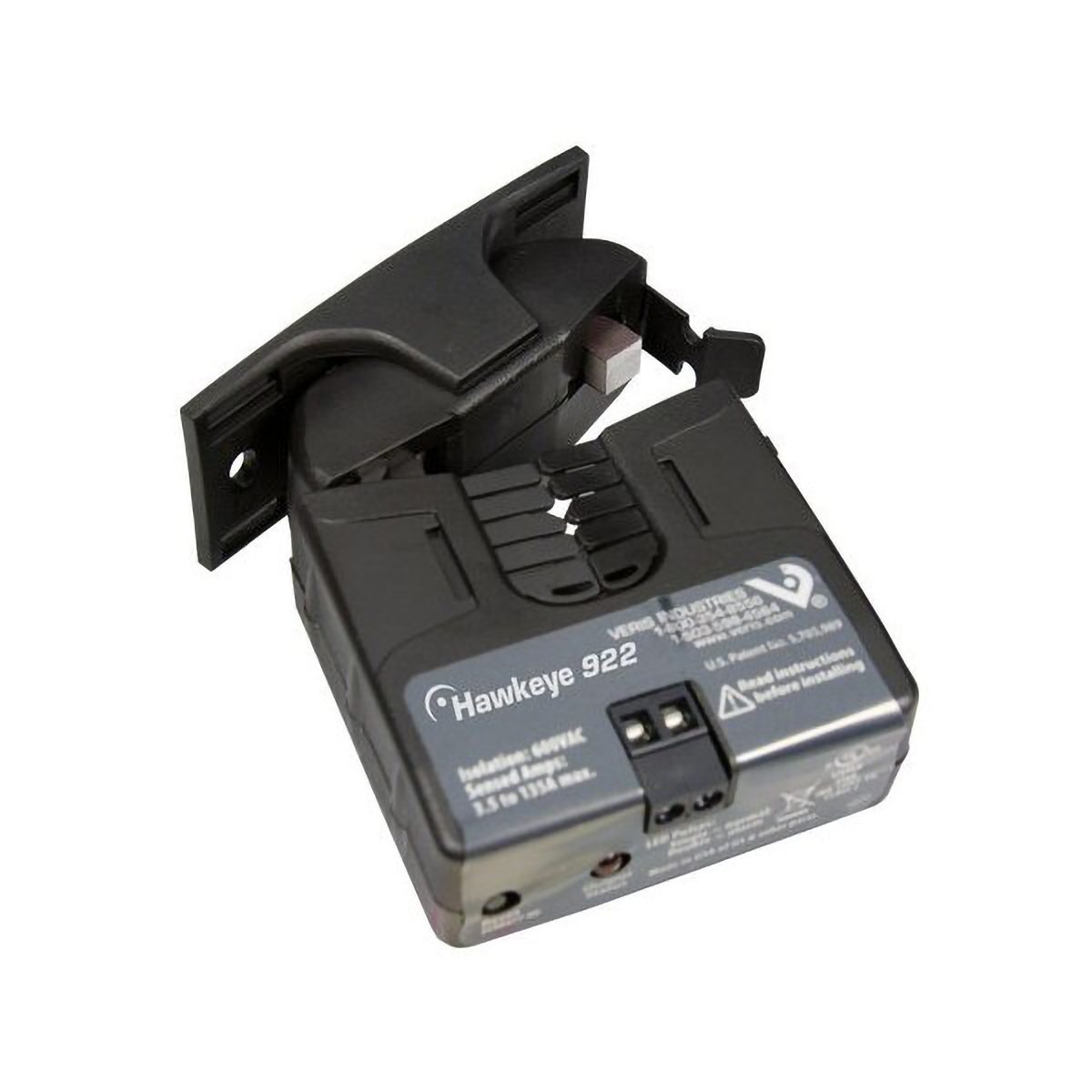

NCD H922120A - 단자가 보이는 분할 코어 전류 센서 외형
단자가 보이는 분할 코어 전류 센서 외형

코어 선택

솔리드와
스플릿 코어 선택

전선을 분리할 수 있으면 솔리드 코어(H822, H722, H722HC)를, 전선을 끊지 않고 설치해야 하면 스플릿 코어(H922, H922120A)를 선택합니다. 전류 범위는 H822가 0 – 10 A, H722가 0 – 60 A이며 H722HC와 H922는 사용자가 범위를 고릅니다.

활선 한 가닥만 코어에 통과

코어에는 활선(Hot) 한 가닥만 통과시킵니다. 여러 가닥이 함께 지나가면 자기장이 상쇄되어 전류를 읽지 못하며, DC 전류 측정에는 사용하지 않습니다. 정격 전류를 넘으면 센서나 컨트롤러가 손상될 수 있고, 센서마다 최소 감지 전류가 있으므로 부하 크기를 먼저 확인하세요.

사양

5종 모델별
코어와 전류 범위

모델코어전류 범위
H822솔리드 코어0 – 10 A AC
H722솔리드 코어0 – 60 A AC
H722HC솔리드 코어0 – 50 / 100 / 200 A AC (선택)
H922스플릿 코어0 – 30 / 60 / 120 A AC (선택)
H922120A스플릿 코어0 – 120 A AC

시리즈 공통 사양

항목사양
출력0-5 VDC 비례 출력
측정 대상AC 전류 (DC 전류 측정 불가)
선택 범위 모델H722HC 50 / 100 / 200 A, H922 30 / 60 / 120 A
호환 컨트롤러NCD Fusion, Reactor, ProXR AD8 시리즈
등급산업용

활용 분야

전류 모니터링
적용 현장

  • AC 부하 모니터링 — 장비가 사용하는 AC 전류를 0-5 V 신호로 읽습니다.
  • 에너지 모니터링 — 회로 전류를 아날로그 신호로 받아 소비 추이를 파악합니다.
  • 전류 기반 릴레이 제어 — Fusion·Reactor가 감지한 전류로 릴레이를 제어합니다.
  • I2C·IoT 장치 연동 — 0-5 V 입력이 있는 장치에 신호를 연결합니다.

선택 가이드

설치 방식에 따른
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
전선을 끊지 않고 설치할 때H922, H922120A스플릿 코어로 전선을 감싸 설치합니다.
전선을 관통시켜 설치할 때H822, H722, H722HC솔리드 코어로 구조가 단순합니다.
설정 전류 도달 여부만 알면 될 때H706, H806, H600같은 계열 접점 출력 모델입니다.

구성·옵션

품번과
출력 방식

구분내용
품번H822, H722, H722HC, H922, H922120A
출력0-5 VDC 비례 출력
선택 범위H722HC 50·100·200 A, H922 30·60·120 A
