NCD Veris Hawkeye® H722HC 솔리드 코어 전류 센서 0 ~ 50 / 100 / 200A AC에서 0 ~ 5VDC로 선택 가능

MODEL
H722HC
브랜드
NCD

최대 200 A까지 범위를⁣ 고르는 솔리드 코어

Veris Hawkeye H722HC 솔리드 코어 전류 센서⁣ 입력 범위 : 0-50 A⁣ 출력 : 0-5 VDC 아날로그⁣ 주파수 : 50-60 Hz

견적 받기

NCD 한국 독점 공급 파트너

Veris Hawkeye H722HC는 0-50 A, 0-100 A, 0-200 A 가운데 한 범위를 슬라이드 스위치로 고르는 솔리드 코어 전류 센서(Current Transducer)입니다. 선택한 범위에 비례하는 0-5 VDC 신호를 출력합니다. (주)테솔이 국내에 공식 공급합니다.

정확도는 F.S.의 10 %를 넘는 구간에서 F.S.의 ±2 %입니다. 조정식 브래킷이 있어 신규 배선 단계에서 코어 위치를 맞추기 쉽습니다.

50 · 100 · 200 A

선택 범위

0-5 VDC

비례 출력

±2 %

정확도(F.S. 10 % 초과)

18 mm

도체 통과 구멍

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

0-5 VDC

전류 비례 출력

5종

솔리드 · 스플릿 코어

최대 200 A

H722HC 선택 범위

0 – 10 A

H822 AC 범위

범위 선택

H722HC의 50 · 100 · 200 A⁣ 스위치 설정

H722HC 본체의 슬라이드 스위치로 측정 범위를 50 A, 100 A, 200 A 가운데 하나로 정합니다. 각 범위는 출하 때 교정되어 있어 스위치만 옮기면 됩니다. 범위 선택에 점퍼는 사용하지 않습니다.

설치 주의

H722HC 코어 통과와⁣ 정격 전류

  • 활선(Hot) 도체 한 가닥만 코어에 넣습니다. 여러 가닥을 함께 통과시키면 자기장이 상쇄되어 전류를 읽지 못합니다.
  • 선택한 범위를 넘는 전류가 흐르면 센서나 컨트롤러가 손상될 수 있습니다.
  • AC 전류 전용이며 DC 회로에는 사용하지 않습니다.

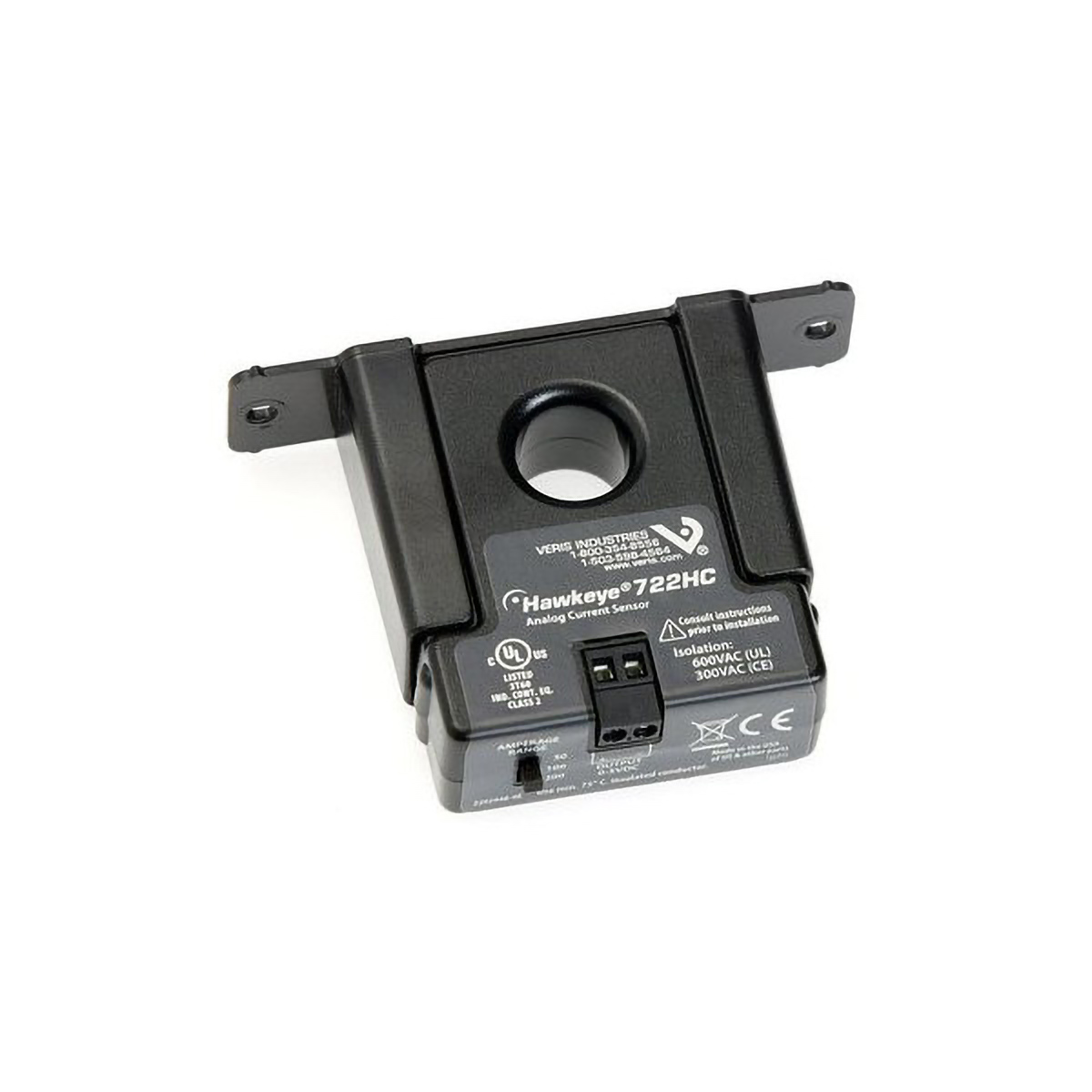

NCD H722HC - 관통 구멍과 단자가 있는 솔리드 코어 전류 센서
관통 구멍과 단자가 있는 솔리드 코어 전류 센서

사양

H722HC⁣ 범위·정확도·환경

항목사양
형태솔리드 코어, 조정식 브래킷
입력 범위0-50 A, 0-100 A, 0-200 A (슬라이드 스위치 선택)
출력0-5 VDC 아날로그
정확도F.S.의 10 % 초과 구간에서 F.S.의 ±2 %
주파수50-60 Hz
도체 통과 구멍0.7 in (18 mm)
단자 배선 규격24-14 AWG (0.2-2.1 mm²)
전원도체 유도 방식, 외부 전원 불필요
사용 온도-15-60 °C
사용 습도10-90 % RH, 결로 없음
인증UL, CE

활용 분야

전류가 큰 회로의⁣ 부하 추이

  • 에너지 모니터링 — 회로 전류를 아날로그 신호로 받아 소비 추이를 파악합니다.
  • AC 부하 모니터링 — 장비가 사용하는 AC 전류를 0-5 V 신호로 읽습니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

같은 계열

H722HC와⁣ 같은 계열 모델

  • H822 — 솔리드 코어, 0-10 A 고정, 0-5 VDC 출력
  • H722 — 솔리드 코어, 0-60 A 고정
  • H922 — 분할 코어, 0-30·60·120 A 중 선택
  • H922120A — 분할 코어, 0-120 A 고정
