NCD Veris Hawkeye® H722 솔리드 코어 전류 센서 0 ~ 60A AC ~ 0 ~ 5VDC

MODEL
H722
브랜드
NCD

60 A 범위가 고정된⁣ 솔리드 코어 센서

Veris Hawkeye H722 솔리드 코어 전류 센서⁣ 입력 범위 : 0-60 A AC⁣ 출력 : 0-5 VDC 아날로그⁣ 정확도 : 6 A 초과 구간에서 F.S.의 ±2 %

견적 받기

NCD 한국 독점 공급 파트너

Veris Hawkeye H722는 60 A까지의 AC 전류에 비례하는 0-5 VDC 신호를 출력하는 솔리드 코어 전류 센서(Current Transducer)입니다. 범위를 선택하는 H722HC와 달리 0-60 A로 정해져 있습니다. (주)테솔이 국내에 공식 공급합니다.

센서 전력은 측정하는 도체에서 유도되므로 외부 전원이 필요 없습니다. 정확도는 6 A를 넘는 구간에서 F.S.의 ±2 %입니다.

0-60 A

AC 입력 범위

0-5 VDC

비례 출력

±2 %

정확도(6 A 초과)

18 mm

도체 통과 구멍

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

0-5 VDC

전류 비례 출력

5종

솔리드 · 스플릿 코어

최대 200 A

H722HC 선택 범위

0 – 10 A

H822 AC 범위

릴레이 컨트롤러 연결

H722 출력으로⁣ 컨트롤러가 전류를 읽는 구성

H722의 0-5 VDC 출력은 NCD Fusion, Reactor, ProXR AD8 시리즈 릴레이 컨트롤러의 아날로그 입력에 연결합니다. Fusion과 Reactor는 감지한 전류를 기준으로 릴레이를 제어할 수 있습니다.

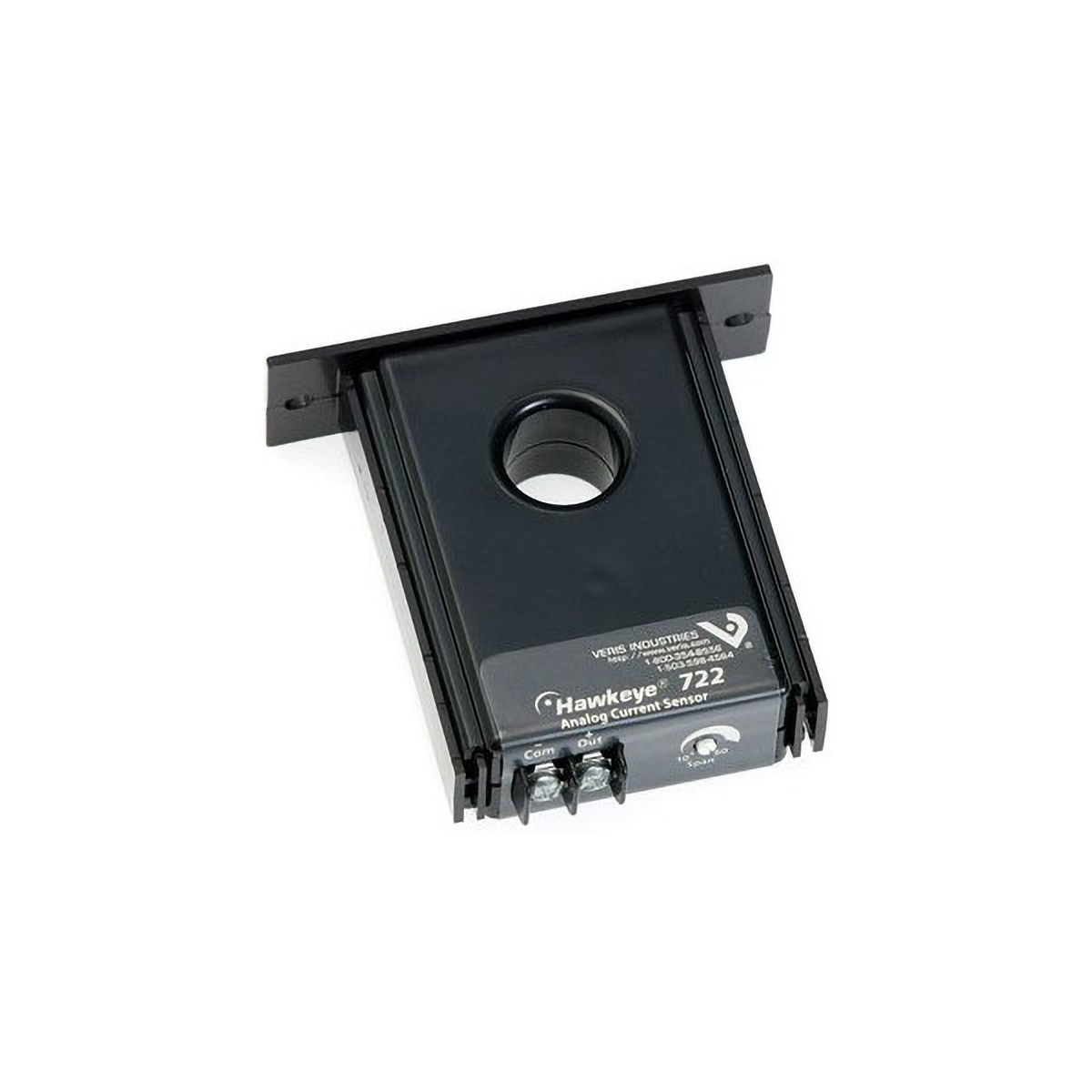

NCD H722 - 관통 구멍이 있는 사각형 솔리드 코어 전류 센서
관통 구멍이 있는 사각형 솔리드 코어 전류 센서

설치 주의

H722 통과 도체 수와⁣ 정격 한계

활선(Hot) 도체를 한 가닥만 코어에 통과시키세요. 여러 가닥을 함께 넣으면 자기장이 상쇄되어 전류를 읽지 못합니다. 60 A를 초과하면 센서와 컨트롤러가 손상될 수 있으며 DC 전류는 측정하지 못합니다.

사양

H722⁣ 전류·출력 사양

항목사양
형태솔리드 코어
입력 범위0-60 A AC
출력0-5 VDC 아날로그
정확도6 A 초과 구간에서 F.S.의 ±2 %
주파수50-60 Hz
도체 통과 구멍0.7 in (18 mm)
단자 배선 규격24-14 AWG (0.2-2.1 mm²)
전원센서 전력은 도체에서 유도
사용 온도-15-60 °C
사용 습도10-90 % RH, 결로 없음
인증UL, CE

활용 분야

H722로 읽는⁣ AC 부하

  • 전류 기반 릴레이 제어 — Fusion·Reactor가 감지한 전류로 릴레이를 제어합니다.
  • 에너지 모니터링 — 회로 전류를 아날로그 신호로 받아 소비 추이를 파악합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

같은 계열

H722와⁣ 같은 계열 모델

  • H822 — 솔리드 코어, 0-10 A 고정, 0-5 VDC 출력
  • H722HC — 솔리드 코어, 0-50·100·200 A 중 선택
  • H922 — 분할 코어, 0-30·60·120 A 중 선택
  • H922120A — 분할 코어, 0-120 A 고정
