운전 중인 배선에 달고 범위를 고르는 센서

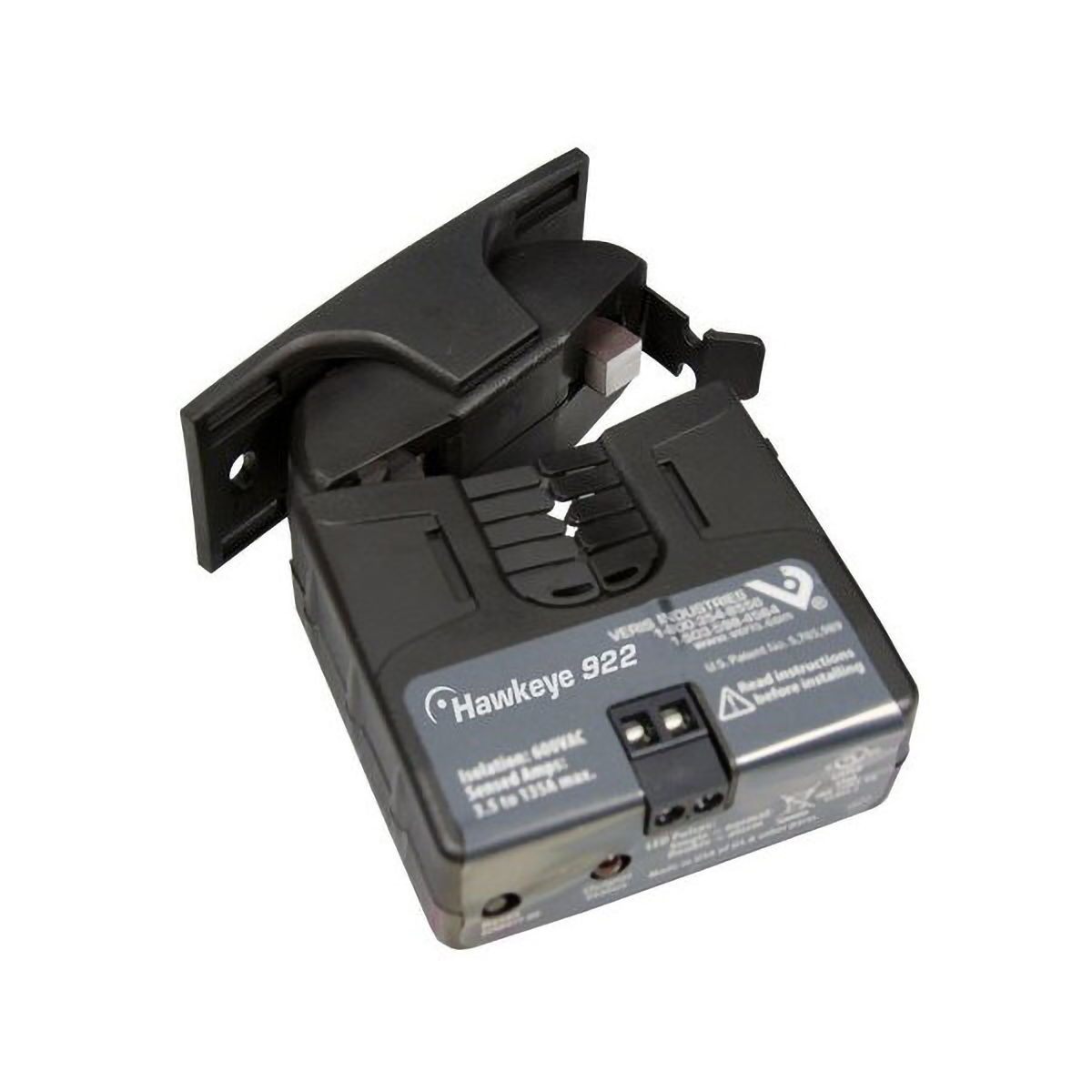

Veris Hawkeye H922 분할 코어 전류 센서 입력 범위 : 0-30 A 출력 : 0-5 VDC 아날로그 주파수 : 50-60 Hz
견적 받기NCD 한국 독점 공급 파트너
Veris Hawkeye H922는 0-30 A, 0-60 A, 0-120 A 중 한 범위를 슬라이드 스위치로 고르는 분할 코어 전류 센서(Split-Core Current Transducer)입니다. 선택한 범위에 비례하는 0-5 VDC를 출력하고, 자체 고정형(self-gripping) 구조라 운전 중인 배선에 도체를 풀지 않고 설치합니다. (주)테솔이 국내에 공식 공급합니다.
범위 스위치에는 120, 60, 30이 표시되어 있고 각 범위는 출하 때 교정되어 있습니다. 정확도는 F.S.의 10 %를 넘는 구간에서 F.S.의 ±2 %입니다.
제품 자료
제품 설명서와 자료
이 제품의 사용 설명서 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설치 순서
H922 브래킷 장착과 범위 설정 순서
| 순서 | 할 일 |
|---|---|
| 1 | 도체의 전원을 끄고 잠급니다. |
| 2 | 도체가 센서 구멍에 들어가는 설치 면을 고르고, 피복 없는 도체와 1/2 in(13 mm) 이상 띄웁니다. |
| 3 | 브래킷을 나사로 고정합니다. 브래킷은 양쪽 어느 면에도 달 수 있고 AH01 클립으로 DIN 레일에도 설치합니다. |
| 4 | 범위를 30, 60, 120 A 중에서 맞춥니다. |
| 5 | 0-5 VDC 출력을 컨트롤러에 연결합니다. |
| 6 | 센서를 도체에 끼워 브래킷에 고정하고, 컨트롤러 소프트웨어의 스케일을 선택한 범위에 맞춥니다. |
범위 조정
H922 120 A 초과 부하와 저전류 부하
120 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기를 사용하며, 5 A 변류기는 2차 측을 연결한 뒤에 전류를 가해야 합니다. 3 A 미만의 낮은 부하는 도체를 센서 구멍과 본체에 여러 번 감아 회전수를 늘리고, 컨트롤러에서 읽은 값을 회전수로 나눕니다.
사양
H922 범위·출력·환경
| 항목 | 사양 |
|---|---|
| 형태 | 분할 코어, 자체 고정형(self-gripping) |
| 입력 범위 | 0-30 A, 0-60 A, 0-120 A (슬라이드 스위치 선택) |
| 출력 | 0-5 VDC 아날로그 |
| 정확도 | F.S.의 10 % 초과 구간에서 F.S.의 ±2 % |
| 주파수 | 50-60 Hz |
| 도체 통과 구멍 | 0.8 in (21 mm) |
| 단자 배선 규격 | 24-14 AWG (0.2-2.1 mm²) |
| 전원 | 도체 유도 방식, 외부 전원 불필요 |
| 절연 등급 | 600 VAC RMS (UL), 300 VAC RMS (CE) |
| 사용 온도 | -15-60 °C |
| 사용 습도 | 10-90 % RH, 결로 없음 |
| 인증 | UL, CE |
활용 분야
범위를 바꿔 사용하는 가동 중 설비
- AC 부하 모니터링 — 장비가 사용하는 AC 전류를 0-5 V 신호로 읽습니다.
- I2C·IoT 장치 연동 — 0-5 V 입력이 있는 장치에 신호를 연결합니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
참고 사이트
같은 계열
H922와 같은 계열 모델
- H822 — 솔리드 코어, 0-10 A 고정, 0-5 VDC 출력
- H722HC — 솔리드 코어, 0-50·100·200 A 중 선택
- H722 — 솔리드 코어, 0-60 A 고정
- H922120A — 분할 코어, 0-120 A 고정
관련 제품
H922 신호를 받을 수 있는 제품
- Veris Hawkeye 전류 센서 (접점 출력)
- ExpertDAQ EX9022 RS485 2채널 아날로그 출력 모듈 (12비트)
- ExpertDAQ EX9024 RS485 4채널 아날로그 출력 모듈 (14비트)
H922의 범위는 어떻게 바꿉니까?
본체 슬라이드 스위치를 30, 60, 120 A 중 하나로 옮깁니다. 바꾼 뒤 컨트롤러의 스케일도 맞추세요.
H922를 전선을 끊지 않고 설치할 수 있습니까?
설치할 수 있습니다. 분할 코어이므로 도체를 분리하지 않고 끼웁니다.
H922와 H922120A는 무엇이 다릅니까?
H922는 30, 60, 120 A 중 범위를 선택하고, H922120A는 0-120 A로 고정된 모델입니다.
H922에서 120 A가 넘는 부하를 측정할 수 있습니까?
H922만으로는 측정하지 못합니다. 120 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기(CT)를 함께 사용합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
H922의 범위는 어떻게 바꿉니까?
본체 슬라이드 스위치를 30, 60, 120 A 중 하나로 옮깁니다. 바꾼 뒤 컨트롤러의 스케일도 맞추세요.
-
H922를 전선을 끊지 않고 설치할 수 있습니까?
설치할 수 있습니다. 분할 코어이므로 도체를 분리하지 않고 끼웁니다.
-
H922와 H922120A는 무엇이 다릅니까?
H922는 30, 60, 120 A 중 범위를 선택하고, H922120A는 0-120 A로 고정된 모델입니다.
-
H922에서 120 A가 넘는 부하를 측정할 수 있습니까?
H922만으로는 측정하지 못합니다. 120 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기(CT)를 함께 사용합니다.
