NCD Veris Hawkeye® H822 솔리드 코어 전류 센서 0 ~ 10A AC ~ 0 ~ 5VDC

MODEL
H822
브랜드
NCD

10 A 이하 소전류를⁣ 0-5 V로 읽는 센서

Veris Hawkeye H822 솔리드 코어 전류 센서⁣ 입력 범위 : 0-10 A AC⁣ 출력 : 0-5 VDC 아날로그⁣ 주파수 : 50-60 Hz

견적 받기

NCD 한국 독점 공급 파트너

Veris Hawkeye H822는 0-10 A 범위의 AC 전류를 0-5 VDC로 변환하는 솔리드 코어 전류 센서(Current Transducer)입니다. 범위가 0-10 A로 고정된 모델이며, 측정하는 도체에서 유도된 전력으로 동작해 외부 전원이 필요 없습니다. (주)테솔이 국내에 공식 공급합니다.

0-5 VDC 출력은 NCD Fusion, Reactor, ProXR AD8 시리즈 릴레이 컨트롤러의 아날로그 입력에 연결합니다. 솔리드 코어여서 도체를 코어 구멍(18 mm)에 통과시켜 설치합니다.

0-10 A

AC 입력 범위

0-5 VDC

비례 출력

18 mm

도체 통과 구멍

솔리드 코어

통과 설치

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

0-5 VDC

전류 비례 출력

5종

솔리드 · 스플릿 코어

최대 200 A

H722HC 선택 범위

0 – 10 A

H822 AC 범위

설치 주의

H822 코어에 넣는 도체와⁣ 정격 한도

코어에는 활선(Hot) 도체 한 가닥만 통과시킵니다. 여러 가닥이 함께 지나가면 자기장이 상쇄되어 전류를 읽지 못합니다. 10 A를 넘는 전류는 센서나 컨트롤러를 손상시킬 수 있고 DC 전류 측정에도 사용할 수 없습니다.

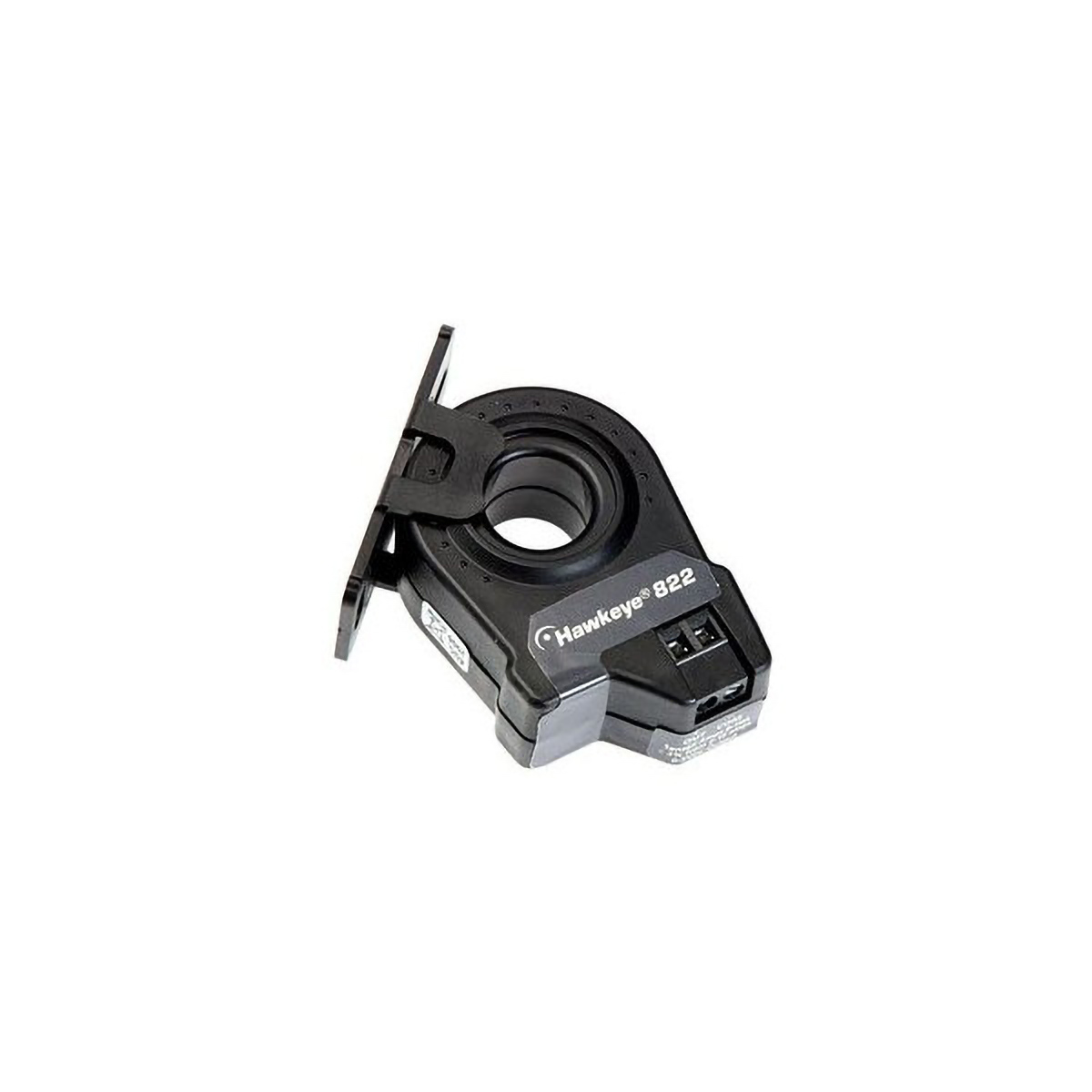

NCD H822 - 소형 솔리드 코어 전류 센서 외형
소형 솔리드 코어 전류 센서 외형

사양

H822⁣ 입력·출력·환경

항목사양
형태솔리드 코어
입력 범위0-10 A AC
출력0-5 VDC 아날로그
주파수50-60 Hz
도체 통과 구멍0.7 in (18 mm)
단자 배선 규격24-14 AWG (0.2-2.1 mm²)
전원도체 유도 방식, 외부 전원 불필요
사용 온도-15-60 °C
사용 습도10-90 % RH, 결로 없음
인증UL, CE

활용 분야

소형 설비의⁣ 전류 측정

  • AC 부하 모니터링 — 장비가 사용하는 AC 전류를 0-5 V 신호로 읽습니다.
  • I2C·IoT 장치 연동 — 0-5 V 입력이 있는 장치에 신호를 연결합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

같은 계열

H822와⁣ 같은 계열 모델

  • H722HC — 솔리드 코어, 0-50·100·200 A 중 선택
  • H722 — 솔리드 코어, 0-60 A 고정
  • H922 — 분할 코어, 0-30·60·120 A 중 선택
  • H922120A — 분할 코어, 0-120 A 고정

관련 제품

H822와 비교할⁣ 접점·출력 모듈
