Yocto·Android 개발을⁣ 바로 시작하는 CC6 개발 키트

Digi ConnectCore 6 Jumpstart 개발 키트 CC-WMX6-KIT⁣ 보드 · 모듈 : ConnectCore 6 모듈⁣ 프로세서 : NXP i.MX6Quad 1.2 GHz⁣ 저장 장치 : 플래시 4 GB

견적 받기

Digi 한국 독점 공급 파트너

Digi CC-WMX6-KIT는 i.MX6Quad 1.2 GHz ConnectCore 6 모듈을 얹은 SBC에 Yocto Linux와 Android 개발 소프트웨어를 묶은 Jumpstart 개발 키트(Development Kit)입니다. 플래시 4 GB와 DDR3 1 GB 구성이라 상자를 열면 바로 개발을 시작할 수 있습니다.

보드에는 802.11a/b/g/n 무선과 Bluetooth 4.0이 내장되어 있고, Kinetis Microcontroller Assist가 전원과 보조 기능을 관리합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1.2 GHz

i.MX6Quad 모듈 클럭

4 GB

모듈 플래시 저장 공간

1 GB

DDR3 시스템 메모리

Yocto

Linux 개발 소프트웨어 포함

특징

i.MX6Quad 모듈 SBC로⁣ 시작하는 개발

핵심 특징현장에서 달라지는 점
i.MX6Quad 1.2 GHz 모듈쿼드 코어 ConnectCore 6 모듈을 얹은 SBC라 영상·통신 응용의 시제품 성능을 미리 가늠할 수 있습니다.
플래시 4 GB, DDR3 1 GB운영체제와 애플리케이션을 보드 하나에 담을 수 있어 별도 저장 장치 없이 개발을 시작합니다.
802.11a/b/g/n과 Bluetooth 4.0무선 연결 기능이 내장되어 외부 모듈을 달지 않고도 연결 시험을 진행할 수 있습니다.
Kinetis Microcontroller Assist보조 마이크로컨트롤러로 전원을 관리하므로 저전력 설계를 평가하기에 알맞습니다.
Yocto Linux와 Android두 개발 소프트웨어가 키트에 포함되어 소프트웨어 환경을 구성하는 시간이 줄어듭니다.

키트 구성

CC-WMX6-KIT에 포함된⁣ 보드와 소프트웨어

키트의 중심은 ConnectCore 6 모듈(i.MX6Quad, 1.2 GHz)을 얹은 SBC입니다. 모듈은 플래시 4 GB와 DDR3 1 GB로 구성되고, 무선은 802.11a/b/g/n과 Bluetooth 4.0입니다.

소프트웨어는 Yocto Linux와 Android 개발 소프트웨어이며, 빠른 시작 안내서가 함께 들어 있습니다. 전원 공급 장치와 케이블 액세서리도 포함됩니다.

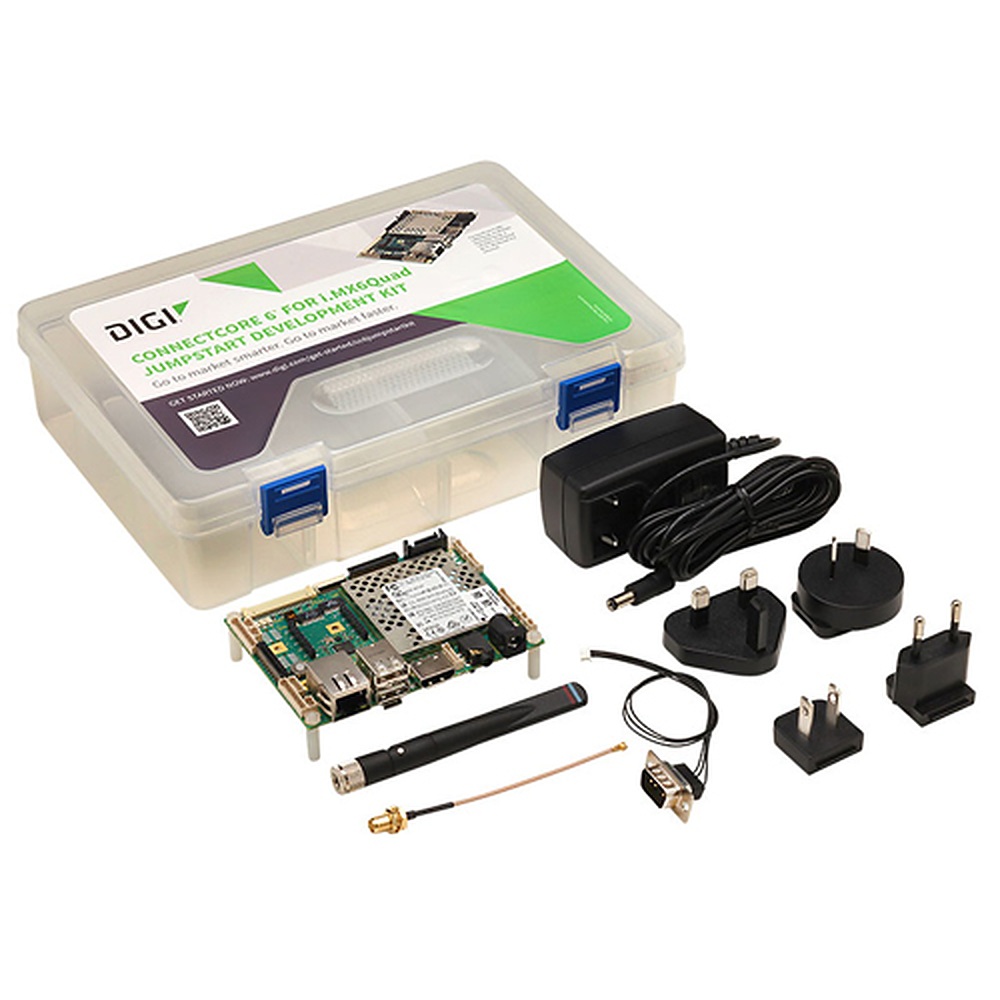

한 상자에 담긴 키트 구성품

SBC와 전원 공급 장치, 케이블 액세서리, 빠른 시작 안내서가 한 상자에 들어 있습니다. 안내서 순서대로 연결하면 같은 보드에서 Yocto Linux와 Android 환경을 차례로 시험할 수 있습니다.

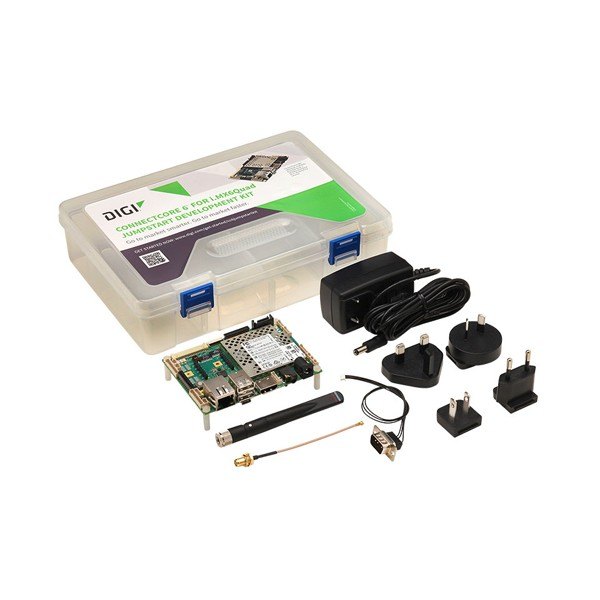

DIGI CC-WMX6-KIT - 개발 보드와 어댑터, 안테나 등이 담긴 키트 구성품
개발 보드와 어댑터, 안테나 등이 담긴 키트 구성품

소프트웨어 환경

Yocto와 Android⁣ 개발 환경

Yocto Linux는 임베디드 리눅스 이미지를 구성하는 개발 환경이고, Android 개발 소프트웨어는 화면이 있는 장치를 시험할 때 사용합니다. 두 환경이 모두 키트에 들어 있으므로 제품 방향에 맞는 쪽을 고르면 됩니다.

6N SBC 계열은 Bluetooth 5.0을 지원하지만 이 키트는 Bluetooth 4.0입니다. 무선 요구 사항이 높은 평가라면 6N SBC 키트(CC-WMX6N-KIT)를 검토하세요.

사용 방법

CC-WMX6-KIT⁣ Yocto 펌웨어 설치와 첫 부팅

CC-WMX6-KIT의 ConnectCore 6 SBC에는 Digi Embedded Yocto(Linux)를 U-Boot에서 설치하고, 시리얼 콘솔로 부팅과 로그인을 확인합니다. Android 개발은 Digi Embedded for Android 문서를 따릅니다. 애플리케이션 개발과 이미지 빌드에는 64-bit Linux 호스트 PC가 필요합니다.

소프트웨어·도구하는 일
Digi Embedded Yocto보드용 Linux 이미지 설치·빌드, 애플리케이션 개발
Digi Embedded for Android보드에 Android 설치와 개발
U-Boot부트로더 프롬프트에서 펌웨어 설치 명령 실행
시리얼 터미널CONS 포트 콘솔 접속, 부팅 메시지 확인
UUUUSB 연결로 호스트 PC에서 펌웨어 설치

처음 연결하는 순서

순서할 일
1콘솔 포트(CONS)에 시리얼 어댑터 케이블을 끼우고 시리얼 케이블로 호스트 PC와 연결합니다.
2이더넷 케이블을 연결하고 BOOT 마이크로 스위치가 모두 아래쪽인지 확인한 뒤 전원 공급 장치를 연결하세요.
3시리얼 터미널로 콘솔 포트에 접속합니다.
4전원을 켠 직후 시리얼 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
5Digi에서 받은 펌웨어 파일을 FAT 형식 microSD 카드에 복사해 넣고 install_linux_fw_sd 명령으로 설치합니다.
6설치가 끝나면 장치가 자동으로 부팅되며 사용자 root, 비밀번호 없이 로그인할 수 있습니다.

U-Boot 펌웨어 설치 명령 예시

명령하는 일
=> run install_linux_fw_sdmicroSD 카드의 펌웨어 설치
=> run install_linux_fw_usbUSB 메모리의 펌웨어 설치
=> setenv image-name core-image-base기본값 대신 설치할 이미지 지정(이후 설치 명령 실행)
=> fastboot 0UUU로 설치하기 위해 U-Boot를 fastboot 모드로 전환

예시는 Digi Embedded Yocto 5.0의 ConnectCore 6 SBC 문서 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

사양

CC6 모듈 SBC⁣ 상세 사양

항목사양
보드 · 모듈ConnectCore 6 모듈(i.MX6Quad, 1.2 GHz) 탑재 SBC
프로세서NXP i.MX6Quad 1.2 GHz
저장 장치플래시 4 GB
메모리DDR3 1 GB
무선802.11a/b/g/n
Bluetooth4.0
보조 컨트롤러Kinetis Microcontroller Assist
소프트웨어Yocto Linux, Android 개발 소프트웨어
문서빠른 시작 안내서
기타 구성품전원, 케이블 액세서리

활용 분야

ConnectCore 6 SBC로⁣ 검증하는 응용 분야

  • 산업용 제어 — 제어 장치 시제품을 SBC 보드로 만들어 성능을 가늠합니다.
  • 디스플레이 장치 — Linux와 Android로 화면이 있는 장치를 시험합니다.
  • 무선 장치 — 802.11 무선과 Bluetooth로 연결 기능을 검증합니다.
  • 소프트웨어 시험 — Yocto와 Android 환경에서 응용 소프트웨어를 시험합니다.

선택 가이드

SBC 계열별⁣ 권장 ConnectCore 키트

이럴 때 (현장 조건·규격)권장 모델선택 이유
6 계열 SBC 키트로 시작할 때CC-WMX6-KITi.MX6Quad 1.2 GHz 모듈 SBC에 Yocto와 Android 소프트웨어가 함께 들어 있어 6 계열 개발을 바로 시작할 수 있습니다.
6N 계열 SBC 키트가 필요할 때CC-WMX6N-KIT (ConnectCore 6N SBC)무선이 802.11a/b/g/n/ac와 Bluetooth 5.0으로 올라가 무선 요구가 높은 평가에 맞습니다.
6UL 계열 키트가 필요할 때CC-WMX6UL-KIT 개발 키트Pico-ITX SBC Pro 기반 소형 보드로 구성되어 6UL 계열을 평가할 때 맞습니다.
6+ 프로세서가 필요할 때CC-WMX6P-KIT 개발 키트i.MX6Plus 기반 6+ 모듈 SBC로 구성되어 6+ 프로세서를 평가할 때 맞습니다.

구성·옵션

키트 구성품과⁣ 포함 소프트웨어

  • 보드 · 모듈 — ConnectCore 6 모듈(i.MX6Quad, 1.2 GHz) 탑재 SBC, 플래시 4 GB, DDR3 1 GB입니다.
  • 무선 — 802.11a/b/g/n, Bluetooth 4.0, Kinetis Microcontroller Assist입니다.
  • 소프트웨어 — Yocto Linux, Android 개발 소프트웨어, 빠른 시작 안내서입니다.
  • 기타 — 전원, 케이블 액세서리입니다.
