Digi CC-WMX6UL-START ConnectCore 6UL 스타터 키트

MODEL: CC-WMX6UL-START
브랜드: DIGI

제품문의 구매하기

USB 전원 하나로 시작하는
6UL 입문용 스타터 키트

Digi ConnectCore 6UL 스타터 키트 CC-WMX6UL-START

견적 받기

Digi 국내 정식 공급 파트너

Digi CC-WMX6UL-START는 i.MX6UL-2 Cortex-A7 528 MHz와 256 MB DDR3를 갖춘 ConnectCore 6UL 스타터 키트(입문용 개발 키트)입니다. 이더넷, 듀얼밴드 Wi-Fi, Bluetooth 4.2와 Grove 커넥터 3개를 USB 전원 하나로 구동하므로 시제품 개발을 바로 시작할 수 있습니다.

보드에 IMD 금속 안테나가 내장되어 있어 별도 안테나 없이 2.4 GHz와 5 GHz 무선을 시험할 수 있고, 마이크로 USB Y 케이블 한 가닥으로 전원과 콘솔을 함께 연결합니다. 개발 키트(CC-WMX6UL-KIT)와는 구성이 다르며, 이 스타터 키트는 (주)테솔이 국내에 공식 공급합니다.

87 × 63 mm

스타터 보드의 외형 크기

이더넷 1포트

10/100 유선 네트워크 연결

USB 3종

호스트, 디바이스, 시리얼 포트

Grove 3개

센서 연결 커넥터

특징

ConnectCore 6UL 입문에
필요한 기본 구성

핵심 특징	현장에서 달라지는 점
이더넷과 무선 통합	10/100 이더넷 1포트와 802.11a/b/g/n/ac 무선이 보드에 있어 네트워크 연결 시험을 바로 시작할 수 있습니다.
USB 호스트·디바이스·시리얼	USB 호스트 Type-A 2개와 디바이스·콘솔용 마이크로 USB로 입력 장치 연결과 콘솔 접속을 한 보드에서 해결합니다.
microSD 슬롯	microSD로 부팅 이미지를 바꿔 가며 리눅스 구성을 반복해 시험할 수 있습니다.
Grove 센서 커넥터	케이블 한 가닥으로 센서를 연결하므로 납땜하지 않고도 데이터 수집 시제품을 만들 수 있습니다.
3D 스탬핑 금속 안테나	온보드 IMD 안테나가 있어 안테나를 따로 달지 않고 무선 시험을 시작합니다.
USB 전원	USB 전원 하나로 구동되어 전용 어댑터 없이 책상에서 바로 개발을 시작합니다.

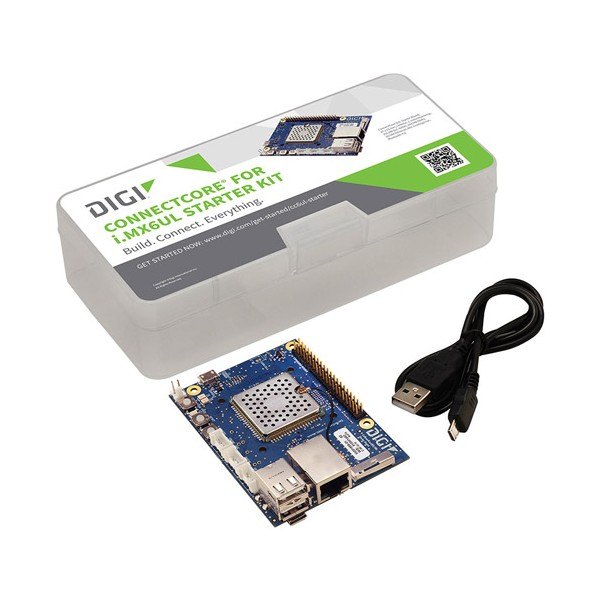

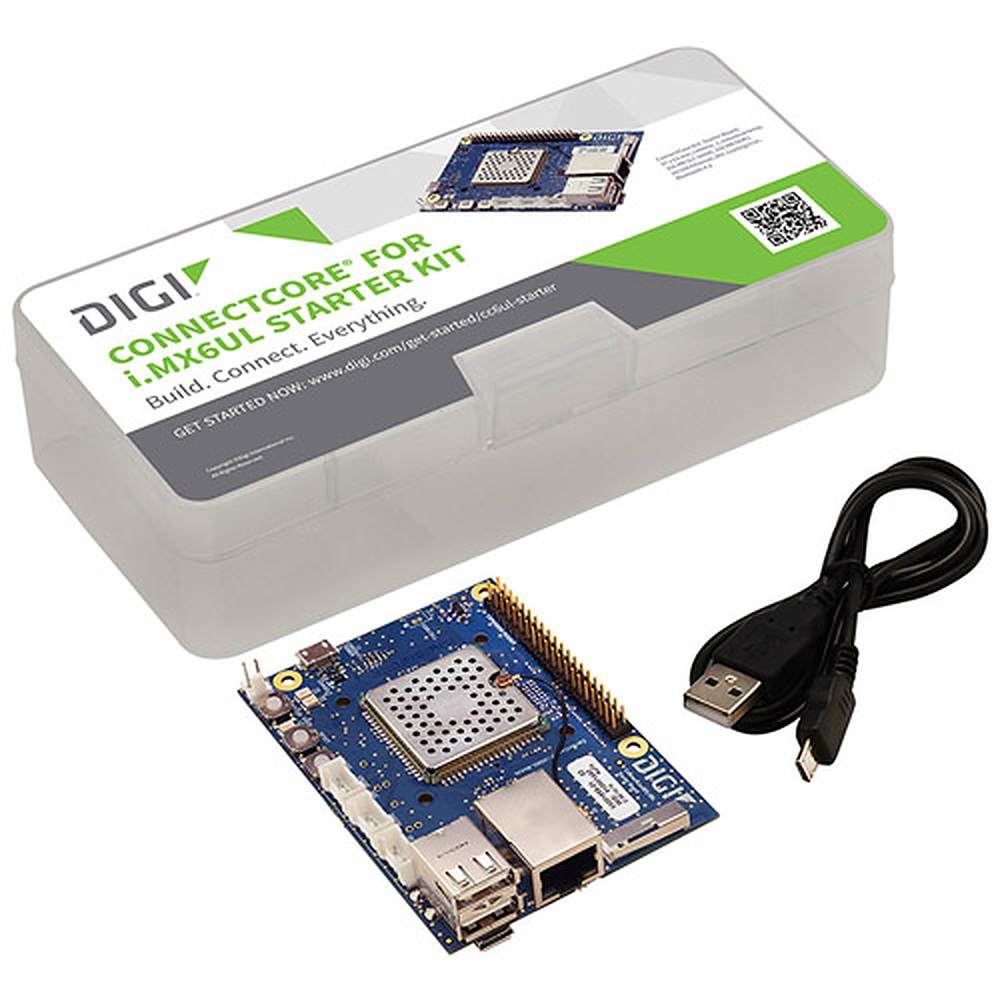

스타터 키트 케이스와 보드, USB 케이블 구성품

확장·센서

Grove와 확장 헤더로
센서 연결

Grove 커넥터는 Grove D, Grove A, Grove I2C가 1개씩이라 디지털, 아날로그, I2C 센서를 구분해 연결할 수 있습니다. 확장 헤더로는 JTAG, SWD, PWM, GPIO, SPI, I2C, UART 신호가 나옵니다.

8비트 병렬 LCD는 확장 커넥터에 옵션으로 연결할 수 있고, 브레이크아웃 커넥터로는 보드 신호를 외부 회로에 이어 줍니다.

센서 종류별로 나뉜 Grove 커넥터

Grove D, Grove A, Grove I2C가 하나씩 있어 디지털 입력, 아날로그 입력, I2C 센서를 같은 보드에서 동시에 시험할 수 있습니다. 센서 전원은 보드의 USB 전원에서 공급됩니다.

전원·부팅

6UL 스타터 보드의
전원과 부팅 선택

전원은 5 VDC, 일반 200 mA이며 마이크로 USB나 전용 전원 헤더로 공급합니다. 부트 선택 스위치로 NAND와 microSD 가운데 부팅 장치를 고를 수 있습니다. 보드에는 전원·리셋·사용자 버튼과 전원·콘솔 RX/TX·사용자 LED가 있습니다.

디버그는 Tag-Connect로 JTAG와 SWD를 연결하고, 코인 셀은 2핀 헤더에 연결합니다.

사용 방법

ConnectCore 6UL 스타터 키트
첫 부팅과 Yocto 설치 순서

CC-WMX6UL-START는 microSD 카드로 Digi Embedded Yocto 펌웨어를 NAND에 설치한 뒤 사용합니다. 마이크로 USB Y 케이블 하나로 전원과 시리얼 콘솔을 연결하고, 첫 애플리케이션은 Digi Application Development Environment로 만듭니다.

소프트웨어·도구	하는 일
Digi Embedded Yocto	Linux 펌웨어 설치, 이미지 빌드(64-bit Linux 호스트, Ubuntu 권장)
U-Boot	부트로더 프롬프트에서 펌웨어 설치 명령 실행
시리얼 터미널	콘솔 접속과 부팅 메시지 확인
Digi Application Development Environment	첫 애플리케이션 작성과 보드에서 실행

처음 연결하는 순서

순서	할 일
1	마이크로 USB Y 케이블을 보드의 CONSOLE/POWER 마이크로 USB 포트와 호스트 PC에 연결하고, 이더넷 케이블을 이더넷 포트에 연결합니다.
2	PC에 새로 잡힌 시리얼 포트(Linux는 /dev/ttyUSBx, Windows는 COMx)를 확인하세요.
3	Digi가 제공하는 ccimx6ulstarter-installer.zip의 압축을 풀어 FAT 형식 microSD 카드 루트에 복사하고, 보드의 microSD 소켓에 끼웁니다.
4	시리얼 터미널을 115200 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 열고, 전원을 켠 직후 아무 키나 눌러 U-Boot 프롬프트를 띄우세요.
5	U-Boot에서 run install_linux_fw_sd를 입력해 펌웨어를 NAND에 설치합니다.
6	설치 뒤 자동으로 부팅되면 사용자 root, 비밀번호 없이 로그인합니다.

U-Boot 설치 명령 예시

명령	하는 일
run install_linux_fw_sd	microSD 카드의 Yocto 펌웨어를 NAND에 설치

이 명령은 Digi Embedded Yocto 2.2 문서 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

설치 중 ethaddr, wlanaddr 같은 MAC 주소를 덮어쓰지 못했다는 메시지가 나와도 문서상 정상 동작입니다.

사양

CC-WMX6UL-START
상세 사양

항목	사양
프로세서	NXP i.MX6UL-2, ARM Cortex-A7 528 MHz, L2 캐시 128 KB, NEON
메모리	SLC NAND 256 MB(고신뢰) · DDR3 256 MB
이더넷	10/100 이더넷 1포트(RJ-45)
Wi-Fi	듀얼밴드 802.11a/b/g/n/ac 1x1, MCS 0–9
Bluetooth	4.2(BLE 지원)
안테나	온보드 IMD(3D 스탬핑 금속) 안테나, 2.4/5 GHz
USB	호스트 Type-A 2개 · 디바이스(마이크로 USB) · 콘솔(마이크로 USB)
저장 장치	microSD 슬롯
Grove	Grove D 1개 · Grove A 1개 · Grove I2C 1개
확장	JTAG, SWD, PWM, GPIO, SPI, I2C, UART
디스플레이	8비트 병렬 LCD(옵션, 확장 커넥터)
LED	전원, 콘솔 RX/TX, 사용자
버튼	전원, 리셋, 사용자
부트 선택 스위치	NAND / microSD
디버그	Tag-Connect (JTAG, SWD)
코인 셀	2핀 헤더
전원	5 VDC, 일반 200 mA · 마이크로 USB 또는 전용 전원 헤더
동작 온도	-40 ~ 85 °C
보관 온도	-50 ~ 125 °C
상대습도	5 ~ 90 % (비응축)
설계 검증	온도 IEC 60068-2-1, -2-2, -2-78 · 진동·충격 IEC 60068-2-6, -2-64, -2-27 · HALT
크기 · 무게	87 × 63 mm · 408 g
키트 구성품	스타터 보드 1개, 마이크로 USB Y 케이블 1개
소프트웨어	Yocto Project Linux BSP(소스 코드 포함)

활용 분야

6UL 스타터 키트로 만드는
개념 검증 시제품

의료 응용 — 의료 장비의 접속 기능을 시제품으로 시험합니다.
정밀 농업 — 현장 센서를 붙여 데이터를 수집하는 장치를 시험합니다.
접속·제어 — 네트워크로 장치를 제어하는 흐름을 빠르게 검증합니다.
입문 교육 — 6UL 보드로 리눅스 개발 흐름을 처음 익힙니다.

선택 가이드

개발 단계에 맞는
ConnectCore 6UL 제품

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
6UL을 처음 익힐 때	CC-WMX6UL-START 스타터 키트	USB 전원만으로 구동하고 Grove 센서를 바로 붙일 수 있어 부담 없이 시작하기 좋습니다.
SBC Pro 기반 개발 환경이 필요할 때	CC-WMX6UL-KIT 개발 키트	듀얼 이더넷, NFC, XBee 소켓을 갖춘 SBC Pro 기반이라 기능이 더 많은 개발 환경이 필요할 때 맞습니다.
자체 보드에 6UL을 넣을 때	ConnectCore 6UL SOM	보드 형태가 아니라 시스템 온 모듈이라 자체 보드에 직접 실장하는 구성입니다.

구성·옵션

스타터 키트 구성과
옵션 연결

스타터 보드 — ConnectCore 6UL 모듈을 실장한 87 × 63 mm 보드 1개입니다.
마이크로 USB Y 케이블 — 전원과 콘솔 연결용 1개입니다.
디스플레이 옵션 — 8비트 병렬 LCD를 확장 커넥터로 연결합니다.

6UL 스타터 키트와 함께 보는
ConnectCore 제품

CC-WMX6UL-START는 개발 키트와 같은 제품입니까?
아닙니다. 스타터 키트는 입문용 구성이고, 개발 키트는 6UL SBC Pro 기반입니다. 이더넷 2포트와 XBee 소켓이 필요하면 개발 키트를 선택하세요.
6UL 스타터 키트에는 어떤 인터페이스가 있습니까?
이더넷 1포트와 802.11a/b/g/n/ac 무선, USB 호스트 2개와 디바이스·콘솔 포트, microSD 슬롯이 있습니다. 센서와 외부 회로는 Grove 커넥터 3개와 확장 헤더로 연결합니다.
6UL 스타터 키트 전원은 어떻게 공급합니까?
USB 전원으로 공급합니다. 일반 소비 전류가 200 mA여서 PC USB 포트로도 구동되지만, 센서를 많이 붙일 때는 전류를 확인하세요.
CC-WMX6UL-START에 센서를 연결할 수 있습니까?
네, Grove 센서 커넥터 3개와 확장 헤더의 GPIO, I2C, SPI 신호로 연결할 수 있습니다.
