CC-WMX8MN-KIT Digi ConnectCore 8M Nano 개발 키트

MODEL
CC-WMX8MN-KIT
브랜드
DIGI

HDMI·LVDS 화면까지⁣ 8M Nano로 시험

CC-WMX8MN-KIT ConnectCore 8M Nano 개발 키트

견적 받기

Digi 한국 독점 공급 파트너

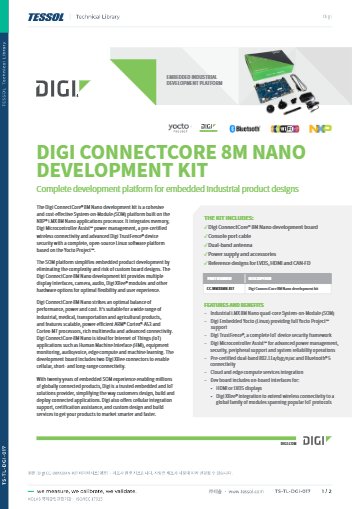

CC-WMX8MN-KIT는 산업용 i.MX 8M Nano 쿼드 코어 SOM이 올라간 개발 보드 키트(Development Kit)입니다. 130 × 210 mm 보드에 HDMI와 LVDS 디스플레이 출력, 기가비트 이더넷, 802.11a/b/g/n/ac Wi-Fi, Bluetooth 5(BLE)가 있습니다.

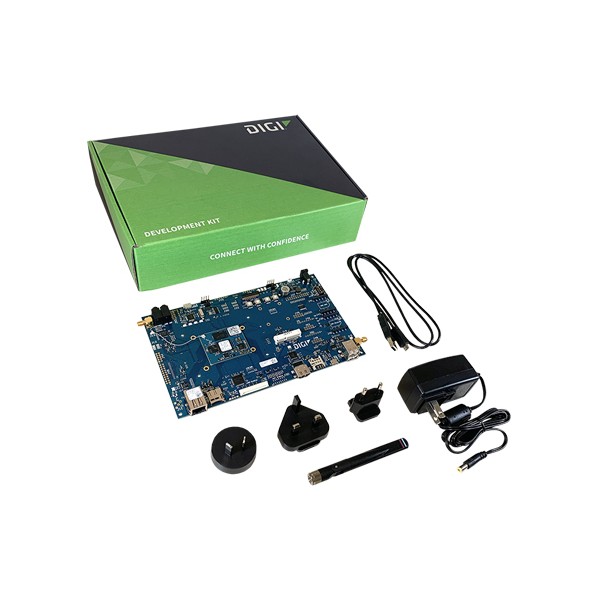

콘솔 포트 케이블과 듀얼밴드 안테나, 전원 공급 장치가 들어 있고 LVDS·HDMI·CAN-FD 레퍼런스 설계가 담겨 있습니다. (주)테솔이 국내에 공식 공급합니다.

130 × 210 mm

보드 크기

HDMI · LVDS

디스플레이 출력

CAN-FD · RS-485

각 1개

5 VDC

전원 입력

보드 인터페이스

8M Nano 보드의 디스플레이·카메라·⁣ 확장 소켓

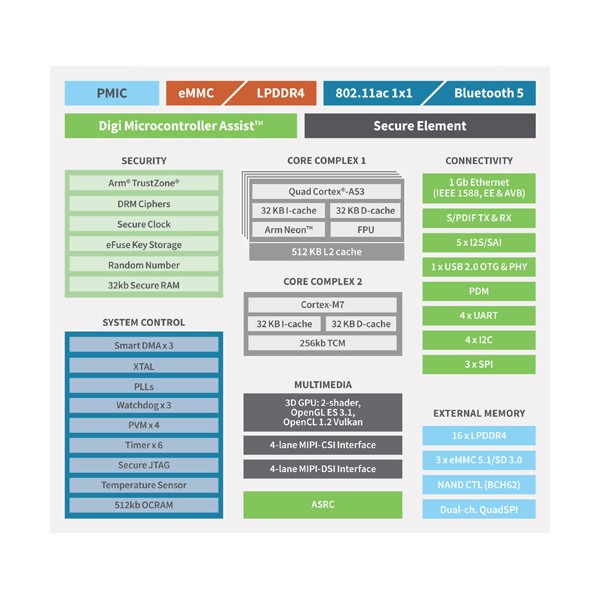

항목사양
프로세서NXP i.MX 8M Nano Quad(산업용): Cortex-A53 4개 최대 1.4 GHz
메모리eMMC 최대 8 GB · LPDDR4 최대 1 GB
네트워크기가비트 이더넷 1포트(RJ-45) · 802.11a/b/g/n/ac 1x1 · Bluetooth 5(BLE) · SMA 안테나 커넥터
디스플레이HDMI 1개 · LVDS 1개(백라이트 제어, I2C 터치) · MIPI-DSI 1개(동시에 하나만 활성)
카메라MIPI-CSI 2레인(확장 커넥터에 2레인 추가)
XBee소켓 2개(1개는 XBee Cellular 지원)
인터페이스USB 호스트 2개 · GPIO 5개 · USB 콘솔 · CAN-FD 1개 · RS-485 1개 · PCIe 미니 카드 풀 사이즈(마이크로 SIM) · microSD
오디오3.5 mm 헤드폰 1개 · 3.5 mm 마이크 1개 · 스피커 출력 2개 · 라인 출력 1개 · 라인 입력 2개
버튼 · LED리셋 1개, 전원 1개, 사용자 2개 · 사용자 LED 3개
디버그MCA SW(Tag-Connect) 1개 · i.MX 8M Nano JTAG 1개 · SOM 복구용 USB
전원5 VDC · 전원 입력 잭, 슈퍼캡(RTC), 코인셀/슈퍼캡 커넥터, 배터리 커넥터
환경동작 -40 ~ 85 °C · 보관 -50 ~ 125 °C · 상대습도 5 ~ 90 %(비응축)
크기130 × 210 mm

HDMI, LVDS, MIPI-DSI는 동시에 하나만 활성화됩니다. 키트에 포함된 무선 SOM의 국내 사용 가능 여부는 문의해 주세요.

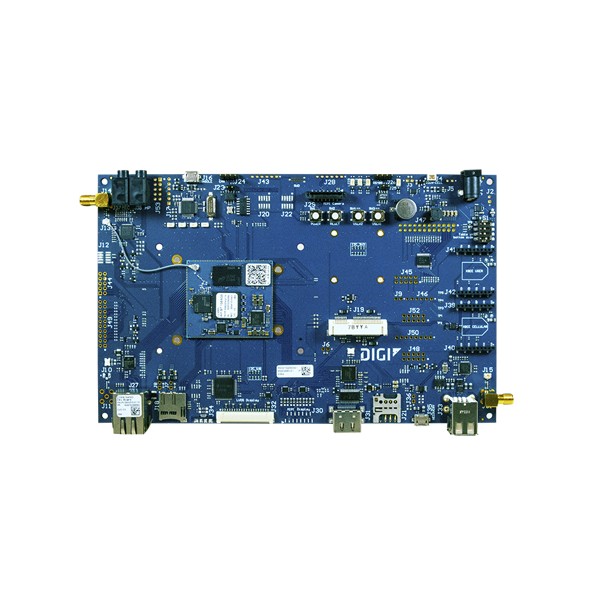

CC-WMX8MN-KIT Digi ConnectCore 8M Nano 개발 키트 제품 사진

펌웨어 설치

8M Nano 보드의 USB recovery⁣ 커넥터와 fastboot 0

  • 개발 키트 콘솔 포트를 개발 PC에 연결하고 터미널을 115200 baud, 8N1, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
  • 개발 PC와 보드의 USB recovery 커넥터를 micro USB 케이블로 연결하고, 보드를 리셋한 직후 아무 키나 눌러 U-Boot 프롬프트(=>)를 띄웁니다.
  • U-Boot에서 fastboot 0을 실행한 뒤 개발 PC에서 ./install_linux_fw_uuu.sh를 실행합니다. microSD에서는 run install_linux_fw_sd를 입력합니다.

설치가 끝나면 보드가 자동으로 부팅됩니다. recovery 커넥터의 micro USB 케이블을 뽑은 뒤(연결된 동안 보드 USB 포트가 동작하지 않음) 사용자 root, 비밀번호 없이 로그인합니다.

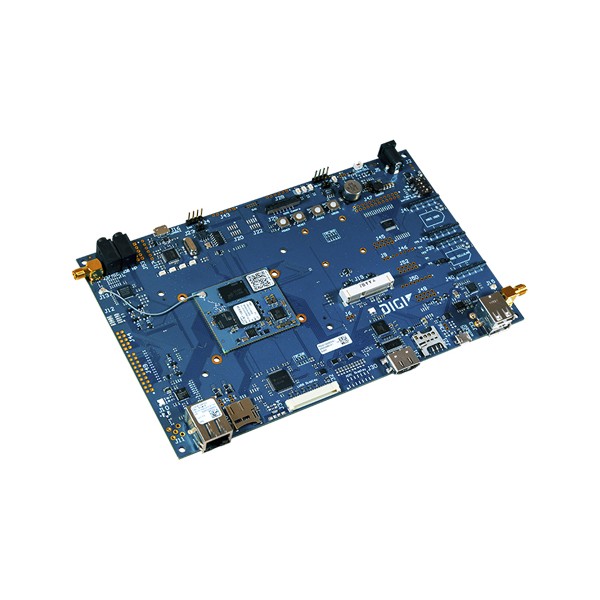

CC-WMX8MN-KIT Digi ConnectCore 8M Nano 개발 키트 제품 사진

활용 분야

화면이 달린 저전력 단말

  • 디스플레이 장치 — HDMI나 LVDS 화면이 달린 HMI를 먼저 구현합니다.
  • 현장 통신 장치 — XBee 소켓과 CAN-FD, RS-485로 주변 장치 연결을 시험합니다.

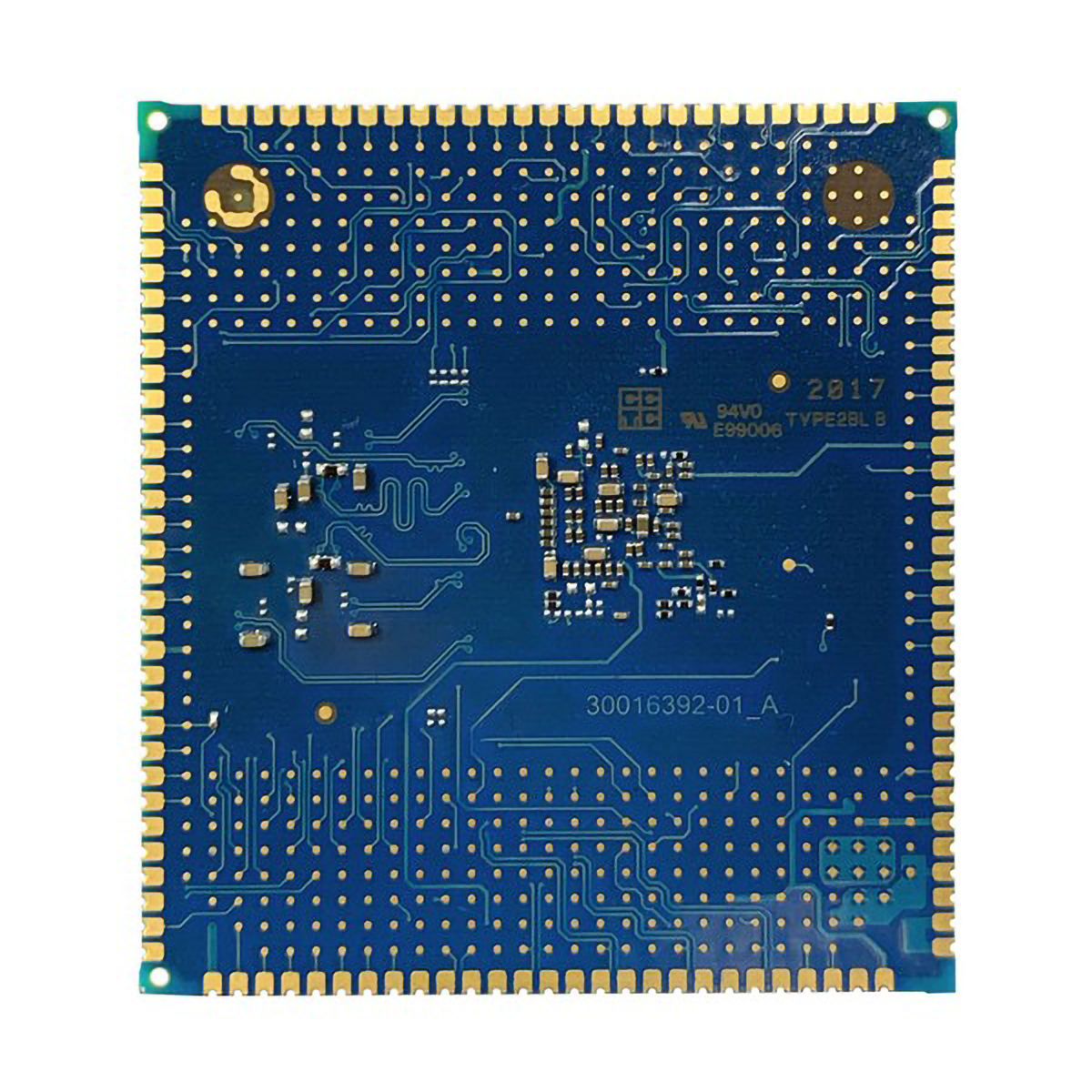

CC-WMX8MN-KIT Digi ConnectCore 8M Nano 개발 키트 제품 사진

같은 계열

CC-WMX8MN-KIT와⁣ 다른 SOM 개발 키트

  • CC-WMX6UL-KIT — Pico-ITX SBC Pro 보드에 이더넷 2포트와 NFC, XBee 소켓을 갖춘 6UL 키트
  • CC-WMX6P-KIT — i.MX6QPlus 1 GHz 모듈이 올라간 SBC와 Yocto 개발 소프트웨어를 담은 6+ 키트
  • CC-WMX8-KIT — i.MX 8X 쿼드 코어 SBC Pro에 듀얼 이더넷과 안테나 2개를 담은 8X 키트
  • CC-WMX8MM-KIT — VPU 내장 i.MX 8M Mini 개발 보드에 Android 지원이 더해진 8M Mini 키트
  • CC-WMP157-KIT — STM32MP157C 기반 SOM 장착 보드와 Cloud Services 1년 라이선스를 담은 MP157 키트
  • CC-WMX93-KIT — i.MX 93 NPU와 Wi-Fi 6, Cloud Services 1년 라이선스를 담은 93 키트
