CC-WMX8-KIT는 ConnectCore 8X SOM을 장착한 SBC Pro 보드로 제품을 설계하는 산업용 개발 키트(Development Kit)입니다. Pico-ITX 규격 100 × 72 mm 보드에 듀얼 이더넷과 2x2 듀얼밴드 802.11a/b/g/n/ac, Bluetooth 5를 갖췄습니다.
보드에는 eMMC 16 GB와 LPDDR4 2 GB가 실려 있고 콘솔 포트 케이블과 듀얼밴드 안테나 2개가 함께 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.
SBC Pro 구성

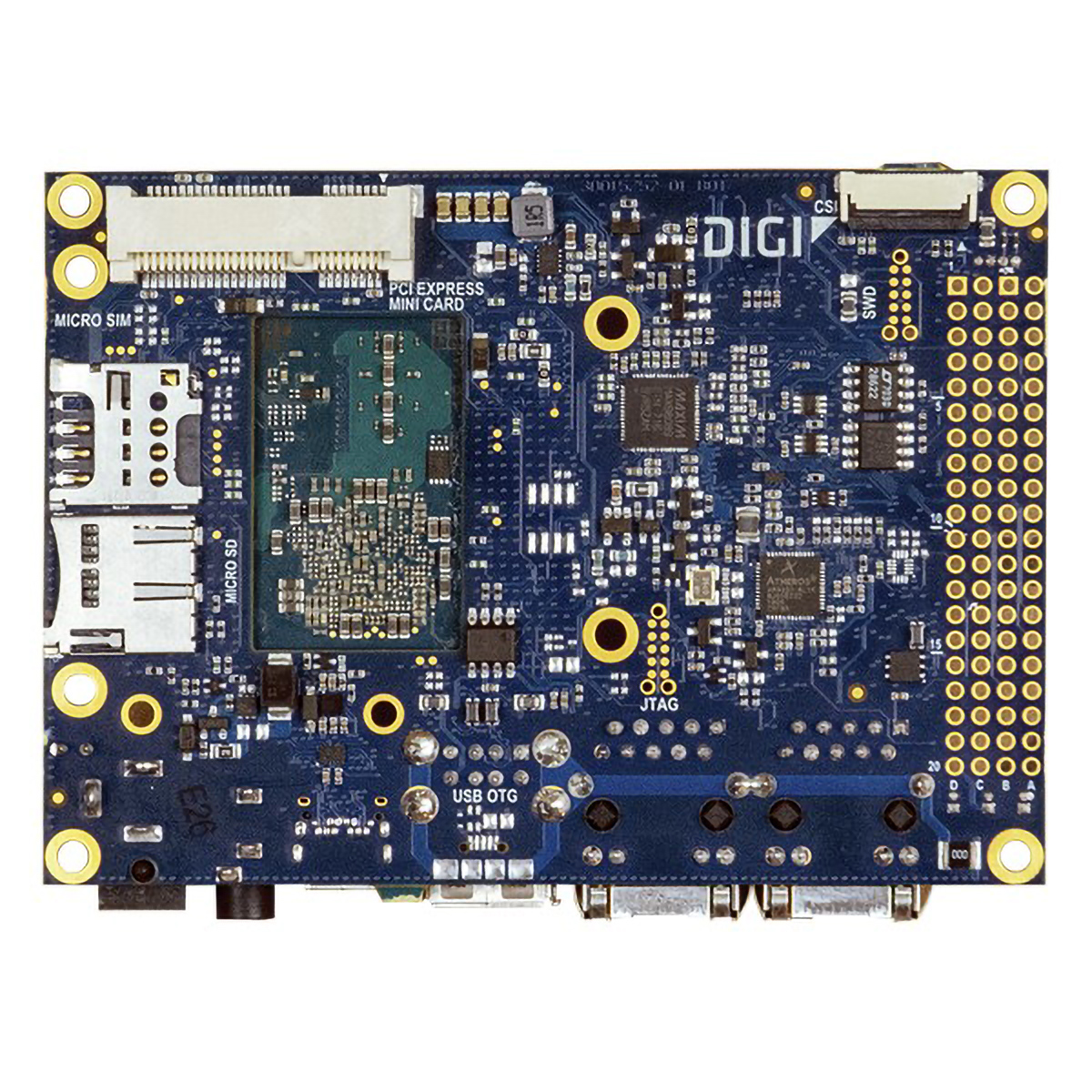

8X SBC Pro 보드의 메모리와 무선
| 항목 | 사양 |
|---|---|
| 보드 | ConnectCore 8X SBC Pro, Pico-ITX 100 × 72 mm |
| 메모리 | eMMC 16 GB · LPDDR4 2 GB |
| 네트워크 | 듀얼 이더넷 · Bluetooth 5 |
| 무선 | 2x2 듀얼밴드 802.11a/b/g/n/ac |

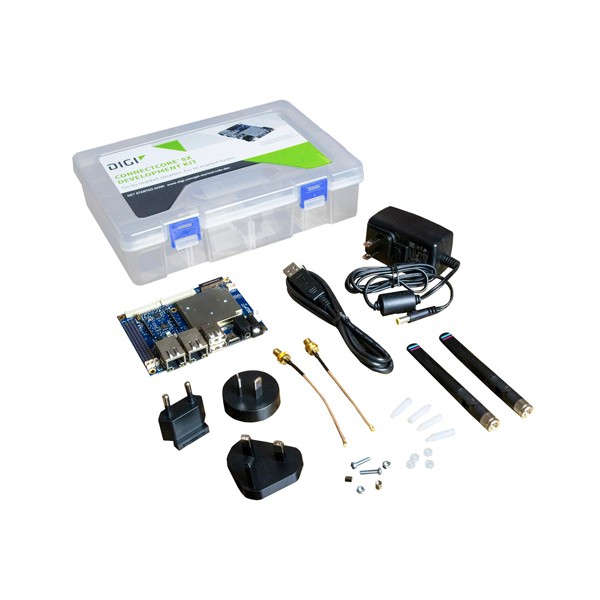

| 동봉 | 콘솔 포트 케이블, 듀얼밴드 안테나 2개, 전원 공급 장치와 액세서리 |
키트에 포함된 무선 SOM의 국내 사용 가능 여부는 문의해 주세요.

8X 키트 펌웨어
type-C 연결과 fastboot 1로 올리는 Digi Embedded Yocto
시리얼 콘솔은 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. 개발 PC와 SBC Pro의 USB type-C 커넥터를 연결하고 보드를 리셋해 자동 부팅을 멈춘 뒤, U-Boot 프롬프트(=>)에서 fastboot 1을 실행하고 개발 PC에서 install_linux_fw_uuu.sh를 실행합니다.
microSD로 설치하려면 run install_linux_fw_sd를 입력합니다. 설치가 끝나면 보드가 자동으로 부팅되며 사용자 root, 비밀번호 없이 로그인합니다.
활용 분야
듀얼 이더넷 산업용 게이트웨이
- 산업용 게이트웨이 — 듀얼 이더넷과 무선으로 현장 데이터를 중계하는 시제품을 만듭니다.
- 디스플레이·카메라 장치 — 하드웨어 가속을 지원하는 멀티 디스플레이와 카메라 입력 구성을 평가합니다.
같은 계열
CC-WMX8-KIT와 다른 SOM 개발 키트
- CC-WMX6UL-KIT — Pico-ITX SBC Pro 보드에 이더넷 2포트와 NFC, XBee 소켓을 갖춘 6UL 키트
- CC-WMX6P-KIT — i.MX6QPlus 1 GHz 모듈이 올라간 SBC와 Yocto 개발 소프트웨어를 담은 6+ 키트
- CC-WMX8MN-KIT — i.MX 8M Nano 개발 보드에 HDMI·LVDS 출력과 CAN-FD를 갖춘 8M Nano 키트
- CC-WMX8MM-KIT — VPU 내장 i.MX 8M Mini 개발 보드에 Android 지원이 더해진 8M Mini 키트
- CC-WMP157-KIT — STM32MP157C 기반 SOM 장착 보드와 Cloud Services 1년 라이선스를 담은 MP157 키트
- CC-WMX93-KIT — i.MX 93 NPU와 Wi-Fi 6, Cloud Services 1년 라이선스를 담은 93 키트
관련 제품
8X SBC Pro 키트와 함께 보는 SOM
- Digi ConnectCore 6UL 시스템 온 모듈 (i.MX6UL)
- Digi ConnectCore 6 (6N) 시스템 온 모듈 (i.MX6)
- Digi ConnectCore 6+ 시스템 온 모듈 (i.MX6Plus)
CC-WMX8-KIT에는 무엇이 들어 있습니까?
ConnectCore 8X SBC Pro, 콘솔 포트 케이블, 듀얼밴드 안테나 2개, 전원 공급 장치와 액세서리가 들어 있습니다.
CC-WMX8-KIT의 메모리는 얼마입니까?
eMMC 16 GB와 LPDDR4 2 GB입니다.
CC-WMX8-KIT에서 펌웨어는 어떻게 설치합니까?
U-Boot에서 fastboot 1을 실행하고 USB type-C로 개발 PC와 연결한 뒤 install_linux_fw_uuu.sh를 실행합니다.
CC-WMX8-KIT는 Android를 지원합니까?
네, Digi Embedded Yocto(Linux)와 Digi Embedded Android를 지원합니다.
제품 자료
FAQ 자주묻는 질문
-
CC-WMX8-KIT에는 무엇이 들어 있습니까?
ConnectCore 8X SBC Pro, 콘솔 포트 케이블, 듀얼밴드 안테나 2개, 전원 공급 장치와 액세서리가 들어 있습니다.
-
CC-WMX8-KIT의 메모리는 얼마입니까?
eMMC 16 GB와 LPDDR4 2 GB입니다.
-
CC-WMX8-KIT에서 펌웨어는 어떻게 설치합니까?
U-Boot에서 fastboot 1을 실행하고 USB type-C로 개발 PC와 연결한 뒤 install_linux_fw_uuu.sh를 실행합니다.
-
CC-WMX8-KIT는 Android를 지원합니까?
네, Digi Embedded Yocto(Linux)와 Digi Embedded Android를 지원합니다.
