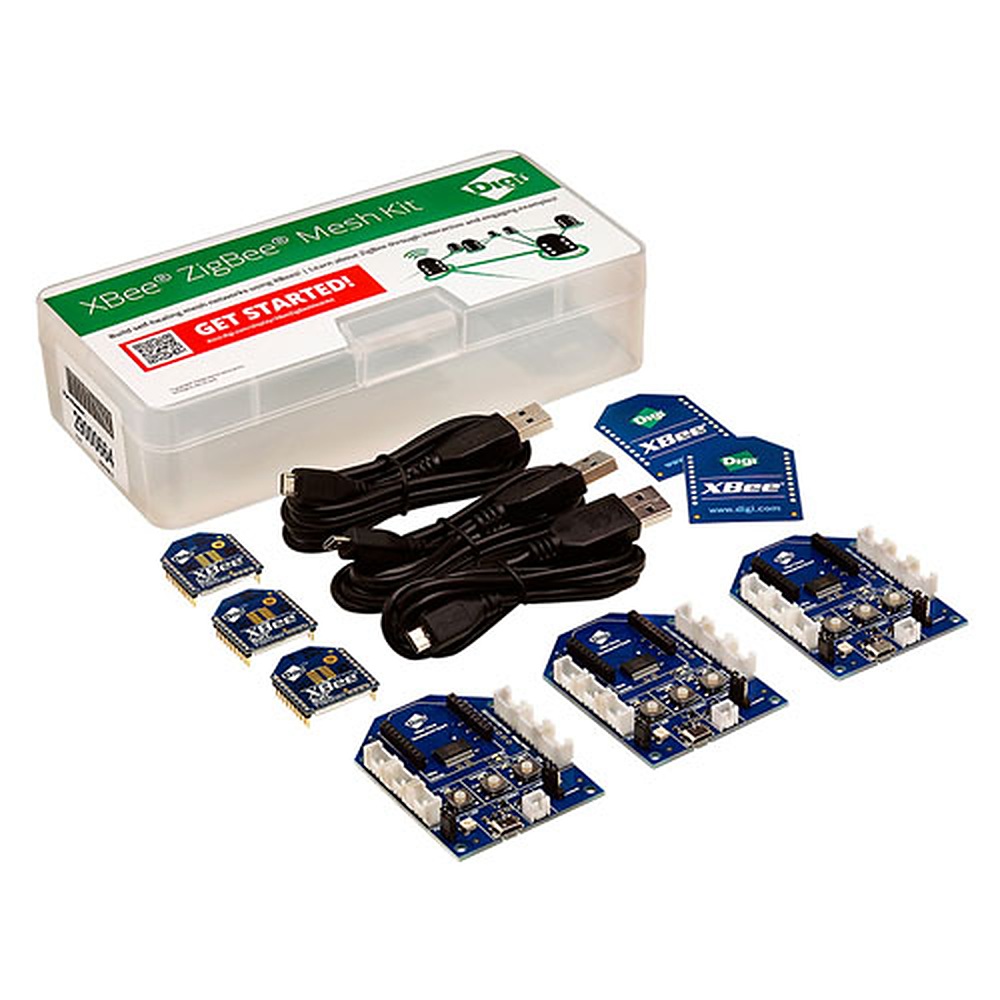

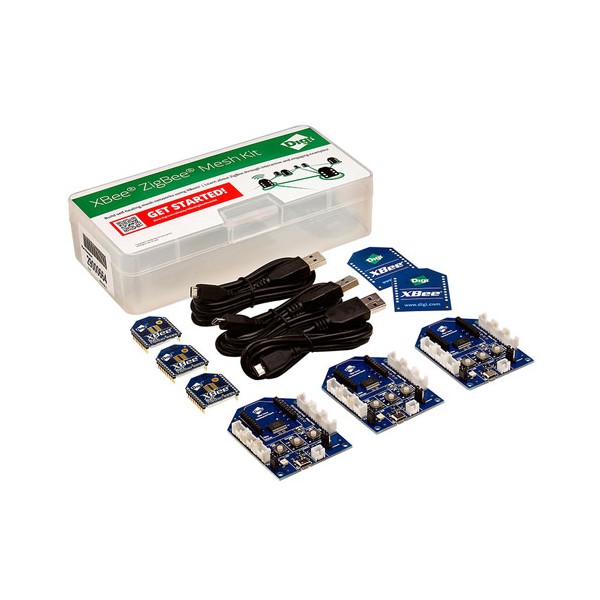

Digi XKB2-Z7T-WZM XBee 지그비 매쉬 키트

MODEL: XKB2-Z7T-WZM
브랜드: DIGI

제품문의 구매하기

네트워크 종류별로 골라
무선망을 실습하는 XBee 키트

Digi XBee 연결 키트 4종

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 연결 키트는 802.15.4, Zigbee 메시, XBee 3 Zigbee 메시, Wi-Fi 클라우드의 네 종으로 구성된 2.4 GHz 개발 키트(XBee Grove 키트)입니다. 개발 보드와 XBee 모듈, 케이블이 한 상자에 들어 있어 무선 센서 네트워크 구성을 단계별로 익힐 수 있습니다.

네트워크 종류에 맞는 키트를 고르면 같은 Grove 개발 보드에서 점대점 통신, Zigbee 메시, DigiMesh 전환, 클라우드 연동을 차례로 시험할 수 있습니다. 메시 키트 두 종은 모듈 3개로 구성되어, 노드가 끊겨도 다른 경로로 데이터를 전달하는 대체 경로까지 실습합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4종

네트워크 종류별 키트

2.4 GHz

전 키트 공통 무선 대역

3개

메시 키트의 개발 보드와 모듈 수

Grove

센서 연결 커넥터

특징

Grove 보드로 실습하는
XBee 연결 키트

핵심 특징	현장에서 달라지는 점
Grove 센서 직결	Grove 센서를 XBee 모듈에 바로 연결하므로 납땜 없이 센서 노드를 구성할 수 있습니다.
단계별 실습 안내	간단한 예제부터 따라 하는 구성이라 처음 접하는 팀도 네트워크 구성 순서를 차근차근 익힐 수 있습니다.
메시 대체 경로	노드가 끊어져도 다른 경로로 데이터를 전달하는 메시 동작을 실제 노드로 확인합니다.
802.15.4와 DigiMesh 전환	XBee 3 Zigbee 모듈을 802.15.4와 DigiMesh로 바꿔 가며 프로토콜별 동작을 비교할 수 있습니다.
Wi-Fi 클라우드 앱	Wi-Fi 키트는 전용 클라우드 앱과 함께 사용해 장치를 클라우드에 연결하는 과정을 시험합니다.
부품 세트	저항, 릴레이, 버튼, LED 부품으로 입력과 출력을 갖춘 회로를 직접 만듭니다.

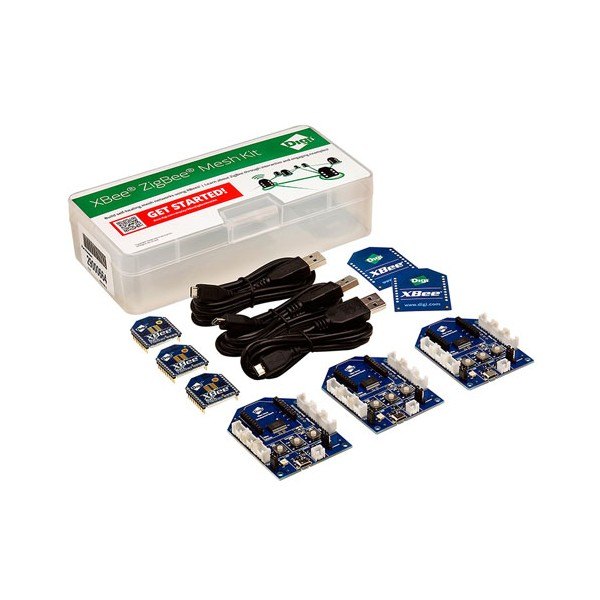

무선 모듈과 보드, USB 케이블 등 키트 구성품

키트 선택

네트워크 종류에 따른
키트 선택

두 노드 사이의 점대점 통신을 익히려면 XKB2-A2T-WWC, 여러 노드를 Zigbee 메시로 묶으려면 XKB2-Z7T-WZM이 맞습니다. XBee 3 모듈과 DigiMesh 전환까지 확인하려면 XK3-Z8S-WZM, 장치를 클라우드에 연결하려면 XKA2B-WFT-0를 고르세요. 키트마다 모듈 세대와 구성품이 다르므로 아래 비교표의 개발 보드·모듈 수를 노드 수 계획과 먼저 비교하세요.

XK3-Z8S-WZM의 XBee 3 Zigbee SMT 모듈은 802.15.4와 DigiMesh로도 프로그래밍할 수 있습니다. 같은 하드웨어로 세 프로토콜을 비교 실습하려는 팀에 적합합니다.

Wi-Fi 클라우드 키트의 브레드보드 구성

XKA2B-WFT-0는 XBee Wi-Fi(S6B) 모듈 1개와 브레드보드가 붙은 XBee USB 개발 보드 1개에 저항·릴레이·버튼·LED 부품 세트를 더한 구성입니다. 필요한 안테나, 전원, 케이블이 함께 들어 있고, 클라우드 앱에 접속해 장치를 제어할 수 있습니다.

실습 구성

Grove 개발 보드로
만드는 센서 노드

Grove 개발 보드에 센서를 꽂고 마이크로 USB 케이블로 PC에 연결하면 모듈 설정과 데이터 수신을 같은 화면에서 진행할 수 있습니다. 메시 키트 두 종은 보드 3개로 노드를 나누므로, 한 노드를 끄면 경로가 바뀌는 모습을 직접 확인할 수 있습니다.

사용 방법

XBee 연결 키트
XCTU 설정과 첫 채팅 시험

XBee 연결 키트는 XBee Grove 개발 보드를 마이크로 USB 케이블로 PC에 연결하고 XCTU에서 모듈을 찾아 설정합니다. 802.15.4 키트(XKB2-A2T-WWC)의 시작 안내는 두 모듈 사이에 문자를 주고받는 Basic chat 시험으로 첫 통신을 확인합니다.

소프트웨어·도구	하는 일
XCTU (6.3.1 이상)	모듈 검색·추가, 설정 쓰기, Consoles 모드에서 송수신
Command mode (AT 명령)	콘솔에서 ID 같은 설정 조회·변경과 저장
XBee Grove 개발 보드	모듈 장착, 마이크로 USB로 PC 연결

처음 연결하는 순서

순서	할 일
1	보드에 전원이 없는 상태에서 XBee 모듈을 Grove 개발 보드에 꽂으세요.
2	마이크로 USB 케이블로 보드를 PC에 연결하고 loopback 점퍼가 UART 위치에 있는지 확인합니다.
3	XCTU에서 Discover radio modules를 눌러 포트를 고르고 기본 포트 설정 그대로 Finish를 누른 뒤 Add selected devices로 추가하세요.
4	두 모듈 모두 CH를 B, ID를 2015로 맞추고 NI를 XBEE_A와 XBEE_B로 정합니다. DH는 0013A200, DL은 상대 모듈의 SL 값으로 입력하고 Write radio settings로 기록하세요.
5	Consoles 모드에서 두 시리얼 연결을 열고 한쪽 콘솔에 문자를 입력하면 다른 쪽 콘솔에 같은 문자가 나타납니다.

XBee 802.15.4 명령 모드 예시

명령	하는 일
+++	1초 정지 후 입력하고 1초 기다리면 OK와 함께 명령 모드로 들어감
ATID	현재 네트워크 ID 읽기(기본값 0)
ATID 2015	네트워크 ID를 2015로 설정
ATWR	바꾼 설정을 메모리에 저장
ATCN	명령 모드 종료

명령 모드에서 10초 동안 입력이 없으면 투명 모드로 돌아갑니다. 메시 키트와 Wi-Fi 키트의 설정 값은 각 키트의 시작 안내를 함께 확인하세요.

XCTU는 관리자 권한이 필요합니다. 모듈은 보드에 전원이 들어오기 전에 꽂아야 합니다.

사양

키트 4종의
구성과 모듈 사양

항목	XKB2-A2T-WWC	XKB2-Z7T-WZM	XK3-Z8S-WZM	XKA2B-WFT-0
키트명	XBee 802.15.4 연결 키트	XBee Zigbee 메시 키트	XBee 3 Zigbee 메시 키트(전 세계)	XBee Wi-Fi 클라우드 키트
XBee 모듈	802.15.4(S2C) 2개	Zigbee 3개(TH, SMT)	XBee 3 Zigbee SMT 3개	Wi-Fi(S6B) 1개
개발 보드	XBee Grove 2개	XBee Grove 3개	XBee Grove 3개	XBee USB 개발 보드(브레드보드 포함) 1개
마이크로 USB 케이블	2개	3개	3개	해당 없음(안테나, 전원, 케이블 포함)
안테나	해당 없음	해당 없음	3개	포함
XBee 스티커	해당 없음	2개	해당 없음	해당 없음
부품 세트(저항·릴레이·버튼·LED)	해당 없음	해당 없음	해당 없음	포함
클라우드 앱 접속	해당 없음	해당 없음	해당 없음	포함
웹·영상 기반 안내	해당 없음	포함	포함	해당 없음

모듈 세대별 공통 사양

항목	XBee 802.15.4 (S2C)	XBee 3 Zigbee
무선 대역	2.4 GHz ISM	2.4 GHz ISM
RF 데이터 속도 / 직렬 데이터 속도	250 kbps / 최대 1 Mbps	250 kbps / 최대 1 Mbps
실내·도심 / 실외 시야 확보 도달 거리	60 m / 1200 m	60 m / 1200 m
채널 수	16	16
직렬 인터페이스	UART, SPI	UART, SPI, I2C
ADC / 디지털 I/O	10비트 4채널 / 15개	10비트 4채널 / 15개
공급 전압	2.1~3.6 V	2.1~3.6 V
파워다운 전류	1 µA 미만 (25 °C)	1.7 µA (25 °C)
작동 온도	-40~85 °C	-40~85 °C
암호화	128비트 AES	128/256비트 AES
트랜시버 칩셋	Silicon Labs EM357	Silicon Labs EFR32MG
설정 방식	API 또는 AT 명령, 로컬·OTA	API 또는 AT 명령, 로컬·OTA
메모리	해당 없음	1 MB 플래시 / 128 KB RAM
프로토콜	IEEE 802.15.4	Zigbee 3.0 (802.15.4, DigiMesh 프로그래밍 가능)
SMT 모듈 치수	해당 없음	2.199 × 3.4 × 0.305 cm

활용 분야

무선 센서 네트워크를
구성하는 현장

Grove 센서 데이터 수집 실습 — 센서 값을 XBee 모듈로 무선 전송해 한곳에 모읍니다.
Zigbee 메시 구성 — 여러 노드를 메시로 묶어 경로 재설정과 중계 동작을 시험합니다.
프로토콜 비교 — XBee 3 모듈로 802.15.4와 DigiMesh를 번갈아 구성해 비교합니다.
클라우드 연동 시험 — Wi-Fi 클라우드 키트로 장치를 클라우드에 연결해 제어합니다.
센서 네트워크 교육과 시제품 제작 — 단계별 안내를 따라 노드를 늘리며 구조를 검증합니다.

선택 가이드

노드 수와 프로토콜로 고르는
XBee 키트

이럴 때 (현장 조건)	권장 키트	선택 이유
802.15.4 무선 연결을 먼저 익힐 때	XKB2-A2T-WWC	802.15.4(S2C) 모듈 2개와 Grove 보드 2개로 점대점 통신을 구성합니다.
여러 노드를 Zigbee 메시로 묶을 때	XKB2-Z7T-WZM	Zigbee 모듈과 Grove 보드를 3개씩 갖춰 메시 경로를 실습합니다.
XBee 3 모듈과 DigiMesh를 함께 볼 때	XK3-Z8S-WZM	XBee 3 Zigbee SMT 모듈 3개를 802.15.4와 DigiMesh로도 프로그래밍할 수 있습니다.
클라우드 앱으로 장치를 제어할 때	XKA2B-WFT-0	Wi-Fi(S6B) 모듈과 부품 세트, 클라우드 앱 접속을 갖춥니다.

구성·옵션

키트별 파트 넘버와
구성 요약

파트 넘버	키트	구성품
XKB2-A2T-WWC	XBee 802.15.4 연결 키트	XBee Grove 개발 보드 2개, XBee 802.15.4(S2C) 모듈 2개, 마이크로 USB 케이블 2개
XKB2-Z7T-WZM	XBee Zigbee 메시 키트	XBee Grove 개발 보드 3개, XBee Zigbee 모듈 3개(TH, SMT), 마이크로 USB 케이블 3개, XBee 스티커 2개, 웹·영상 안내
XK3-Z8S-WZM	XBee 3 Zigbee 메시 키트(전 세계)	XBee Grove 개발 보드 3개, XBee 3 Zigbee SMT 모듈 3개, 마이크로 USB 케이블 3개, 안테나 3개, 웹·영상 안내
XKA2B-WFT-0	XBee Wi-Fi 클라우드 키트	XBee Wi-Fi(S6B) 모듈 1개, 브레드보드 XBee USB 개발 보드 1개, 저항·릴레이·버튼·LED 부품 세트, 클라우드 앱 접속, 안테나·전원·케이블

연결 키트와 함께 보는
XBee 제품

Digi XBee 3 글로벌 셀룰러 모뎀 (LTE-M/NB-IoT · LTE Cat 1)
Digi XBee Starter Kit · XBee-PRO Starter Kit
Digi XBee ZigBee 클라우드 키트 · XBee / Arduino 코딩 플랫폼 키트 (구형)

XBee 연결 키트는 어떤 것을 선택해야 합니까?
점대점 통신에는 802.15.4 키트, 여러 노드를 메시로 묶으려면 Zigbee 메시 키트, 클라우드 연동 실습에는 Wi-Fi 클라우드 키트가 적합합니다. XBee 3 모듈로 프로토콜을 바꿔 가며 시험하려면 XK3-Z8S-WZM을 선택하세요.
XBee 키트와 XBee 3 키트는 어떻게 다릅니까?
XK3-Z8S-WZM은 XBee 3 Zigbee SMT 모듈을 사용합니다. 이 모듈은 802.15.4와 DigiMesh로도 프로그래밍할 수 있어 하드웨어 하나로 세 프로토콜을 비교합니다.
XKA2B-WFT-0 Wi-Fi 클라우드 키트에는 무엇이 들어 있습니까?
XBee Wi-Fi(S6B) 모듈과 브레드보드 개발 보드, 저항·릴레이·버튼·LED 부품 세트, 안테나·전원·케이블이 들어 있습니다. 전용 클라우드 앱에 접속해 장치를 제어합니다.
Zigbee 메시 키트에는 노드가 몇 개 들어 있습니까?
XKB2-Z7T-WZM과 XK3-Z8S-WZM 모두 개발 보드와 모듈이 3개씩 들어 있습니다. 노드를 더 늘리려면 동일 구성의 키트를 추가로 준비하세요.
키트에 안테나가 포함됩니까?
XK3-Z8S-WZM에는 안테나 3개가, Wi-Fi 클라우드 키트에는 필요한 안테나가 들어 있습니다. 다른 두 키트의 안테나 구성은 문의해 주시면 안내해 드립니다.
