Digi XKA2C-Z7T-W XBee 지그비 클라우드 키트

Digi XKA2C-Z7T-W XBee 지그비 클라우드 키트

MODEL
XKA2C-Z7T-W
브랜드
DIGI
제품 자료
제품문의 구매하기

무선 장치의 클라우드 연결과
코딩을 익히는 XBee 개발 키트

Digi XKA2C-Z7T-W · XKB2-AT-WWG XBee 키트

견적 받기

Digi 국내 정식 공급 파트너

Digi XKA2C-Z7T-W는 ZigBee 모듈에 IP 클라우드 기능을 더한 XBee ZigBee 클라우드 키트이고, XKB2-AT-WWG는 XBee와 Arduino 호환 보드로 코딩하는 플랫폼 키트입니다. 두 키트 모두 XBee 기반 무선 장치를 클라우드에 연결하거나 직접 프로그래밍하는 개발용 구성입니다.

클라우드 키트는 ZigBee 모듈과 USB 개발 보드, XBee 게이트웨이(ZigBee), 부품 세트를 한 패키지에 담아 몇 분에서 몇 시간 안에 동작하는 프로토타입을 만들 수 있게 구성했습니다. 저전력과 유연한 네트워킹이 필요한 현장 시험에 적합하며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

IP 클라우드

ZigBee에 더한 연결 기능

1개씩

ZigBee 모듈 · USB 개발 보드 · 게이트웨이

부품 세트

저항 · 릴레이 · 버튼 · LED

Arduino

호환 코딩 플랫폼 키트

특징

XBee 클라우드 연동과
Arduino 코딩 기능

핵심 특징현장에서 달라지는 점
IP 클라우드 기능ZigBee 네트워크에 IP 클라우드 연결을 더해 센서 데이터를 웹에서 확인할 수 있습니다.
한 패키지 구성하드웨어와 도구가 한 패키지에 들어 있어 별도 구매 없이 실습을 시작할 수 있습니다.
빠른 프로토타입몇 분에서 몇 시간 안에 동작하는 프로토타입을 만들어 개념 검증 기간을 줄입니다.
저전력 네트워크저전력으로 유연하게 망을 구성해야 하는 현장 시험에 맞습니다.
전용 클라우드 앱키트 전용 클라우드 앱에 접속해 장치 상태를 확인하고 제어합니다.
Arduino 호환 코딩XKB2-AT-WWG는 Arduino 호환 보드로 XBee를 코딩하므로 기존 Arduino 개발 경험을 그대로 활용합니다.

클라우드 키트

게이트웨이와 모듈의
연동 구성

XKA2C-Z7T-W는 ZigBee 모듈 1개와 브레드보드가 붙은 XBee USB 개발 보드 1개를 센서 노드로 사용하고, XBee 게이트웨이(ZigBee) 1개로 IP 네트워크와 클라우드에 연결합니다. 저항·릴레이·버튼·LED 부품 세트로 입력과 출력을 갖춘 간단한 제어 회로를 구성하고, 클라우드에서 장치를 제어하는 과정까지 확인할 수 있습니다.

게이트웨이 사양은 Digi XBee Gateway 페이지에 따로 정리되어 있으므로 연동 설계 전에 함께 검토하세요.

브레드보드와 부품 세트 구성

브레드보드에 저항, 릴레이, 버튼, LED를 꽂아 센서 입력과 제어 출력을 갖춘 회로를 만들 수 있습니다. 필요한 안테나, 전원, 케이블이 모두 포함되어 별도 부품 없이 바로 시작합니다.

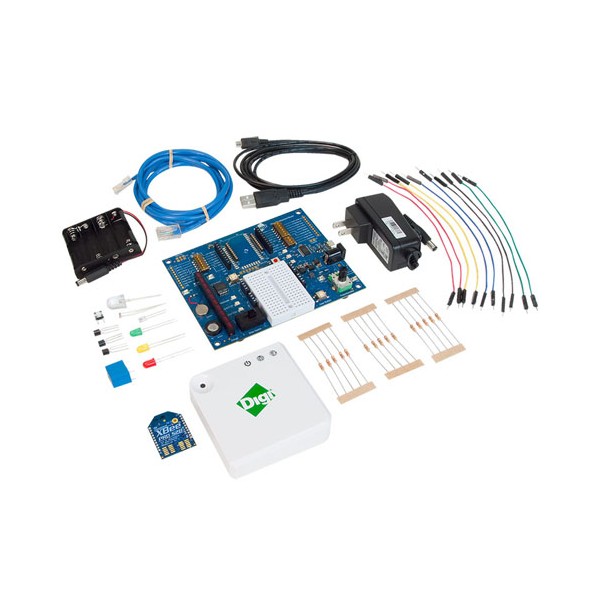

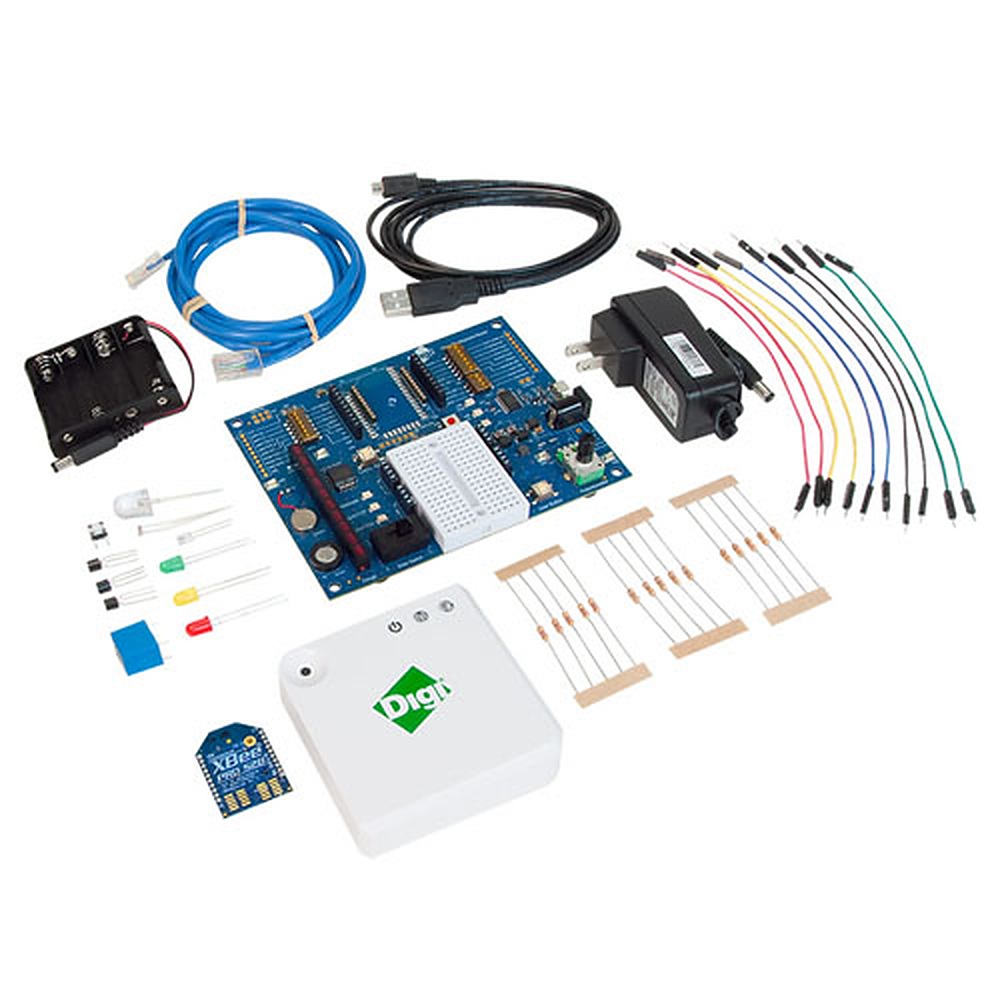

DIGI XKA2C-Z7T-W - 개발 보드와 부품, 케이블이 펼쳐진 키트 구성품
개발 보드와 부품, 케이블이 펼쳐진 키트 구성품

코딩 플랫폼

Arduino 호환 보드로
XBee 코딩

XKB2-AT-WWG는 XBee와 Arduino 호환 보드를 조합한 코딩 플랫폼입니다. Arduino 환경에 익숙한 개발자가 같은 스케치 방식으로 XBee 무선 기능을 제어하는 용도에 적합합니다.

사용 방법

XBee 지그비 클라우드 키트
게이트웨이 등록 순서

XBee Zigbee 클라우드 키트는 XBee 게이트웨이를 네트워크에 연결하고 Digi Remote Manager에 등록한 뒤, USB 개발 보드의 XBee 모듈 데이터를 클라우드 화면에서 확인합니다. 모듈 설정 확인에는 XCTU를 사용합니다.

소프트웨어·도구하는 일
XBee 게이트웨이 웹 인터페이스http://192.168.100.1 접속, 게이트웨이 설정
Digi Remote ManagerAdd New Device로 게이트웨이 등록과 관리
XCTUUSB로 연결한 XBee 모듈 검색과 설정 확인

처음 연결하는 순서

순서할 일
1게이트웨이에 전원을 연결하고 필요하면 Ethernet 케이블도 연결하세요.
2XBee 모듈을 개발 보드에 꽂고 USB 케이블로 PC에 연결합니다.
3게이트웨이를 Wi-Fi 또는 Ethernet 네트워크에 연결하세요.
4Digi Remote Manager 계정을 만듭니다.
5브라우저에서 http://192.168.100.1을 열어 사용자 이름 python과 라벨의 비밀번호로 로그인하고, Remote Manager에서 Add New Device를 눌러 게이트웨이 일련번호와 이름을 입력해 추가하세요.

라벨에 비밀번호가 없으면 기본값 dbps로 로그인합니다.

사양

두 키트의
구성 사양

항목사양
XKA2C-Z7T-W 키트XBee ZigBee 클라우드 키트
XKA2C-Z7T-W XBee 모듈XBee ZigBee 모듈 1개
XKA2C-Z7T-W 개발 보드브레드보드 XBee USB 개발 보드 1개
XKA2C-Z7T-W 게이트웨이XBee 게이트웨이(ZigBee) 1개
XKA2C-Z7T-W 부품 세트저항, 릴레이, 버튼, LED
XKA2C-Z7T-W 클라우드전용 클라우드 앱 접속
XKA2C-Z7T-W 부속필요한 안테나, 전원, 케이블
XKB2-AT-WWG 키트XBee·Arduino 호환 코딩 플랫폼
XKB2-AT-WWG 개발 환경XBee와 Arduino 호환 보드로 코딩

활용 분야

클라우드 연동과
코딩 실습 현장

  • ZigBee 센서 데이터 클라우드 전송 실습 — 센서 노드의 값을 IP 클라우드로 전송해 확인합니다.
  • 게이트웨이 경유 클라우드 연결 — 게이트웨이를 거쳐 장치를 클라우드에 연결하는 구조를 시험합니다.
  • 간단한 제어 회로 제작 — 릴레이, 버튼, LED로 입력과 출력 회로를 구성합니다.
  • Arduino 호환 보드 코딩 — XBee 무선 기능을 Arduino 환경에서 제어합니다.

선택 가이드

실습 목적으로 고르는
XBee 개발 키트

이럴 때 (현장 조건)권장 키트선택 이유
ZigBee로 클라우드 연동을 실습할 때XKA2C-Z7T-WZigBee 모듈, USB 개발 보드, 게이트웨이, 부품 세트, 클라우드 앱 접속을 한 패키지로 구성합니다.
Arduino 호환 보드로 XBee를 코딩할 때XKB2-AT-WWGXBee와 Arduino 호환 보드를 조합한 코딩 플랫폼입니다.
Zigbee 메시나 XBee 3 키트가 필요할 때Digi XBee 연결 키트802.15.4·Zigbee 메시·XBee 3·Wi-Fi 클라우드 구성을 별도 페이지에 정리했습니다.

구성·옵션

키트 파트 넘버

파트 넘버키트구성
XKA2C-Z7T-WXBee ZigBee 클라우드 키트XBee ZigBee 모듈 1개, 브레드보드 XBee USB 개발 보드 1개, XBee 게이트웨이(ZigBee) 1개, 부품 세트, 클라우드 앱 접속, 안테나·전원·케이블
XKB2-AT-WWGXBee·Arduino 호환 코딩 플랫폼XBee와 Arduino 호환 보드로 코딩하는 플랫폼
