Digi XKB2-A2T-WWC XBee 802.15.4 Connectivity 키트
NEW

Digi XKB2-A2T-WWC XBee 802.15.4 Connectivity 키트

MODEL
XKB2-A2T-WWC
브랜드
DIGI
제품 자료
제품문의 구매하기

두 모듈로 시작하는⁣ 802.15.4 점대점 통신

Digi XKB2-A2T-WWC XBee 802.15.4 연결 키트

견적 받기

Digi 한국 독점 공급 파트너

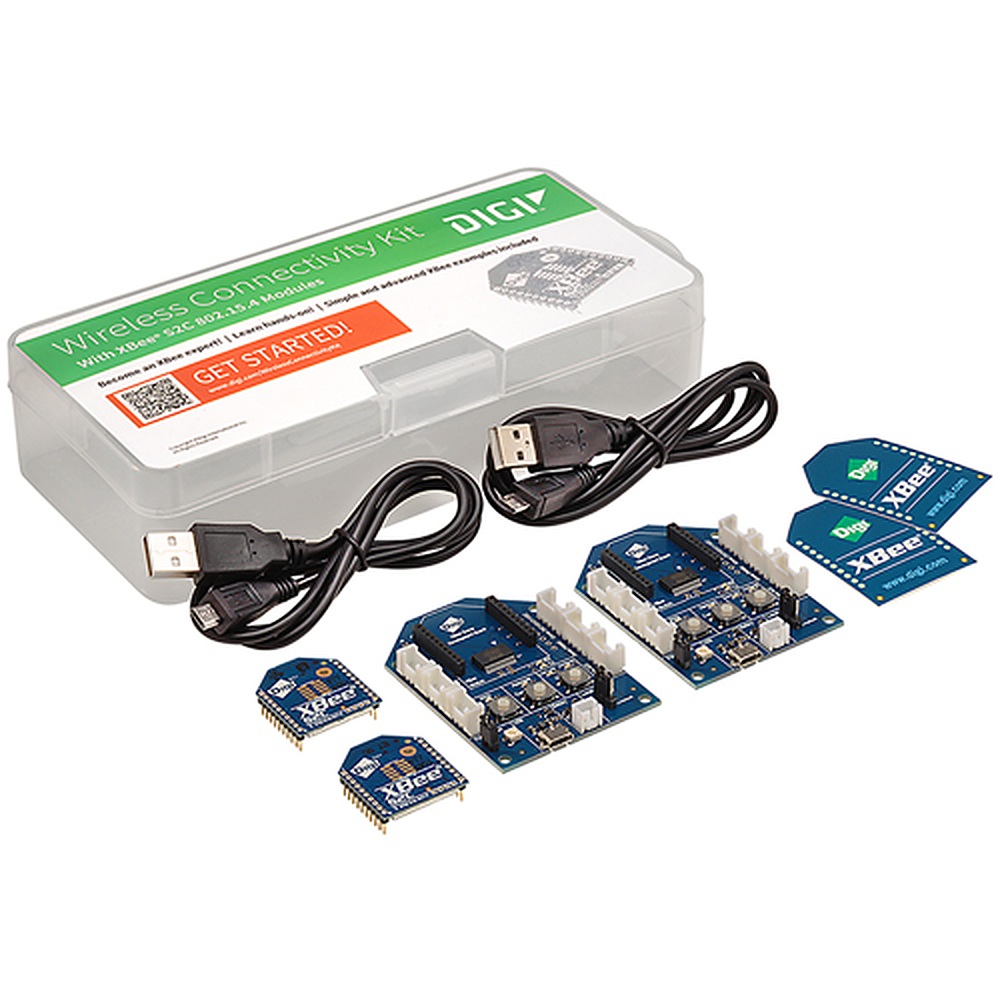

Digi XKB2-A2T-WWC는 XBee Grove 개발 보드 2개와 XBee 802.15.4(S2C) 모듈 2개를 한 상자에 담은 개발 키트(Development Kit)입니다. 마이크로 USB 케이블도 2개 들어 있어 모듈 두 개를 PC에 연결해 점대점 통신을 바로 시험할 수 있습니다.

시작 안내는 두 모듈 사이에 문자를 주고받는 채팅 시험으로 첫 통신을 확인하는 순서입니다. (주)테솔이 국내에 공식 공급합니다.

2개

XBee Grove 개발 보드

2개

802.15.4(S2C) 모듈

2개

마이크로 USB 케이블

6.3.1 이상

필요한 XCTU 버전

시작 순서

XKB2-A2T-WWC⁣ XCTU 설정과 채팅 시험

XCTU 6.3.1 이상에서 모듈을 찾아 설정합니다. 보드에 전원이 없는 상태에서 모듈을 Grove 개발 보드에 꽂고, 마이크로 USB 케이블로 PC에 연결합니다. loopback 점퍼는 UART 위치에 있어야 합니다.

순서할 일
1XCTU 도구 모음의 Discover radio modules를 눌러 스캔할 시리얼 포트를 고릅니다. 어느 포트인지 모르면 모든 포트를 선택하고 Next를 누르세요.
2기본 포트 설정 그대로 Finish를 누르고, 모듈이 나타나면 Add selected devices로 추가합니다.
3각 모듈에서 Load default firmware settings로 기본값을 불러온 뒤 아래 값을 입력합니다.
4Radio Configuration 위쪽의 Write radio settings를 눌러 각 모듈에 기록합니다.
5Consoles 모드로 바꾸고 모듈마다 Open serial connection을 누릅니다. 한쪽 콘솔 로그에 입력한 문자가 다른 쪽 콘솔에 나타납니다.
설정XBee AXBee B의미
CHBB무선 채널, 모든 모듈이 같아야 함
ID20152015네트워크 ID, 모든 모듈이 같아야 함
DH0013A2000013A200목적지 주소 상위, 상대 모듈의 SH
DLXBee B의 SLXBee A의 SL목적지 주소 하위, 상대 모듈의 SL
NIXBEE_AXBEE_B노드 이름

NI에는 기본으로 들어 있는 공백을 지우고 이름을 입력합니다. 한 대의 PC에서 두 콘솔을 함께 보려면 Detach view를 사용하세요. 콘솔 작업이 끝나면 각 콘솔에서 Close serial connection을 누릅니다.

명령 모드

XBee 802.15.4⁣ 명령 모드 예시

입력동작
+++Enter 없이 입력하며 앞뒤로 약 1초씩 입력을 멈추면 OK가 표시됨
ATID 2015네트워크 ID를 2015로 설정
ATID네트워크 ID 읽기
ATWR설정을 메모리에 기록
ATCN명령 모드 종료

10초 동안 입력이 없으면 명령 모드에서 자동으로 빠져나갑니다. 명령마다 OK가 나오지 않으면 +++부터 다시 입력하세요.

구성과 모듈

XKB2-A2T-WWC⁣ 구성품과 802.15.4 모듈

항목내용
품번XKB2-A2T-WWC
키트명Wireless Connectivity Kit with Digi XBee 802.15.4 (S2C)
개발 보드XBee Grove 2개
XBee 모듈802.15.4(S2C) 2개
케이블마이크로 USB 2개
무선 대역2.4 GHz ISM
RF 데이터 속도250 kbps
직렬 데이터 속도최대 1 Mbps
도달 거리실내·도심 60 m, 실외 시야 확보 1200 m
공급 전압2.1~3.6 V
작동 온도-40~85 °C
암호화128비트 AES
프로토콜IEEE 802.15.4

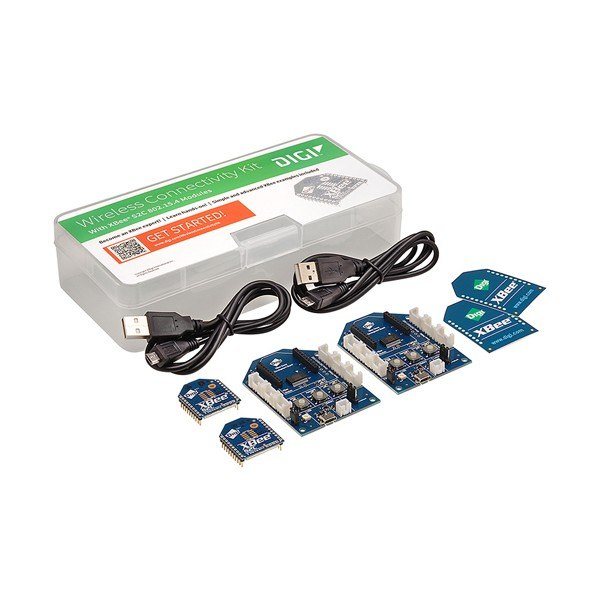

DIGI XKB2-A2T-WWC - 무선 모듈과 보드, USB 케이블 등 키트 구성품
무선 모듈과 보드, USB 케이블 등 키트 구성품

활용 분야

802.15.4 연결을⁣ 처음 구성하는 팀

  • 두 노드 사이의 점대점 통신 시험
  • XCTU로 채널·네트워크 ID·목적지 주소를 맞춰 보는 설정 교육
  • Grove 센서 값을 XBee 모듈로 전송하는 시제품 검토

같은 계열

XKB2-A2T-WWC와⁣ 같은 계열 키트

  • XKB2-Z7T-WZM — 점대점이 아닌 Zigbee 메시용으로 개발 보드와 모듈이 3개씩 들어 있음
  • XK3-Z8S-WZM — XBee 3 Zigbee SMT 모듈 3개와 안테나 3개로 구성된 메시 키트
