4-20mA 루프 하나를 선 없이 옮기는 페어

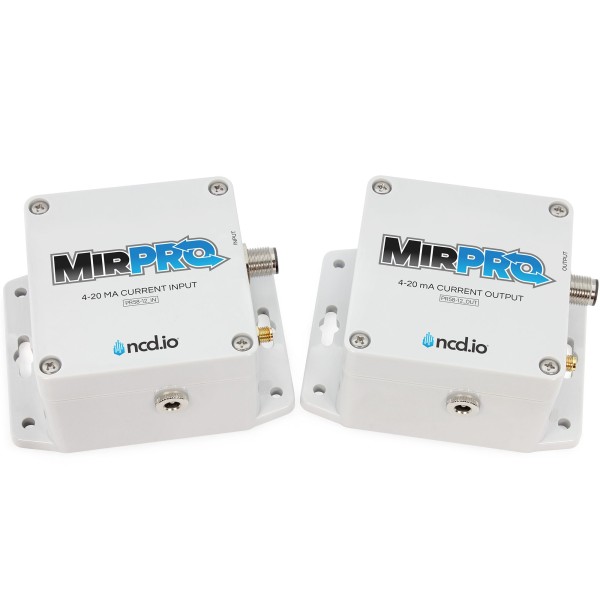

NCD MP4-20 1채널 무선 4-20mA 송수신기 MirPro 채널 수 : 1채널 송수신 페어 루프 전원 : 입력 쪽 16V 내장 전원 암호화 : 128비트 AES
견적 받기NCD 한국 독점 공급 파트너

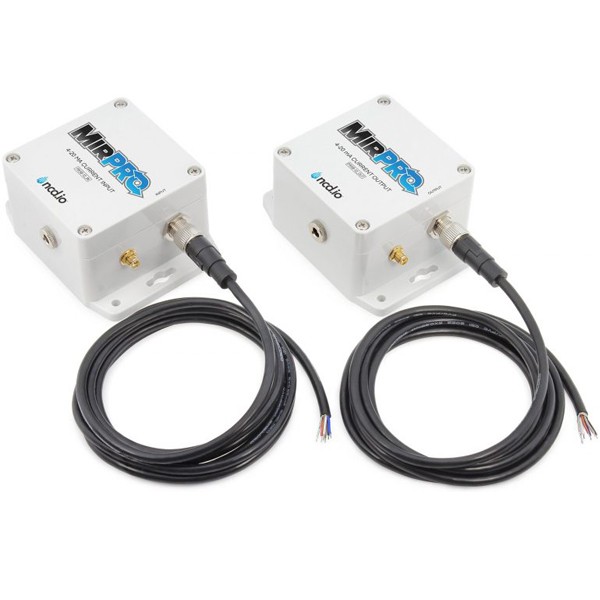

NCD MP4-20은 송신기에 들어온 4-20mA 신호 하나를 수신기가 같은 값으로 출력하는 1채널 무선 4-20mA 송수신 페어(4-20mA 무선 신호 전송기)입니다. 출력 방식을 Active와 Passive 중에서 고를 수 있어 받는 쪽 장비의 입력 방식에 맞춰 연결합니다. (주)테솔이 국내에 공식 공급합니다.

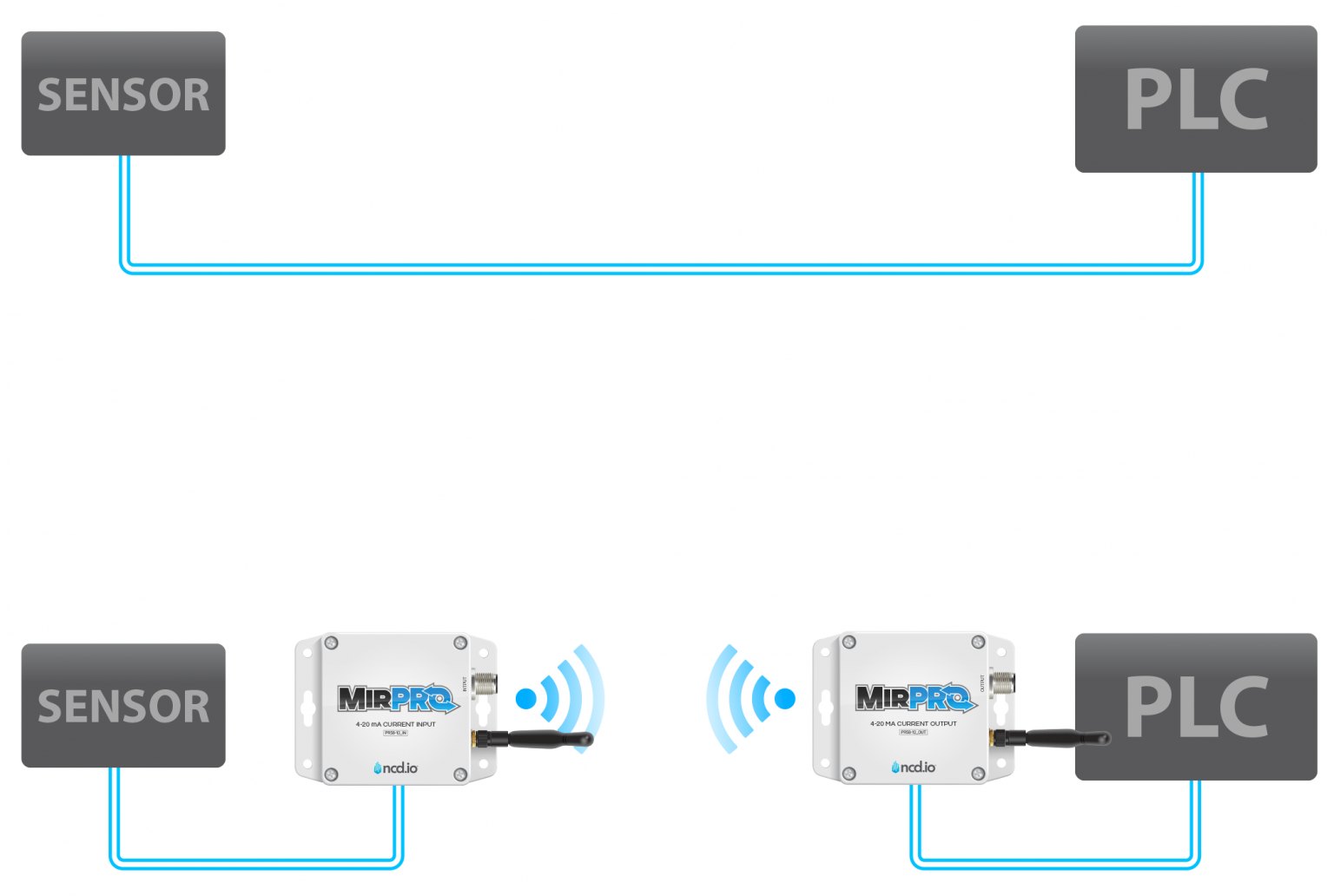

기존 4-20mA 루프를 새 배선 없이 무선으로 옮기므로, 케이블이 끊겼거나 포설이 어려운 구간의 교체에 적합합니다. 무선 구간은 128비트 AES로 암호화하며, 주파수는 900 MHz·868 MHz·2.4 GHz 가운데 주문 때 고릅니다. 국내 사용 가능 여부는 문의해 주세요.
제품 자료
제품 설명서와 자료
이 제품의 사용 설명서, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
튜토리얼과 동영상
출력 방식
Active와 Passive MP4-20 출력 선택

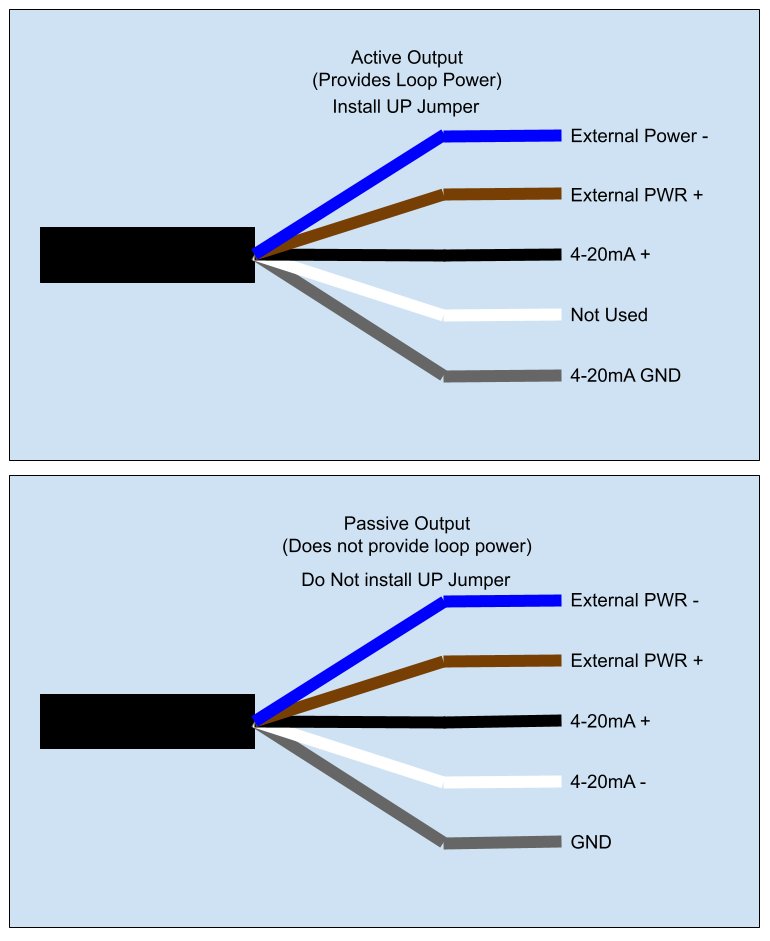

MP4-20은 내부 점퍼로 출력 방식을 고릅니다. 내부 점퍼를 설치하면 Active 출력으로 루프 전압을 공급하고, 설치하지 않으면 연결한 장비가 루프 전압을 공급해야 합니다.

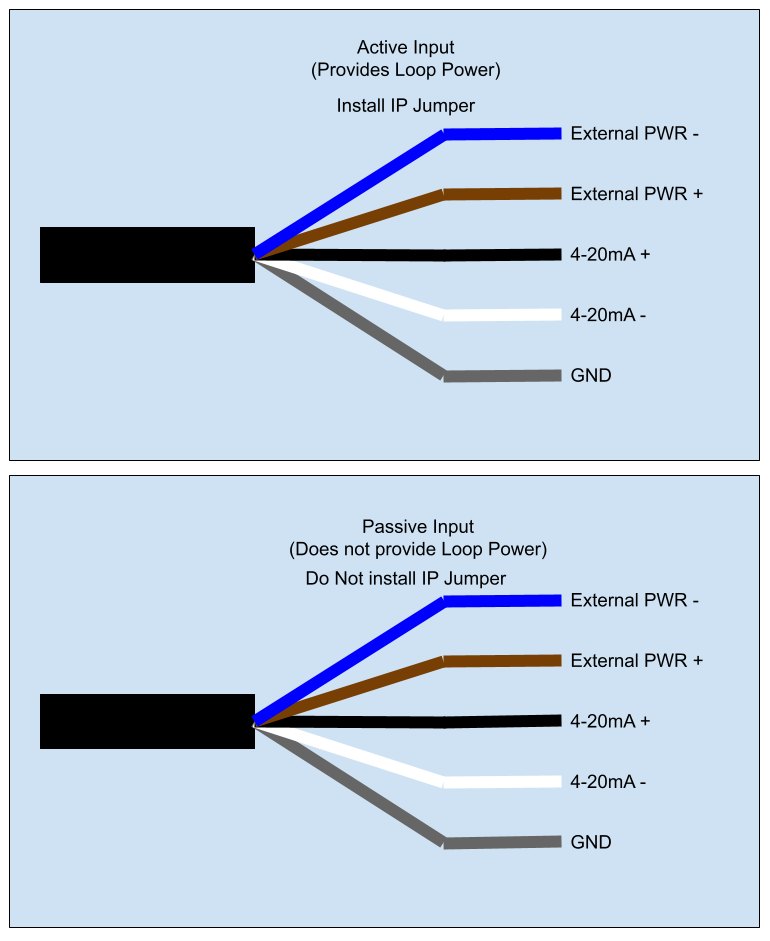

입력 쪽에는 16V 내장 전원이 있어 내부 점퍼를 설치하면 외부 2선식 센서에 루프 전압을 공급할 수 있습니다. 점퍼가 없으면 입력은 Passive입니다.
송신기의 감시와 수신기의 재현
송신기가 4-20mA 입력을 감시하다가 수신기에 같은 값으로 출력하도록 무선으로 알립니다. 한쪽은 센서에, 다른 쪽은 PLC나 미터에 연결합니다.
사용 방법
MP4-20 Soft AP 웹 페이지 설정과 교정 순서
MP4-20의 송신기와 수신기는 설정 모드에서 자체 Wi-Fi(Soft AP)를 열고, 노트북이나 휴대 단말의 웹 브라우저로 짝 주소·전송 간격·교정을 설정합니다. 설정이 끝나면 PC 없이 1:1로 4-20mA 신호를 옮깁니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Soft AP 웹 페이지 (송신기) | Destination Address, Transmit Interval (ms), Change Threshold (mA) 설정, 입력 교정 |
| Soft AP 웹 페이지 (수신기) | Destination Address, Timeout (ms), 통신 끊김 시 출력 Mode 0·1 설정, 출력 교정 |
| RGB 상태 LED | 설정 모드(파란색 고정), 신호 세기(녹색 깜박임 횟수), 오류(빨간색 깜박임) 표시 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 송신기와 수신기에 9-32VDC 전원을 연결합니다. |
| 2 | 외함 옆의 CFG 버튼을 펜이나 클립 끝으로 눌렀다 놓아 상태 LED가 파란색으로 켜지게 하세요. |
| 3 | 노트북이나 휴대 단말을 장치의 Wi-Fi(기본 비밀번호 NCDBeast)에 연결하고, 설정 페이지가 열리지 않으면 브라우저에 172.217.28.1을 입력합니다. |
| 4 | 각 장치의 Destination Address에 상대 장치의 일련번호 주소(00:13:A2:… 형식)를 입력하세요. |
| 5 | 송신기 Transmit Interval보다 수신기 Timeout을 500 ms 이상 길게 정하세요. |
| 6 | 정상 동작 중에는 녹색 LED 깜박임 횟수(5회가 가장 좋음)로 연결 상태를 확인합니다. |
공장 초기화를 하면 짝 주소와 교정값이 모두 지워지고 Destination Address가 브로드캐스트로 돌아가므로, 초기화 후에는 두 장치의 주소를 다시 입력하세요. 빨간색 3회 깜박임은 짝 장치와 통신이 안 되는 상태입니다.


사양
MP4-20 1채널 페어 사양
| 항목 | 사양 |
|---|---|
| 채널 수 | 1채널 송수신 페어 |
| 동작 방식 | 송신기의 4-20mA 입력을 수신기가 같은 값으로 출력, PC 없이 1:1 동작 |
| 출력 방식 | 입력·출력 모두 Active · Passive 선택(내부 점퍼) |
| 루프 전원 | 입력 쪽 16V 내장 전원, 내부 점퍼 설치 시 공급 |
| 암호화 | 128비트 AES |
| 설정 | Soft AP 웹 페이지(송신기와 수신기 모두), 웹 브라우저로 설정과 교정 |
| 전원 | 9-32V DC 입력 |
| 상태 표시 | RGB 상태 LED |
| 무선 거리 | 기본 안테나 직선 시야 2마일, 실내·도시 1,000 ft, 별도 안테나 사용 시 28마일 |
| 센서 연결 | M12 커넥터 장착, 연결용 M12 케이블·PG7 커넥터 별매 |
| 무선 주파수 | 900 MHz / 868 MHz / 2.4 GHz 중 주문 때 선택 |

활용 분야
끊어진 4-20mA 배선을 대신하는 구간
- 4-20mA 신호의 무선 전달 — 센서 신호를 떨어진 PLC나 미터까지 무선으로 전달합니다.
- PLC 4-20mA 배선 개조 — 기존 입력 카드와 배선 규격을 유지한 채 구간만 무선으로 바꿉니다.
- 끊어진 케이블 대체 — 수리 비용이 큰 구간의 케이블을 무선 페어로 바꿉니다.
- 원격 센서 모니터링 — 떨어진 센서 값을 수신기 출력으로 읽습니다.

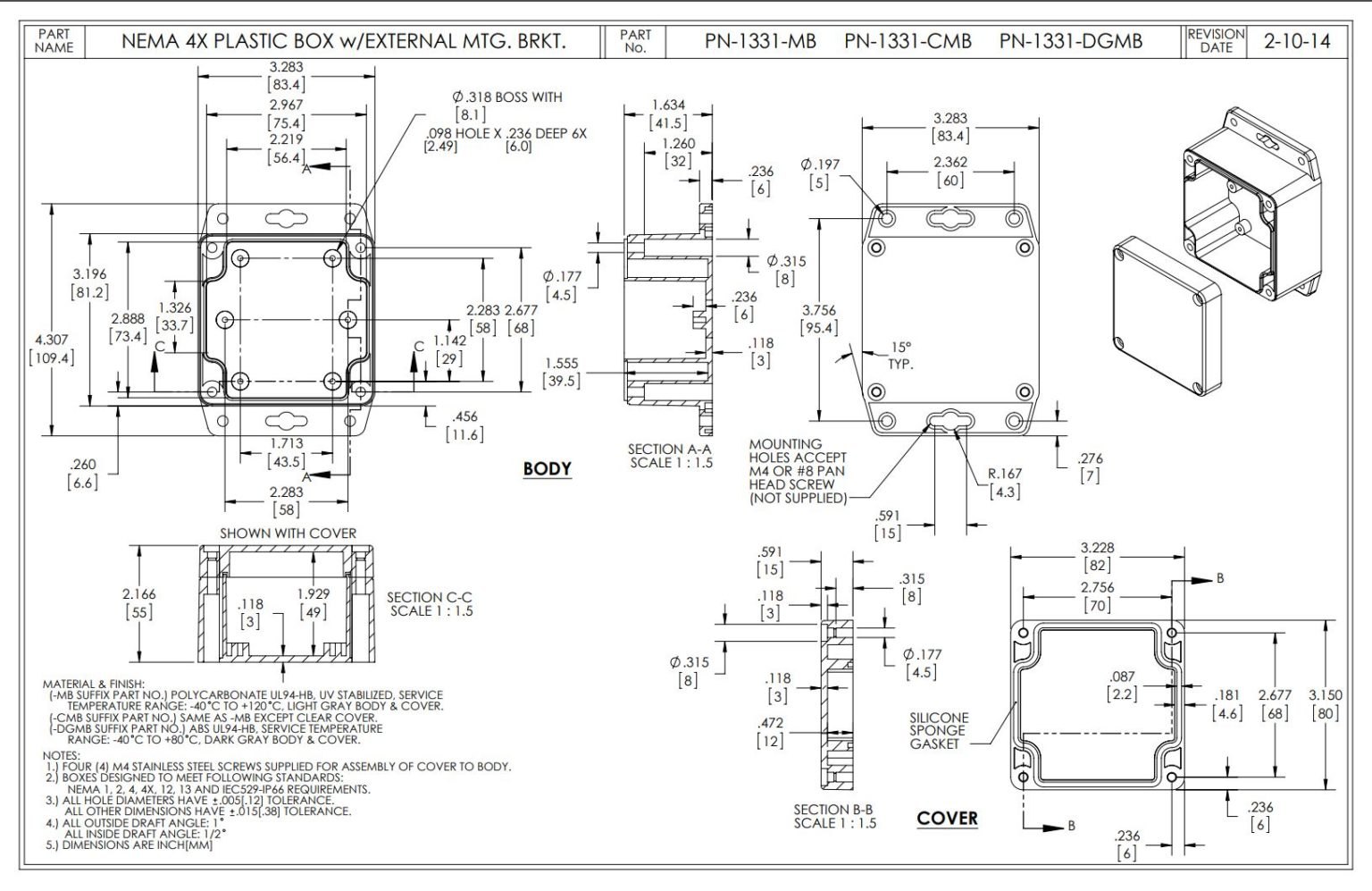

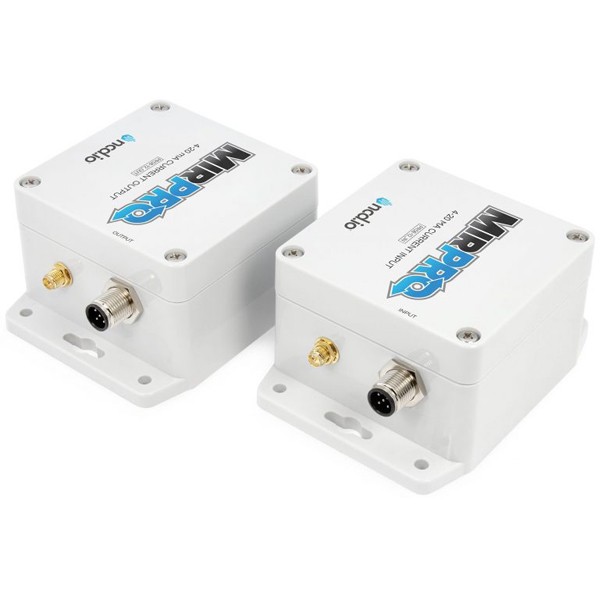

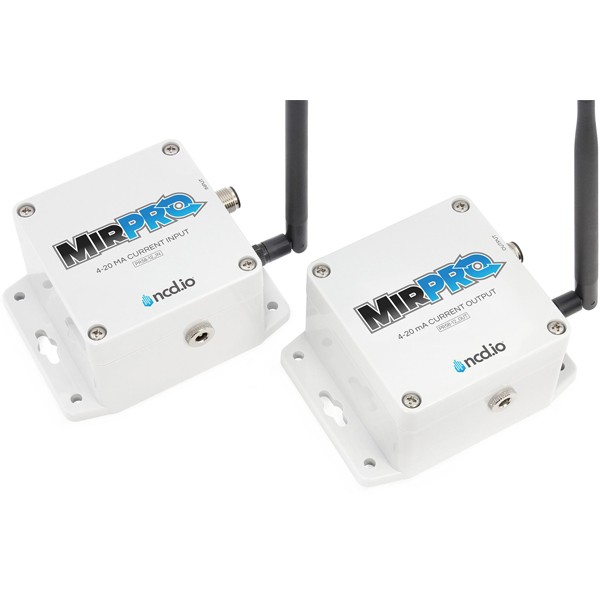

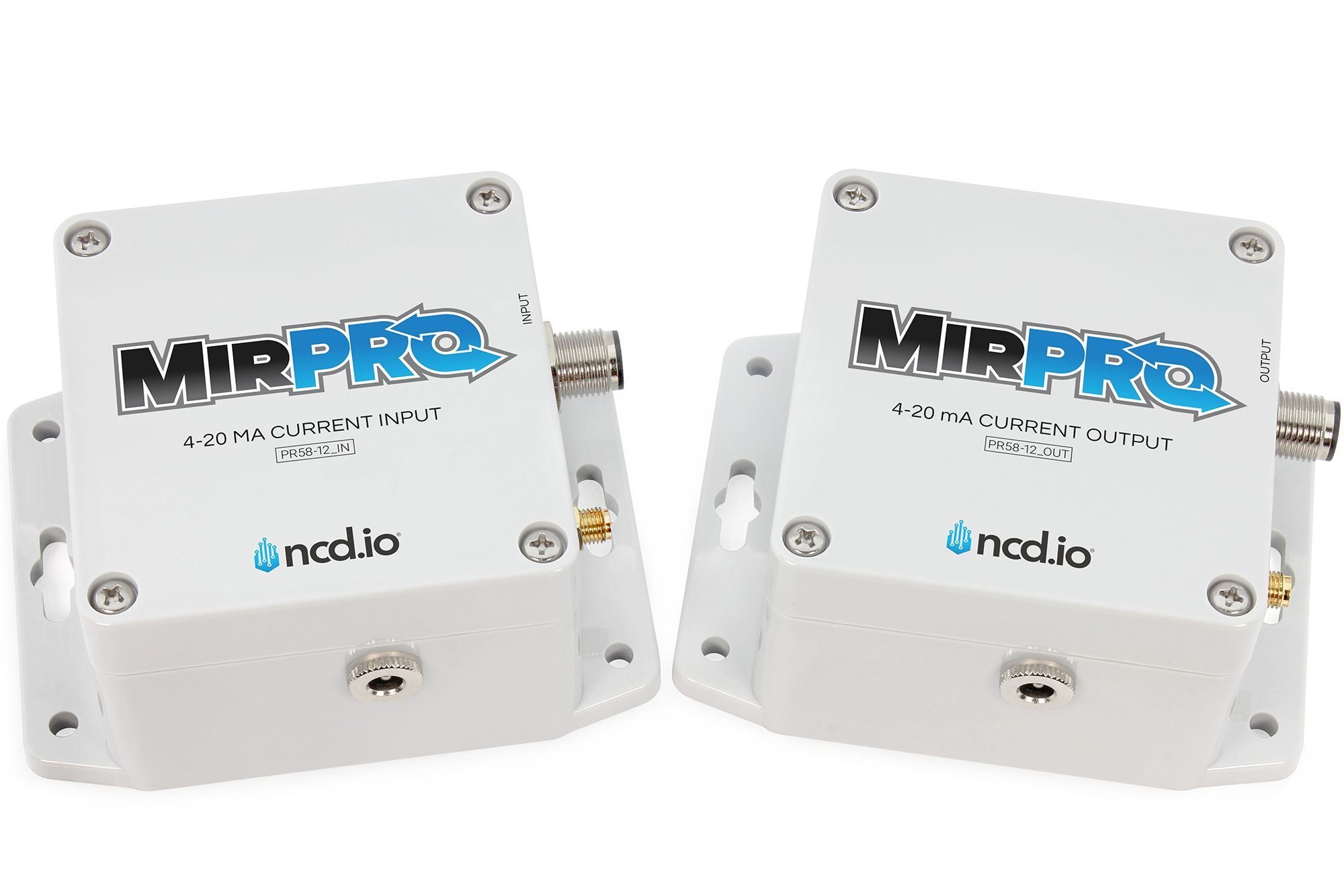

제품 상세 이미지




같은 계열
MP4-20과 같은 계열 모델
- MP44-20_Set — 4채널 송수신 세트, 절연 4-20mA 출력 4개
관련 제품
MP4-20과 함께 보는 NCD 4-20mA·I/O 장비
- NCD endNode 무선 I/O ASM1-1 ~ ASM1-6 · ASM2-3
- NCD 무선 4-20mA 수신기 PR55-5A · PR55-48A · PR52-9
- NCD 산업용 무선 모뎀 PR55-17A · 17B · 17C · PR55-28 · PR55-34
MP4-20은 송신기와 수신기가 함께 공급됩니까?
네, 한 쌍(페어)으로 구성되며 1:1로 동작합니다.
MP4-20의 출력은 Active와 Passive 중 어떻게 정합니까?
내부 점퍼로 정합니다. 받는 쪽 장비가 루프 전압을 공급하는지에 따라 선택하세요.
MP4-20의 무선 통신 거리는 어느 정도입니까?
기본 안테나 기준 직선 시야 2마일이고 별도 안테나를 사용하면 28마일입니다. 실제 거리는 설치 환경에 따라 달라집니다.
MP4-20 설정에 PC 소프트웨어가 필요합니까?
필요하지 않습니다. 송신기와 수신기의 Soft AP 웹 페이지에 웹 브라우저로 접속해 설정과 교정을 진행합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
MP4-20은 송신기와 수신기가 함께 공급됩니까?
네, 한 쌍(페어)으로 구성되며 1:1로 동작합니다.
-
MP4-20의 출력은 Active와 Passive 중 어떻게 정합니까?
내부 점퍼로 정합니다. 받는 쪽 장비가 루프 전압을 공급하는지에 따라 선택하세요.
-
MP4-20의 무선 통신 거리는 어느 정도입니까?
기본 안테나 기준 직선 시야 2마일이고 별도 안테나를 사용하면 28마일입니다. 실제 거리는 설치 환경에 따라 달라집니다.
-
MP4-20 설정에 PC 소프트웨어가 필요합니까?
필요하지 않습니다. 송신기와 수신기의 Soft AP 웹 페이지에 웹 브라우저로 접속해 설정과 교정을 진행합니다.
