NCD MirPro MP4-20과 MP44-20_Set은 송신기에 들어온 4-20mA 신호를 수신기가 같은 값으로 출력하는 무선 4-20mA 송수신 페어(4-20mA 무선 신호 전송기)입니다. PC 없이 1:1로 동작합니다.

기존 4-20mA 루프를 새 배선 없이 무선으로 옮기므로, 케이블이 끊겼거나 포설이 어려운 구간의 교체 비용이 줄어듭니다. 직선 시야 2마일의 무선 구간은 128비트 AES로 보호되며, 이 송수신 페어는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 사용 설명서 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

2종

1채널 MP4-20 · 4채널 MP44-20_Set

1:1

PC 없이 짝으로 동작

128비트 AES

무선 구간 암호화

9-32V DC

듀얼 전원 입력

특징

1:1 페어로 동작하는
무선 4-20mA 전송

핵심 특징현장에서 달라지는 점
1:1 페어 동작송신기와 수신기가 PC 없이 짝으로 동작하므로 별도 서버나 소프트웨어 없이 루프 신호를 옮깁니다.
Active · Passive 선택MP4-20은 내부 점퍼로 출력 방식을 선택할 수 있어 받는 쪽 장비의 입력 방식에 맞출 수 있습니다.
루프 전원 공급4-20mA 입력에서 외부 센서에 전압을 공급하므로 2선식 센서를 별도 전원 없이 연결할 수 있습니다.
128비트 AES무선 구간을 128비트 AES로 암호화하므로 제어 신호가 외부에 노출되지 않습니다.
웹 브라우저 설정Soft AP 웹 페이지에서 설정과 교정을 진행하므로 전용 소프트웨어를 설치하지 않아도 됩니다.
듀얼 9-32V 전원9-32V DC 전원 입력과 RGB 상태 LED를 갖춰, 현장 직류 전원에 바로 연결하고 동작 상태를 확인할 수 있습니다.

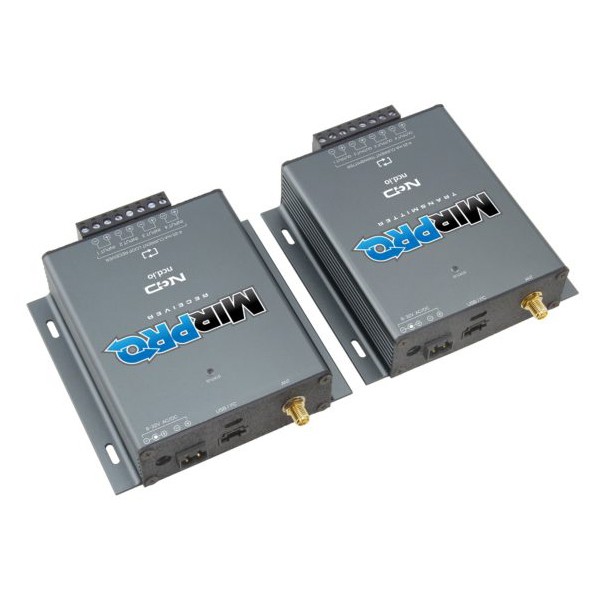

NCD MP44-20_Set - 트랜스미터와 리시버 한 쌍의 외형
트랜스미터와 리시버 한 쌍의 외형

동작 방식

송신기와 수신기가
나누어 맡는 일

송신기의 감시와 수신기의 재현

송신기가 4-20mA 입력을 감시하다가 수신기에 같은 값으로 출력하도록 무선으로 알립니다. 한쪽은 센서에, 다른 쪽은 PLC나 미터에 연결합니다. MirPro는 기존 Mirror 시리즈를 새로 설계한 제품입니다.

설정

웹 브라우저로 진행하는
설정과 교정

송신기와 수신기 모두 Soft AP 웹 인터페이스를 갖추고 있어, 노트북이나 휴대 단말의 웹 브라우저로 접속해 설정과 교정을 진행합니다. 설정을 마치면 PC 없이 짝으로 동작합니다.

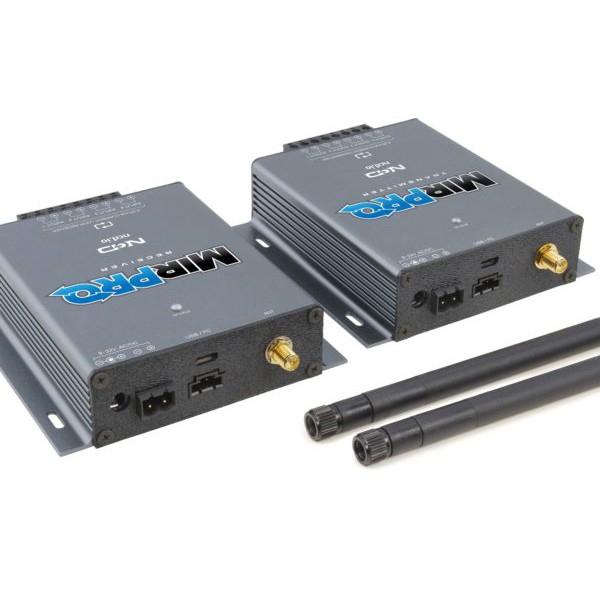

NCD MP44-20_Set - 안테나를 연결한 송수신기 한 쌍의 측면
안테나를 연결한 송수신기 한 쌍의 측면

사용 방법

MirPro 4-20mA 페어
Soft AP 웹 설정과 교정

MirPro 송신기와 수신기는 설정 모드에서 자체 Wi-Fi(Soft AP)를 열고, 노트북이나 휴대 단말의 웹 브라우저로 짝 주소·전송 간격·교정을 설정합니다. 설정이 끝나면 PC 없이 1:1로 4-20mA 신호를 옮깁니다.

소프트웨어·도구하는 일
Soft AP 웹 페이지 (송신기)Destination Address, Transmit Interval (ms), Change Threshold (mA) 설정, 입력 교정
Soft AP 웹 페이지 (수신기)Destination Address, Timeout (ms), 통신 끊김 시 출력 Mode 0·1 설정, 출력 교정
RGB 상태 LED설정 모드(파란색 고정), 신호 세기(녹색 깜박임 횟수), 오류(빨간색 깜박임) 표시

처음 연결하는 순서

순서할 일
1송신기와 수신기에 9-32VDC 전원을 연결합니다.
2외함 옆의 CFG 버튼을 펜이나 클립 끝으로 눌렀다 놓아 상태 LED가 파란색으로 켜지게 하세요.
3노트북이나 휴대 단말을 장치의 Wi-Fi에 연결하고, 설정 페이지가 열리지 않으면 브라우저에 172.217.28.1을 입력합니다.
4각 장치의 Destination Address에 상대 장치의 일련번호 주소(00:13:A2:… 형식)를 입력하세요.
5송신기 Transmit Interval보다 수신기 Timeout을 500 ms 이상 길게 정하세요.
6정상 동작 중에는 녹색 LED 깜박임 횟수(5회가 가장 좋음)로 연결 상태를 확인합니다.

공장 초기화를 하면 짝 주소와 교정값이 모두 지워지고 Destination Address가 브로드캐스트로 돌아가므로, 초기화 후에는 두 장치의 주소를 다시 입력하세요. 빨간색 3회 깜박임은 짝 장치와 통신이 안 되는 상태입니다.

사양

1채널·4채널
페어 사양

항목MP4-20MP44-20_Set
채널 수1채널 송수신 페어4채널 송수신 페어
출력 방식Active · Passive 선택(내부 점퍼)해당 없음
옵션M12 종단 케이블해당 없음

시리즈 공통 사양

항목사양
동작 방식송신기의 4-20mA 입력을 수신기가 같은 값으로 출력, PC 없이 1:1 동작
루프 전원4-20mA 입력에서 외부 센서에 전압 공급
암호화128비트 AES
설정Soft AP 웹 페이지(송신기와 수신기 모두), 웹 브라우저로 설정과 교정
전원듀얼 9-32V DC 입력
상태 표시RGB 상태 LED
무선 거리기본 안테나 직선 시야 2마일, 별도 안테나 사용 시 28마일
제품 계열기존 Mirror 시리즈를 새로 설계한 MirPro

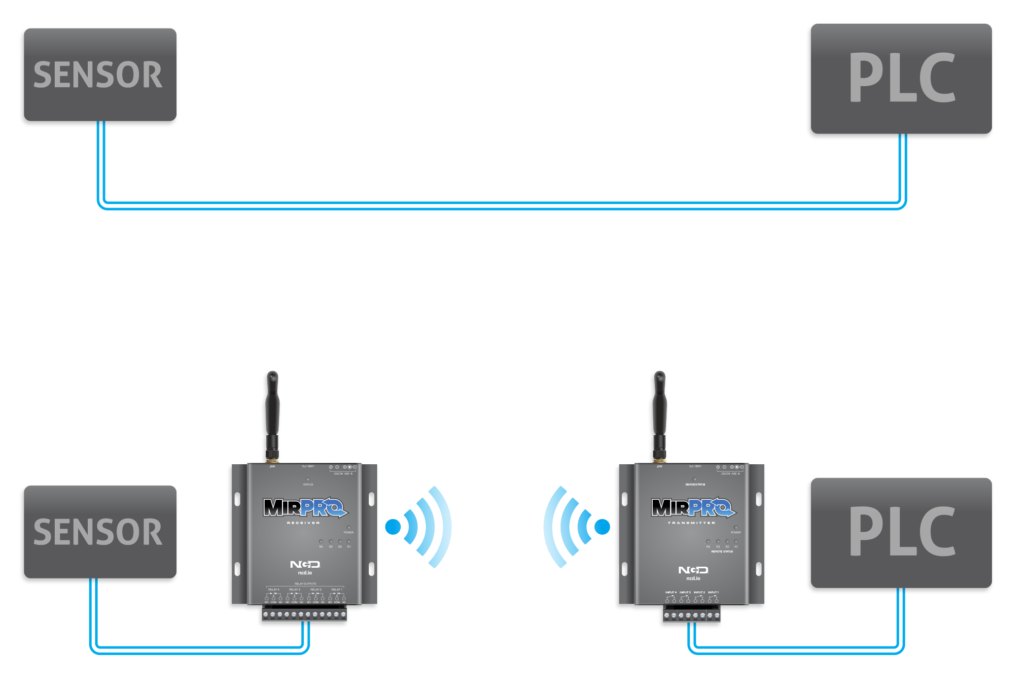

NCD MP44-20_Set - 센서와 PLC 사이를 무선으로 연결하는 개념 구성도
센서와 PLC 사이를 무선으로 연결하는 개념 구성도

활용 분야

새 배선을 깔기
어려운 4-20mA 루프

  • 4-20mA 제어 신호의 무선화 — 센서 신호를 떨어진 PLC나 미터까지 무선으로 전달합니다.
  • PLC 4-20mA 배선의 무선 개조 — 기존 입력 카드와 배선 규격을 유지한 채 구간만 무선으로 바꿉니다.
  • 끊어진 케이블 교체 비용 절감 — 포설이 어려운 구간의 케이블을 무선 페어로 대체합니다.
  • 원격 센서 모니터링 — 떨어진 센서 값을 수신기 출력으로 읽습니다.

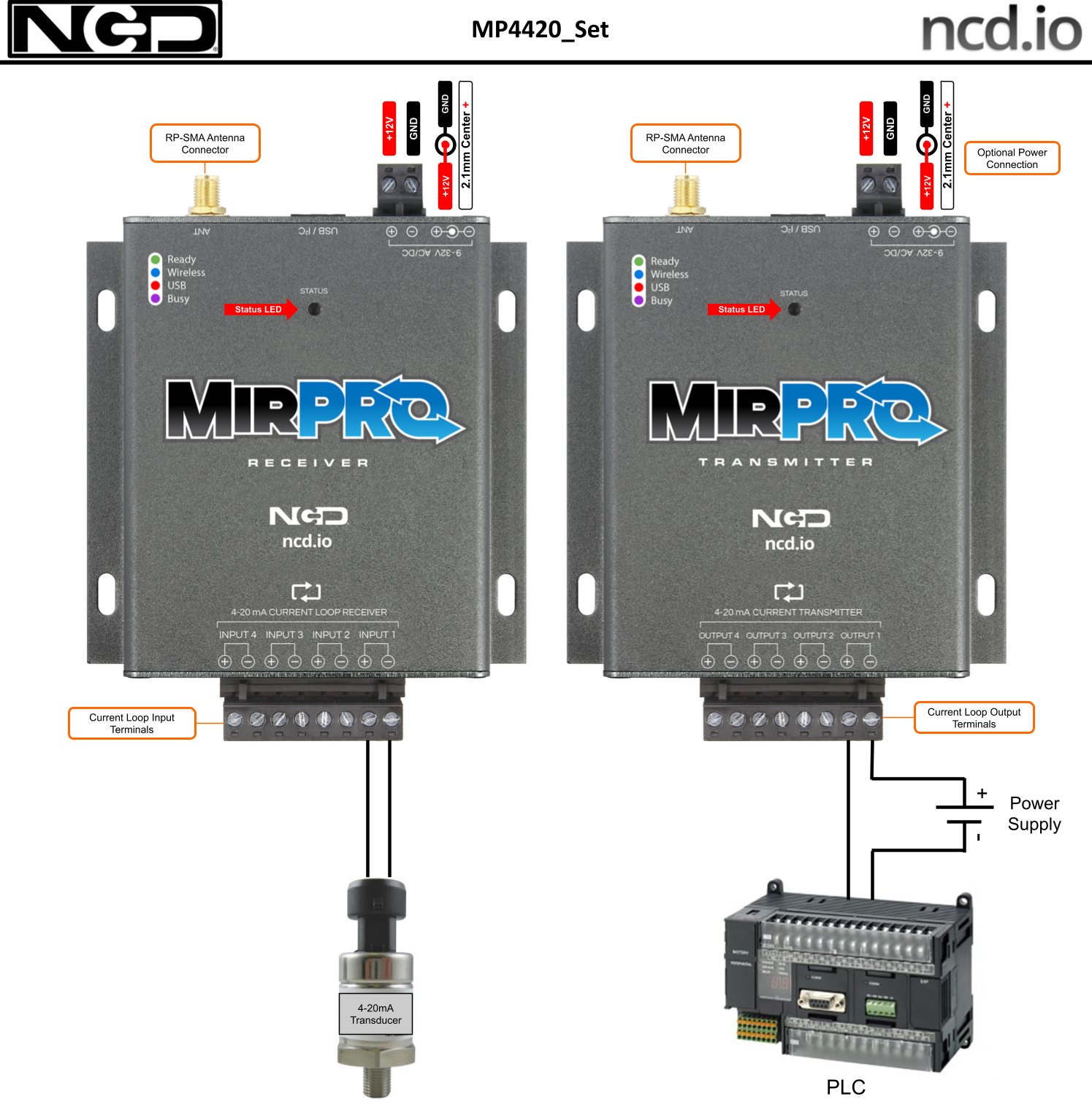

NCD MP44-20_Set - 송신기와 수신기, 센서와 PLC의 연결 구성도
송신기와 수신기, 센서와 PLC의 연결 구성도

선택 가이드

MirPro 채널 수에 따른
페어 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
단일 4-20mA 신호를 옮길 때MP4-201채널 송수신 페어(MP4-20)가 맞습니다.
여러 4-20mA 출력이 필요할 때MP44-20_Set4채널 송수신 페어(MP44-20_Set)가 맞습니다.
출력을 Active · Passive로 바꿔야 할 때MP4-20MP4-20은 내부 점퍼로 출력 방식을 고릅니다.
여러 신호를 무선으로 읽고 제어할 때NCD endNode ASM1-1 ~ ASM1-6입력, 출력, 릴레이 모듈로 신호 종류를 나누어 구성합니다.

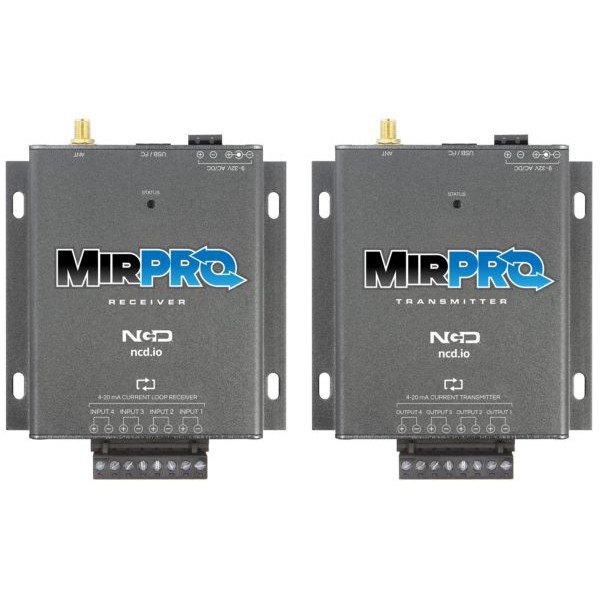

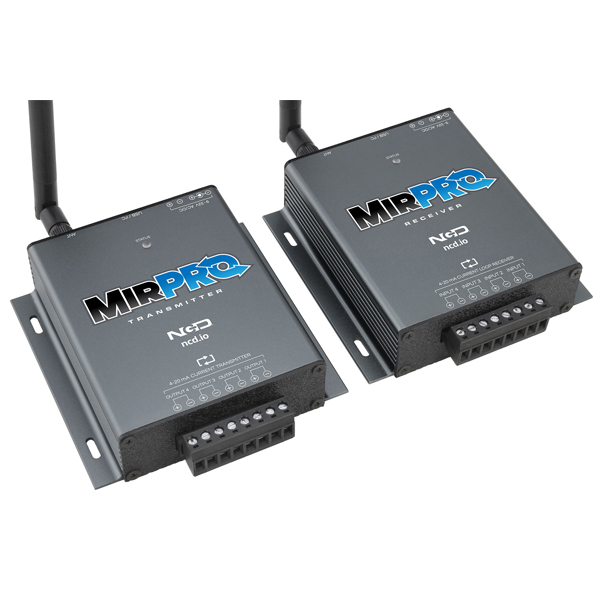

NCD MP44-20_Set - 송신기와 수신기 상면의 단자대와 라벨
송신기와 수신기 상면의 단자대와 라벨

구성·옵션

MirPro 페어 구성과
옵션

모델구성옵션
MP4-201채널 송수신 페어M12 종단 케이블
MP44-20_Set4채널 송수신 페어해당 없음

제품 상세 이미지

NCD MP44-20_Set 상세 이미지 1
NCD MP44-20_Set 상세 이미지 2
