NCD PR52-48A IoT 장거리 무선 PIR 동작 감지 센서

NCD PR52-48A IoT 장거리 무선 PIR 동작 감지 센서

MODEL
PR52-48A
브랜드
NCD
제품문의 구매하기

통로와 구역의 출입을
무선으로 알리는 PIR 센서

NCD PR52-48A 무선 PIR 동작 감지 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD PR52-48A는 3 × 3 인치 PIR 동작 감지 센서(Wireless PIR Motion Sensor)입니다. 주변과 온도가 다른 사람이나 물체의 움직임을 적외선 변화로 감지해 DigiMesh 무선으로 전송하며, 보안과 존재 감지에 사용합니다.

감지 범위는 5 m이고 빛을 내지 않아 어두운 공간에서도 작동합니다. AA 2개로 최대 300,000회를 전송하며, 환경과 전송 간격에 따라 최대 10년을 기대합니다. 한 네트워크에는 센서 노드를 256개까지 구성할 수 있고, 이 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

5 m

감지 범위

2마일

가시거리 무선 범위

256개

네트워크당 센서 노드

최대 10년

환경에 따른 배터리 수명

특징

빛 없이 움직임을
감지하는 센서

핵심 특징현장에서 달라지는 점
5 m 감지 범위고정밀 PIR 센서가 5 m 범위의 움직임을 감지해 통로와 소규모 구역의 출입을 파악합니다.
무발광 감지LED 같은 빛을 내지 않고 적외선 변화만 감지하므로 어두운 장소의 보안 용도에서도 주변을 밝히지 않습니다.
움직임 빈도 기준 전송움직임이 설정 빈도를 넘을 때만 값을 전송하여 불필요한 전송과 배터리 소모를 줄입니다.
인터럽트 저전력인터럽트로 대기 전력을 낮춰 AA 2개로 최대 10년의 운용을 기대합니다.
감도·주파수 구성감지 주파수와 감도를 사용자가 구성해 설치 장소의 움직임 패턴에 맞게 조정합니다.
128비트 AES무선 데이터를 최소 128비트 AES로 암호화하며 기본 키는 장치에 직접 접근해 변경합니다.

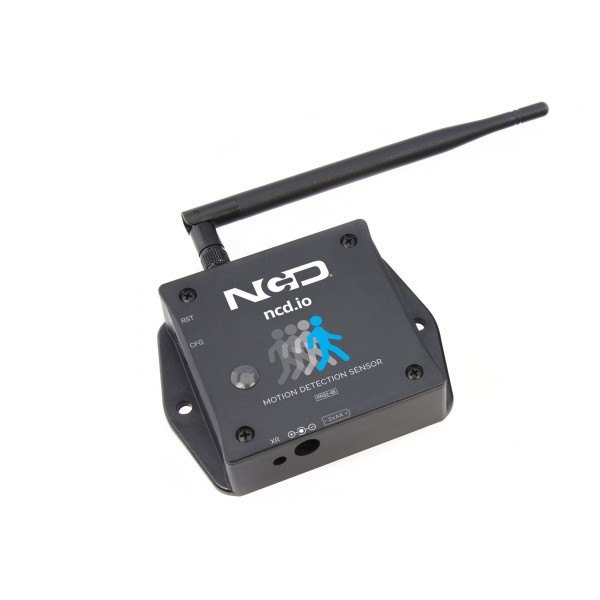

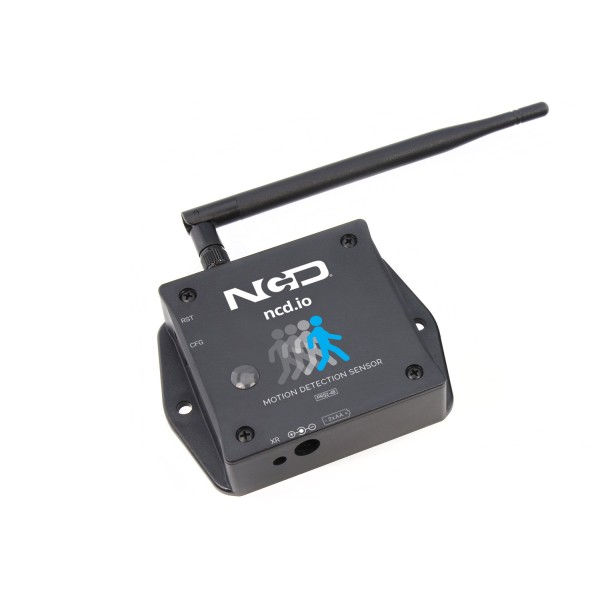

NCD PR52-48A - 안테나가 달린 무선 동작 감지 센서 외형
안테나가 달린 무선 동작 감지 센서 외형

감지 방식

적외선 변화와
절전 동작

Panasonic 패시브 IR(PIR) 센서가 주변과 온도가 다른 물체의 적외선 변화량을 감지합니다. 움직임이 설정한 빈도를 넘으면 값을 전송하고, 전송 뒤에는 사전 설정한 시간 동안 절전합니다.

감지 범위와 각도 옵션은 사용자 정의로 구성할 수 있습니다. 구성 모드에서는 배터리가 빠르게 소모되므로 설정을 마치면 바로 정상 동작으로 되돌리세요.

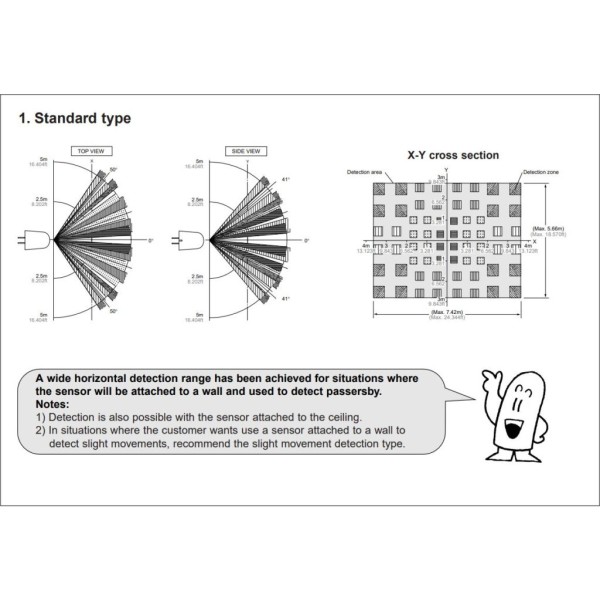

감지 범위와 설치 방향

5 m 감지 범위를 기준으로 센서 방향을 정하고, 통로 중앙을 정면으로 향하게 설치하면 지나가는 사람의 움직임을 안정적으로 감지합니다. 옥외나 고온 환경은 피해 설치합니다.

수신·연결

게이트웨이와
모뎀 선택

센서는 인터넷에 직접 통신하지 않으며 NCD 게이트웨이나 모뎀이 데이터를 받습니다. 게이트웨이는 AWS, Azure, Losant, MQTT로 올리고 모뎀은 원시 데이터를 USB, 이더넷, RS-485, RS-232로 전달합니다.

클라우드로 바로 올리려면 게이트웨이를, 원시 데이터를 직접 받으려면 모뎀을 선택합니다. 연동은 Raspberry Pi, Arduino, Visual Studio, LabVIEW 환경을 지원합니다.

사용 방법

PR52-48A PIR 센서
모뎀 연결과 Alpha Station 확인

PR52-48A는 NCD USB 모뎀이나 이더넷 모뎀, 게이트웨이가 DigiMesh 무선 데이터를 받습니다. PC에서는 Alpha Station이나 Node-RED의 NCD 라이브러리로 감지 데이터를 확인하고, 게이트웨이는 AWS, Azure, Losant, MQTT로 올립니다.

소프트웨어·도구하는 일
Alpha StationWindows에서 모뎀으로 받은 센서 데이터 확인과 설정
Node-RED + @ncd 라이브러리Wireless Gateway 노드로 모뎀 데이터 수신, Debug로 확인
NCD 모뎀원시 데이터를 USB, 이더넷, RS-485, RS-232로 전달
NCD 게이트웨이AWS, Azure, Losant, MQTT로 업로드

처음 연결하는 순서

순서할 일
1USB 모뎀을 PC에 연결하고 Alpha Station을 실행해 모뎀의 시리얼 포트와 115200 baud를 선택합니다.
2센서에 AA 전지를 넣고 Reset 버튼을 눌렀다 놓아 전송을 시작하세요.
3센서 앞에서 움직여 Alpha Station에 감지 데이터가 들어오는지 확인합니다.
4Node-RED를 쓰려면 Manage palette에서 @ncd를 설치하고 Wireless Gateway 노드의 Modem Type을 USB (Serial)로 정하세요.
5Debug 노드를 이어 Deploy하고 노드에 녹색 Ready 표시와 모뎀 MAC이 나타나는지 확인합니다.

Alpha Station에 포트가 보이지 않으면 다른 프로그램이 포트를 쓰고 있는지 확인하고, 장치 관리자에 COM 포트가 없으면 FTDI 드라이버를 설치하세요.

사양

PR52-48A PIR 센서
세부 사양

항목사양
측정 범위5 m(감지 범위 · 각도 옵션 사용 가능)
설정감지 주파수 / 감도 구성
작동 온도−40 ~ +70 °C
규모네트워크당 센서 노드 256개
전원AA 2개 최대 300,000회 전송 · 환경과 전송 간격에 따라 최대 10년 배터리 · 인터럽트로 저전력 · 외부 전원 옵션
감지 소자Panasonic 패시브 IR(PIR) 센서 · 5 m 범위 고정밀
감지 방식주변과 온도가 다른 물체의 적외선 변화량 감지(발광 없음)
동작움직임이 설정 빈도를 넘으면 전송 후 사전 설정 시간 동안 절전
전송 방식주기 전송 · 유효 동작 감지 시 전송
크기소형 폼 팩터(3 × 3 인치)
300,000회 기준 시간당 전송 횟수목표 수명 3개월 136 · 6개월 68 · 1년 34 · 2년 17 · 3년 11 · 5년 6 · 10년 3
구성 모드구성 모드에서는 배터리가 빠르게 소모
사용 환경옥외 · 고온 환경 제외 · 장기간 동결 시 해동 전까지 배터리 작동 안 함
무선 범위가시거리 2마일(고이득 안테나 사용 시 최대 28마일)
무선 방식DigiMesh 메시 네트워크
암호화128비트 AES(최소) · 기본 키는 사용자가 변경 가능(장치 직접 접근 필요)
수신기모뎀 또는 게이트웨이 필수(인터넷 직접 연결 불가)
연동 환경Raspberry Pi · Microsoft Azure · Arduino
예제 소프트웨어Visual Studio · LabVIEW

활용 분야

움직임을 감지하는
현장

  • 산업 현장 모니터링 — 사람이 드나드는 구역의 움직임을 무선으로 알립니다.
  • 존재 감지 — 공간에 사람이 있는지 원격으로 확인합니다.
  • 보안 애플리케이션 — 무인 구역의 움직임 정보를 IoT 시스템으로 전달합니다.
  • 클라우드 연동 — AWS와 Azure에서 사람 움직임 데이터를 분석합니다.
NCD PR52-48A - 무선 센서 본체의 표시등과 안테나 연결부 설명도
무선 센서 본체의 표시등과 안테나 연결부 설명도

선택 가이드

감지 대상별
권장 모델

이럴 때 (감지 대상)권장 모델선택 이유
사람·물체 움직임 감지PR52-48A적외선 변화량으로 5 m 범위의 움직임을 읽습니다.
문 열림·닫힘 감지PR55-1G (NCD 무선 도어 센서)문의 열림과 닫힘 상태를 읽는 전용 모델입니다.
충격·활동 감지PR52-33J (활동·충격·자산 감지)충격과 활동을 읽는 전용 모델입니다.

구성·옵션

구성품과
필요 장치

항목내용
품번PR52-48A
구성품무선 PIR 센서 본체
옵션외부 전원 공급 · 감지 범위와 각도 옵션(사용자 정의)
별매수신기: NCD 모뎀 또는 게이트웨이(필수)

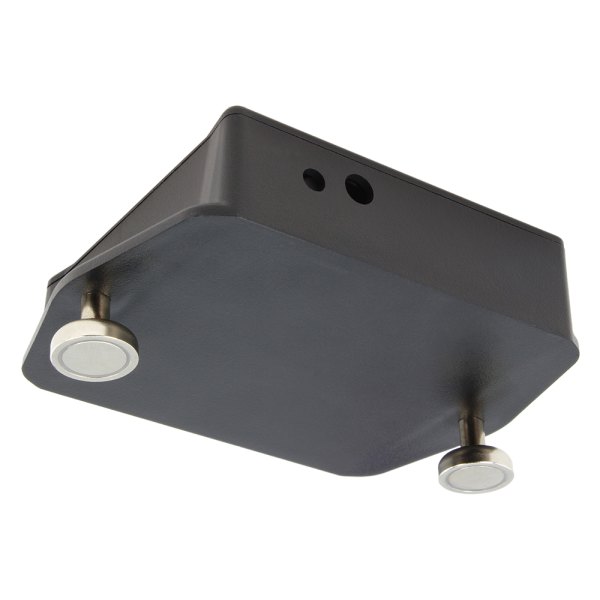

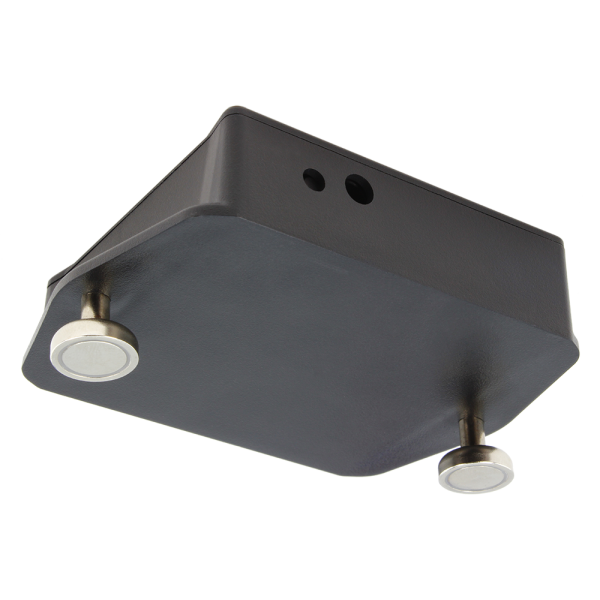

NCD PR52-48A - 센서 하단에 부착된 자석 부분 모습
센서 하단에 부착된 자석 부분 모습

센서 데이터

센서가 보내는
데이터

NCD IoT 센서는 측정값 외에도 장치 정보를 함께 보냅니다.

항목설명
일련번호센서마다 고유한 번호입니다. 네트워크에서 특정 센서를 항상 구분할 수 있습니다.
노드 ID센서가 속한 그룹을 나타내는 1바이트 값입니다.
펌웨어 버전데이터 패킷에 함께 들어 있습니다.
배터리 수준데이터 패킷에 함께 들어 있습니다.
센서 유형데이터 패킷에 함께 들어 있습니다.

이 정보 덕분에 소프트웨어가 센서의 상태를 정확히 파악하고 관리할 수 있습니다. 신호 강도는 센서 데이터 패킷에 포함되지 않으며 별도 방식으로 처리됩니다. 다만 센서마다 신호 강도 데이터를 확인할 수 있습니다.

도입 전에 알아 둘 점

NCD 무선 센서는 데이터를 송신만 하므로 수신기가 필요합니다. 수신 방법은 여러 가지이며, 아래에서 차례로 설명합니다.

배터리

배터리는 실제로
얼마나 가나요?

대부분의 NCD IoT 센서는 배터리가 약해져 신뢰할 수 없게 될 때까지 300,000~500,000회 전송할 수 있습니다.

이 전송 횟수를 10년에 나누면 연간 약 50,000회, 하루 최대 136회입니다. 500K 센서는 시간당 약 5회, 300K 센서는 시간당 약 3회 보내는 셈입니다. 배터리를 3년만 쓴다면 연간 166,666회, 하루 약 456회까지 보낼 수 있으며, 500K 센서는 시간당 약 19회입니다.

  • 배터리 수명은 전송 설정에 따라 달라지며, 센서의 고급 설정에서 조절할 수 있습니다.
  • 500,000회 전송 등급은 프리미엄 알카라인 배터리를 기준으로 한 값입니다.
  • NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 이 배터리는 매우 넓은 온도 범위에서 작동하며 냉동실에서도 쓸 수 있고, 센서 종류에 따라 보통 600,000회 이상 전송할 수 있습니다.

아래 표는 배터리 수명별로 시간당 전송(TPH) 횟수의 예상치를 정리한 것입니다. 최대 수명은 10년입니다.

배터리 수명3개월6개월1년2년3년5년10년
300K 센서136 TPH68 TPH34 TPH17 TPH11 TPH6 TPH3 TPH
400K 센서180 TPH90 TPH45 TPH22 TPH15 TPH9 TPH4 TPH
500K 센서228 TPH114 TPH57 TPH28 TPH19 TPH11 TPH5 TPH
600K 센서272 TPH136 TPH68 TPH34 TPH22 TPH13 TPH6 TPH

TPH는 시간당 전송 횟수입니다.

배터리 수명에 관한 안내

현재 구할 수 있는 최고 등급의 일회용 배터리도, 상온에서 쓰지 않고 보관했을 때의 수명이 최대 10년입니다. 실제 수명은 사용량, 온도, 습도에 따라 달라집니다. 10년을 넘는 수명을 내세우는 배터리는 흔히 구할 수 없는 특수하고 값비싼 배터리에만 해당하므로 주의하세요. 대부분의 배터리 화학 성분은 극한 온도용으로 등급이 매겨져 있지 않습니다.

NCD는 현재 구할 수 있는 최고 등급의 일회용 리튬 배터리만 사용합니다. 이 배터리는 극한 온도에서도 쓸 수 있고, 방사선 환경에서 고객이 시험한 사례가 있습니다. 리튬 배터리는 배터리 기술의 한계로 보관 수명이 최대 10년으로 예상됩니다.

설정과 데이터 확인

설정 변경과
원시 데이터 확인

장거리 USB 무선 모뎀은 115200 baud rate의 가상 COM 포트로 동작합니다. USB 모뎀의 가상 COM 포트를 열면 데이터 스트림을 바로 볼 수 있습니다.

옵션에 따라 이더넷으로 동작하는 무선 수신기도 있습니다. 이 경우 센서 데이터는 TCP/IP 포트 2101로 나옵니다. 이더넷 모뎀의 IP 주소로 TCP/IP 소켓(포트 2101)을 열면 LAN에서 데이터 스트림을 확인할 수 있습니다.

USB 모뎀과 이더넷 모뎀 모두에서 고급 센서 설정을 바꾸려면 센서별로 개발된 LabVIEW® 소프트웨어를 사용합니다. Alpha Station은 제한된 범위의 구성과 센서 판독값 표시를 지원합니다(판독값 표시 기능은 아직 개발 중입니다).

Amazon® AWS® IoT, Microsoft® Azure® IoT, Losant처럼 널리 쓰이는 클라우드 플랫폼으로 데이터를 보내는 게이트웨이도 있습니다. 제품 자료에서 Raspberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하세요.

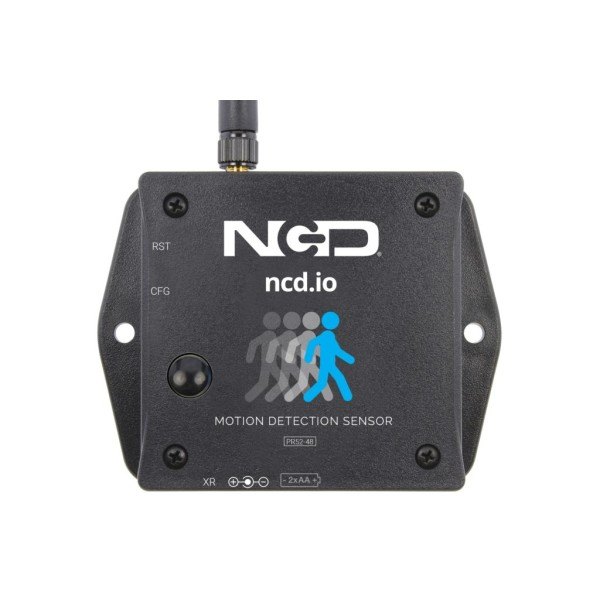

NCD PR52-48A - 동작 감지 센서의 정면과 렌즈부 모습
동작 감지 센서의 정면과 렌즈부 모습

주파수

어떤 주파수를
골라야 하나요?

제품을 고를 때 주파수 옵션이 세 가지 있습니다. 모든 옵션이 모든 지역에서 합법적으로 사용되는 것은 아니므로 구매할 때 알맞게 선택해야 합니다. 선택한 옵션에 맞춰 제품과 액세서리가 구성됩니다. 구입하기 전에 현지 법규를 반드시 확인하세요.

2.4GHz: 전 세계 사용

해당 국가에서 900MHz와 868MHz를 합법적으로 쓸 수 없다면 2.4GHz 옵션을 선택하세요. 2.4GHz 옵션은 유럽, 미국, 일본, 호주, 브라질, 대한민국을 포함해 전 세계에서 쓸 수 있도록 인증되었습니다. 해당 지역에서 2.4GHz를 쓸 수 있는지는 선택 전에 현지 법규로 확인하세요.

900MHz: 북미(미국, 캐나다, 멕시코)

북미에서는 900MHz 옵션이 벽, 건물, 산업 장비, 나무를 가장 잘 통과하며 현재 지원되는 범위 중 가장 깁니다. 장거리 용도에도 가장 알맞은 선택입니다. 가시 거리(line of sight) 기준으로 기본 안테나를 쓰면 2마일, 고이득 안테나를 쓰면 28마일입니다. 고이득 안테나는 필요하면 Digi.com에 문의해 추천을 받으세요.

868MHz: 유럽 전용

유럽에서는 868MHz 옵션이 현재 가장 긴 범위를 지원합니다. 2.4GHz보다 벽, 건물, 나무, 산업 장비를 더 잘 통과합니다. 공식 사이트 기준 범위는 2.1dBi 안테나로 14.5km입니다.

연결

센서 데이터를
보낼 곳

센서 데이터를 보낼 수 있는 곳을 나타낸 구성도

사용자의 센서, 사용자의 데이터

NCD IoT 센서 데이터는 수수료나 추가 비용 없이 원하는 곳으로 보낼 수 있습니다. NCD 센서는 개방형 프로토콜을 쓰므로 특정 클라우드 플랫폼에 묶이지 않습니다.

데이터는 사용자가 소유하며, 구독이나 서비스 계약 없이 원하는 소프트웨어, 임베디드 시스템, 클라우드 플랫폼에 연결할 수 있습니다.

받는 곳에 따라 장비를 고릅니다

데스크톱 컴퓨터, IoT 클라우드 플랫폼, 임베디드 플랫폼 어느 쪽에서든 센서 데이터를 받을 수 있습니다. 센서는 데이터를 브로드캐스트하므로 처리하기 쉽고 확장하기도 쉽습니다.

  • 클라우드 플랫폼과 직접 연동하려면 게이트웨이로, 로컬 컴퓨터와 연동하려면 모뎀으로 보냅니다.
  • 게이트웨이와 모뎀에 동시에 보낼 수도 있어서 로컬과 원격 어디서나 데이터에 접근할 수 있습니다.
  • 데이터를 이중화하거나 여러 클라우드 플랫폼으로 보내야 한다면 게이트웨이를 여러 대 사용하세요.

대규모 설치에서는 센서를 그룹으로 나눕니다

센서를 클러스터로 묶을 수 있습니다. 예를 들어 고층 건물의 층마다 센서 클러스터를 두고, 각 층의 게이트웨이와 모뎀으로 데이터를 보낼 수 있습니다.

클러스터로 나누면 센서 데이터가 섞이지 않아 관리하기 쉽습니다. 각 게이트웨이와 모뎀은 서로 다른 센서 클러스터를 받도록 설정할 수 있습니다. NCD 장치는 수천 개의 클러스터를 지원하므로 센서 네트워크를 사실상 제한 없이 확장할 수 있습니다.

모뎀과 게이트웨이는 무엇이 다른가요?

장비하는 일
게이트웨이센서 데이터를 사람이 읽을 수 있는 값으로 바꿉니다. WiFi로 통신하며 AWS, Azure, Losant, MQTT 같은 일반적인 클라우드 플랫폼에 결과를 게시합니다.
모뎀센서의 원시 데이터 바이트 값을 WiFi, Bluetooth, USB, RS-485, RS-232, MQTT 등 다른 통신 형식으로 전달합니다.
MQTT 게이트웨이와 MQTT 모뎀서로 다릅니다. MQTT 게이트웨이는 센서 값을 변환해 주므로 대부분의 사용자에게 알맞습니다. MQTT 모뎀은 변환 없이 원시 센서 데이터를 MQTT 브로커로 보내며, 서버에서 직접 해석해야 합니다.
IoT Edge 컴퓨터어떤 클라우드 플랫폼과도 통신하도록 프로그래밍할 수 있는 소형 컴퓨터입니다. NCD IoT Edge 컴퓨터는 Node-RED를 실행하므로 Node-RED 사용 경험이 필요합니다. 복잡한 설치 조건이 있는 산업 현장에 알맞고, 셀룰러와 이더넷 연결도 지원합니다. 참고로 USB 모뎀을 Node-RED가 실행되는 일반 컴퓨터에 연결하는 구성은 셀룰러 연결을 제외하면 하드웨어 솔루션과 거의 같습니다.
함께 쓰기모뎀과 게이트웨이는 함께 쓸 수 있습니다. NCD IoT 센서는 여러 모뎀, 게이트웨이, IoT Edge 컴퓨터가 선택해 받을 수 있도록 데이터를 브로드캐스트합니다. 용도에 필요한 만큼 모뎀과 게이트웨이를 두면 되며, 하나의 IoT 엔드포인트 솔루션만 고를 필요가 없습니다.

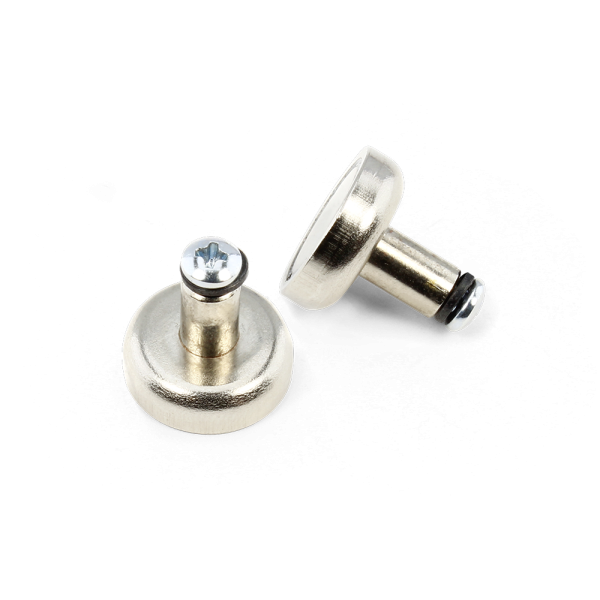

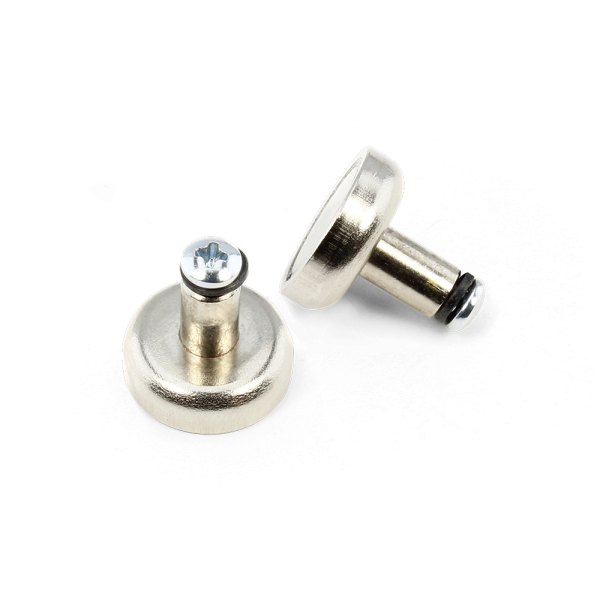

NCD PR52-48A - 센서 고정에 쓰는 원형 자석 부품
센서 고정에 쓰는 원형 자석 부품

클라우드와 소프트웨어

클라우드와
소프트웨어로 연결하기

AWS용 NCD Micro Gateway

AWS IoT

최대 2마일 떨어진 곳의 센서 데이터를 AWS용 NCD Micro Gateway로 수집해 AWS IoT로 보냅니다. 이 게이트웨이는 AWS 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 설정 시간이 짧아 센서 데이터가 AWS 클라우드에 금방 도착합니다.

Azure용 NCD Micro Gateway

Microsoft Azure IoT

최대 2마일 거리의 센서 데이터를 Azure용 NCD Micro Gateway로 수집해 Microsoft Azure로 보냅니다. 연결된 장치 트윈과 장치-클라우드 메시지를 통해 들어오는 모든 원격 측정값을 실제 값으로 Azure에 보고합니다.

이 장치를 Azure 계정에 등록하고, 인터넷에 연결된 WiFi 네트워크와 Azure Device Connection String을 준비하세요.

MQTT용 NCD Micro Gateway

MQTT 브로커

최대 2마일 거리의 센서 데이터를 MQTT용 NCD Micro Gateway로 수집해 자체 MQTT 브로커로 보냅니다. 이 게이트웨이는 사람이 읽을 수 있는 값을 JSON 문자열로 보내므로 전용 클라우드 애플리케이션에 쉽게 통합할 수 있습니다.

직접 MQTT 브로커를 구축하거나 Ubidots를 사용해 몇 분 만에 NCD 센서 데이터 타일을 표시할 수 있습니다. MQTT 자격 증명과 인터넷에 연결된 WiFi 네트워크를 준비하세요.

Ubidots 로고

Ubidots (MQTT)

Ubidots는 MQTT 프로토콜을 지원하는 National Control Devices의 공식 파트너입니다. NCD MQTT 게이트웨이로 NCD 센서를 Ubidots에 연결하면 전 세계 어디서나 센서를 모니터링하는 타일을 쉽게 만들 수 있습니다.

설정이 간단해 몇 분 만에 연결하고 데이터를 표시할 수 있습니다. MQTT가 지원되는 구조이므로 Ubidots에 연결하는 데 특별한 하드웨어는 필요하지 않습니다.

Losant용 NCD Micro Gateway

Losant

최대 2마일 거리의 센서 데이터를 NCD Micro Gateway로 수집해 Losant로 보냅니다. Losant Flow Builder로 시간에 따른 센서 원격 측정 그래프를 보여 주는 대시보드를 만들 수 있습니다.

Losant용 NCD Micro Gateway는 Losant 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 인터넷에 연결된 WiFi 네트워크와 Losant 연결 자격 증명(애플리케이션 ID, 애플리케이션 토큰)을 준비하세요. Losant는 National Control Devices의 공식 파트너입니다.

NCD IoT Edge 컴퓨터

IoT Edge 컴퓨터 (LTE 셀룰러, WiFi, 이더넷)

셀룰러나 이더넷 솔루션이 필요한 경우에 알맞습니다. Node-RED와 NCD 무선 센서 라이브러리가 미리 설치되어 있어 센서 데이터를 셀룰러 네트워크, WiFi, 이더넷에 유연하게 연결할 수 있습니다.

Node-RED에 익숙하고, 복잡한 통합 작업에서 NCD 센서를 연결할 하드웨어가 필요한 개발자에게 적합합니다. Node-RED 사용 경험이 필요합니다.

모뎀으로 받기

모뎀은 로컬 컴퓨터, 서버, 임베디드 시스템과 통신하는 데 알맞습니다. 무선 센서와 엔드 노드 컨트롤러의 데이터를 USB 가상 COM 포트, Bluetooth 가상 COM 포트, WiFi TCP, WiFi MQTT, 이더넷 TCP, RS-232, RS-485 같은 표준 하드웨어 통신 형식으로 변환하는 것이 주된 역할입니다.

종류제품연결 방식
RS-232산업용 IoT 무선 RS232 모뎀RS-232
이더넷산업용 IoT 무선 이더넷 모뎀이더넷
USB산업용 IoT 무선 USB 모뎀USB
RS-485산업용 IoT 무선 RS485 모뎀RS-485
멀티 인터페이스산업용 IoT 무선 Mega 모뎀USB, 와이파이, 블루투스, MQTT
NCD 무선 모뎀 5종: RS-232, 이더넷, USB, RS-485, Mega
왼쪽부터 RS-232, 이더넷, USB, RS-485, Mega 모뎀

모뎀은 여러 대를 동시에 쓸 수 있으므로 하나만 고를 필요가 없습니다. 더 넓은 지역을 다루거나 다른 통신 방식을 쓰려면 필요한 만큼 모뎀을 추가하세요. 모뎀과 게이트웨이는 모두 가시 거리 최대 2마일의 장거리 무선 통신을 지원합니다. 무선 메시 네트워크에서 데이터를 "홉"으로 중계해 더 먼 거리를 다루는 데에도 쓸 수 있습니다. 고층 건물에서는 층마다 별도 네트워크로 묶어 층간 간섭을 피할 수 있습니다.

소프트웨어로 받기

Alpha Station 센서 뷰어 화면

Visual Studio: Alpha Station

센서 데이터를 받아 실제 값으로 바꾸는 방법을 보여 주기 위해 Visual Studio로 Alpha Station을 개발했습니다. Alpha Station으로 최대 3.2km 떨어진 원격 센서의 기본 설정을 보고 바꿀 수 있습니다.

무선 USB 모뎀, Mega 모뎀, 무선 이더넷 모뎀을 지원합니다. 소스 코드와 실행 프로그램은 https://ncd.io/alpha 에서 내려받을 수 있습니다.

Node-RED 대시보드 예시 화면

Node-RED

Node-RED용 드라이버 세트를 완전하게 개발해 두었으므로, 연결에 필요한 흐름(flow)과 대시보드를 직접 만들 수 있습니다. 센서 데이터를 Node-RED로 보내 경고를 보내거나 장치를 켜고 끄는 로직을 구성하세요.

Node-RED와 NCD 센서를 함께 쓰면 데이터를 로컬과 원격에서 모니터링하고, 제어하고, 시각화할 수 있습니다. Node-RED Flow Builder는 복잡한 그래프와 대시보드도 몇 분 만에 만들 수 있고, 고급 게이트웨이 애플리케이션으로도 쓸 수 있습니다. MQTT, Losant, Microsoft Azure, AWS 등 필요한 IoT 클라우드 서비스로 데이터를 보낼 수 있습니다.

Node-RED는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다. NCD Node-RED 라이브러리는 계속 확장되고 있습니다.

LabVIEW 센서 화면 예시(3채널 열전대 센서)

LabVIEW

NCD IoT 센서를 LabVIEW로 다루는 튜토리얼을 갖춰 두었습니다. LabVIEW로 고급 센서 설정을 하거나 들어오는 센서 데이터를 그래프로 볼 수 있습니다. 원격 센서의 배터리 수준과 시간에 따른 데이터 흐름도 확인합니다.

LabVIEW용 소스 코드는 추후 추가할 예정이며, 지금 소스 코드가 급히 필요하면 문의하세요. LabVIEW는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다.

제품 상세 이미지

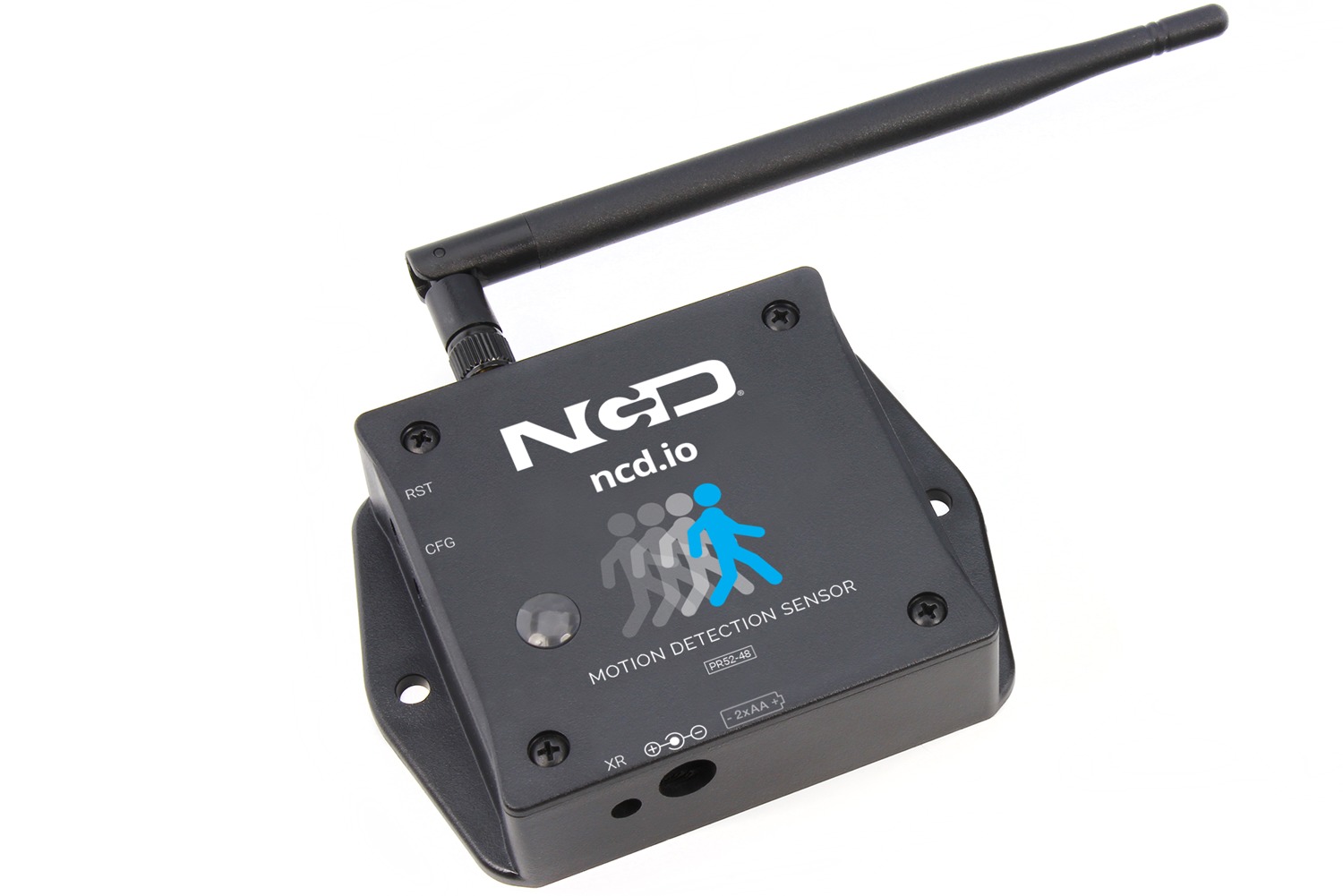

NCD PR52-48A 상세 이미지 1
