NCD PR55-47EC 산업용 IoT 장거리 무선 전기 전도도 EC 센서

NCD PR55-47EC 산업용 IoT 장거리 무선 전기 전도도 EC 센서

MODEL
PR55-47EC
브랜드
NCD
제품문의 구매하기

EC·pH 등 관리할 항목만 골라
무선으로 측정하는 수질 센서

NCD PR55-47 시리즈 무선 수질 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-47 시리즈는 액체의 EC, 용존 산소(DO), pH, ORP와 수온을 DigiMesh 무선으로 전송하는 산업용 장거리 무선 수질 센서(Water Quality Sensor) 여섯 가지 모델로, 수처리와 농업 용수 감시에 사용합니다.

EC는 10 ~ 2000 uS/cm, DO는 0 ~ 20 mg/L, pH는 0 ~ 14, ORP는 −1500 ~ +1500 mV 범위를 측정하며 모든 항목의 정확도는 ±2 %입니다. 관리할 항목에 맞는 모델만 골라 사용하는 이 센서 계열은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼, FAQ 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

10 ~ 2000 μS/cm

EC 측정 범위

0 ~ 20 mg/L

DO 측정 범위

0 ~ 14 pH

pH 측정 범위

±1500 mV

ORP 측정 범위

특징

필요한 항목만
고르는 구성

핵심 특징현장에서 달라지는 점
항목별 모델 선택EC, DO, pH, ORP를 단일 또는 조합 모델로 고르므로 불필요한 프로브 비용 없이 관리 항목만 감시합니다.
수온 동시 측정모든 모델이 수온을 함께 측정하므로 수질 값의 변화를 수온 변화와 구분합니다.
EC·DO, pH·ORP 조합PR55-47_EC_DO와 PR55-47pH_ORP는 두 항목을 송신기 한 대로 측정해 설치 대수를 줄입니다.
백금 전극 EC 프로브EC 모델은 백금 전극과 스테인리스 하우징을 갖춰 염분이 있는 액체에도 견딥니다.
±2 % 정확도네 항목 모두 ±2 % 정확도로 측정하므로 기준 초과 여부를 안정적으로 판정합니다.
AA 6개 전원AA 6개로 최대 300,000회를 전송하며, 6 ~ 32 VDC 외부 전원 옵션도 있습니다.

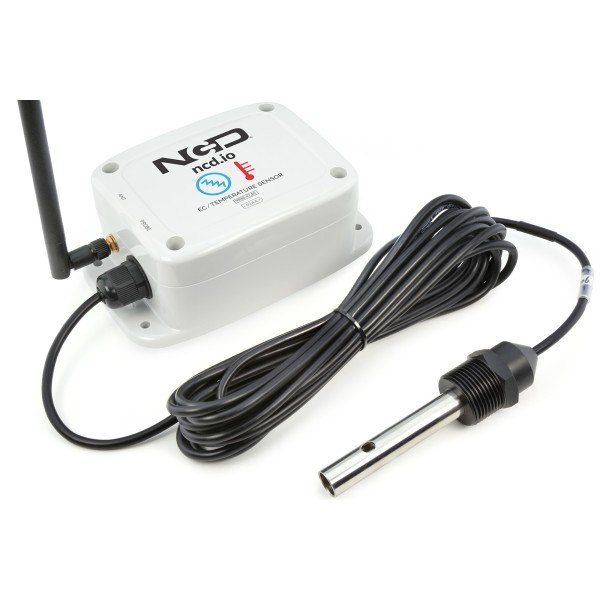

NCD PR55-47EC - 안테나와 전도도 프로브가 연결된 무선 센서 본체
안테나와 전도도 프로브가 연결된 무선 센서 본체

소모품·교정

전극 수명과
교정 주기

pH와 ORP 전극의 수명은 약 1년이고 EC 감지 소자는 5년이며 교체할 수 있습니다. DO 프로브는 전해액을 35일마다, 탐침막을 1년마다 교체해야 합니다.

센서는 주기적으로 교정해야 하며, 극단적인 산성이나 염기 환경에서는 pH와 ORP를 월 1회 교정합니다. 교정과 센서 설정에는 USB 모뎀을 권장합니다.

프로브 소모품 관리

전극과 전해액의 교체 시점을 설치할 때 기록해 두면 값이 드리프트하는 원인을 빠르게 분리할 수 있습니다. DO와 ORP 프로브는 수명 기간 내내 액체에 담가 두어도 됩니다.

설치 조건

프로브 케이블과 압력,
온도 조건

프로브 케이블은 5 m이고, 송신기에 3/4 인치 NPT 커넥터를 갖춰 설치 조건에 대응합니다. 프로브의 최대 압력은 100 PSI입니다.

옥외에 설치할 때는 고온 환경을 피하세요. 장기간 동결되면 해동될 때까지 배터리가 동작하지 않으며, 최소 전송 간격은 2분입니다.

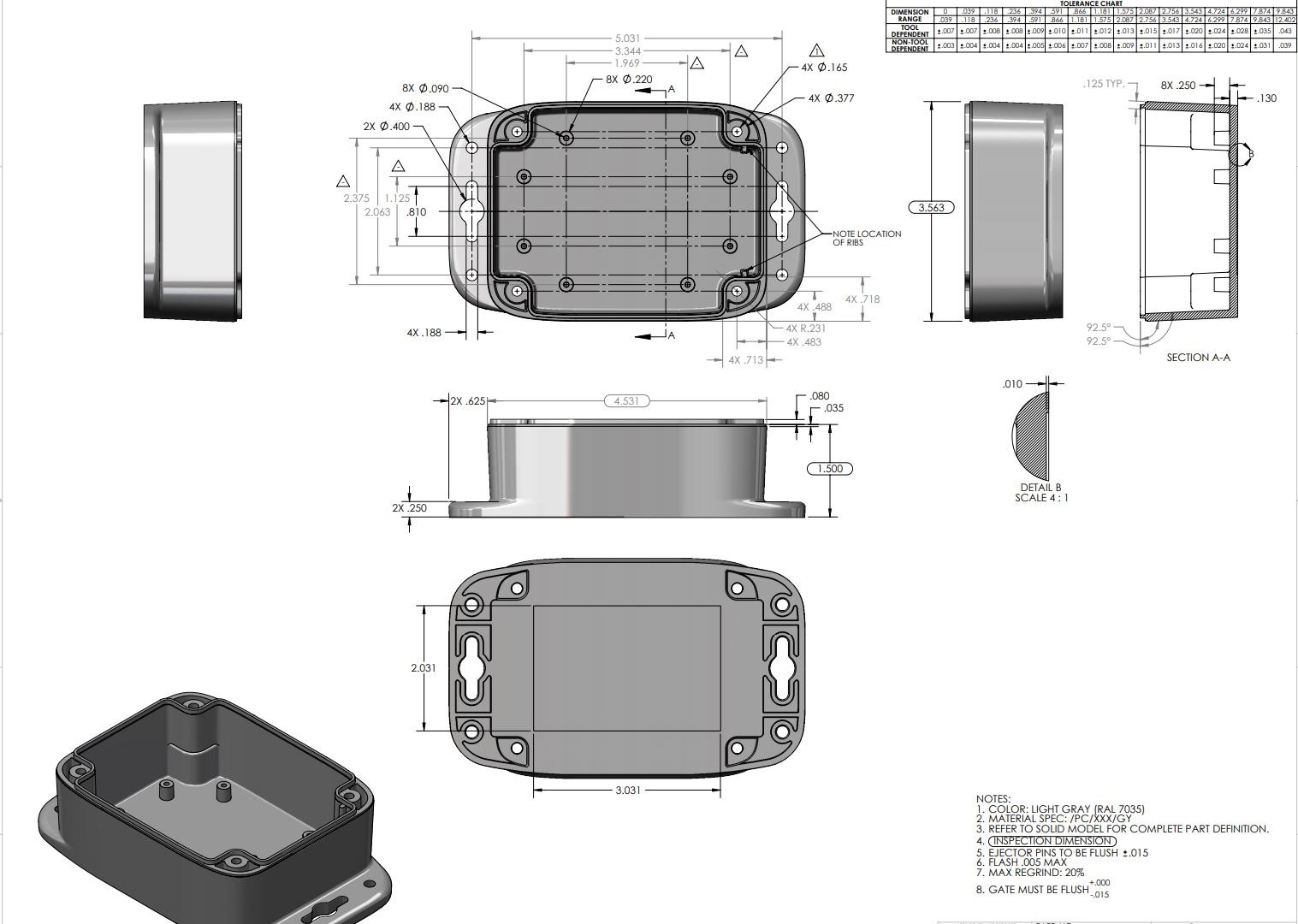

NCD PR55-47EC - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

수신·연결

데이터 확인과
수신 장치

센서는 인터넷에 직접 연결되지 않아 NCD 모뎀이나 게이트웨이가 필요합니다. 게이트웨이는 AWS, Azure, Losant, MQTT로 올리고 모뎀은 원시 데이터를 USB, 이더넷, RS-485, RS-232로 전달합니다.

데이터는 USB 모뎀의 가상 COM 포트(115200 baud)나 이더넷 모뎀의 TCP 포트 2101로 확인합니다. 데이터 패킷에는 일련번호, 노드 ID, 펌웨어 버전, 배터리 수준, 센서 유형이 들어 있습니다.

NCD PR55-47EC - 압력 트랜스듀서와 무선 전류 수신기의 연결 구성도
압력 트랜스듀서와 무선 전류 수신기의 연결 구성도

사용 방법

PR55-47 무선 수질 센서
USB 모뎀 설정과 EC 교정 명령

PR55-47 시리즈는 USB 모뎀에 연결한 PC에서 NCD 유틸리티로 데이터를 확인하고, 교정과 센서 설정도 같은 경로로 진행합니다. EC 모델 매뉴얼에는 설정 모드에서 보내는 DigiMesh API 원시 명령이 수록되어 있습니다.

소프트웨어·도구하는 일
Alpha StationPC에서 센서 데이터 확인과 설정
NCD USB 모뎀PC 쪽 수신에 필요, 교정·설정에 권장
XCTU (Digi)모뎀(Zigmo/Router) 설정 확인
Visual Studio · LabVIEW 예제자체 프로그램에 수질 데이터 연동

처음 연결하는 순서

순서할 일
1USB 모뎀을 PC에 연결하고 Alpha Station에서 해당 COM 포트를 선택하세요.
2센서 전원을 넣고 Reset 버튼을 눌러 전송을 시작합니다.
3교정할 때는 CFG 버튼을 누른 채 Reset 버튼을 눌러 설정 모드(PAN ID 7BCD)로 들어가며, 모뎀(Zigmo) 쪽 PAN ID는 NCD 설정 유틸리티의 설정 창을 열면 자동으로 바뀝니다.
4EC 모델은 건조 교정, 저농도 교정, 고농도 교정 순서로 진행하세요.
5프로브를 마른 상태로 1분쯤 둔 뒤 건조 교정 명령을 보내면 약 30초 안에 응답이 옵니다.
6저농도·고농도 표준액에 차례로 담가 저으면서 각 교정 명령을 보내고, 끝나면 Reset으로 설정을 적용합니다.

EC 모델 원시 명령 예시 (설정 모드)

명령하는 일
7E 00 13 10 01 00 00 00 00 00 00 FF FF FF FE 00 00 F4 4B 00 00 00 B4EC 건조 교정(Dry Calibration)
7E00 1310 0000 0000 0000 00FF FFFF FE00 00F7 0100 0001 FB목적지 주소를 브로드캐스트로 설정(Set Broadcast)

명령은 설정 모드(PAN ID 7BCD)에서만 동작합니다. 형식은 펌웨어와 모델에 따라 다를 수 있으니 설치한 센서의 매뉴얼을 함께 확인하세요.

교정할 때 프로브를 천이나 종이로 닦지 마세요. 극단적인 산성이나 염기 환경에서는 pH와 ORP를 월 1회 교정합니다.

사양

PR55-47 시리즈
모델 비교와 공통 사양

항목측정 항목측정 범위프로브 정격 온도
PR55-47_EC전기 전도도 + 온도EC 10 ~ 2000 uS/cm(셀 상수 K=1, 다른 범위 가능) · 스테인리스 하우징(백금 전극)15 ~ 60 °C
PR55-47_DO용존 산소 + 온도DO 0 ~ 20 mg/L0 ~ 65 °C
PR55-47_EC_DOEC + DO + 온도EC 10 ~ 2000 uS/cm · DO 0 ~ 20 mg/L0 ~ 65 °C
PR55-47pHpH + 온도pH 0 ~ 1415 ~ 60 °C
PR55-47pH_ORPpH + ORP + 온도pH 0 ~ 14 · ORP −1500 ~ +1500 mV15 ~ 60 °C
PR55-47ORPORP + 온도ORP −1500 ~ +1500 mV15 ~ 60 °C

시리즈 공통 사양

항목사양
정확도EC ±2 %EC · DO ±2 %DO FS · pH ±2 %pH · ORP ±2 %ORP · 온도 ±2 °C
프로브 케이블5 m
하우징3/4 인치 NPT 커넥터
최대 압력100 PSI
전원AA 6개 약 300,000회 전송 · 6 ~ 32 VDC 외부 전원 옵션
배터리 수명환경과 전송 간격에 따라 최대 10년
300,000회 기준 시간당 전송 횟수목표 수명 3개월 136 · 6개월 68 · 1년 34 · 2년 17 · 3년 11 · 5년 6 · 10년 3
최소 전송 간격2분
전극·소모품 수명pH · ORP 전극 약 1년 / EC 감지 소자 5년(교체 가능) / DO 전해액 35일 · 탐침막 1년
교정주기적 교정 필요 · pH · ORP는 극단적 산성 · 염기 환경에서 월 1회
침지프로브를 수명 내내 액체에 담가 둘 수 있음(DO · ORP)
사용 환경옥외 · 고온 환경 제외 · 장기간 동결 시 해동 전까지 배터리 작동 안 함
데이터 패킷일련번호 · 노드 ID · 펌웨어 버전 · 배터리 수준 · 센서 유형
데이터 확인USB 모뎀 가상 COM 포트(115200 baud) · 이더넷 모뎀 TCP 포트 2101
무선 범위가시거리 2마일(고이득 안테나 사용 시 최대 28마일)
무선 방식DigiMesh 메시 네트워크
암호화128비트 AES(최소)
수신기모뎀 또는 게이트웨이 필수(인터넷 직접 연결 불가)
연동 환경Raspberry Pi · Microsoft Azure · Arduino
예제 소프트웨어Visual Studio · LabVIEW

활용 분야

수질을 관리하는
현장

  • 액체 EC 측정 — 액체의 전기 전도도를 측정합니다.
  • 용존 산소 점검 — 물속 산소량으로 수질 상태를 판단합니다.
  • 온실과 농업 — 온실이나 농업 용수의 수질 상태를 감시합니다.
  • 수질 모니터링 — 수질 항목을 무선으로 기록합니다.
  • 폐수 관리 — 폐수 처리 공정의 수질 값을 확인합니다.

선택 가이드

수질 항목별
권장 모델

이럴 때 (관리 항목)권장 모델선택 이유
EC만 필요할 때PR55-47_EC백금 전극 EC 프로브와 수온을 함께 읽습니다.
DO만 필요할 때PR55-47_DO용존 산소와 수온을 함께 읽습니다.
EC와 DO를 함께 볼 때PR55-47_EC_DO두 항목을 한 송신기로 읽습니다.
pH만 필요할 때PR55-47pHpH와 수온을 함께 읽습니다.
pH와 ORP를 함께 볼 때PR55-47pH_ORP두 항목을 한 송신기로 읽습니다.
ORP만 필요할 때PR55-47ORPORP와 수온을 함께 읽습니다.

구성·옵션

구성품과
권장 장치

구분내용
품번PR55-47_EC · PR55-47_DO · PR55-47_EC_DO · PR55-47pH · PR55-47pH_ORP · PR55-47ORP
프로브 케이블5 m
전원AA 6개 · 6 ~ 32 VDC 외부 전원 옵션
권장 장치교정과 설정에는 USB 모뎀
필요 장치NCD 모뎀 또는 게이트웨이(데이터 수신용)

센서 데이터

센서가 보내는
데이터

NCD IoT 센서는 측정값 외에도 장치 정보를 함께 보냅니다.

항목설명
일련번호센서마다 고유한 번호입니다. 네트워크에서 특정 센서를 항상 구분할 수 있습니다.
노드 ID센서가 속한 그룹을 나타내는 1바이트 값입니다.
펌웨어 버전데이터 패킷에 함께 들어 있습니다.
배터리 수준데이터 패킷에 함께 들어 있습니다.
센서 유형데이터 패킷에 함께 들어 있습니다.

이 정보 덕분에 소프트웨어가 센서의 상태를 정확히 파악하고 관리할 수 있습니다. 신호 강도는 센서 데이터 패킷에 포함되지 않으며 별도 방식으로 처리됩니다. 다만 센서마다 신호 강도 데이터를 확인할 수 있습니다.

도입 전에 알아 둘 점

NCD 무선 센서는 데이터를 송신만 하므로 수신기가 필요합니다. 수신 방법은 여러 가지이며, 아래에서 차례로 설명합니다.

배터리

배터리는 실제로
얼마나 가나요?

대부분의 NCD IoT 센서는 배터리가 약해져 신뢰할 수 없게 될 때까지 300,000~500,000회 전송할 수 있습니다.

이 전송 횟수를 10년에 나누면 연간 약 50,000회, 하루 최대 136회입니다. 500K 센서는 시간당 약 5회, 300K 센서는 시간당 약 3회 보내는 셈입니다. 배터리를 3년만 쓴다면 연간 166,666회, 하루 약 456회까지 보낼 수 있으며, 500K 센서는 시간당 약 19회입니다.

  • 배터리 수명은 전송 설정에 따라 달라지며, 센서의 고급 설정에서 조절할 수 있습니다.
  • 500,000회 전송 등급은 프리미엄 알카라인 배터리를 기준으로 한 값입니다.
  • NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 이 배터리는 매우 넓은 온도 범위에서 작동하며 냉동실에서도 쓸 수 있고, 센서 종류에 따라 보통 600,000회 이상 전송할 수 있습니다.

아래 표는 배터리 수명별로 시간당 전송(TPH) 횟수의 예상치를 정리한 것입니다. 최대 수명은 10년입니다.

배터리 수명3개월6개월1년2년3년5년10년
300K 센서136 TPH68 TPH34 TPH17 TPH11 TPH6 TPH3 TPH
400K 센서180 TPH90 TPH45 TPH22 TPH15 TPH9 TPH4 TPH
500K 센서228 TPH114 TPH57 TPH28 TPH19 TPH11 TPH5 TPH
600K 센서272 TPH136 TPH68 TPH34 TPH22 TPH13 TPH6 TPH

TPH는 시간당 전송 횟수입니다.

배터리 수명에 관한 안내

현재 구할 수 있는 최고 등급의 일회용 배터리도, 상온에서 쓰지 않고 보관했을 때의 수명이 최대 10년입니다. 실제 수명은 사용량, 온도, 습도에 따라 달라집니다. 10년을 넘는 수명을 내세우는 배터리는 흔히 구할 수 없는 특수하고 값비싼 배터리에만 해당하므로 주의하세요. 대부분의 배터리 화학 성분은 극한 온도용으로 등급이 매겨져 있지 않습니다.

NCD는 현재 구할 수 있는 최고 등급의 일회용 리튬 배터리만 사용합니다. 이 배터리는 극한 온도에서도 쓸 수 있고, 방사선 환경에서 고객이 시험한 사례가 있습니다. 리튬 배터리는 배터리 기술의 한계로 보관 수명이 최대 10년으로 예상됩니다.

NCD PR55-47EC - 안테나를 분리해 둔 전도도 센서와 프로브 모습
안테나를 분리해 둔 전도도 센서와 프로브 모습

설정과 데이터 확인

설정 변경과
원시 데이터 확인

장거리 USB 무선 모뎀은 115200 baud rate의 가상 COM 포트로 동작합니다. USB 모뎀의 가상 COM 포트를 열면 데이터 스트림을 바로 볼 수 있습니다.

옵션에 따라 이더넷으로 동작하는 무선 수신기도 있습니다. 이 경우 센서 데이터는 TCP/IP 포트 2101로 나옵니다. 이더넷 모뎀의 IP 주소로 TCP/IP 소켓(포트 2101)을 열면 LAN에서 데이터 스트림을 확인할 수 있습니다.

USB 모뎀과 이더넷 모뎀 모두에서 고급 센서 설정을 바꾸려면 센서별로 개발된 LabVIEW® 소프트웨어를 사용합니다. Alpha Station은 제한된 범위의 구성과 센서 판독값 표시를 지원합니다(판독값 표시 기능은 아직 개발 중입니다).

Amazon® AWS® IoT, Microsoft® Azure® IoT, Losant처럼 널리 쓰이는 클라우드 플랫폼으로 데이터를 보내는 게이트웨이도 있습니다. 제품 자료에서 Raspberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하세요.

주파수

어떤 주파수를
골라야 하나요?

제품을 고를 때 주파수 옵션이 세 가지 있습니다. 모든 옵션이 모든 지역에서 합법적으로 사용되는 것은 아니므로 구매할 때 알맞게 선택해야 합니다. 선택한 옵션에 맞춰 제품과 액세서리가 구성됩니다. 구입하기 전에 현지 법규를 반드시 확인하세요.

2.4GHz: 전 세계 사용

해당 국가에서 900MHz와 868MHz를 합법적으로 쓸 수 없다면 2.4GHz 옵션을 선택하세요. 2.4GHz 옵션은 유럽, 미국, 일본, 호주, 브라질, 대한민국을 포함해 전 세계에서 쓸 수 있도록 인증되었습니다. 해당 지역에서 2.4GHz를 쓸 수 있는지는 선택 전에 현지 법규로 확인하세요.

900MHz: 북미(미국, 캐나다, 멕시코)

북미에서는 900MHz 옵션이 벽, 건물, 산업 장비, 나무를 가장 잘 통과하며 현재 지원되는 범위 중 가장 깁니다. 장거리 용도에도 가장 알맞은 선택입니다. 가시 거리(line of sight) 기준으로 기본 안테나를 쓰면 2마일, 고이득 안테나를 쓰면 28마일입니다. 고이득 안테나는 필요하면 Digi.com에 문의해 추천을 받으세요.

868MHz: 유럽 전용

유럽에서는 868MHz 옵션이 현재 가장 긴 범위를 지원합니다. 2.4GHz보다 벽, 건물, 나무, 산업 장비를 더 잘 통과합니다. 공식 사이트 기준 범위는 2.1dBi 안테나로 14.5km입니다.

연결

센서 데이터를
보낼 곳

센서 데이터를 보낼 수 있는 곳을 나타낸 구성도

사용자의 센서, 사용자의 데이터

NCD IoT 센서 데이터는 수수료나 추가 비용 없이 원하는 곳으로 보낼 수 있습니다. NCD 센서는 개방형 프로토콜을 쓰므로 특정 클라우드 플랫폼에 묶이지 않습니다.

데이터는 사용자가 소유하며, 구독이나 서비스 계약 없이 원하는 소프트웨어, 임베디드 시스템, 클라우드 플랫폼에 연결할 수 있습니다.

받는 곳에 따라 장비를 고릅니다

데스크톱 컴퓨터, IoT 클라우드 플랫폼, 임베디드 플랫폼 어느 쪽에서든 센서 데이터를 받을 수 있습니다. 센서는 데이터를 브로드캐스트하므로 처리하기 쉽고 확장하기도 쉽습니다.

  • 클라우드 플랫폼과 직접 연동하려면 게이트웨이로, 로컬 컴퓨터와 연동하려면 모뎀으로 보냅니다.
  • 게이트웨이와 모뎀에 동시에 보낼 수도 있어서 로컬과 원격 어디서나 데이터에 접근할 수 있습니다.
  • 데이터를 이중화하거나 여러 클라우드 플랫폼으로 보내야 한다면 게이트웨이를 여러 대 사용하세요.

대규모 설치에서는 센서를 그룹으로 나눕니다

센서를 클러스터로 묶을 수 있습니다. 예를 들어 고층 건물의 층마다 센서 클러스터를 두고, 각 층의 게이트웨이와 모뎀으로 데이터를 보낼 수 있습니다.

클러스터로 나누면 센서 데이터가 섞이지 않아 관리하기 쉽습니다. 각 게이트웨이와 모뎀은 서로 다른 센서 클러스터를 받도록 설정할 수 있습니다. NCD 장치는 수천 개의 클러스터를 지원하므로 센서 네트워크를 사실상 제한 없이 확장할 수 있습니다.

모뎀과 게이트웨이는 무엇이 다른가요?

장비하는 일
게이트웨이센서 데이터를 사람이 읽을 수 있는 값으로 바꿉니다. WiFi로 통신하며 AWS, Azure, Losant, MQTT 같은 일반적인 클라우드 플랫폼에 결과를 게시합니다.
모뎀센서의 원시 데이터 바이트 값을 WiFi, Bluetooth, USB, RS-485, RS-232, MQTT 등 다른 통신 형식으로 전달합니다.
MQTT 게이트웨이와 MQTT 모뎀서로 다릅니다. MQTT 게이트웨이는 센서 값을 변환해 주므로 대부분의 사용자에게 알맞습니다. MQTT 모뎀은 변환 없이 원시 센서 데이터를 MQTT 브로커로 보내며, 서버에서 직접 해석해야 합니다.
IoT Edge 컴퓨터어떤 클라우드 플랫폼과도 통신하도록 프로그래밍할 수 있는 소형 컴퓨터입니다. NCD IoT Edge 컴퓨터는 Node-RED를 실행하므로 Node-RED 사용 경험이 필요합니다. 복잡한 설치 조건이 있는 산업 현장에 알맞고, 셀룰러와 이더넷 연결도 지원합니다. 참고로 USB 모뎀을 Node-RED가 실행되는 일반 컴퓨터에 연결하는 구성은 셀룰러 연결을 제외하면 하드웨어 솔루션과 거의 같습니다.
함께 쓰기모뎀과 게이트웨이는 함께 쓸 수 있습니다. NCD IoT 센서는 여러 모뎀, 게이트웨이, IoT Edge 컴퓨터가 선택해 받을 수 있도록 데이터를 브로드캐스트합니다. 용도에 필요한 만큼 모뎀과 게이트웨이를 두면 되며, 하나의 IoT 엔드포인트 솔루션만 고를 필요가 없습니다.

클라우드와 소프트웨어

클라우드와
소프트웨어로 연결하기

AWS용 NCD Micro Gateway

AWS IoT

최대 2마일 떨어진 곳의 센서 데이터를 AWS용 NCD Micro Gateway로 수집해 AWS IoT로 보냅니다. 이 게이트웨이는 AWS 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 설정 시간이 짧아 센서 데이터가 AWS 클라우드에 금방 도착합니다.

Azure용 NCD Micro Gateway

Microsoft Azure IoT

최대 2마일 거리의 센서 데이터를 Azure용 NCD Micro Gateway로 수집해 Microsoft Azure로 보냅니다. 연결된 장치 트윈과 장치-클라우드 메시지를 통해 들어오는 모든 원격 측정값을 실제 값으로 Azure에 보고합니다.

이 장치를 Azure 계정에 등록하고, 인터넷에 연결된 WiFi 네트워크와 Azure Device Connection String을 준비하세요.

MQTT용 NCD Micro Gateway

MQTT 브로커

최대 2마일 거리의 센서 데이터를 MQTT용 NCD Micro Gateway로 수집해 자체 MQTT 브로커로 보냅니다. 이 게이트웨이는 사람이 읽을 수 있는 값을 JSON 문자열로 보내므로 전용 클라우드 애플리케이션에 쉽게 통합할 수 있습니다.

직접 MQTT 브로커를 구축하거나 Ubidots를 사용해 몇 분 만에 NCD 센서 데이터 타일을 표시할 수 있습니다. MQTT 자격 증명과 인터넷에 연결된 WiFi 네트워크를 준비하세요.

Ubidots 로고

Ubidots (MQTT)

Ubidots는 MQTT 프로토콜을 지원하는 National Control Devices의 공식 파트너입니다. NCD MQTT 게이트웨이로 NCD 센서를 Ubidots에 연결하면 전 세계 어디서나 센서를 모니터링하는 타일을 쉽게 만들 수 있습니다.

설정이 간단해 몇 분 만에 연결하고 데이터를 표시할 수 있습니다. MQTT가 지원되는 구조이므로 Ubidots에 연결하는 데 특별한 하드웨어는 필요하지 않습니다.

Losant용 NCD Micro Gateway

Losant

최대 2마일 거리의 센서 데이터를 NCD Micro Gateway로 수집해 Losant로 보냅니다. Losant Flow Builder로 시간에 따른 센서 원격 측정 그래프를 보여 주는 대시보드를 만들 수 있습니다.

Losant용 NCD Micro Gateway는 Losant 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 인터넷에 연결된 WiFi 네트워크와 Losant 연결 자격 증명(애플리케이션 ID, 애플리케이션 토큰)을 준비하세요. Losant는 National Control Devices의 공식 파트너입니다.

NCD IoT Edge 컴퓨터

IoT Edge 컴퓨터 (LTE 셀룰러, WiFi, 이더넷)

셀룰러나 이더넷 솔루션이 필요한 경우에 알맞습니다. Node-RED와 NCD 무선 센서 라이브러리가 미리 설치되어 있어 센서 데이터를 셀룰러 네트워크, WiFi, 이더넷에 유연하게 연결할 수 있습니다.

Node-RED에 익숙하고, 복잡한 통합 작업에서 NCD 센서를 연결할 하드웨어가 필요한 개발자에게 적합합니다. Node-RED 사용 경험이 필요합니다.

모뎀으로 받기

모뎀은 로컬 컴퓨터, 서버, 임베디드 시스템과 통신하는 데 알맞습니다. 무선 센서와 엔드 노드 컨트롤러의 데이터를 USB 가상 COM 포트, Bluetooth 가상 COM 포트, WiFi TCP, WiFi MQTT, 이더넷 TCP, RS-232, RS-485 같은 표준 하드웨어 통신 형식으로 변환하는 것이 주된 역할입니다.

종류제품연결 방식
RS-232산업용 IoT 무선 RS232 모뎀RS-232
이더넷산업용 IoT 무선 이더넷 모뎀이더넷
USB산업용 IoT 무선 USB 모뎀USB
RS-485산업용 IoT 무선 RS485 모뎀RS-485
멀티 인터페이스산업용 IoT 무선 Mega 모뎀USB, 와이파이, 블루투스, MQTT
NCD 무선 모뎀 5종: RS-232, 이더넷, USB, RS-485, Mega
왼쪽부터 RS-232, 이더넷, USB, RS-485, Mega 모뎀

모뎀은 여러 대를 동시에 쓸 수 있으므로 하나만 고를 필요가 없습니다. 더 넓은 지역을 다루거나 다른 통신 방식을 쓰려면 필요한 만큼 모뎀을 추가하세요. 모뎀과 게이트웨이는 모두 가시 거리 최대 2마일의 장거리 무선 통신을 지원합니다. 무선 메시 네트워크에서 데이터를 "홉"으로 중계해 더 먼 거리를 다루는 데에도 쓸 수 있습니다. 고층 건물에서는 층마다 별도 네트워크로 묶어 층간 간섭을 피할 수 있습니다.

소프트웨어로 받기

Alpha Station 센서 뷰어 화면

Visual Studio: Alpha Station

센서 데이터를 받아 실제 값으로 바꾸는 방법을 보여 주기 위해 Visual Studio로 Alpha Station을 개발했습니다. Alpha Station으로 최대 3.2km 떨어진 원격 센서의 기본 설정을 보고 바꿀 수 있습니다.

무선 USB 모뎀, Mega 모뎀, 무선 이더넷 모뎀을 지원합니다. 소스 코드와 실행 프로그램은 https://ncd.io/alpha 에서 내려받을 수 있습니다.

Node-RED 대시보드 예시 화면

Node-RED

Node-RED용 드라이버 세트를 완전하게 개발해 두었으므로, 연결에 필요한 흐름(flow)과 대시보드를 직접 만들 수 있습니다. 센서 데이터를 Node-RED로 보내 경고를 보내거나 장치를 켜고 끄는 로직을 구성하세요.

Node-RED와 NCD 센서를 함께 쓰면 데이터를 로컬과 원격에서 모니터링하고, 제어하고, 시각화할 수 있습니다. Node-RED Flow Builder는 복잡한 그래프와 대시보드도 몇 분 만에 만들 수 있고, 고급 게이트웨이 애플리케이션으로도 쓸 수 있습니다. MQTT, Losant, Microsoft Azure, AWS 등 필요한 IoT 클라우드 서비스로 데이터를 보낼 수 있습니다.

Node-RED는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다. NCD Node-RED 라이브러리는 계속 확장되고 있습니다.

LabVIEW 센서 화면 예시(3채널 열전대 센서)

LabVIEW

NCD IoT 센서를 LabVIEW로 다루는 튜토리얼을 갖춰 두었습니다. LabVIEW로 고급 센서 설정을 하거나 들어오는 센서 데이터를 그래프로 볼 수 있습니다. 원격 센서의 배터리 수준과 시간에 따른 데이터 흐름도 확인합니다.

LabVIEW용 소스 코드는 추후 추가할 예정이며, 지금 소스 코드가 급히 필요하면 문의하세요. LabVIEW는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다.

제품 상세 이미지

NCD PR55-47EC 상세 이미지 1
