ConnectPort X4 Digi XBee 산업용 게이트웨이

MODEL
ConnectPort X4
브랜드
DIGI

Zigbee 센서망과 시리얼을⁣ 셀룰러로 올리는 X4

Digi ConnectPort X4 셀룰러 XBee 게이트웨이⁣ SIM 슬롯 : X4⁣ RF 표준 : Zigbee (2.4 GHz)⁣ 시리얼 : RS-232 (DTE)

견적 받기

Digi 한국 독점 공급 파트너

Digi ConnectPort X4는 Zigbee 무선 장치와 시리얼 장비를 셀룰러 WAN으로 연결하는 M2M 게이트웨이입니다. Zigbee(2.4 GHz), DigiMesh(2.4 GHz), 802.15.4 RF와 RS-232 시리얼, 10/100 이더넷 1포트, USB 1.1 Type A를 한 본체에 갖췄습니다.

DIA와 Python 스크립트로 장치 데이터를 현장에서 먼저 가공할 수 있으며 Modbus 시리얼과 Modbus/TCP를 잇는 브리지를 지원합니다. (주)테솔이 국내에 공식 공급합니다.

X4 · IA · H

세 가지 구성

230 Kbps

시리얼 최대 속도

IPsec

SSL 터널 · SSHv2

-30~75 °C

동작 온도

X4 구성

X4 · X4 IA · X4 H⁣ 변형별 전원과 인터페이스

변형내용
X46–30 VDC 입력, 12 VDC 어댑터 포함, RS-232(DTE) DB-9 커넥터
X4 IA6–30 VDC 입력, 압착 터미널 블록(외부 AC 어댑터 미포함), DIN 레일 브래킷 포함, RS-232/422/485 소프트웨어 선택, Class 1 Div 2
X4 H100–240 VAC 내장 전원, 약 15 W 소비, 아날로그 입력 2개와 디지털 입력 2개(스크류 터미널 블록), NEMA 4X / IP66 외함, 플랜지 설치용 발 4개

셀룰러는 HSPA+(다운로드 최대 21 Mbps), CDMA 1xRTT(최대 153 Kbps), X4 H의 LTE Cat 1 중 모델에 따라 정해집니다. 셀룰러·Zigbee 모듈의 국내 사용 가능 여부는 문의해 주세요.

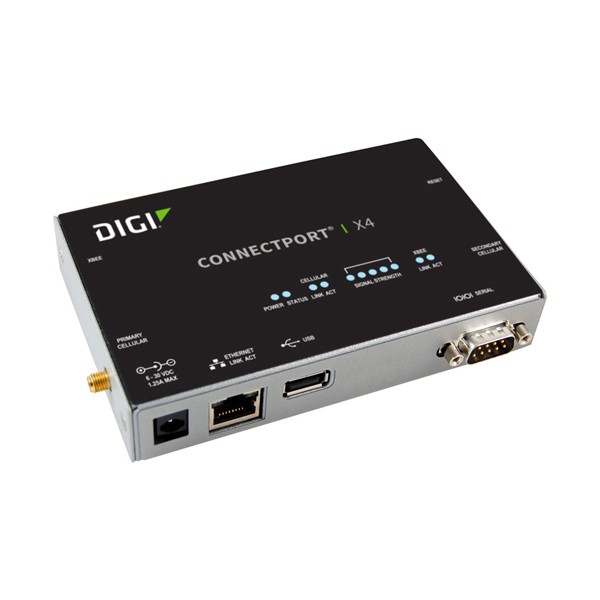

DIGI ConnectPort X4 - 직렬 포트와 이더넷 포트가 보이는 게이트웨이 외형
직렬 포트와 이더넷 포트가 보이는 게이트웨이 외형

XBee 설정

Device Discovery Utility와⁣ set xbee 명령

ConnectPort X4는 Device Discovery Utility로 찾아 웹 관리 화면에서 설정하고, Python 앱은 Digi ESP for Python으로 개발합니다. 명령행이나 Digi Remote Manager의 Command Line Interface에서 XBee AT 명령을 보낼 수 있습니다.

순서할 일
1게이트웨이를 이더넷에 연결하고 전원을 넣습니다.
2Windows PC에서 Device Discovery Utility를 실행해 게이트웨이를 찾습니다.
3웹 관리 화면에서 네트워크와 XBee 설정을 확인하세요.
4현장 로직이 필요하면 Digi ESP for Python으로 앱을 작성해 게이트웨이에 올립니다.
5XBee 설정값을 바꿀 때는 Telnet·SSH 명령행이나 Remote Manager의 Command Line Interface에서 set xbee 명령을 입력합니다.
명령하는 일
set xbee CC=[param]게이트웨이에 내장된 XBee에 AT 명령 설정(CC는 대문자 AT 명령명)
set xbee addr=[XBee EUI-64 address of module] CC=[param]RF 네트워크의 다른 XBee 모듈에 AT 명령 설정

OS 펌웨어 2.14.1.6 이상이 필요합니다.

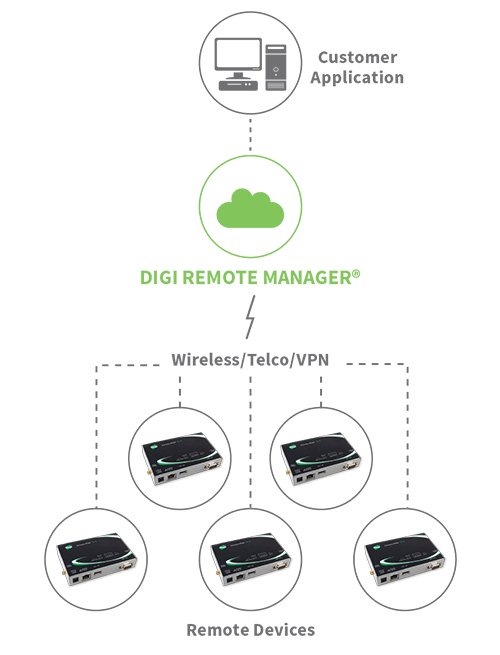

DIGI ConnectPort X4 - 게이트웨이와 원격 관리 서비스, 애플리케이션의 연결 구성도
게이트웨이와 원격 관리 서비스, 애플리케이션의 연결 구성도

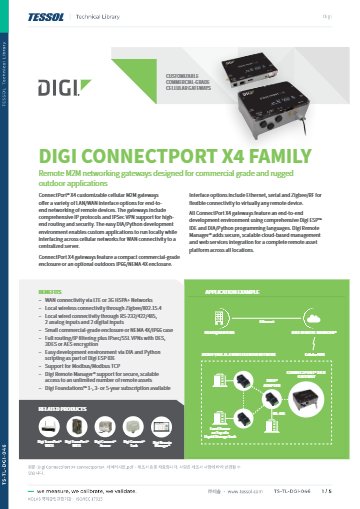

ConnectPort X4 사양

X4 · X4 IA · X4 H 하드웨어

항목사양
셀룰러 안테나 커넥터SMA 1개 또는 2개 (본체 female)
SIM 슬롯X4 · X4 IA 2개 (CDMA 모델은 0개, 슬롯 커버 플레이트) · X4 H 1개(내장형)
HSPA+ (U9) 속도다운로드 최대 21 Mbps · 업로드 최대 5.76 Mbps
LTE CAT 1 (X4 H)Verizon 밴드 2, 4, 14 · AT&T, T-Mobile 밴드 2, 4, 5 (3G/2G 폴백)
RF 표준Zigbee (2.4 GHz), DigiMesh (2.4 GHz), 802.15.4
시리얼RS-232 (DTE), X4 IA는 RS-232/422/485 (소프트웨어 선택), 최대 230 Kbps
COM 포트 리디렉터RealPort
이더넷RJ-45 1포트 · 10/100 Base-T · 자동 감지 · Auto MDI/MDIX
USBUSB 1.1 Full-speed · Type A 1포트
RTC · 메모리RTC 내장 · 16 MB Flash, 32 MB RAM
로컬 관리웹 인터페이스(HTTP/HTTPS) · CLI(시리얼, Telnet, Python 스크립트) · Digi SureLink 상시 연결
보안SSL 터널 · SSHv2 · IPsec(IKE/ISAKMP) 다중 터널 · DES, 3DES, 최대 256비트 AES · SCEP(X.509 인증서)
라우팅NAT, NAT-T · 포트 포워딩 · ACL(IP 필터링) · IP 패스스루 · VRRP (RFC 3768)
산업용 프로토콜Modbus 브리지(Modbus 시리얼 ↔ Modbus/TCP)
소비 전력X4 · X4 IA 대기 1.5 W · 최대 10.4 W / X4 H 약 15 W
서지 보호X4 · X4 IA 4 kV burst(EFT) · 2 kV surge
치수 · 무게X4 13.33 × 8.50 × 2.54 cm · 0.20 kg / X4 H 240 × 160 × 95 mm · 1.41 kg
동작 온도-30 °C – 75 °C
보관 온도-40 °C – 85 °C
상대 습도5–95% (비응축)
안전 규격UL 60950, CSA-22.2 No. 60950, EN60950
EMCCE, FCC Part 15 Class A, AS/NZS CISPR 22, EN55024, EN55022 Class A

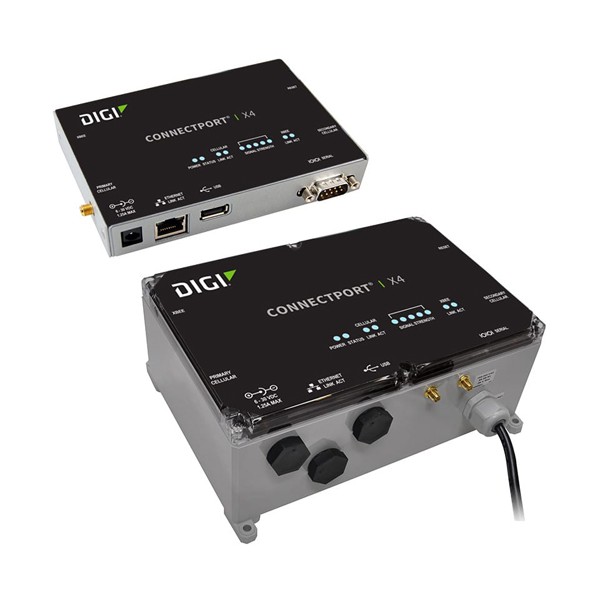

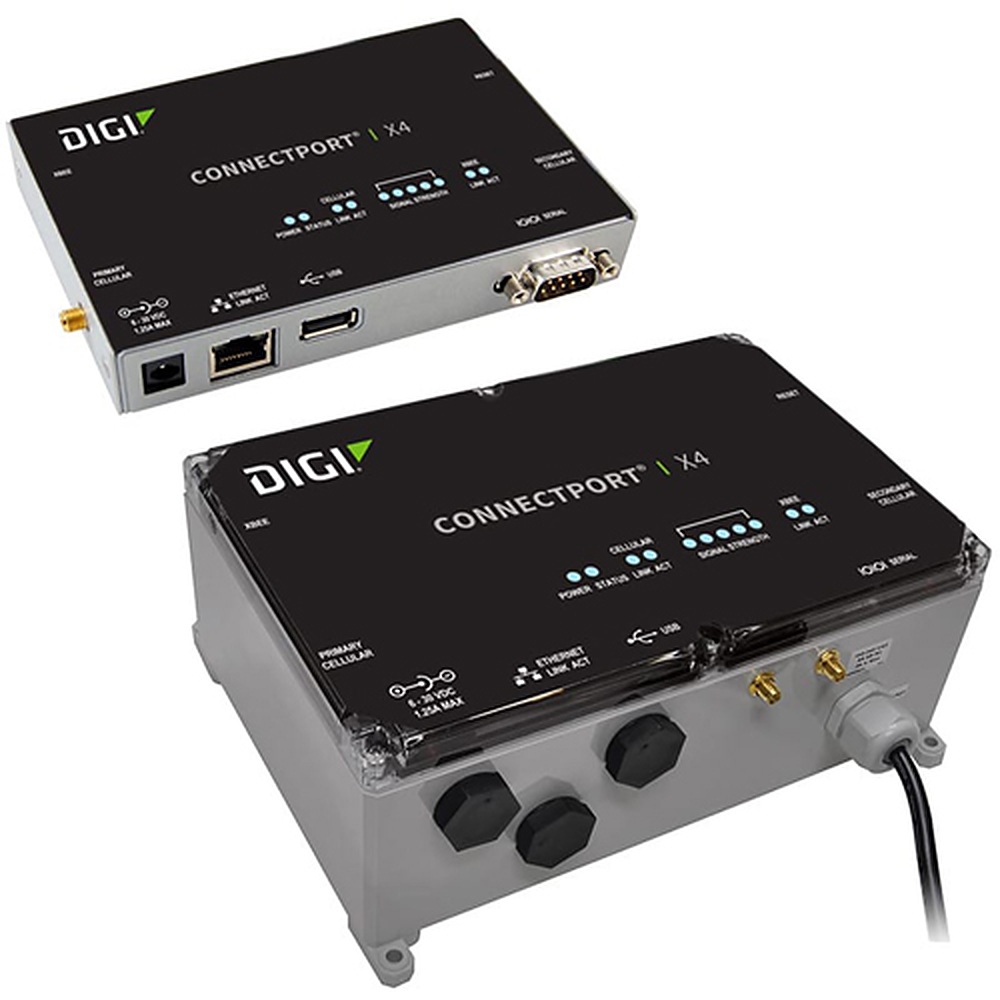

DIGI ConnectPort X4 - 기본형과 케이스형 게이트웨이 두 가지 구성
기본형과 케이스형 게이트웨이 두 가지 구성

활용 분야

Zigbee 수집과 시리얼 계측

  • 설비 모니터링 — Zigbee 무선 장치의 데이터를 IP망으로 모아 한곳에서 수집합니다.
  • 시리얼 장비 연결 — RS-232/422/485 장비를 바꾸지 않고 IP망에 연결합니다.
  • 자동화 설비 — Modbus 장비의 데이터를 서버로 보내 원격에서 확인합니다.

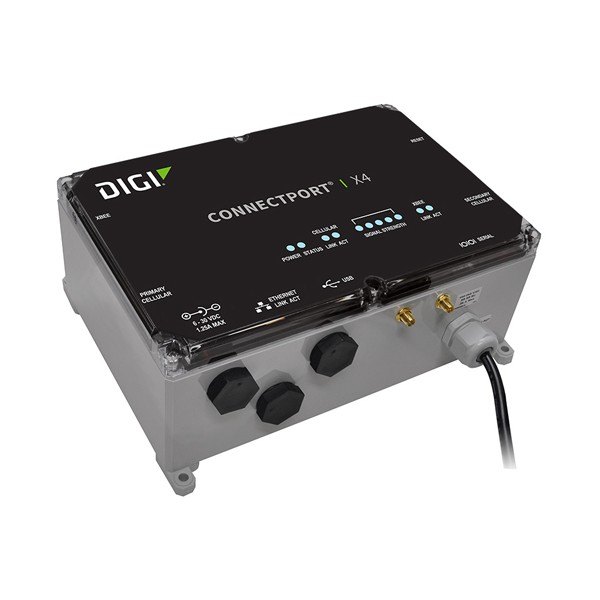

DIGI ConnectPort X4 - 케이블 글랜드가 달린 방수 케이스형 게이트웨이
케이블 글랜드가 달린 방수 케이스형 게이트웨이
