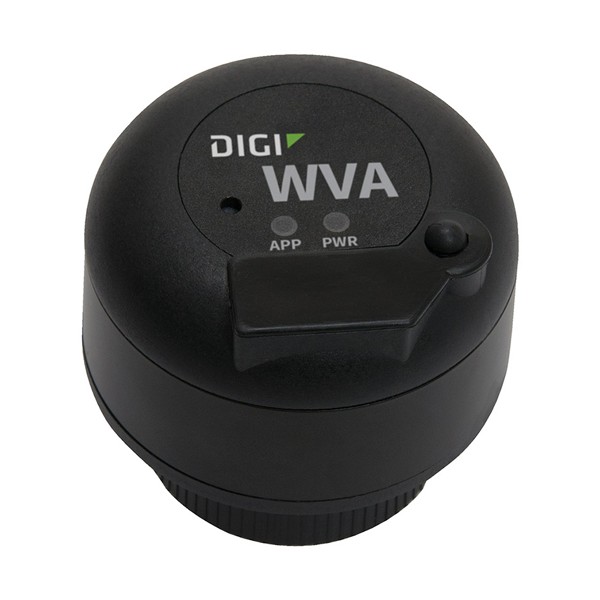

Digi 운송용 무선 아답터

Digi 운송용 무선 아답터

MODEL
WVA(Wireless Vehicle Bus Adapter)
브랜드
DIGI

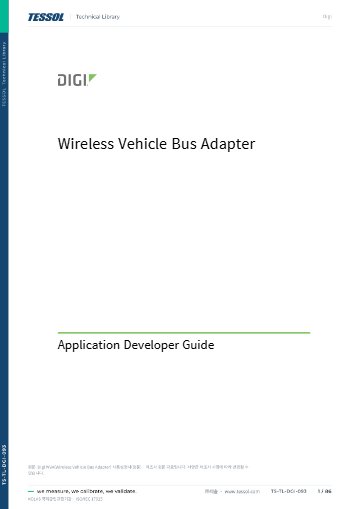

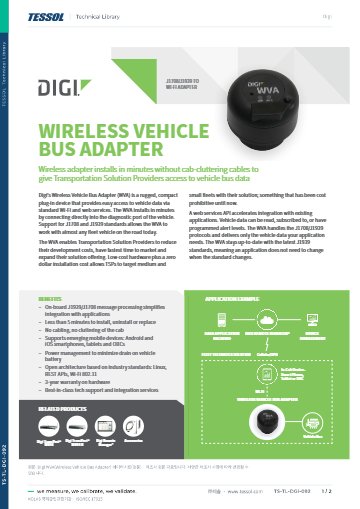

제품 자료
제품문의 구매하기

Zigbee·차량·센서 데이터를
IP망으로 잇는 M2M 게이트웨이

Digi ConnectPort X2 · X4 · XIG · WVA · Connect Sensor+ 게이트웨이

견적 받기

Digi 국내 정식 공급 파트너

Digi ConnectPort X2·X4, XBee Industrial Gateway(XIG), WVA, Connect Sensor+는 Zigbee 센서망과 차량 J1939/J1708 버스, 배터리 구동 센서를 IP 네트워크에 연결하는 M2M 게이트웨이(XBee-IP 게이트웨이 계열)입니다. 연결할 대상에 따라 모델별 용도와 사양을 비교해 고르면 됩니다.

X4와 XIG는 셀룰러 WAN으로 Zigbee와 시리얼, 아날로그 입력을 받아 Modbus와 Python 앱으로 처리합니다. WVA는 차량 진단 포트의 버스 메시지를 Wi-Fi로 전달하고, Connect Sensor+는 배터리로 구동하는 센서의 데이터를 셀룰러로 보냅니다. 이 게이트웨이 계열은 (주)테솔이 국내에 공식 공급합니다.

IPsec · SSL VPN

AES 암호화 지원

Zigbee

무선 장치 수집

RS-232/422/485

시리얼 연결 지원

J1939 · J1708

차량 버스 데이터

특징

ConnectPort 계열 공통의
연결·관리 기능

핵심 특징현장에서 달라지는 점
셀룰러 WANLTE와 3G HSPA+로 WAN에 연결하므로 유선망이 없는 현장에서도 데이터를 센터로 올릴 수 있습니다.
Zigbee 수집현장의 Zigbee 무선 장치를 모아 게이트웨이 한 대로 IP망에 연결합니다.
시리얼·아날로그·디지털 입력RS-232/422/485와 아날로그·디지털 입력을 받으므로 기존 계측 설비를 바꾸지 않고 그대로 연결할 수 있습니다.
VPN과 암호화IPsec, SSL VPN과 AES 암호화를 지원해 원격 구간을 오가는 데이터를 보호합니다.
DIA · Python 앱 개발DIA와 Python 스크립트로 장치 데이터를 현장에서 먼저 가공한 뒤 보낼 수 있습니다.
Digi Remote Manager흩어진 원격 자산을 한곳에서 관리하므로 현장 방문 횟수가 줄어듭니다.

X4 변형

ConnectPort X4
3개 변형 비교

X4는 기본형, X4 IA, X4 H로 나뉩니다. X4 IA는 RS-232/422/485를 소프트웨어로 선택하며 DIN 레일 브래킷과 Class 1 Div 2 사양을 갖춥니다. X4 H는 아날로그 입력 2개와 디지털 입력 2개를 스크류 터미널 블록으로 받고, NEMA 4X / IP66 외함에 100–240 VAC 내장 전원을 쓰는 변형입니다.

  • X4 — 6–30 VDC 입력, 12 VDC 어댑터 포함, RS-232(DTE) DB-9 커넥터
  • X4 IA — 6–30 VDC 입력, 압착 터미널 블록(외부 AC 어댑터 미포함), DIN 레일 브래킷 포함
  • X4 H — 100–240 VAC 내장 전원, 약 15 W 소비, 플랜지 설치용 발 4개

차량·센서

WVA와 Connect Sensor+의
설치 조건

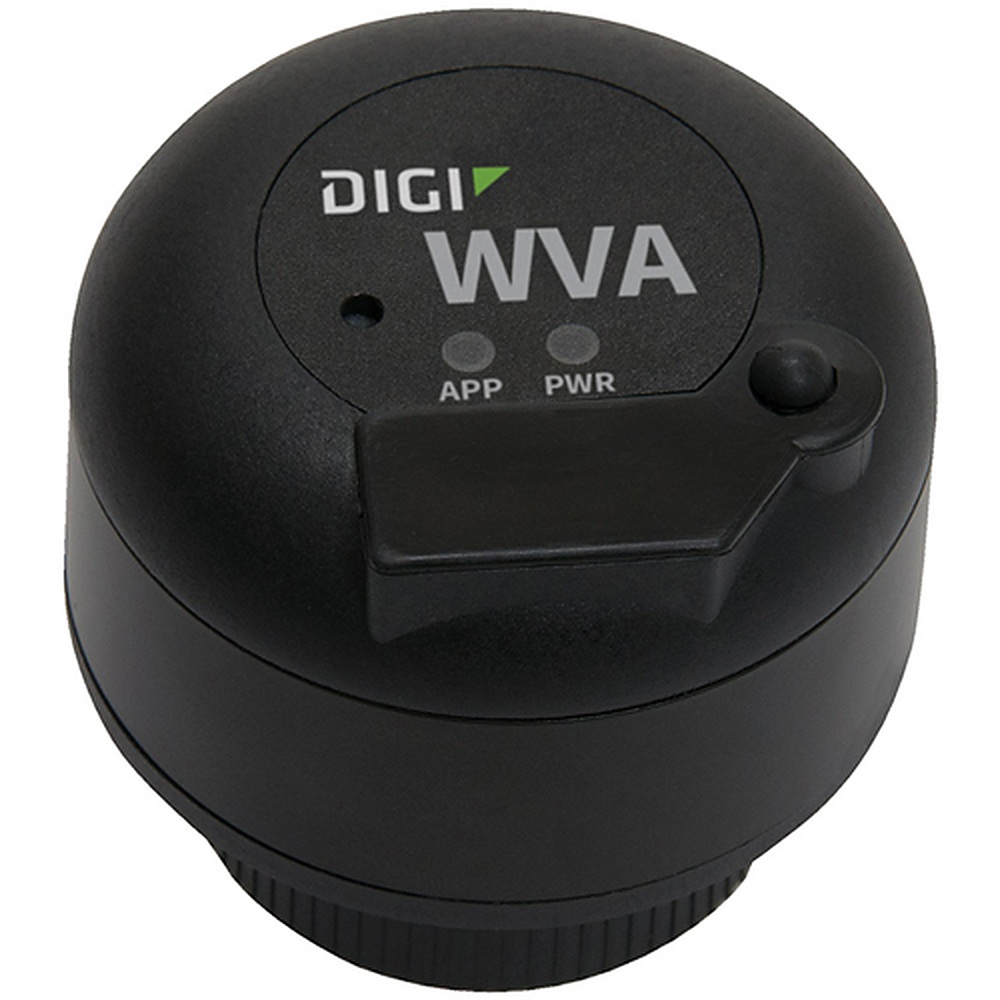

차량 진단 포트에 꽂는 WVA

WVA는 9핀 Deutsch 커넥터로 차량 진단 포트에 연결하고, J1939(CAN, 최대 500 kbps) 2채널과 J1708 메시지를 Wi-Fi 웹 서비스로 전달합니다. 별도 케이블 없이 5분 안에 설치를 마칠 수 있습니다.

Connect Sensor+는 외부 8–30 VDC 또는 7.2 V 14.5 Ah 비충전 배터리로 동작하며, 하루 2회 읽고 보내는 조건에서 약 2년 쓸 수 있습니다. 임계값과 델타 알람으로 읽기 간격을 정할 수 있고, 연결한 센서에 전원도 직접 공급합니다.

사용 방법

ConnectPort X2·X4 게이트웨이
검색 도구와 XBee 설정 명령

ConnectPort X2·X4는 Device Discovery Utility로 찾아 웹 관리 화면에서 설정하고, Python 앱은 Digi ESP for Python으로 개발합니다. 명령행이나 Digi Remote Manager의 Command Line Interface에서 XBee AT 명령을 보낼 수 있습니다.

소프트웨어·도구하는 일
Device Discovery Utility for Microsoft Windows네트워크에서 게이트웨이 찾기
Digi ESP for Python게이트웨이용 Python 앱 개발(Windows XP/Vista/Windows 7, Mac OS X 10.6 설치판)
XCTUXBee 모듈 설정
CLI·Digi Remote Managerset xbee 명령으로 XBee AT 파라미터 설정

처음 연결하는 순서

순서할 일
1게이트웨이를 이더넷에 연결하고 전원을 넣습니다.
2Windows PC에서 Device Discovery Utility를 실행해 게이트웨이를 찾습니다.
3웹 관리 화면에서 네트워크와 XBee 설정을 확인하세요.
4현장 로직이 필요하면 Digi ESP for Python으로 앱을 작성해 게이트웨이에 올립니다.
5XBee 설정값을 바꿀 때는 Telnet·SSH 명령행이나 Remote Manager의 Command Line Interface에서 set xbee 명령을 입력합니다.

ConnectPort X2·X4 XBee 명령

명령하는 일
set xbee CC=[param]게이트웨이에 내장된 XBee에 AT 명령 설정(CC는 대문자 AT 명령명)
set xbee addr=[XBee EUI-64 address of module] CC=[param]RF 네트워크의 다른 XBee 모듈에 AT 명령 설정

OS 펌웨어 2.14.1.6 이상이 필요합니다. XIG, WVA, Connect Sensor+는 각 제품의 사용자 가이드를 확인하세요.

사양

게이트웨이 5개 모델 비교와
모델별 상세 사양

항목ConnectPort X4XBee Industrial Gateway (XIG)WVAConnect Sensor+
용도셀룰러 · Zigbee/RF · 이더넷 · 시리얼 M2M 게이트웨이산업용 Zigbee 게이트웨이 (이더넷 / 3G·LTE 셀룰러)J1939 / J1708 차량 버스 Wi-Fi 어댑터배터리 구동 셀룰러 센서 게이트웨이
무선·버스 인터페이스Zigbee (2.4 GHz) · DigiMesh (2.4 GHz) · 802.15.4Zigbee Standard / PRO (XBee ZB SMT S2C)Wi-Fi 802.11 b/g/n · J1939 · J17082G · 3G · LTE CAT 1 셀룰러
전원 입력6–30 VDC (X4 · X4 IA) · 100–240 VAC (X4 H)5 VDC ±5%9–36 VDC외부 8–30 VDC · 배터리 7.2 V 14.5 Ah
동작 온도-30 °C – 75 °C-30 °C – 70 °C-40 °C – 70 °C-35 °C – 70 °C
외함산업용 금속 · X4 H NEMA 4X / IP66산업용 금속 / IP30IP54Lexan / IP66
치수13.33 cm x 8.50 cm x 2.54 cm (X4)7.62 cm x 10.16 cm x 2.54 cm5.9 cm x 5.5 cm (높이 x 지름)152.4 mm x 108.4 mm x 74.6 mm
무게X4 0.20 kg · X4 H 1.41 kg0.22 kg0.12 kg264 g
클라우드 관리Digi Remote ManagerDigi Remote ManagerWebUI, Digi Remote ManagerDigi Remote Manager

ConnectPort X2

항목사양
분류XBee-이더넷 소형 게이트웨이
용도RF 기기와 센서망을 IP 망에 잇는 저비용 소형 게이트웨이

ConnectPort X4 · X4 IA · X4 H

항목사양
셀룰러 안테나 커넥터SMA 1개 또는 2개 (본체 female)
SIM 슬롯 (X4 · X4 IA)2개 (CDMA 모델은 0개)
SIM 슬롯 (X4 H)1개 (내장형)
SIM 보호 (X4 · X4 IA)슬롯 커버 플레이트
HSPA+ (U9) 속도다운로드 최대 21 Mbps · 업로드 최대 5.76 Mbps
CDMA 1xRTT (Bx) 속도업로드·다운로드 최대 153 Kbps
LTE CAT 1 (X4 H)Verizon 밴드 2, 4, 14 · AT&T, T-Mobile 밴드 2, 4, 5 (3G/2G 폴백)
RF 안테나RP-SMA 1개 (본체 male)
RF 표준Zigbee (2.4 GHz), DigiMesh (2.4 GHz), 802.15.4
시리얼 표준RS-232 (DTE)
시리얼 표준 (X4 IA)RS-232/422/485 (소프트웨어 선택)
시리얼 신호TXD, RXD, RTS, CTS, DTR, DSR, DCD
시리얼 흐름 제어하드웨어 · 소프트웨어
COM 포트 리디렉터RealPort®
시리얼 처리 속도최대 230 Kbps
시리얼 커넥터 (X4 · X4 IA)DB-9 male
시리얼 커넥터 (X4 H)스크류 터미널 블록
이더넷RJ-45 1포트 · IEEE 802.3 · 10/100 Base-T · 10/100 Mbps 자동 감지 · 전이중/반이중 자동 · Auto MDI/MDIX
I/O 포트 (X4 H)아날로그 2개, 디지털 2개 (스크류 터미널 블록)
USBUSB 1.1 Full-speed · Type A 1포트
클라우드 관리Digi Remote Manager
로컬 관리웹 인터페이스(HTTP/HTTPS) · 비밀번호 접근 제어 · IP 서비스 포트 제어 · CLI(시리얼, Telnet, Python 스크립트) · Digi SureLink™ 상시 연결
보안SSL 터널 · SSHv2 · FIPS 197 (IPsec, HTTPS)
네트워크 프로토콜UDP/TCP, DHCP, SNMPv1/v2
VPNIPsec(IKE/ISAKMP) · 다중 터널 · DES, 3DES, 최대 256비트 AES · VPN 패스스루 · GRE 포워딩 · SCEP(X.509 인증서)
라우팅NAT, NAT-T · 포트 포워딩 · ACL(IP 필터링) · IP 패스스루 · VRRP (RFC 3768)
산업용 프로토콜Modbus 브리지(Modbus 시리얼 ↔ Modbus/TCP) · Python으로 Modbus 마스터 · 슬레이브 동작
RTC · 메모리RTC 내장 · 16 MB Flash, 32 MB RAM
전원 입력 (X4 · X4 IA)6–30 VDC
전원 입력 (X4 H)100–240 VAC
소비 전력 (X4 · X4 IA)대기 1.5 W · 최대 10.4 W
소비 전력 (X4 H)약 15 W
전원 구성12 VDC 어댑터 포함(0–60 °C, 락킹 배럴) · 확장 온도용 어댑터 별매
전원 커넥터 (X4 IA)압착 터미널 블록 (외부 AC 어댑터 미포함)
전원 구성 (X4 H)내장 AC 전원 · AC 전원 코드
서지 보호 (X4 · X4 IA)4 kV burst(EFT) · 2 kV surge
서지 보호 (X4 H)2 kV burst(EFT) (포함된 전원 사용 시)
치수 (L x W x H)13.33 cm x 8.50 cm x 2.54 cm
치수 (L x W x H) (X4 H)240 mm x 160 mm x 95 mm
무게 (X4 · X4 H)X4 0.20 kg · X4 H 1.41 kg
상태 LED이더넷, 전원, 셀룰러 링크/활동, 신호 세기(4단계), XBee 링크/활동
상태 LED (X4 H)이더넷, 전원, 셀룰러 링크/활동, 신호 세기(5단계), XBee 링크/활동
외함 (X4 · X4 H)X4 산업용 금속 · X4 H NEMA 4X / IP66
설치X4 벽 설치 브래킷 별매 · X4 IA DIN 레일 브래킷 포함 · X4 H 플랜지 설치용 발 4개
동작 온도-30 °C – 75 °C
보관 온도-40 °C – 85 °C
상대 습도5–95% (비응축) · X4 H는 방수 외함
이더넷 절연1500 VAC 이상 (IEEE 802.3 / ANSI X3.263)
시리얼 ESD 보호에어갭 ±15 kV · 접촉 ±8 kV (IEC 1000-4-2)
Class 1 Div 2 (X4 · X4 IA · X4 H)X4 아니오 · X4 IA 예 · X4 H 아니오
셀룰러 인증GSM/UMTS: PTCRB, NAPRD.03, GCF-CC, R&TTE, EN 301 511 · CDMA/EV-DO: CDG, TIA/EIA-690, TIA/EIA-98-E
안전 규격UL 60950, CSA-22.2 No. 60950, EN60950 · Class 1 Div 2 (X4 IA)
EMCCE, FCC Part 15 Class A, AS/NZS CISPR 22, EN55024, EN55022 Class A

XBee Industrial Gateway (XIG)

항목사양
관리Digi Remote Manager® 기반 엔터프라이즈 관리
프로토콜 · 보안UDP/TCP, DHCP · TLS 1.2, 셀룰러 네트워크 보안
LED셀룰러 신호 세기, 네트워크(LAN/WAN), ZigBee(무선 LAN), 전원
LTE CAT 1 (XIG 셀룰러)Verizon 밴드 2, 4, 13 · AT&T, T-Mobile B2, B4, B5, B12
셀룰러 안테나 (XIG 셀룰러)50 Ω SMA (HSPA+ 1개 · LTE 2개, 본체 female)
SIM (XIG 셀룰러)2FF SIM 슬롯 2개 · 스크류 고정 SIM 커버
Python2.7.1 · 사용자 앱용 20 MB RAM, 20 MB Flash
Zigbee 스택 · 모듈Zigbee Standard / PRO · Digi XBee ZB SMT (S2C) / XBee Pro ZB SMT (S2C)
Zigbee 출력 · 감도Standard 6.3 mW (+8 dBm) · PRO 63 mW (18 dBm) · 수신 감도 -102 dBm
Zigbee 안테나50 Ω SMA 1개 (본체 female)
이더넷RJ-45 1포트 · 10/100 Base-T · 10/100 Mbps 자동 감지 · 전이중/반이중 자동 · Auto MDI/MDIX (설정과 WAN 백홀용)
치수 (L x W x H)7.62 cm x 10.16 cm x 2.54 cm
무게0.22 kg
외함산업용 금속 / IP30
전원 입력5 VDC ±5% (Digi 승인 전원 사용)
소비 전력일반 1.2 W · 최대 2.5 W (셀룰러 모델 일반 3.5 W · 최대 11 W)
동작 온도-30 °C – 70 °C (셀룰러 모델은 60 °C 이상에서 성능 저하)
상대 습도5–95% (비응축)
인증 · 규격PTCRB · IEC 60950-1:2005, EN 60950-1:2006, CSA-22.22 No. 60950-1 · FCC Part 15b, IC, CE

WVA (Wireless Vehicle Bus Adapter)

항목사양
관리 · 소프트웨어WebUI, Digi Remote Manager · REST 웹 서비스 · Linux
보안HTTPS, WPA2, 관리자 비밀번호
메모리Flash 128 MB, RAM 64 MB (사용자 영역 Flash 20 MB)
LED · 안테나전원, 소프트웨어 정의 LED · 내장 안테나
커넥터9핀 Deutsch
치수 (높이 x 지름)5.9 cm x 5.5 cm
무게0.12 kg
Wi-Fi802.11 b/g/n · 최대 72.2 Mbps · AP, 클라이언트, 듀얼 모드 · WPA2
Wi-Fi 송신 출력1 Mbps 12.5 dBm · 54 Mbps 12.25 dBm · 65 Mbps 9.25 dBm
Wi-Fi 수신 감도1 Mbps -91 dBm · 54 Mbps -75 dBm · 65 Mbps -71 dBm
USBType A (호스트 전용)
부저 · 가속도계부저(소프트웨어 정의) · 3축 가속도계(2/4/8 g 선택)
CAN 속도최대 500 kbps
소비 전력최대 2.5 W · 대기 1.5 W · 슬립 30 mW
외함 등급IP54
보관 온도-40 °C – 85 °C
규격UL 60950-1, EN 60950-1, CSA-22.2 No. 60950 · FCC Part 15 Subpart C 15.247, CISPR25, EN55022, EN55024, IC RSS210 · 차량용 ISO-10452, ISO-10605, SAE 1455, ISO 7637, J1113-2

Connect Sensor+

항목사양
셀룰러2G: GSM 850/900, DCS 1800, PCS 1900 · 3G: FDD B1, B2, B4, B5, B8 · LTE CAT 1: Verizon 밴드 2, 4, 13 / AT&T, T-Mobile 밴드 2, 4, 5
안테나 · SIM외부 SMA · 표준 크기 SIM 슬롯 1개
설정 · 관리Digi Remote Manager / 로컬 USB-시리얼 CLI
외부 전원 입력8–30 VDC
배터리7.2 V 14.5 Ah 리튬 티오닐 클로라이드, 교체형 · 하루 2회 읽기/전송 기준 약 2년
소비 전력슬립 86.4 µW · 연속 모니터 400 mW · 송신 피크 14.4 W (외부 센서 제외)
ModbusModbus RTU · ASCII, 최대 4개 장치 연결
아날로그 입력4개 (4–20 mA 또는 0–10 VDC 선택) · 0–10.5 V · 4–22 mA · 12비트 ADC
디지털 I/O1개 (디지털 또는 펄스 카운터) · 로직 Low 0–0.6 V, High 2.2–30 VDC · 최대 30 VDC · 최대 2 kHz
디지털 출력오픈 컬렉터 · 최대 싱크 전류 450 mA
센서 전원 출력5개 · 3.3, 5, 15, 24 VDC · 최대 200 mA
보관 온도 · 습도-40 °C – 85 °C · 습도 90%
배터리 자기 방전연 1% 미만 (30 °C 보관 시)
치수152.4 mm x 108.4 mm (글랜드 포함 127 mm) x 74.6 mm
무게264 g
LED배터리, 셀룰러, 센서, 블루투스
외함Lexan / IP66
규격UL60950-1, CSA-22.2 No. 60950-1-01, IEC 60950-1 · Class 1 Div 2 (ANSI/ISA 12.12.01) · ATEX EN 60079-0, EN 60079-15 · FCC Part 15 Subpart B Class B, EN55022 Class B, EN55024

활용 분야

Zigbee·차량·센서 데이터를
모아야 하는 현장

  • 공장·설비 모니터링 — Zigbee 무선 장치의 데이터를 IP망으로 모아 한곳에서 수집합니다.
  • 차량 관리 — 진단 포트의 J1939·J1708 데이터를 웹 서비스로 받아 차량 상태를 확인합니다.
  • 무전원 현장 — 전원이 없는 곳에서도 배터리 구동 센서를 셀룰러로 감시합니다.
  • 자동화 설비 — Modbus 장비의 데이터를 서버로 보내 원격에서 확인합니다.
  • 시리얼 장비 연결 — RS-232/422/485 장비를 바꾸지 않고 IP망에 연결합니다.

선택 가이드

연결 대상에 맞는
Digi 게이트웨이 선택

이럴 때 (현장 조건)권장 모델선택 이유
RF 기기를 적은 비용으로 이더넷에 연결한다면ConnectPort X2XBee-이더넷 소형 게이트웨이라 구성이 단순합니다.
셀룰러 WAN과 시리얼 입력이 함께 필요하다면ConnectPort X4 (X4 / X4 IA / X4 H)X4 IA는 RS-232/422/485, X4 H는 아날로그 2 + 디지털 2 입력을 받습니다.
산업 현장용 Zigbee 게이트웨이가 필요하다면XIG이더넷 모델과 3G·LTE 셀룰러 모델 가운데 고를 수 있고, IP30 금속 외함을 갖췄습니다.
차량 버스 데이터를 Wi-Fi로 받으려면WVAJ1939 2채널과 J1708 데이터를 진단 포트에서 바로 받아 별도 배선이 필요 없습니다.
전원이 없는 곳의 센서를 셀룰러로 감시하려면Connect Sensor+배터리로 동작하고 아날로그 입력 4개와 IP66 사양을 갖춰 옥외 무전원 현장에 맞습니다.

구성·옵션

게이트웨이 변형과
주문 구성

구분구성·옵션
ConnectPort X4 변형X4 · X4 IA(RS-232/422/485) · X4 H(아날로그 입력 2개, 디지털 입력 2개)
ConnectPort X4 안테나셀룰러 SMA 커넥터 1개 또는 2개
XBee Industrial GatewayXIG · 오픈 소스 Python 환경
WVA차량 진단 포트 어댑터 · Wi-Fi 웹 서비스
Connect Sensor+ 배터리7.2 V 14.5 Ah, 비충전
