NCD PR33-11 AS1115 I2C 인터페이스가있는 34mm 3 문자 빨간색 7 세그먼트 16 진수 디스플레이

NCD PR33-11 AS1115 I2C 인터페이스가있는 34mm 3 문자 빨간색 7 세그먼트 16 진수 디스플레이

MODEL
PR33-11
브랜드
NCD
제품 자료
제품문의 구매하기

센서값과 카운터를 현장에서
바로 읽게 하는 I2C 디스플레이

NCD I2C 디스플레이 PR13-6 · PR33-11 · PR13-21

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C 디스플레이는 3자리 LED 7세그먼트의 PR13-6과 AS1115 구동 34mm 빨간 7세그먼트의 PR33-11, 128 × 64 OLED 그래픽의 PR13-21로 나뉜 표시 모듈입니다. 센서값과 카운터, 타이머를 현장에서 바로 읽어야 하는 장비에 사용합니다.

7세그먼트 모델은 0-9와 A-F 16진수를 표시하고 소수점과 밝기를 프로그래밍으로 정하며, OLED는 .900인치 대각선 화면에 문자와 그래픽을 함께 표시합니다. 세 모델 모두 I2C 버스 커넥터의 5V 전원으로 동작하며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

3자리

7세그먼트 숫자 표시

128 × 64

OLED 그래픽 해상도

7색

PR13-6 색상 선택

5V

I2C 버스 커넥터 전원

특징

표시 방식별
핵심 기능

핵심 특징현장에서 달라지는 점
16진수 표시PR13-6과 PR33-11은 0-9와 A-F를 표시하므로 레지스터 값이나 상태 코드를 변환 없이 표시합니다.
색 선택PR13-6은 빨강·노랑·초록·파랑·보라·흰색·황색 가운데 선택해 상태별로 숫자를 색으로 구분합니다.
밝기 조절PR13-6과 PR33-11은 밝기를 프로그래밍으로 조절해 어두운 설비실과 밝은 현장 모두에서 읽힙니다.
소수점 위치소수점을 프로그래밍으로 정하므로 온도나 전압처럼 소수 단위 측정값을 그대로 표시합니다.
큰 34mm 숫자PR33-11은 크고 밝은 빨간 숫자를 표시하므로 멀리서도 값을 읽을 수 있습니다.
OLED 그래픽PR13-21은 문자와 로고, 연결 상태 같은 그래픽을 한 화면에 표시합니다.

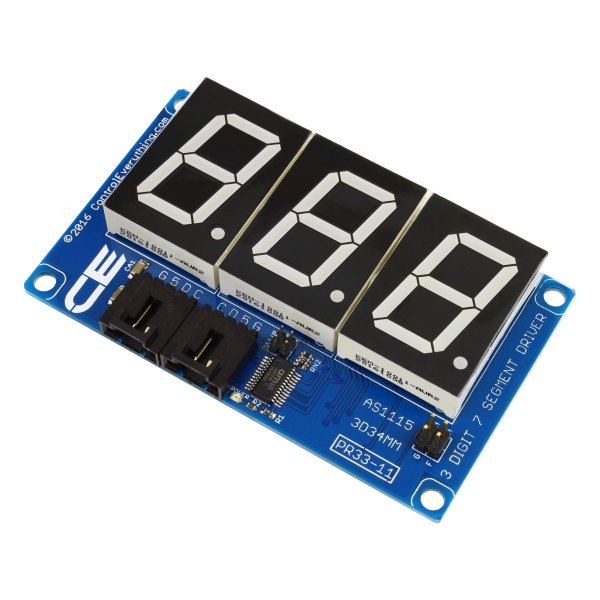

NCD PR33-11 - 큰 세그먼트 숫자 세 자리가 있는 디스플레이 기판
큰 세그먼트 숫자 세 자리가 있는 디스플레이 기판

표시 선택

7세그먼트와 OLED
표시 차이

7세그먼트는 숫자 중심의 단순한 값을 크고 밝게 표시하는 데 적합합니다. PR13-6은 PCB 가장자리 근처의 소수점도 갖추고 있으며, 색상은 주문 때 선택합니다.

OLED는 숫자뿐 아니라 연결 상태와 IP 주소, 로고처럼 그래픽 정보를 함께 표시할 때 선택합니다. 화면 크기는 .900인치 대각선이고 색은 파랑·흰색·노랑 중에서 정합니다.

7세그먼트와 OLED 표시 비교

같은 값을 7세그먼트는 큰 숫자로, OLED는 문자와 그래픽으로 표시합니다. 설치 거리가 멀면 7세그먼트가, 정보량이 많으면 OLED가 적합합니다.

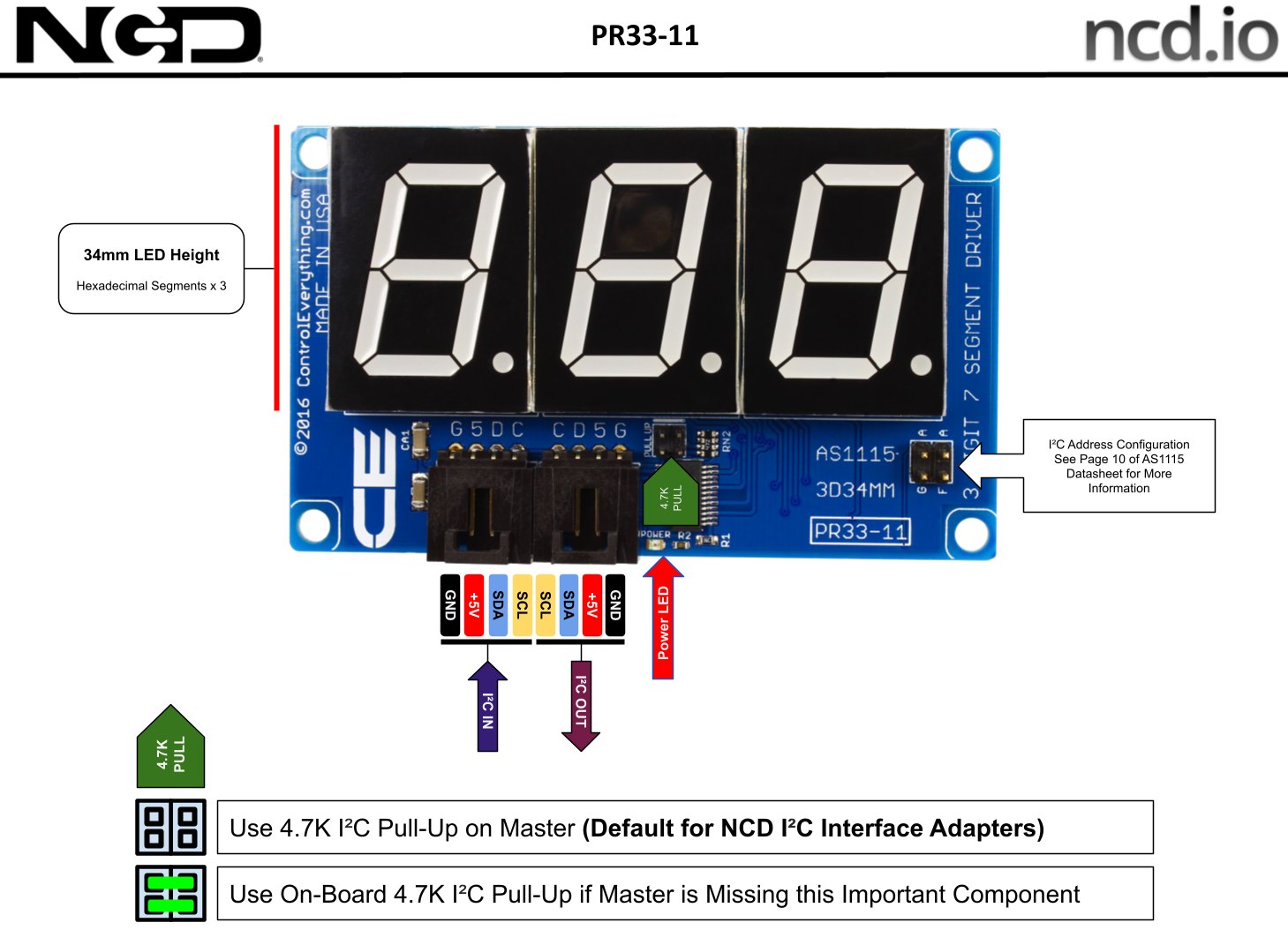

NCD PR33-11 - 3자리 7세그먼트 표시기 기판의 연결부 설명도
3자리 7세그먼트 표시기 기판의 연결부 설명도

연결·확장

I2C 버스에
센서와 함께 연결

각 모듈은 5V I2C 버스 커넥터로 전원을 받고, I2C 출력 포트로 다른 I2C 장치를 함께 연결해 한 버스에서 센서와 표시부를 같이 운용합니다. 예제 사용 코드는 GitHub 저장소에 있습니다.

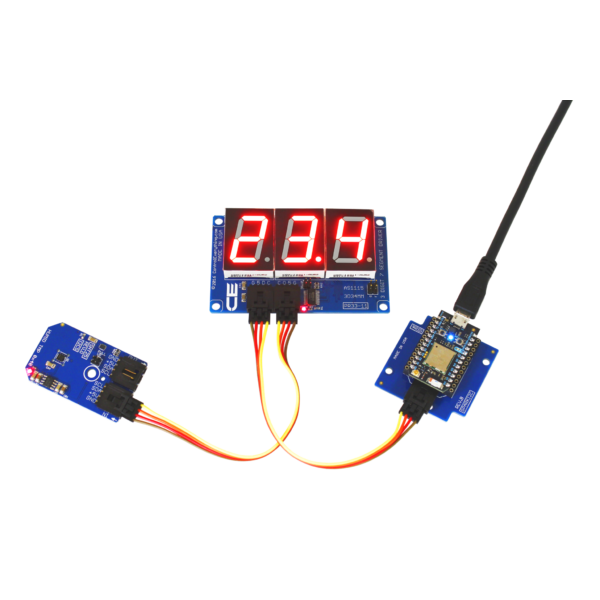

센서 모듈과 한 버스에 연결한 디스플레이

센서 모듈이 읽은 값을 컨트롤러가 받아 같은 버스의 디스플레이에 그대로 표시하므로, 별도 배선 없이 현장 표시부를 추가합니다.

사용 방법

NCD PR13-6·PR33-11 AS1115 디스플레이
예제 코드 실행 순서

PR13-6과 PR33-11은 AS1115 칩을 I2C로 제어하며, NCD가 공개한 AS1115 예제로 0~F 16진수 표시를 바로 시험할 수 있습니다. 예제는 Raspberry Pi(Python·Java), BeagleBone(C), Arduino, Particle Photon, Onion Omega용으로 나뉩니다.

소프트웨어·도구하는 일
AS1115 예제 (GitHub ControlEverythingCommunity/AS1115)플랫폼별 예제, 디스플레이에 0~F 표시
nodeLynk 마스터 어댑터호스트 보드의 I2C 포트에 디스플레이 연결

처음 연결하는 순서

순서할 일
1호스트 보드에 nodeLynk 마스터 어댑터를 장착합니다.
2디스플레이를 4핀 I2C 커넥터로 연결하세요. 전원은 5V I2C 버스 커넥터에서 받습니다.
3GitHub의 AS1115 예제를 내려받아 호스트에 맞는 폴더를 고르세요.
4Raspberry Pi에서는 Python 예제를, BeagleBone에서는 C 예제를 컴파일해 실행하고, Arduino와 Particle은 각 IDE에서 업로드합니다.
5디스플레이에 0부터 F까지 16진수가 차례로 표시되면 통신이 정상입니다.

AS1115 예제 실행 명령

명령하는 일
$> python AS1115.pyRaspberry Pi에서 Python 예제 실행
$>gcc AS1115.c -o AS1115BeagleBone에서 C 예제 컴파일
$>./AS1115컴파일한 C 예제 실행
opkg install python-light pyOnionI2COnion Omega에 Python I2C 모듈 설치(opkg update 후)

명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

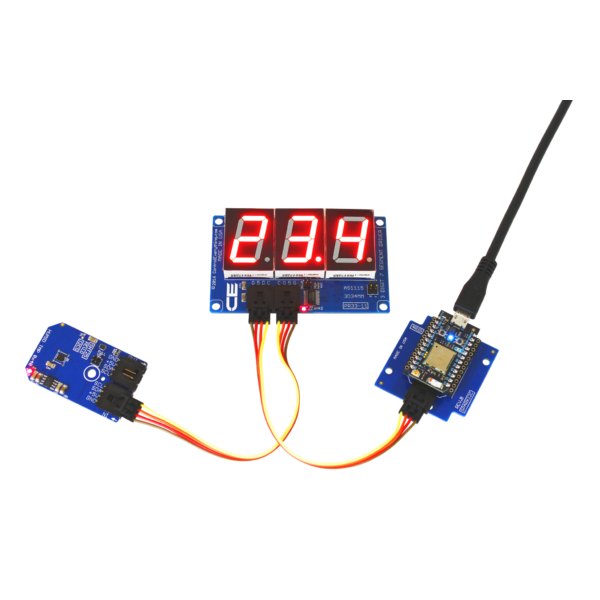

NCD PR33-11 - 빨간 3자리 숫자 표시기를 센서 모듈과 연결해 사용하는 모습
빨간 3자리 숫자 표시기를 센서 모듈과 연결해 사용하는 모습

사양

3개 모델 비교와
공통 사양

항목PR13-6PR33-11PR13-21
품번162445713116240253991622703667
종류3자리 LED 7세그먼트 미니 모듈AS1115 3자리 7세그먼트OLED 128 × 64 그래픽
표시 색빨강 · 노랑 · 초록 · 파랑 · 보라 · 흰색 · 황색 중 선택빨간색파랑 · 흰색 · 노랑 중 선택
표시 내용0-9 A-F 16진수0-9 A-F 16진수문자와 그래픽 (128 × 64)

시리즈 공통 사양

항목사양
구동 칩PR13-6 · PR33-11 AS1115
문자 표시PR13-6 · PR33-11 0-9, A-F 16진수
소수점PR13-6 · PR33-11 프로그래밍 가능 (PR13-6은 PCB 가장자리 근처 소수점 추가)
밝기PR13-6 · PR33-11 프로그래밍 가능
숫자 크기PR33-11 34mm 빨간색
OLED 해상도PR13-21 128 × 64
OLED 화면 크기PR13-21 .900인치 대각선
전원5V I2C 버스 커넥터 (미니 모듈 공통)
I2C 출력 포트다른 I2C 장치 연결 가능
예제 코드GitHub 저장소
연결 장비USB to I2C 변환기 · BridgeX5 시리즈 컨트롤러

활용 분야

값을 현장에서
표시하는 용도

  • 계측값 표시 — 카운터 값, 신호 강도, 수위 등을 바로 표시합니다.
  • 장비 상태 표시 — 배터리 전력 수준이나 카운트다운 타이머를 표시합니다.
  • 그래픽 정보 표시 — 연결 상태, IP 주소, 로고를 OLED에 표시합니다.
  • 임베디드 디버깅 — 센서값이나 오류 코드를 화면에 표시해 확인합니다.

선택 가이드

표시 목적별
권장 모델

이럴 때 (표시 목적)권장 모델선택 이유
숫자를 크고 밝게 보여 줄 때PR33-11PR33-11의 34mm 빨간 7세그먼트 숫자는 크고 밝게 보입니다.
숫자를 색으로 구분할 때PR13-6PR13-6은 7가지 색 가운데 주문 때 고를 수 있습니다.
문자와 그래픽을 함께 보여 줄 때PR13-21PR13-21의 OLED 128 × 64 화면에 문자와 그래픽을 함께 표시합니다.

구성·옵션

주문 옵션과
연결 장비

항목내용
품번PR13-6 · PR33-11 · PR13-21
구성품I2C 디스플레이 모듈
PR13-6 옵션색상 7종 중 선택
PR13-21 옵션파랑 · 흰색 · 노랑 중 선택
PR33-11 색상빨간색 (34mm)
연결 장비USB to I2C 변환기 · BridgeX5 시리즈 컨트롤러

제품 상세 이미지

NCD PR33-11 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

디스플레이를 연결하는
NCD 컨트롤러
