값을 빨간 숫자 세 자리로 보여 주는 I2C 모듈
NCD PR13-6_RED I2C 3자리 7세그먼트 LED 디스플레이 품번 : PR13-6_RED (PR13-6 빨강 옵션) 종류 : 3자리 LED 7세그먼트 I2C 미니 모듈 구동 칩 : AS1115
견적 받기NCD 한국 독점 공급 파트너

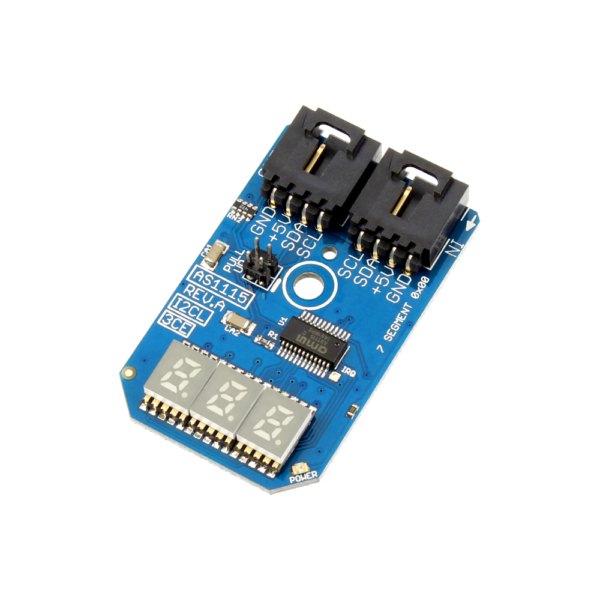

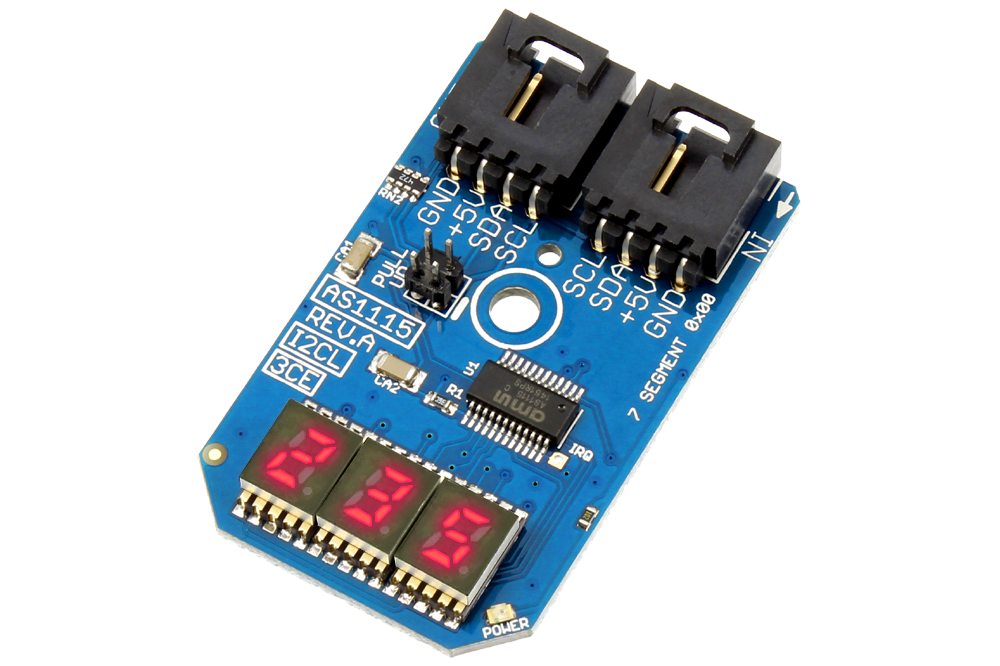

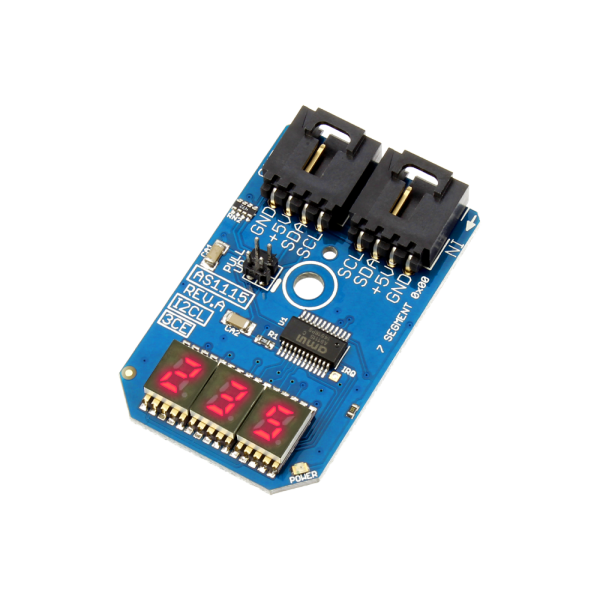

NCD PR13-6_RED는 AS1115 칩으로 구동하는 3자리 LED 7세그먼트 디스플레이(7-Segment Display) I2C 미니 모듈이며, 빨간색 표시 옵션 상품입니다. 0~9 숫자와 A~F 16진수를 표시하고 소수점 위치와 밝기를 프로그래밍으로 정합니다. (주)테솔이 국내에 공식 공급합니다.

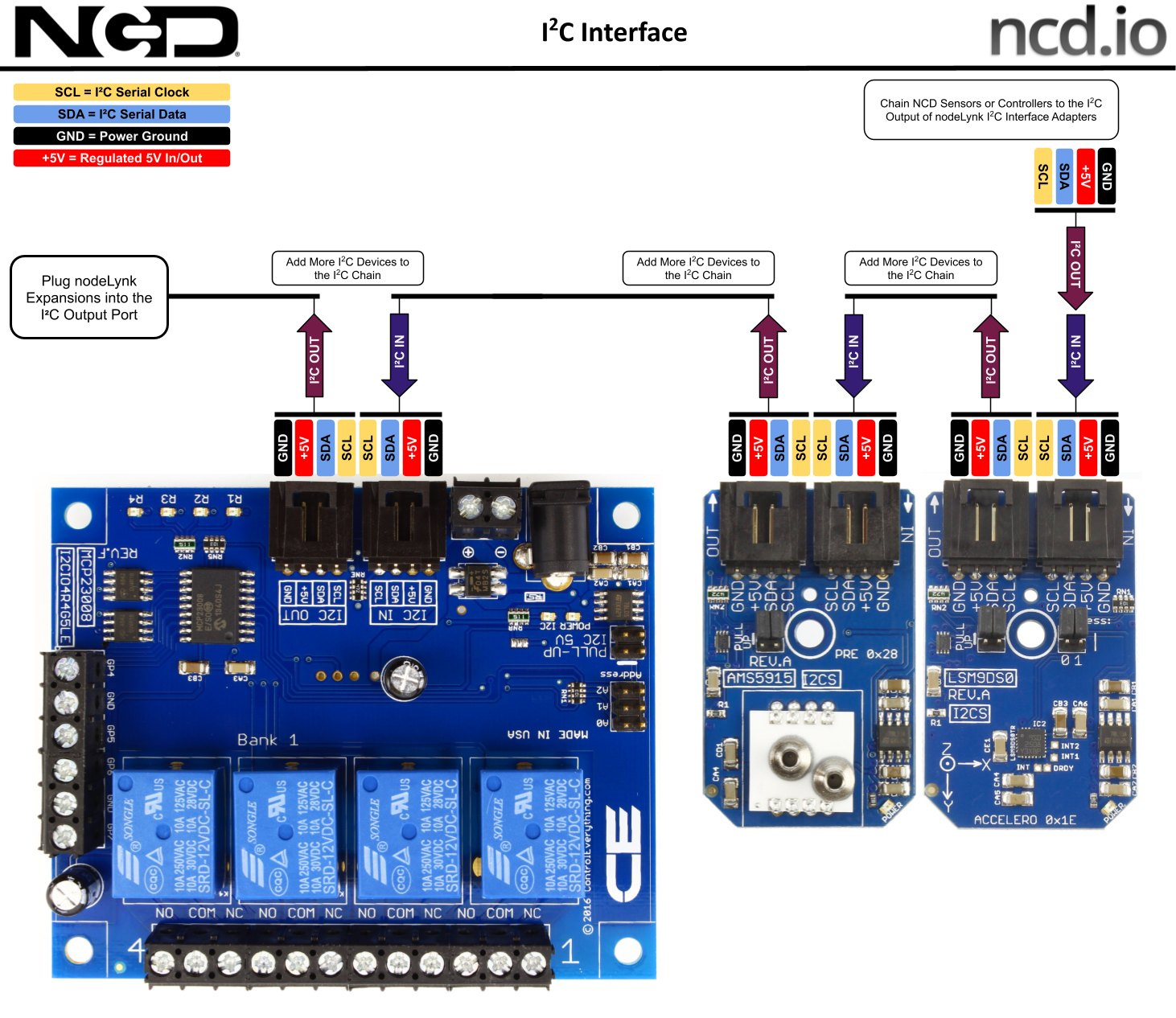

I2C 버스 커넥터의 5V로 동작하고 I2C 출력 포트에 다른 I2C 장치를 연결할 수 있어 센서와 같은 버스에서 값을 표시합니다.
제품 자료

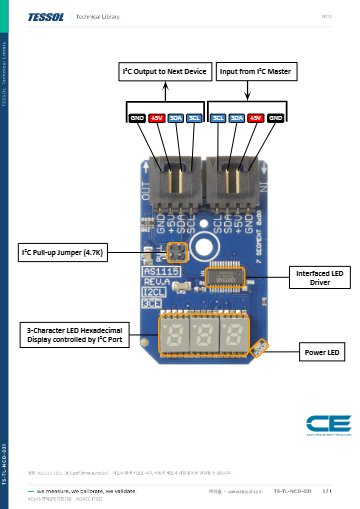

연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

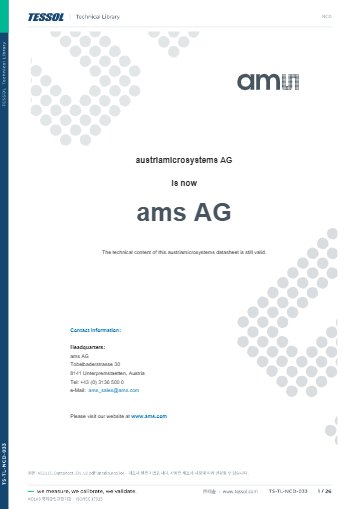

데이터시트와 도면
소프트웨어와 코드
사용 방법
PR13-6_RED 첫 연결과 AS1115 예제 실행
NCD가 공개한 AS1115 예제(GitHub ControlEverythingCommunity/AS1115)로 0~F 표시를 바로 시험할 수 있습니다. 예제는 Raspberry Pi(Python·Java), BeagleBone(C), Arduino, Particle Photon, Onion Omega용으로 나뉘며, 호스트 보드의 I2C 포트에는 nodeLynk 마스터 어댑터로 연결합니다.
| 순서 | 할 일 |
|---|---|
| 1 | 호스트 보드에 nodeLynk 마스터 어댑터를 장착합니다. |
| 2 | 디스플레이를 4핀 I2C 커넥터로 연결하세요. 전원은 5V I2C 버스 커넥터에서 받습니다. |
| 3 | GitHub의 AS1115 예제를 내려받아 호스트에 맞는 폴더를 고르세요. |
| 4 | Raspberry Pi에서는 Python 예제를, BeagleBone에서는 C 예제를 컴파일해 실행하고, Arduino와 Particle은 각 IDE에서 업로드합니다. |
| 5 | 디스플레이에 0부터 F까지 16진수가 차례로 표시되면 통신이 정상입니다. |
Raspberry Pi의 Python 예제는 python AS1115.py로 실행하고, BeagleBone의 C 예제는 gcc AS1115.c -o AS1115로 컴파일한 뒤 ./AS1115로 실행합니다. Onion Omega에서는 opkg update 후 opkg install python-light pyOnionI2C로 Python I2C 모듈을 설치합니다. 명령 형식은 소프트웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.


PR13-6 색상 옵션
표시 색 7종과 소수점 설정

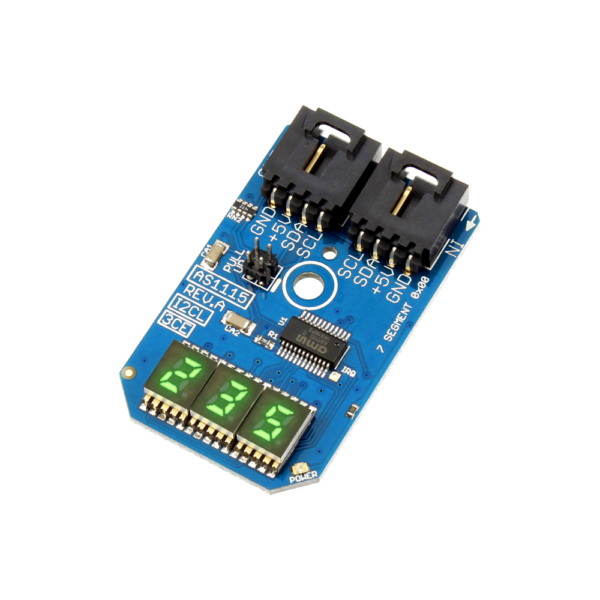

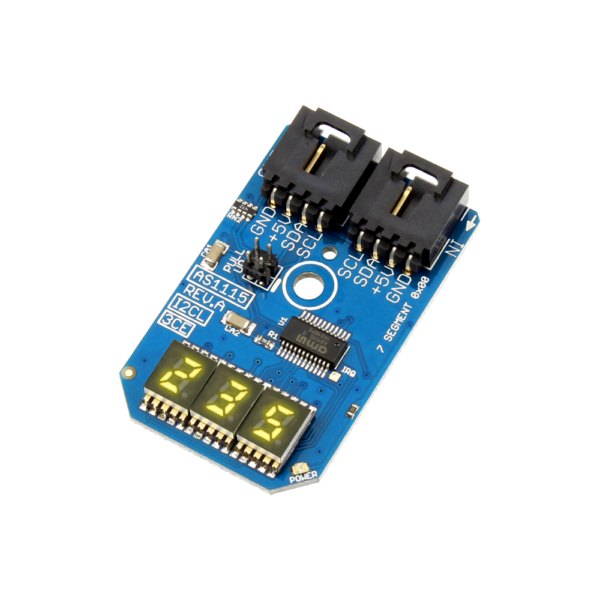

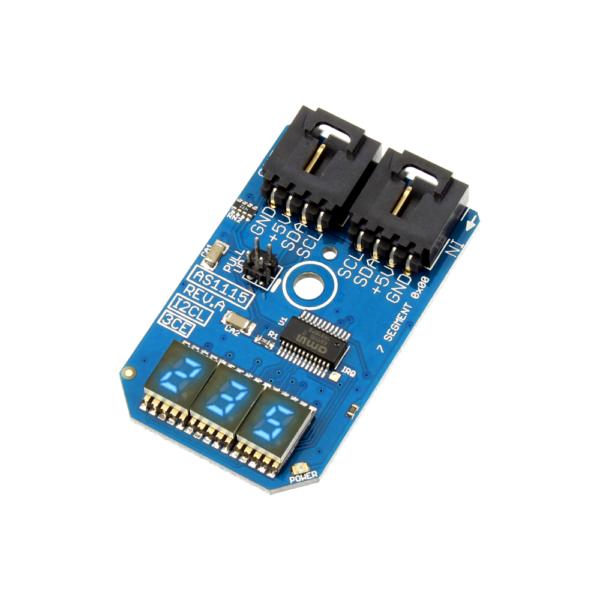

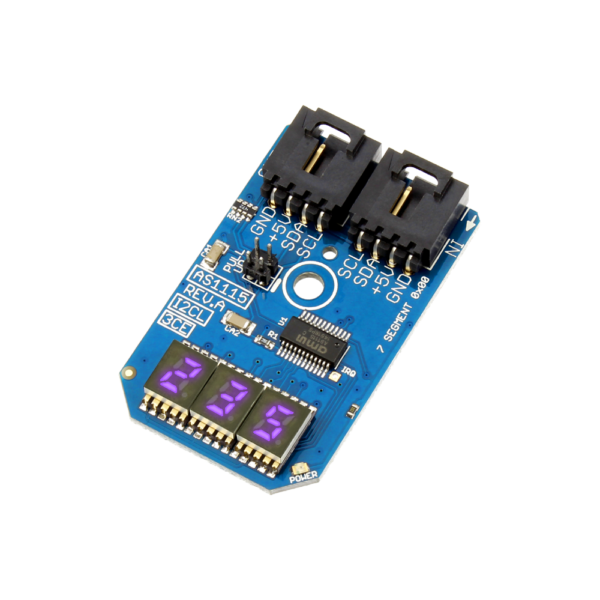

PR13-6은 빨강, 노랑, 초록, 파랑, 보라, 흰색, 앰버(황색) 중에서 색을 고르는 모델이며, 이 상품은 빨강입니다. 다른 색이 필요하면 PR13-6의 해당 색상 옵션으로 주문합니다.
소수점은 프로그래밍으로 지정하며 PCB 가장자리 근처에도 소수점이 추가되어 있습니다. 온도나 전압처럼 소수 단위 값은 이 설정으로 그대로 표시합니다.
센서와 한 버스에
센서 모듈이 읽은 값을 컨트롤러가 받아 같은 버스의 디스플레이에 표시하므로 별도 배선 없이 현장 표시부를 추가합니다.

사양
PR13-6_RED 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR13-6_RED (PR13-6 빨강 옵션) |
| 종류 | 3자리 LED 7세그먼트 I2C 미니 모듈 |
| 구동 칩 | AS1115 |
| 표시 문자 | 0-9, A-F 16진수 |
| 표시 색 | 빨강 |
| 소수점 | 프로그래밍 가능, PCB 가장자리 근처 소수점 추가 |
| 밝기 | 프로그래밍 가능 |
| 전원 | 5V I2C 버스 커넥터 |
| I2C 출력 포트 | 다른 I2C 장치 연결 가능 |
| 예제 코드 | GitHub 저장소 |
| 연결 장비 | USB to I2C 변환기, BridgeX5 시리즈 컨트롤러 |
활용 분야
카운터·타이머 값을 읽는 현장
- 계측값 표시 — 카운터 값이나 수위, 물체 거리를 바로 표시합니다.
- 장비 상태 표시 — 배터리 전력 수준이나 카운트다운 타이머를 표시합니다.
- 임베디드 디버깅 — 센서값이나 오류 코드를 표시해 확인합니다.

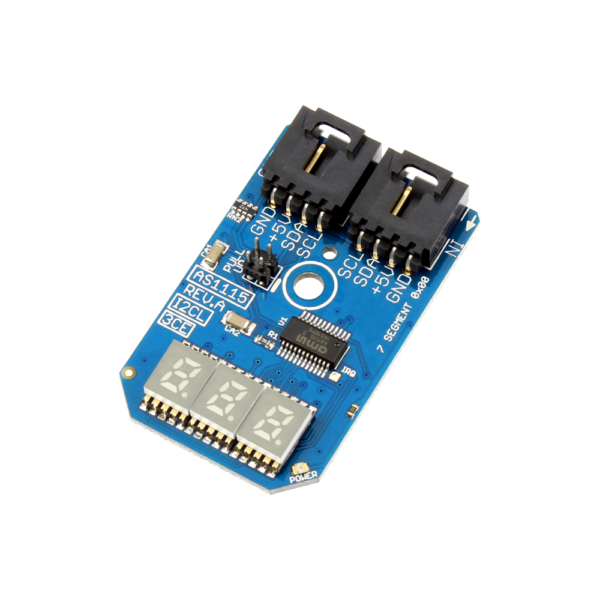

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR13-6_RED와 같은 계열 모델
- PR33-11 — AS1115 구동 34mm 빨간색 3자리 7세그먼트
- PR13-21_WHITE — 128 × 64 OLED 그래픽 디스플레이, 흰색 화면
관련 제품
PR13-6을 호스트에 연결할 NCD 컨트롤러
- NCD PR33-17 USB-I2C 변환기 (가상 COM 포트 FT230XS)
- NCD BRIDGEX5 듀얼 USB-5포트 I2C 브리지 어댑터
- NCD PR33-18 USB 인터페이스 어댑터 (NCD IoT 장치용, FT230XS)
PR13-6_RED의 표시 색은 바꿀 수 있습니까?
바꿀 수 없습니다. PR13-6_RED는 빨간색 옵션 상품이며, 다른 색은 PR13-6의 해당 색상 옵션으로 따로 주문합니다.
PR13-6_RED는 별도 전원이 필요합니까?
필요하지 않습니다. 5V I2C 버스 커넥터에서 전원을 받습니다.
PR13-6_RED에서 소수점과 밝기를 정할 수 있습니까?
정할 수 있습니다. 소수점과 밝기 모두 프로그래밍으로 설정합니다.
PR13-6_RED 예제 코드는 어디에서 구합니까?
GitHub의 AS1115 저장소에서 구합니다. Raspberry Pi, BeagleBone, Arduino, Particle Photon, Onion Omega용 예제가 있습니다.
제품 자료
FAQ 자주묻는 질문
-
PR13-6_RED의 표시 색은 바꿀 수 있습니까?
바꿀 수 없습니다. PR13-6_RED는 빨간색 옵션 상품이며, 다른 색은 PR13-6의 해당 색상 옵션으로 따로 주문합니다.
-
PR13-6_RED는 별도 전원이 필요합니까?
필요하지 않습니다. 5V I2C 버스 커넥터에서 전원을 받습니다.
-
PR13-6_RED에서 소수점과 밝기를 정할 수 있습니까?
정할 수 있습니다. 소수점과 밝기 모두 프로그래밍으로 설정합니다.
-
PR13-6_RED 예제 코드는 어디에서 구합니까?
GitHub의 AS1115 저장소에서 구합니다. Raspberry Pi, BeagleBone, Arduino, Particle Photon, Onion Omega용 예제가 있습니다.
