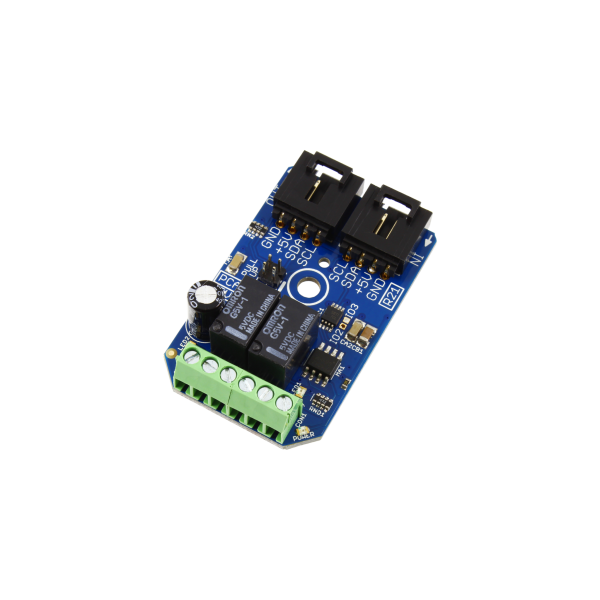

NCD PR13-31 2 채널 신호 릴레이 1A SPDT I2C 미니 모듈

NCD PR13-31 2 채널 신호 릴레이 1A SPDT I2C 미니 모듈

MODEL
PR13-31
브랜드
NCD
제품 자료
제품문의 구매하기

통신·오디오 신호 경로를
I2C 명령으로 전환하는 릴레이

NCD PR13-31 · PR16-4 신호 릴레이

견적 받기

NCD 국내 정식 공급 파트너

NCD PR13-31과 PR16-4는 I2C로 제어하는 신호 릴레이 컨트롤러(I2C Signal Relay)입니다. PR13-31은 2채널 SPDT 미니 모듈, PR16-4는 1·3·5 A 정격 중에서 고르는 8채널 DPDT IoT 쉴드이며, 통신·오디오 같은 저전력 신호 라인을 전환합니다.

릴레이 정격이 저전력 신호 스위칭용이므로 저항성 부하나 용량성이 작은 부하의 신호 경로 전환에 적합합니다. 모터 같은 유도성 부하는 사용 대상이 아닙니다. PR16-4는 주소 점퍼 3개로 같은 버스에 최대 8개를 연결할 수 있어 채널 수를 단계적으로 늘릴 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

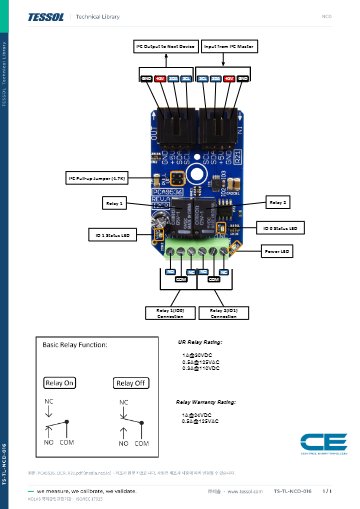

연결 도면과
샘플 코드

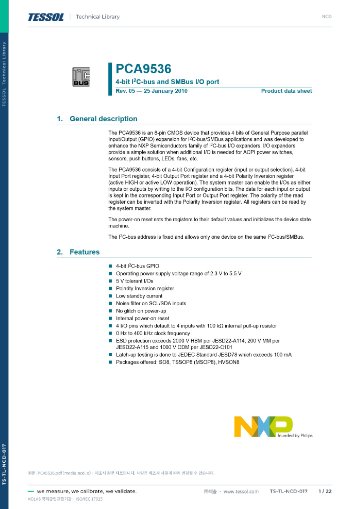

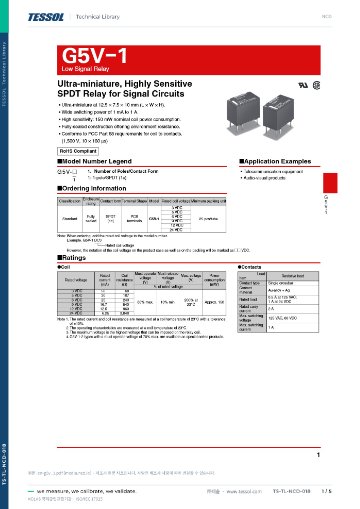

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

2채널

PR13-31 SPDT 1 A

8채널

PR16-4 DPDT 릴레이

1·3·5 A

PR16-4 정격 선택

8개

주소 점퍼로 연결하는 최대 수

특징

신호 전환에 맞춘
두 가지 구성

핵심 특징현장에서 달라지는 점
I2C 두 선 제어호스트의 SDA·SCL 두 선만 사용하기 때문에 나머지 GPIO는 다른 용도로 남겨 둘 수 있습니다.
SPDT·DPDT 접점PR13-31은 채널당 SPDT, PR16-4는 채널당 DPDT여서 한 번의 제어로 신호 경로를 둘 중 하나로 바꿉니다.
정격 선택PR16-4는 1 A·3 A·5 A DPDT 중에서 신호 전류에 맞는 정격을 골라 주문할 수 있습니다.
주소 점퍼 확장PR16-4는 3개 점퍼로 최대 8개까지 같은 I2C 버스에 연결해 채널을 늘립니다.
채널별 상태 LEDPR16-4는 릴레이마다 켜짐과 꺼짐을 LED로 표시해 배선 점검 시간을 줄입니다.
IoT 호스트 호환PR16-4는 Particle Electron·Photon·Bluz를 비롯해 Onion, PyCom, Raspberry Pi, Arduino와 함께 사용합니다. IFTTT 펌웨어로 인터넷 릴레이 제어도 구성할 수 있습니다.

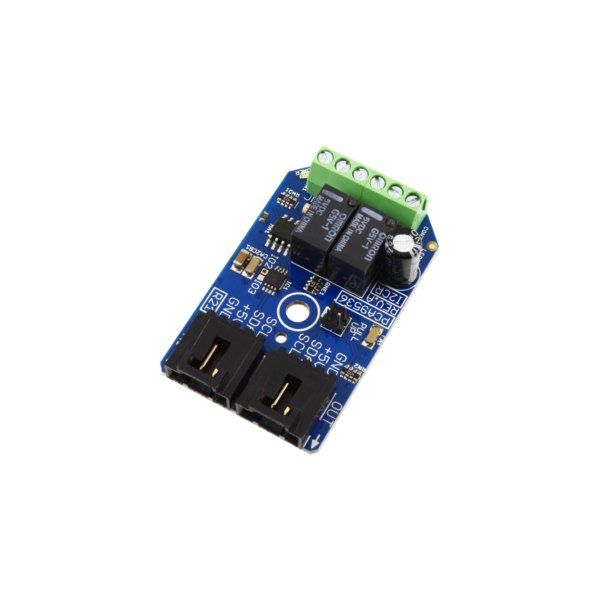

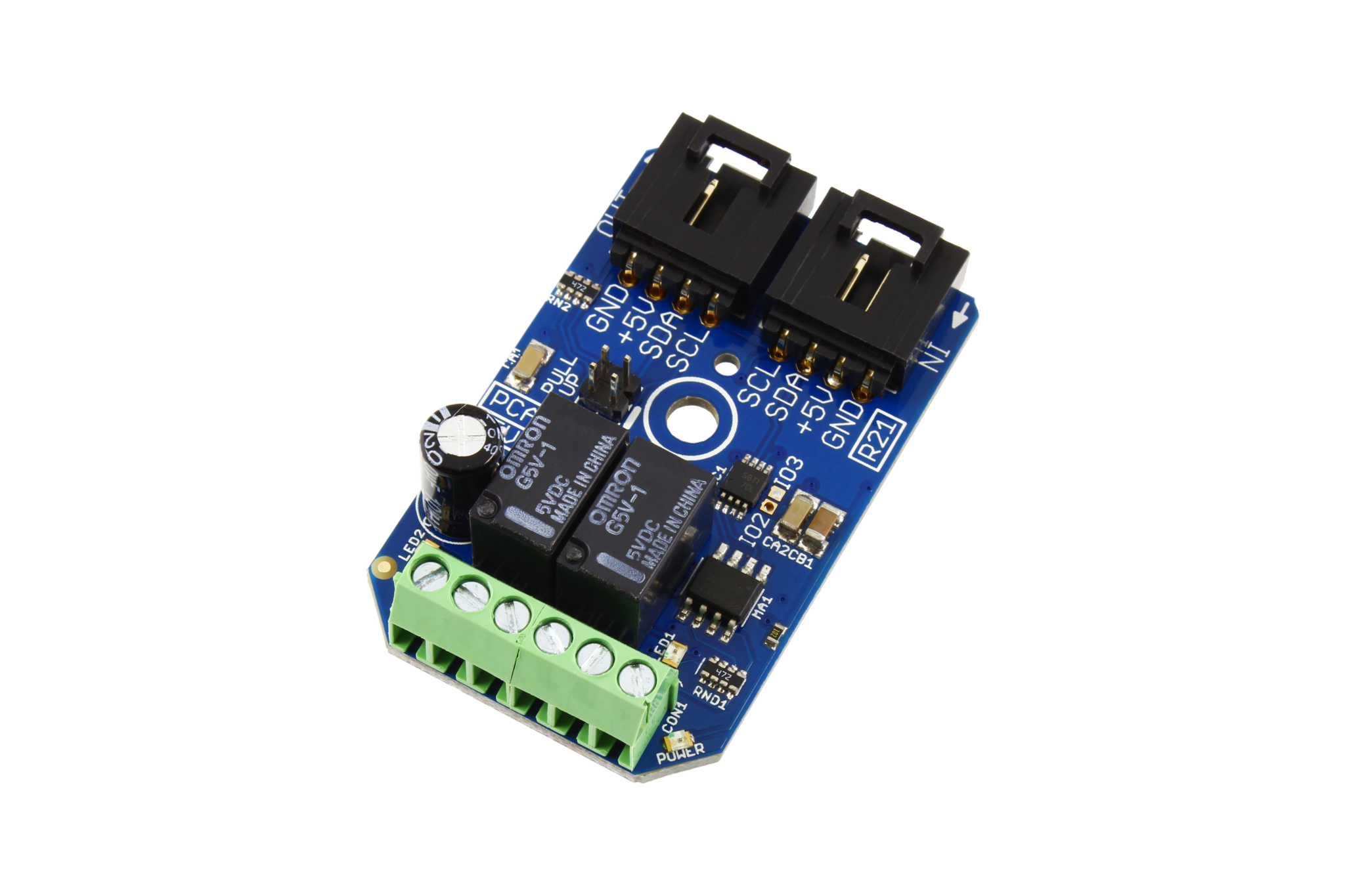

NCD PR13-31 - 릴레이와 커넥터가 보이는 소형 릴레이 모듈
릴레이와 커넥터가 보이는 소형 릴레이 모듈

접점과 전원

채널 구성과
전원 연결 방식

PR13-31은 PCA9536 제어 칩 기반 2채널 SPDT 1 A 릴레이이며 I2C 커넥터의 5 VDC로 동작합니다. 접점 정격은 1 A, 최대 12 VDC이며 나사 단자에는 16 AWG 와이어를 연결합니다. 릴레이가 켜질 때 외부 장치가 켜지도록 배선할 수도, 반대로 꺼지도록 배선할 수도 있어 두 방식을 모두 지원합니다.

PR16-4의 전원과 단자 연결

PR16-4는 MCP23008 기반 8채널 DPDT 컨트롤러이며 12 VDC 나사 단자에 전선을 직접 연결하거나 선택 전원 어댑터로 구동합니다. 5 A 정격 기준 접점은 5 A 250 VAC·5 A 24 VDC이고 나사 단자에는 14 AWG 와이어를 사용합니다.

주소와 확장

I2C 주소 설정과
채널 확장

주소 점퍼와 풀업 저항 설정

PR13-31의 I2C 시작 주소는 0x41이며 직접 배선하는 I2C 포트에는 4.7K 풀업 저항을 점퍼로 선택해 연결합니다. PR16-4는 3개의 주소 점퍼로 MCP23008 또는 MCP23017 기반 장치 최대 8개를 같은 버스에 연결해 개별 제어합니다. 큰 전류 부하는 신호 릴레이의 대상이 아니므로 SSR 컨트롤러 PR15-5나 FET 드라이버를 사용하세요.

사용 방법

NCD 신호 릴레이 PR13-31 · PR16-4
Node-RED 노드 설치와 채널 제어

PR13-31(PCA9536)과 PR16-4(MCP23008)는 I2C로 제어하며, NCD가 공개한 Node-RED 노드로 채널을 켜고 끕니다. PR13-31은 ncd-red-pca9536, PR16-4는 ncd-red-mcp23008 패키지를 사용합니다.

소프트웨어·도구하는 일
ncd-red-pca9536PR13-31의 채널 방향 설정과 릴레이 제어
ncd-red-mcp23008PR16-4 등 MCP23008 보드 제어
I2C Connection 설정 (Comm Type)호스트 I2C 포트는 I2C Bus, USB-I2C 어댑터는 NCD USB 선택

처음 연결하는 순서

순서할 일
1PR13-31은 포함된 4선 I2C 케이블로 호스트나 USB-I2C 어댑터에 연결합니다. PR16-4는 12 VDC 전원도 함께 연결하세요.
2Node-RED 디렉터리(보통 ~/.node-red)에서 보드에 맞는 패키지를 npm으로 설치하세요.
3노드의 I2C Connection에서 Comm Type을 고르고, 릴레이 채널은 Channel Direction에서 출력으로 체크합니다.
4Inject 노드에서 topic을 channel_1로, payload를 숫자 1로 보내 릴레이 1이 켜지는지 확인하세요. 0을 보내면 꺼집니다.

설치 명령과 제어 메시지

명령하는 일
npm install --unsafe-perm ncd-red-pca9536PR13-31용 PCA9536 노드 설치
npm install ncd-red-mcp23008PR16-4용 MCP23008 노드 설치
topic channel_1, payload 1PCA9536 노드에서 릴레이 1 켜기 (payload 0은 끄기)

명령 형식은 패키지 버전에 따라 다를 수 있으니 설치한 버전의 안내를 함께 확인하세요.

--unsafe-perm 옵션은 Node.js가 하드웨어에 접근하도록 허용하는 옵션이며 환경에 따라 필요하지 않을 수 있습니다. BridgeX5를 사용할 때만 I2C Port 값을 해당 포트 번호로 바꾸세요.

사양

2채널 미니 모듈과
8채널 쉴드 사양

항목PR13-31PR16-4
채널 · 접점2채널 SPDT8채널 DPDT
정격 옵션1 A1 A · 3 A · 5 A 중 선택
제어 칩PCA9536MCP23008
형태I2C 미니 모듈 풋프린트IoT 인터페이스 쉴드
I2C 시작 주소0x41주소 점퍼 3개로 설정
동시 연결 수해당 없음주소 점퍼로 최대 8개 (MCP23008·MCP23017 기반 장치 기준)
커넥터 옵션해당 없음플러그형 커넥터 추가 또는 미추가 선택
전원I2C 커넥터 5 VDC12 VDC 나사 단자 직접 연결 또는 선택 전원 어댑터
접점 정격1 A · 최대 12 VDC5 A 250 VAC · 5 A 24 VDC (5 A 정격 기준)
연결 단자나사 단자 · 16 AWG 와이어나사 단자 · 14 AWG 와이어
풀업 저항온보드 4.7K 점퍼 선택해당 없음
상태 표시해당 없음릴레이별 LED
I2C 케이블3인치(76 mm) 4선 케이블 포함해당 없음
호환 호스트Arduino · Particle · Onion Omega · ESP8266Particle Electron · Photon · Bluz · Onion · PyCom · Raspberry Pi · Arduino
추가 옵션해당 없음키 포브 무선 원격 확장 · ESP8266 및 USB IoT 인터페이스 모듈 · IFTTT 펌웨어 · GitHub 예제 라이브러리
적용 부하저전력 신호 · 통신 · 오디오 · 저항성 또는 소용량 부하저전력 신호 스위칭

활용 분야

저전력 신호 라인의
전환 용도

  • 장비 신호 전달 — 제어 신호를 다른 회로로 넘기는 경로를 전환합니다.
  • 알람과 표시등 — 저전력 경보 신호의 켜짐과 꺼짐을 제어합니다.
  • 통신·오디오 라인 — 저전력 통신 신호와 오디오 신호의 경로를 바꿉니다.
  • IoT 원격 스위칭 — IFTTT 펌웨어로 인터넷에서 릴레이를 제어합니다.
  • 신호 분배 — 8채널 DPDT로 여러 신호 경로를 나눕니다.

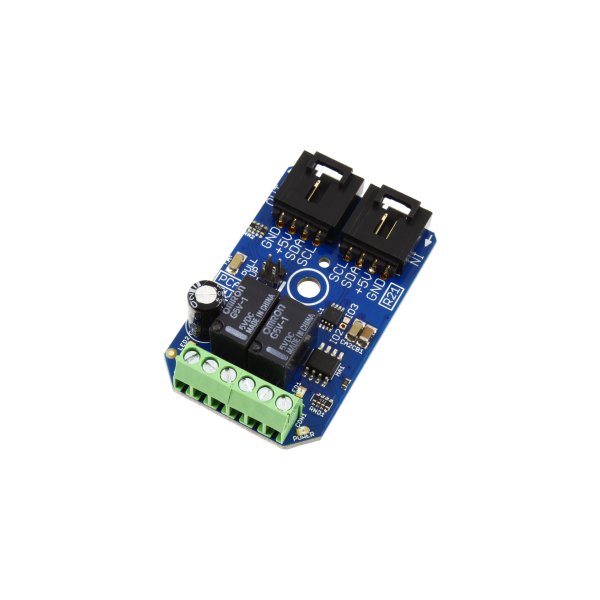

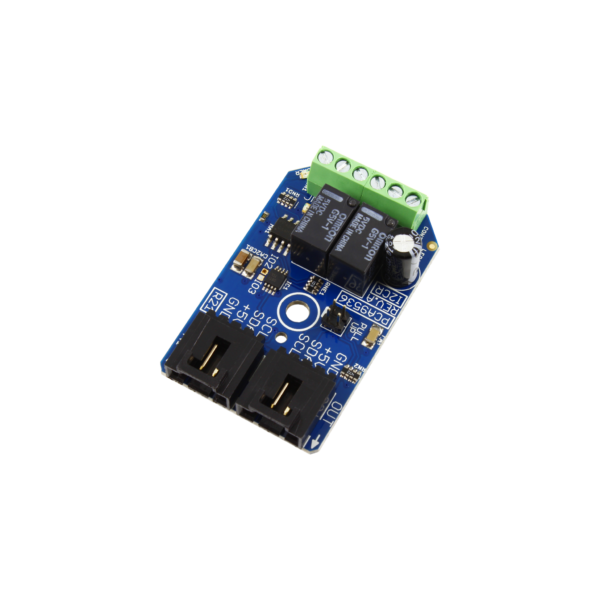

NCD PR13-31 - 단자대와 커넥터가 보이는 소형 모듈 측면
단자대와 커넥터가 보이는 소형 모듈 측면

선택 가이드

채널 수와 정격별
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
2채널 신호 릴레이면 충분할 때PR13-31미니 모듈 풋프린트에 I2C 케이블이 포함됩니다.
8채널 DPDT가 필요하고 IoT 모듈과 연결할 때PR16-4IoT 인터페이스 쉴드이며 주소 점퍼로 채널을 늘릴 수 있습니다.
1 A 이하 저전력 신호를 전환할 때PR13-31접점 정격이 1 A, 최대 12 VDC입니다.
3 A·5 A 신호를 전환할 때PR16-4주문할 때 정격 3 A 또는 5 A DPDT를 선택할 수 있습니다.
큰 전류 부하를 개폐할 때PR15-5 (SSR) 또는 FET 드라이버신호 릴레이는 큰 부하의 직접 개폐 대상이 아닙니다.

구성·옵션

구성품과 주문 옵션

구분내용
구성품PR13-31은 3인치(76 mm) 4선 I2C 케이블 포함
옵션PR16-4 릴레이 정격 1 A·3 A·5 A 선택, 플러그형 커넥터 추가 여부 선택
별매선택 전원 어댑터(PR16-4), 호환 통신 모듈·어댑터
품번PR13-31 · PR16-4
