입력 4점과 출력 8점을⁣ 한 대로 처리

ExpertDAQ EX9044D-M Modbus RTU 디지털 I/O 모듈

견적 받기

Expert DAQ 한국 독점 공급 파트너

ExpertDAQ EX9044D-M은 디지털 입력 4점과 오픈 컬렉터 출력 8점을 갖춘 RS-485 Modbus RTU 디지털 I/O 모듈입니다. 입력과 출력을 3750 V로 절연하며 한 네트워크에 최대 256개를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

출력은 채널당 최대 375 mA, 30 V까지 구동하고 입력은 로직 1이 4~30 V입니다. 채널마다 상태 LED가 있어 현장에서 입출력 상태를 구분합니다.

4입력 + 8출력

디지털 입출력 구성

3750 V

절연 전압

375 mA

출력 최대 부하, 30 V

1,200 m

중계기 없는 최대 케이블 길이

사용 방법

출하 설정과 첫 통신 확인

전원을 넣으면 Modbus RTU 모드로 동작하며 출하 설정은 주소 01, 9600 bps입니다. 추가 프로그램 없이 Modbus RTU 마스터가 코일과 레지스터 주소로 입출력을 읽고 제어합니다.

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2RS-485 2선을 터미널 블록에 연결해 Modbus RTU 마스터의 RS-485 포트와 이어 줍니다.
3마스터의 통신 설정을 출하값인 주소 01, 9600 bps에 맞추세요.
4기능 코드 0x05로 출력 주소 00001에 0xFF00을 보내 첫 출력이 켜지는지 확인합니다.
5기능 코드 0x04로 30001~30004를 읽어 입력 카운터 값을 확인합니다.
주소 / 명령하는 일
00001–00008출력 채널(R/W, 0xFF00 켜짐 / 0x0000 꺼짐)
30001–30004입력 카운터 값(R, 0x0000–0xFFFF)
00513–00516입력 카운터 지우기(0xFF00 쓰기)
00264입력 래치 지우기(0xFF00 쓰기)
40485모듈 주소(R/W, 재부팅 후 적용)
$002INIT* 모드에서 저장된 설정 읽기(ASCII)

통신 설정을 모를 때는 전원을 끄고 INIT* 단자를 GND에 연결하거나 뒷면 INIT* 스위치를 Init ON에 둔 뒤 전원을 넣으세요. 이 상태에서 9600 bps로 $002를 보내면 저장된 설정을 읽을 수 있습니다.

입출력 정격

EX9044D-M⁣ 입력 임계와 출력 정격

항목사양
디지털 입력4채널 싱글엔디드, 전 채널 절연
입력 로직 레벨로직 0: 0 ~ 1 V, 로직 1: 4 ~ 30 V
입력 임피던스3000 ohm
오픈 컬렉터 출력8채널, 최대 부하 375 mA, 30 V
절연 전압3750 V
통신RS-485, Modbus RTU, 1200 ~ 115200 bps, 터미널 블록
네트워크최대 256개 모듈, 중계기 없이 최대 1200 m
전원10 ~ 30 VDC, 최대 1.7 W
크기 / 무게100 x 70 x 25 mm / 120 g
동작 / 보관 온도-25 ~ 75 °C / -40 ~ 85 °C
기능채널별 LED, 하드웨어·소프트웨어 워치독
구성 / 인증DIN 레일 장착 키트 / CE, FCC, WEEE, RoHS

활용 분야

한 판넬의 입출력 처리

  • 설비 상태 감시 — 접점 입력으로 기계의 가동과 정지 신호를 수집합니다.
  • 램프·릴레이 구동 — 오픈 컬렉터 출력으로 표시등이나 릴레이를 구동합니다.

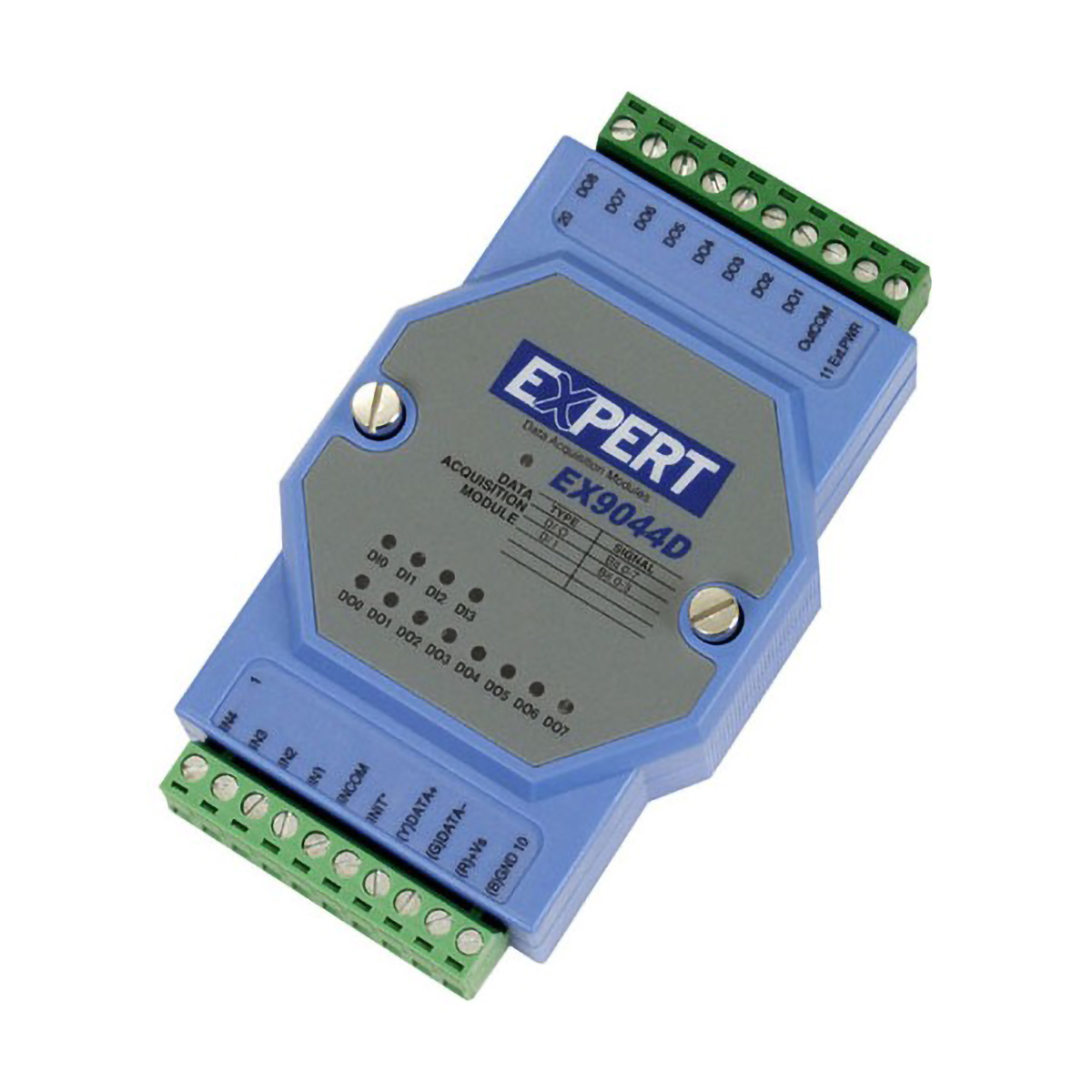

ExpertDAQ 4 Digital RTU EX9044D-M 제품 사진
