전원 없는 현장의 센서 값을
셀룰러로 보내는 센서 게이트웨이

Digi Connect Sensor XRT-M

견적 받기

Digi 국내 정식 공급 파트너

Digi Connect Sensor XRT-M은 LTE-M과 NB-IoT 이중 모드 셀룰러로 현장 센서 값을 보내는 센서 게이트웨이(원격 계측 장치)이며, 상용 전원이 없는 탱크, 관로, 원격지의 아날로그·Modbus 센서를 클라우드로 연결합니다.

아날로그 입력 4개와 디지털 입력 1개, Modbus 센서 최대 4개를 직접 받아 MQTT로 전송합니다. M210은 외부 전원 없이 리튬 배터리로 약 5년 동작하므로 배선 공사가 어려운 현장의 점검 방문이 줄어듭니다. 이 센서 게이트웨이는 (주)테솔이 국내에 공식 공급합니다.

아날로그 4개

4-20 mA · 0-10 VDC

Modbus 4개

RTU · ASCII 센서

약 5년

하루 2회 전송 기준

LTE-M · NB-IoT

이중 모드 셀룰러

특징

배선이 어려운 현장을
계측하는 구성

핵심 특징현장에서 달라지는 점
MQTT 직접 전송외부 MQTT 브로커나 Digi Axess로 데이터를 바로 전송해 별도 변환 장치가 필요 없습니다.
아날로그 입력 선택4-20 mA와 0-10 VDC를 입력마다 고르므로 현장 센서 종류에 맞춰 연결할 수 있습니다.
센서 전원 공급3.3 · 5 · 15 · 24 VDC 센서 전원을 6포트에서 공급하므로 센서용 전원 공급 장치를 따로 두지 않아도 됩니다.
펄스 카운트최대 2 kHz 펄스를 세는 디지털 입력에 유량계 같은 펄스 출력 계측기를 연결할 수 있습니다.
절전 깨우기디지털 입력의 엣지 신호로 절전 상태에서 깨어나 배터리 소모를 줄입니다.
Digi Axess웹과 모바일 앱에서 센서 데이터를 확인하고 장치를 관리할 수 있습니다.
알림과 보고서경보와 보고서를 문자나 이메일로 받아 이상 상황을 바로 알 수 있습니다.
측정 주기 설정측정과 보고 주기를 직접 정할 수 있어 배터리 수명과 데이터 갱신 속도 사이의 균형을 맞춥니다.
M210 케이스IP68과 NEMA 6P 케이스를 갖춰 옥외에도 설치할 수 있습니다.

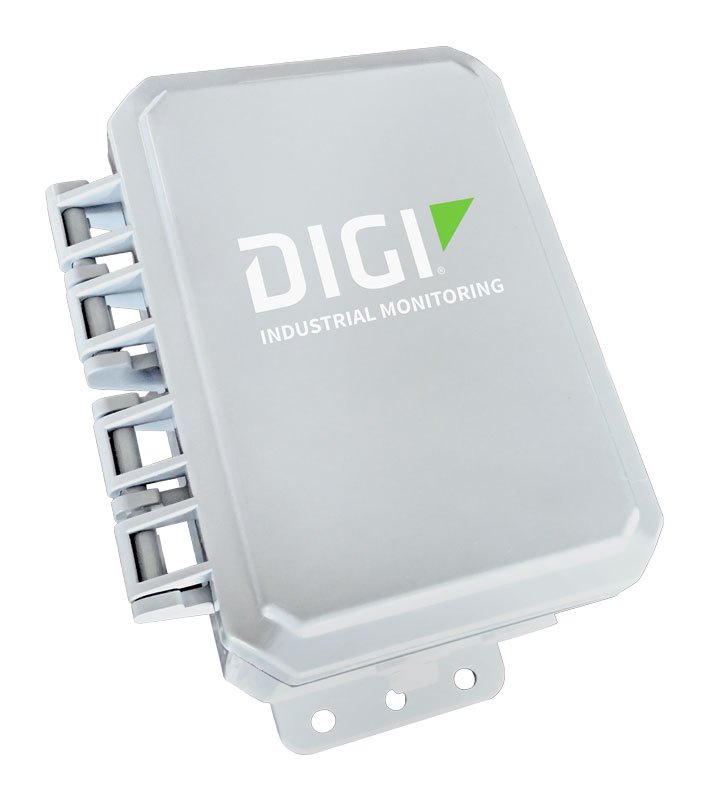

DIGI XRT-M - 옥외형 케이스에 담긴 센서 장치 외형
옥외형 케이스에 담긴 센서 장치 외형

입력 구성

아날로그·펄스·Modbus
입력 구성

아날로그 입력 4개는 4-20 mA 또는 0-10 VDC로 설정하고, 디지털 입력 1개는 펄스 카운터로 최대 2 kHz까지 셉니다. Modbus RTU / ASCII 센서는 최대 4개까지 연결할 수 있습니다. 센서 전원은 3.3 / 5 / 15 / 24 VDC 6포트에서 포트당 최대 200 mA를 공급합니다.

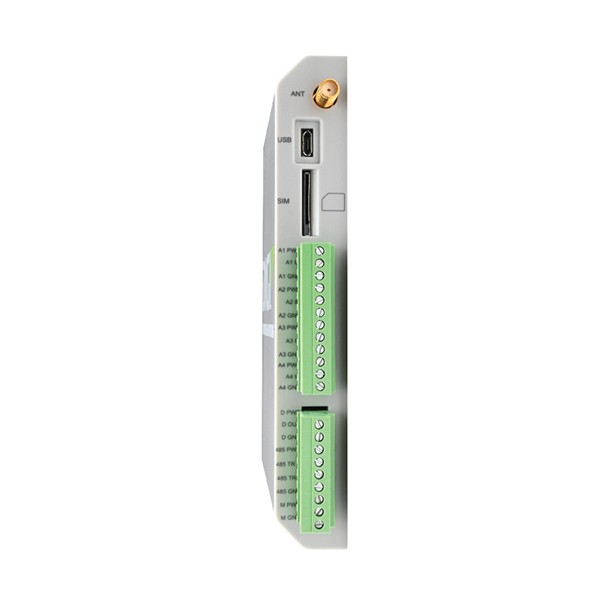

센서 입력과 전원 포트

레벨 센서, 압력 센서, 유량계가 서로 다른 신호를 사용하더라도 입력 단자와 센서 전원 포트를 각각 설정하면 한 장치에 모두 연결할 수 있습니다. 외부 9-30 VDC 전원으로 구동하는 M110과 배터리형 M210은 같은 입력 구성을 사용합니다.

전원·구독

배터리 수명과
구독 구성

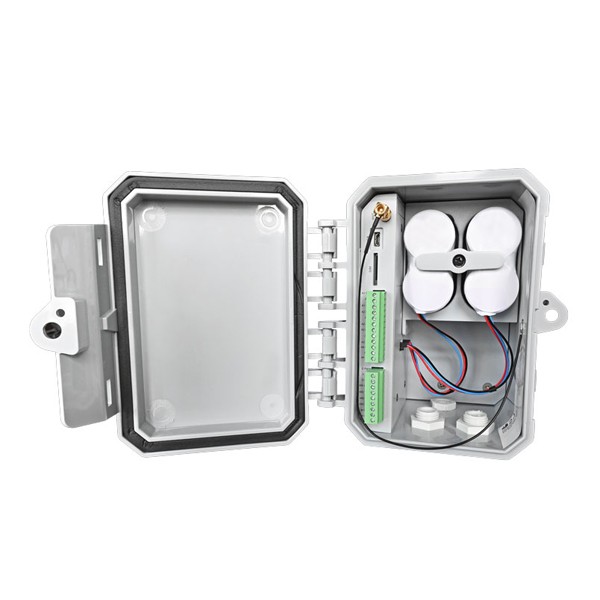

M210은 하루 2회 전송 조건에서 약 5년 동작하며 7.2 V 12 Ah 리튬 티오닐 클로라이드 배터리 2개(비충전·교체형)가 포함됩니다. 전송 횟수를 늘리면 수명이 달라지므로 보고 주기는 계측 목적에 맞춰 정하세요.

첫해에는 Digi Axess 구독과 셀룰러 데이터 요금제가 포함되고, 이후에는 연간 Digi Axess 구독과 셀룰러 서비스가 필요합니다. M210의 위험 지역 사양은 UL Class 1 Division 2입니다.

사용 방법

Connect Sensor XRT-M
Digi Axess 등록과 첫 측정

Connect Sensor XRT-M은 Digi Axess 웹에서 장치를 등록하고 구성하며, Digi Axess Mobile 앱으로 현장에서 Bluetooth로 연결해 센서 값을 확인합니다. 측정값은 Digi Axess로 보내거나 MQTT로 외부 브로커에 직접 보냅니다.

소프트웨어·도구하는 일
Digi Axess (웹)장치 등록, 그룹·위치 지정, 장치 web UI 로그인과 구성
Digi Axess Mobile 앱 (iOS/Android)Bluetooth로 장치 연결, 센서 값 읽기
외부 MQTT 브로커Digi Axess 대신 측정값을 자체 시스템으로 받기

처음 연결하는 순서

순서할 일
1장치 뒷면 라벨의 시리얼 번호나 IMEI를 확인합니다.
2Digi Axess에 로그인해 Register Device 페이지에서 시리얼 번호나 IMEI를 입력하거나 스캔하세요.
3장치 그룹과 위치(None, Manual, GPS)를 정하고 초기 구성(Demo, Blank, 저장한 구성) 중 하나를 고릅니다.
4장치의 자석 센서 스티커에 자석을 문질러 깨우고, SIM 슬롯 옆 LED가 파랗게 깜박이는지 확인하세요.
5Digi Axess에서 장치의 web UI에 로그인해 입력과 센서를 구성합니다.
6현장에서는 Digi Axess Mobile 앱의 Manage Devices에서 Connect via Bluetooth를 눌러 장치를 고르고 센서 값을 확인하세요.

앱으로 확인을 마친 뒤에는 장치의 모바일 앱 서비스를 끄세요. 일정 시간이 지나면 자동으로 꺼지게 설정할 수도 있습니다.

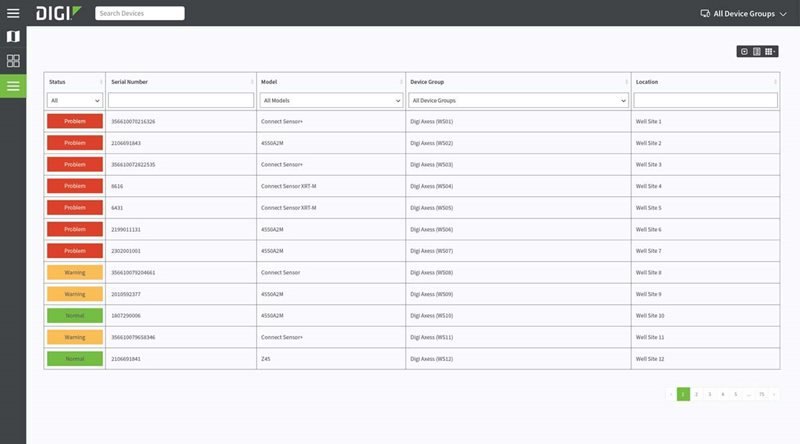

DIGI XRT-M - 장치 목록과 상태를 보여 주는 웹 관리 화면
장치 목록과 상태를 보여 주는 웹 관리 화면

사양

M110 · M210 비교와
공통 사양

항목CSENSE-M110CSENSE-M210
형태IP30 DIN 레일 모듈 (케이스 없음)IP68 / NEMA 6P 케이스
전원상용 전원상용 전원 또는 배터리
배터리해당 없음7.2 V 12 Ah 리튬 티오닐 클로라이드 2개 (비충전 · 교체형, 포함)
배터리 수명해당 없음약 5년 (하루 2회 전송 기준)

시리즈 공통 사양

항목사양
입력아날로그 4개(4-20 mA / 0-10 VDC) · 디지털 입력 / 펄스 카운터 1개(최대 2 kHz) · Modbus RTU / ASCII(센서 최대 4개)
센서 전원3.3 / 5 / 15 / 24 VDC 6포트 · 포트당 최대 200 mA
외부 전원9-30 VDC
동작 · 보관 온도−35~70 °C · −40~85 °C
셀룰러LTE-M · NB-IoT 이중 모드 · 2FF SIM 슬롯 1개
클라우드Digi Axess(웹 · iOS / Android 앱) · 외부 MQTT 브로커 직접 연결
위험 지역 표기 (M210)UL Class 1 Division 2

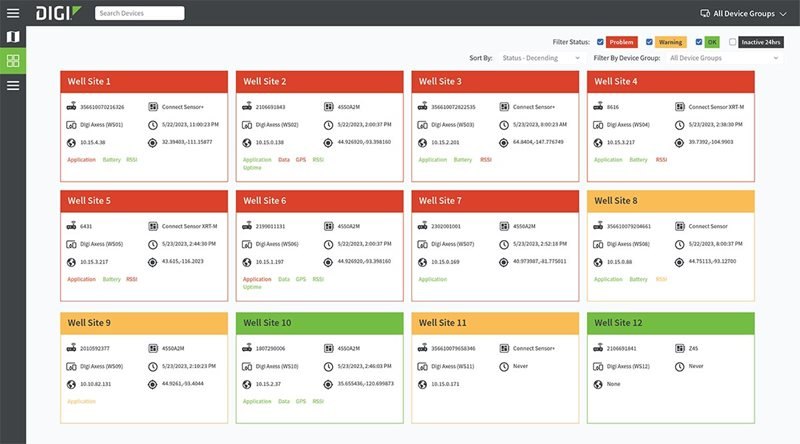

DIGI XRT-M - 장치별 상태를 카드로 보여 주는 웹 화면
장치별 상태를 카드로 보여 주는 웹 화면

활용 분야

전원이 없는
원격 계측 현장

  • 물 · 폐수 관리 — 처리 설비의 아날로그·Modbus 센서 값을 셀룰러로 받아 원격에서 감시합니다.
  • 석유 · 가스 현장 — 상용 전원이 없는 파이프라인 구간의 장비 상태를 배터리형 M210으로 확인합니다.

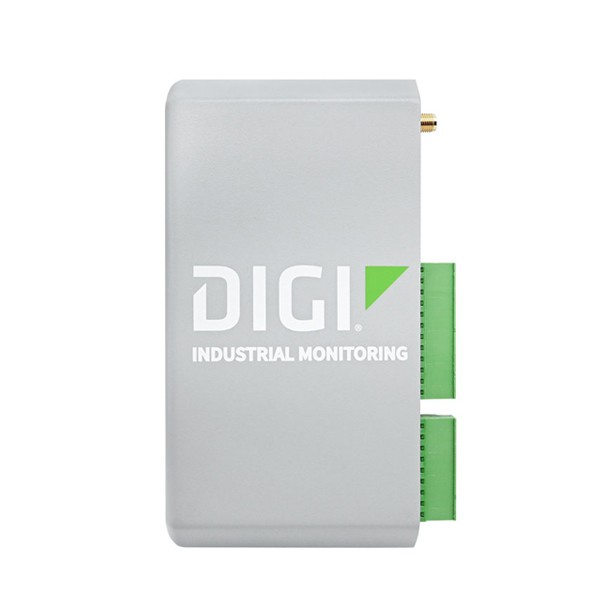

  • 산업 자동화 — 제어반 DIN 레일에 M110을 넣어 공장 안 센서 값을 클라우드로 보냅니다.
  • 환경 모니터링 — 원격지 센서의 측정값을 정해 둔 보고 주기로 받아 상태를 추적합니다.
  • 탱크 · 광산 현장 — 레벨 센서 값을 원격에서 받아 현장 방문 없이 상태를 확인합니다.

선택 가이드

설치 위치로 고르는
XRT-M 모델

이럴 때 (현장 조건)권장 모델선택 이유
제어반 DIN 레일에 넣고 상용 전원을 쓸 때CSENSE-M110IP30 DIN 레일 모듈이라 제어반 안에 넣고 외부 전원으로 구동합니다.
옥외나 케이스가 필요한 현장에서 배터리로 쓸 때CSENSE-M210IP68 / NEMA 6P 케이스에 배터리를 갖춰 외부 전원 없이 약 5년 동작합니다.

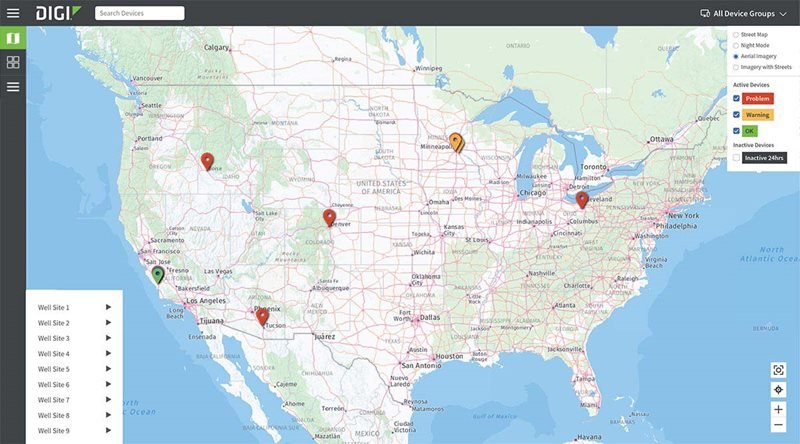

DIGI XRT-M - 지도에 장치 위치를 표시한 웹 관리 화면
지도에 장치 위치를 표시한 웹 관리 화면

구성·옵션

XRT-M 품번과 구독 구성

구분내용
품번CSENSE-M110 · CSENSE-M210
구성품M210에는 배터리와 내장 안테나가 포함됩니다.
첫해 구독Digi Axess 구독과 셀룰러 데이터 요금제 포함
이후연간 Digi Axess 구독과 셀룰러 서비스 필요
