MODEL
EZ04-WS00
브랜드
DIGI

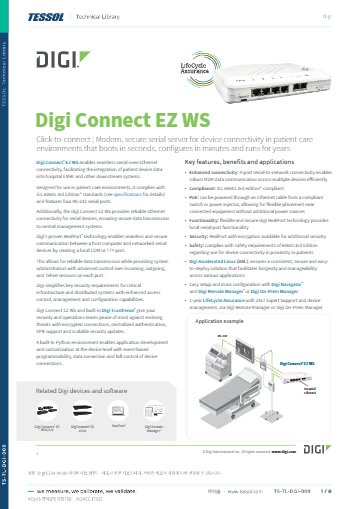

제품 자료
제품문의 구매하기

시리얼 장비를 4포트로 받아
Wi-Fi 6로 잇는 장치 서버

Digi Connect EZ 4 WS

견적 받기

Digi 국내 정식 공급 파트너

Digi Connect EZ 4 WS(EZ04-WS00)는 RS-232·422·485를 소프트웨어로 고르는 RJ-45 시리얼 4포트와 이더넷 2포트, Wi-Fi 6를 갖춘 시리얼 장치 서버(디바이스 서버)입니다. 의료 장비 같은 시리얼 장비를 병원 EMR 등 상위 시스템에 연결합니다.

802.3af PoE Class 0로 전원을 받으면 이더넷 케이블 하나로 전원과 데이터가 함께 들어오므로, 설치 위치마다 어댑터용 콘센트를 찾는 일이 줄어듭니다. 시리얼 장비의 COM 포트를 원격에서 그대로 사용하는 RealPort와 보안 프레임워크 TrustFence를 기본으로 갖춘 이 장치 서버는 (주)테솔이 국내에 공식 공급합니다.

시리얼 4포트

RS-232 · 422 · 485 선택

이더넷 2포트

10 / 100 / 1000 Mbps

Wi-Fi 6

2.4 · 5 GHz 듀얼 밴드

PoE 또는 AC

802.3af 또는 100–240 VAC

특징

Connect EZ 4 WS의
연결·보안 구성

핵심 특징현장에서 달라지는 점
시리얼 4포트RS-232, 422, 485를 포트마다 소프트웨어로 고르므로 장비 인터페이스가 달라도 같은 모델로 수용할 수 있습니다.
RealPort원격 시리얼 포트를 PC의 로컬 COM 포트처럼 인식시키므로 기존 장비 소프트웨어를 수정하지 않고 네트워크로 옮길 수 있습니다.
RealPort 암호화RealPort 연결에 암호화를 적용할 수 있어 보안이 필요한 장비 데이터도 보호한 채 전송합니다.
Wi-Fi 62.4 · 5 GHz 듀얼 밴드와 WPA3를 지원해 유선 배선이 어려운 위치에도 설치할 수 있습니다.
PoE 전원이더넷 케이블 하나로 전원과 데이터를 받으므로 전원 배선이 줄어듭니다.
Digi TrustFence인증과 VPN 연결을 보호하는 보안 프레임워크입니다.
내장 Python장치 안에서 Python 앱을 실행해 이벤트 처리와 데이터 변환을 맡길 수 있습니다.
대량 설정Navigator와 Remote Manager로 여러 장치를 한꺼번에 설정합니다.
1년 지원LifeCycle Assurance로 1년 동안 24x7 전문가 지원을 받을 수 있습니다.

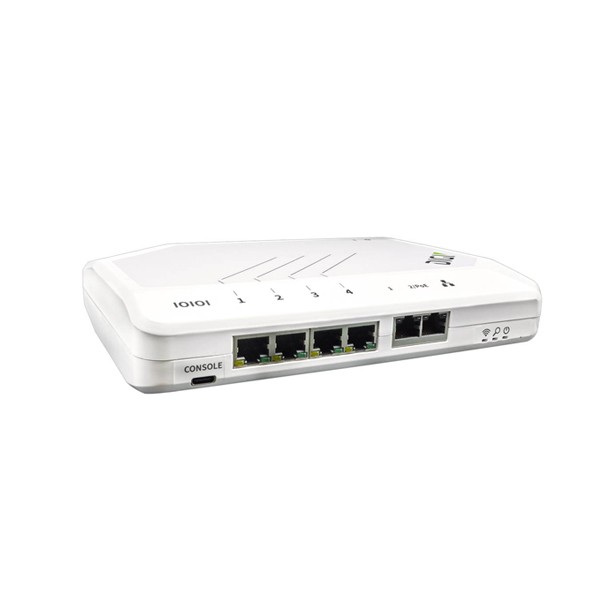

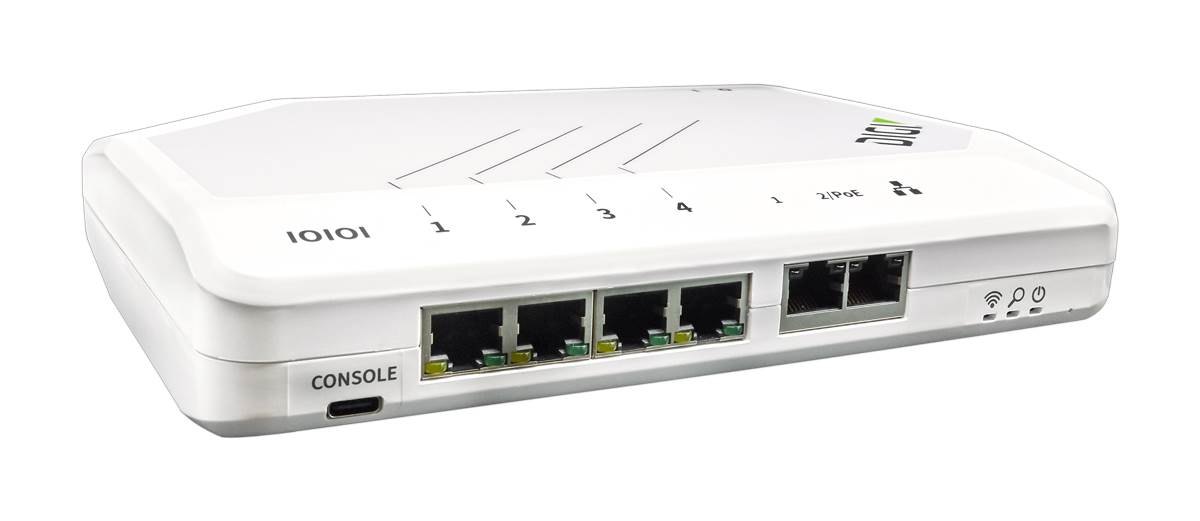

DIGI EZ04-WS00 - 이더넷 포트와 콘솔 포트가 있는 장치 전면부
이더넷 포트와 콘솔 포트가 있는 장치 전면부

시리얼 연결

포트마다 고르는
시리얼 방식

시리얼 신호는 TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI를 지원하고 흐름 제어는 XON/OFF, CTS/RTS, RTS 토글 방식 중에서 고를 수 있습니다. 장비마다 요구하는 신호선과 흐름 제어가 달라도 설정만 바꿔 대응합니다.

RealPort는 네트워크 위의 시리얼 포트를 호스트 PC에 COM 포트로 올리는 방식입니다. 시리얼 케이블 길이 제약에서 벗어나므로 장비를 병동이나 현장 어디에나 배치할 수 있습니다.

시리얼 장비를 COM 포트로 연결

장비는 시리얼 케이블로 Connect EZ에 연결하고, 호스트 PC에서는 RealPort가 만든 COM 포트로 접근합니다. 이더넷이 닿는 곳이면 장비 위치가 PC와 떨어져 있어도 같은 방식으로 동작합니다.

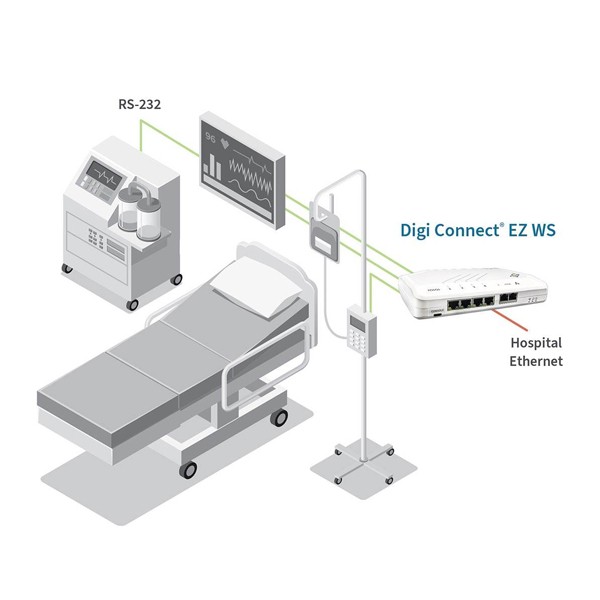

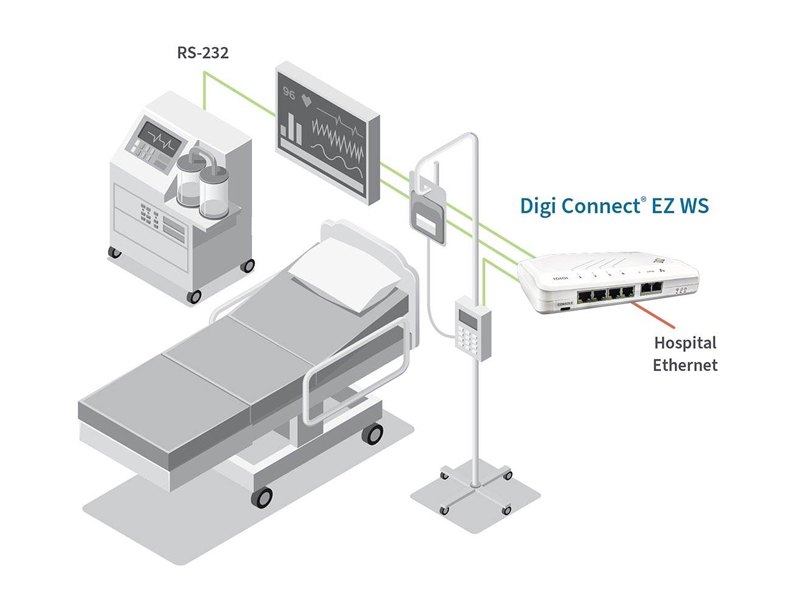

DIGI EZ04-WS00 - 병상 의료기기를 시리얼로 연결하는 네트워크 구성도
병상 의료기기를 시리얼로 연결하는 네트워크 구성도

무선·보안

Wi-Fi 6와
인증 연동

Wi-Fi는 802.11a/b/g/n/ac/ax 규격의 2.4 / 5 GHz 듀얼 밴드이며 클라이언트 모드와 AP 모드를 동시에 사용할 수 있습니다. AP 모드에서는 클라이언트를 최대 10대까지 받으며, 보안은 WPA3 / WPA2 개인, WPA / WPA2 엔터프라이즈를 지원합니다.

TACACS+, LDAP, 엔터프라이즈 RADIUS 인증을 지원하므로 장치 접속 권한을 조직의 중앙 인증 체계와 연동할 수 있습니다. 원격 관리는 SNMP v3로 연결합니다.

관리·진단

설정 도구와
진단 기능

같은 네트워크에서 직접 설정할 때는 Digi Navigator, 클라우드에서 여러 장치를 관리할 때는 Digi Remote Manager, 같은 기능을 자체 서버에 둘 때는 Digi On-Prem Manager를 선택하세요. 웹 UI(HTTP/HTTPS)와 CLI(Telnet, SSH)로도 접속할 수 있습니다.

진단 기능으로 PCAP 프로토콜 분석기(Wireshark), syslog, ping, traceroute, iPerf를 갖춰 네트워크 문제를 장치 쪽에서 직접 추적할 수 있습니다.

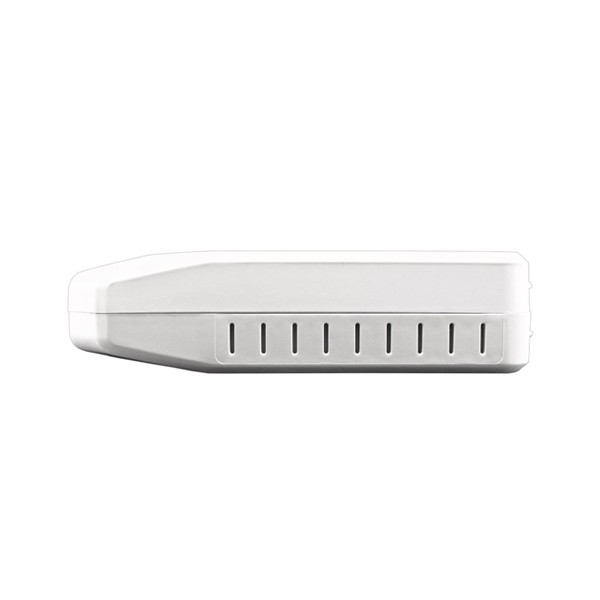

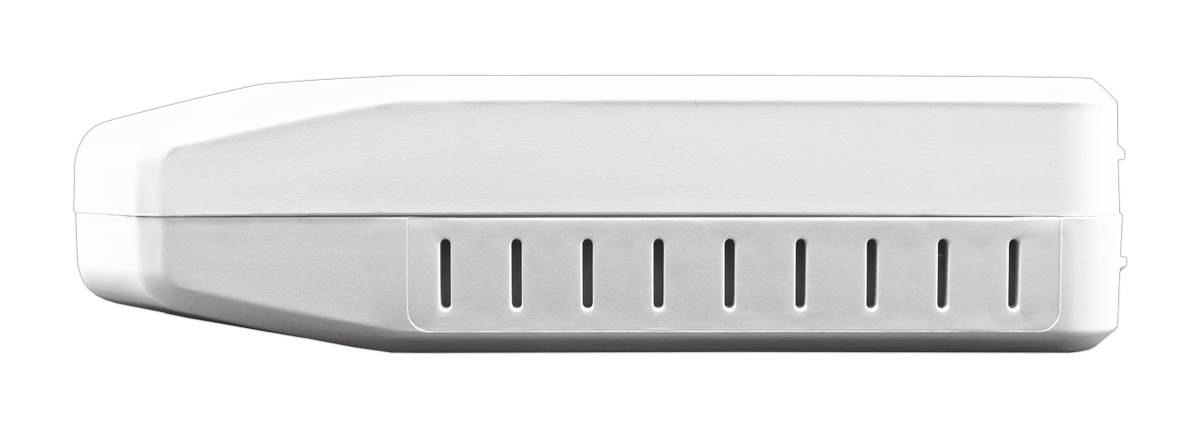

DIGI EZ04-WS00 - 측면 통풍 슬릿이 보이는 본체 모습
측면 통풍 슬릿이 보이는 본체 모습

사용 방법

Connect EZ 4 WS
RealPort 연결과 설정 순서

Connect EZ 4 WS(EZ04-WS00)는 Digi Navigator로 IP 주소와 RealPort를 설정하고, 웹 UI나 SSH CLI로 포트를 세부 설정합니다. 여러 대는 클라우드의 Digi Remote Manager나 자체 서버의 Digi On-Prem Manager로 관리합니다.

소프트웨어·도구하는 일
Digi Navigator for Windows (RealPort 드라이버 포함)장치 찾기, IP 주소와 RealPort 설정
웹 UI (HTTP/HTTPS)시리얼 모드·신호 방식, Wi-Fi, 보안 설정
CLI (Telnet, SSH)config 모드에서 serial 설정
Digi Remote Manager클라우드에서 여러 장치 설정과 모니터링
Digi On-Prem Manager같은 관리 기능을 내부망 서버에서 운용

처음 연결하는 순서

순서할 일
1EZ04-WS00을 802.3af PoE 스위치나 100–240 VAC 전원(C8 커넥터)에 연결하고 이더넷을 PC와 같은 네트워크에 연결합니다.
2Windows PC에 Digi Navigator를 설치해 장치를 찾고 IP 주소를 확인하세요.
3Digi Navigator에서 사용할 포트의 RealPort를 설정해 PC에 COM 포트를 만듭니다.
4시리얼 장비를 RJ-45 시리얼 포트에 연결하고 웹 UI나 CLI에서 RS-232, 422, 485 중 신호 방식을 정하세요.
5기존 장비 소프트웨어에서 RealPort가 만든 COM 포트를 선택해 통신을 확인합니다.

Connect EZ 4 WS CLI 명령 예시

명령하는 일
configCLI 프롬프트에서 설정 모드로 들어가기
(config)> serial port1 mode realport1번 포트를 RealPort 모드로 지정
(config)> serial port1 signal mode value신호 방식 지정(value에 rs-232, rs-422, rs-485 등)
(config)> save설정 저장

예시는 Digi Connect EZ 4 WS User Guide 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

사양

EZ04-WS00 상세 사양

항목사양
품번EZ04-WS00
이더넷RJ-45 2포트 10 / 100 / 1000 Mbps
시리얼RJ-45 4포트 RS-232 / 422 / 485 (소프트웨어 선택)
시리얼 신호TXD · RXD · RTS · CTS · DTR · DSR · DCD · RI · 흐름 제어 XON/OFF, CTS/RTS, RTS 토글
콘솔USB Type-C 1포트
Wi-FiWi-Fi 6 (802.11a/b/g/n/ac/ax) · 2.4 / 5 GHz · WPA3 / WPA2 · AP 모드 최대 2대
Wi-Fi 동작 모드클라이언트 모드와 AP 모드 동시 사용
Wi-Fi 클라이언트최대 10대 (AP 모드, 클라이언트와 AP 조합 무관)
Wi-Fi 보안WPA3 / WPA2 개인 · WPA / WPA2 엔터프라이즈
인증TACACS+ · LDAP · 엔터프라이즈 RADIUS
전원100–240 VAC (C8) 또는 802.3af PoE Class 0 · 최대 0.25 A RMS · 일반 14 W
동작 · 보관 온도0~50 °C · 0~70 °C · 5~95 % RH 비응축
메모리RAM 256 MB · 플래시 4 GB
소프트웨어Digi RealPort(암호화 옵션) · Digi TrustFence · Digi Accelerated Linux(Python 내장)
원격 관리Digi Remote Manager 또는 Digi On-Prem Manager · SNMP v3
로컬 관리Digi On-Prem Manager · Digi Navigator · 웹 UI (HTTP/HTTPS) · CLI (Telnet, SSH)
진단 도구FTP 클라이언트 · SCP · PCAP 프로토콜 분석기 (Wireshark) · syslog · SMTP 클라이언트 · NTP/SNTP · Nagios · Intelliflow · iPerf · 동적 DNS · ping · traceroute
상태 LED시스템: 전원 · Wi-Fi · Find Me / 포트별: 이더넷 · 시리얼
크기20.9 × 15.75 × 3.91 cm
포장 크기25.1 × 23.6 × 5.8 cm
포장 무게1.3 kg
의료 전기 안전IEC 60601-1 3판 요건 평가
보증기본 장치 5년
기술 지원LifeCycle Assurance 1년 · 24x7 전문가 지원 포함

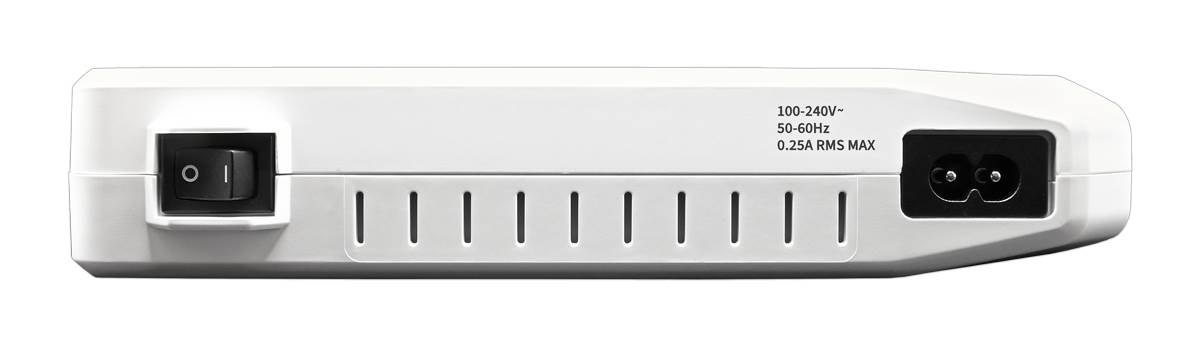

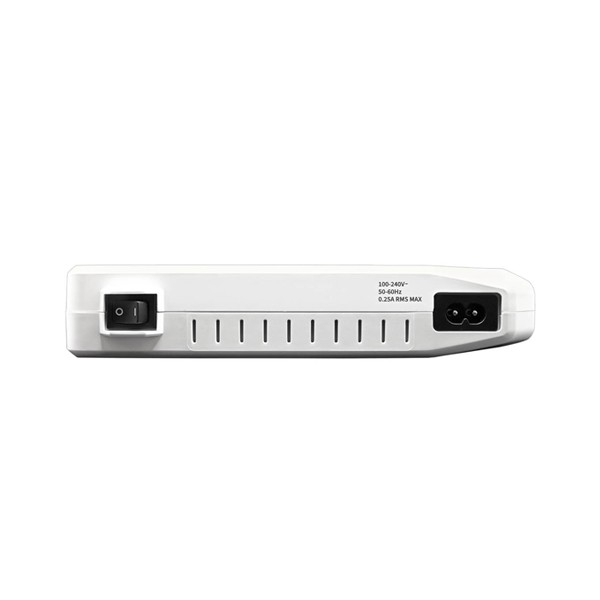

DIGI EZ04-WS00 - 전원 스위치와 전원 입력부가 있는 후면
전원 스위치와 전원 입력부가 있는 후면

활용 분야

Connect EZ 4 WS를
설치하는 현장

  • 병원 의료 장비 — 장비 데이터를 EMR 같은 상위 시스템으로 전송합니다.
  • 레거시 시리얼 장비 — 오래된 장비를 소프트웨어 변경 없이 네트워크에 연결합니다.
  • 보안 데이터 전송 — 암호화 RealPort와 중앙 인증을 함께 적용합니다.
  • PoE 설치 현장 — 별도 전원 배선 없이 이더넷 케이블 하나로 설치합니다.
  • 맞춤 개발 — 내장 Python으로 이벤트 처리와 데이터 변환을 구현합니다.

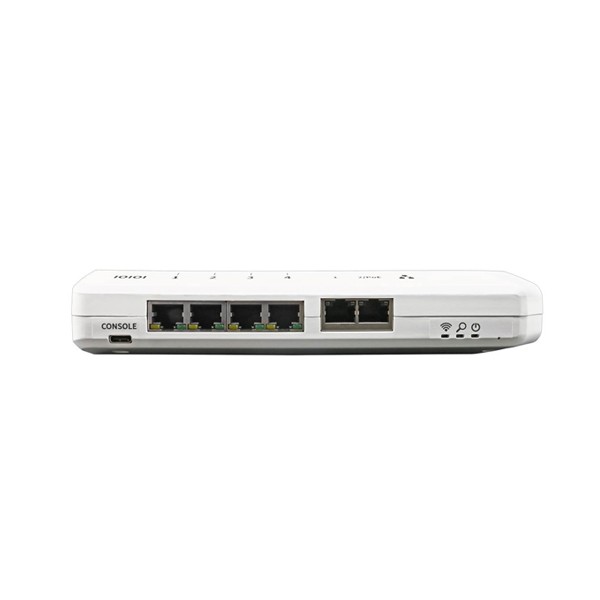

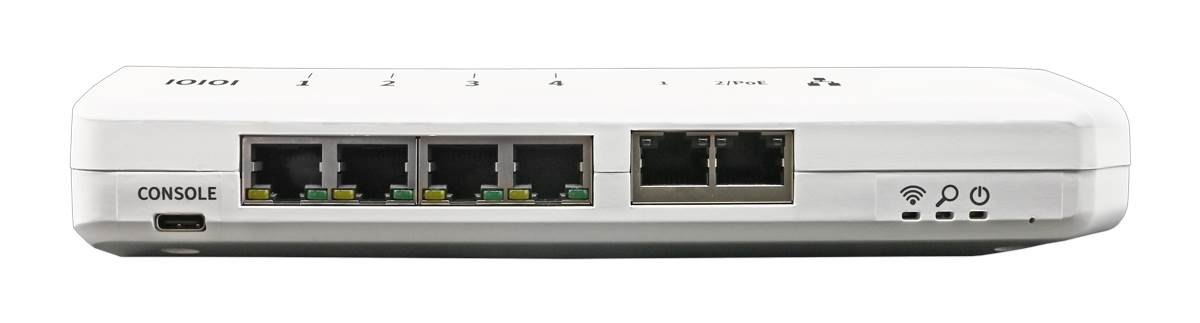

DIGI EZ04-WS00 - 이더넷 포트와 상태 표시등이 있는 전면 포트부
이더넷 포트와 상태 표시등이 있는 전면 포트부

선택 가이드

관리 방식에 맞는
설정 도구 선택

이럴 때 (현장 조건)권장 도구선택 이유
PC에서 IP 주소와 RealPort를 설정할 때Digi Navigator같은 네트워크의 장치를 데스크톱에서 직접 설정합니다.
클라우드에서 여러 장치를 관리할 때Digi Remote Manager원격에서 장치를 한꺼번에 설정하고 모니터링합니다.
같은 관리 기능을 자체 서버에 둘 때Digi On-Prem Manager관리 서버를 내부망에 두므로 클라우드를 사용하지 않는 환경에서도 여러 장치를 관리할 수 있습니다.

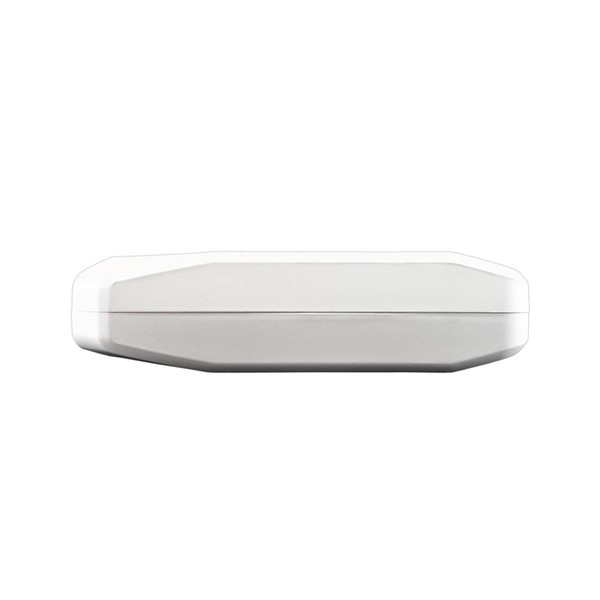

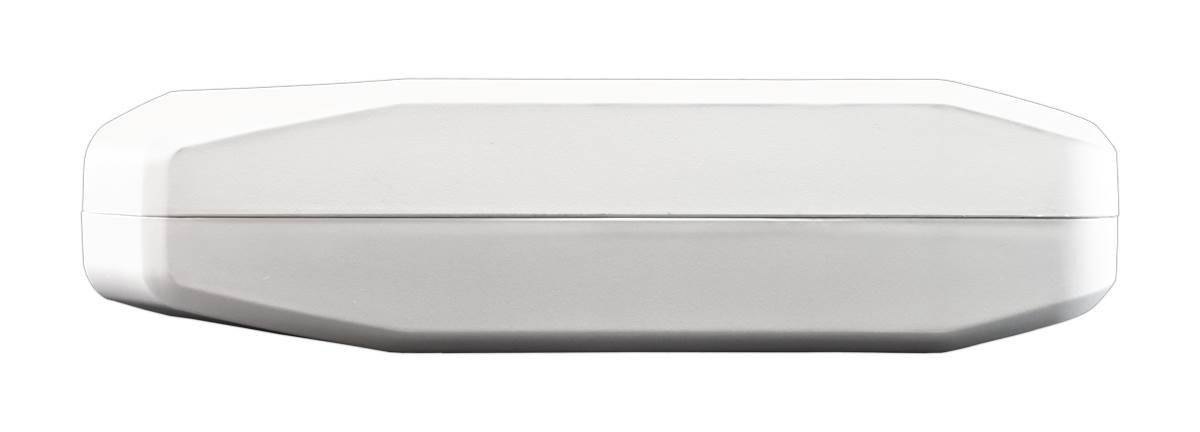

DIGI EZ04-WS00 - 흰색 본체를 옆에서 본 모습
흰색 본체를 옆에서 본 모습

구성·옵션

EZ04-WS00 품번과 구성

구분내용
품번EZ04-WS00
전원 옵션100–240 VAC(C8 커넥터) 또는 802.3af PoE
무선Wi-Fi 6 내장 안테나 1x1 모듈
포함 서비스LifeCycle Assurance 1년
