전압·4~20 mA 8채널을 이더넷으로 보내는 입력 모듈
ExpertDAQ EX9017-MTCP Modbus TCP 8채널 아날로그 입력 모듈 통신 인터페이스 : 이더넷 10/100 Mbit 아날로그 입력 : 8채널 차동, 16비트 총 샘플링 : 15.7 Hz
견적 받기Expert DAQ 한국 독점 공급 파트너

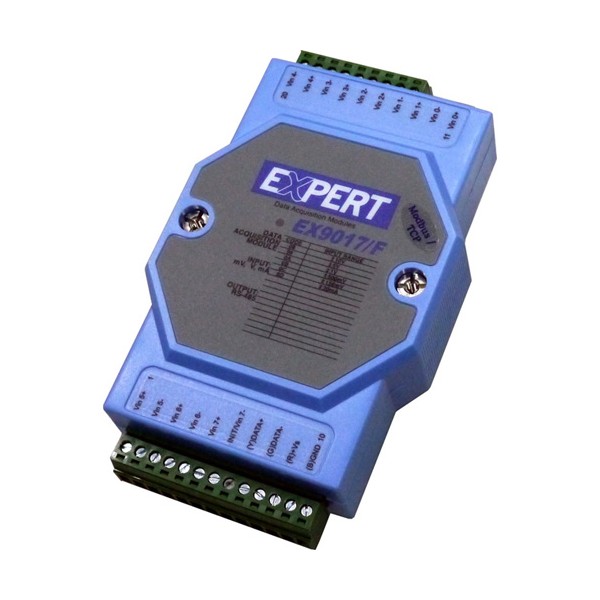

ExpertDAQ EX9017-MTCP는 ±150 mV부터 ±10 V까지의 전압과 4~20 mA 전류 신호를 8채널 차동 입력으로 읽는 Modbus TCP 아날로그 입력 모듈(이더넷 DAQ 모듈)입니다. 센서 신호를 16비트 분해능으로 읽어 이더넷 제어망으로 보냅니다.
입력과 외부 회로를 3000 V로 절연하고 정확도가 ±0.1 %여서, 접지 전위가 다른 설비 사이에서도 신호를 작은 오차로 읽습니다. 총 샘플링 속도 15.7 Hz로 8채널을 차례로 측정합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.
특징
전압·전류 센서 8채널을 이더넷 한 대로 수집
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 전압 다섯 범위 | 밀리볼트급 센서부터 10 V 계통 신호까지 신호에 맞는 범위를 골라 분해능을 살리므로 신호마다 모듈을 따로 두지 않아도 됩니다. |
| 전류 0~20 mA, 4~20 mA | 표준 전류 루프 트랜스미터를 그대로 연결해 공정 계측 신호를 이더넷으로 옮깁니다. |
| 상한·하한 알람 출력 | 설정값을 벗어나면 오픈 컬렉터 출력이 바로 동작해 호스트 통신과 관계없이 현장 경보를 구성할 수 있습니다. |
| 최대 ±35 V 과전압 내성 | 배선 실수나 순간 과전압에도 입력 회로가 견뎌 시운전 중 모듈을 교체할 일이 줄어듭니다. |
| Modbus TCP 이더넷 연결 | PLC와 SCADA가 표준 프로토콜로 값을 읽어 가므로 별도 변환기 없이 기존 이더넷 망에 붙습니다. |

신호 연결
신호 크기에 맞춘 전압 범위 선택
전압 입력은 ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 다섯 범위이고 입력 임피던스는 10 MΩ입니다. 센서 출력이 범위의 절반에도 못 미치면 분해능이 낭비되므로, 신호 최대치를 덮는 가장 작은 범위를 고르는 편이 정밀하게 읽는 데 유리합니다.
정확도 ±0.1 %에 영점 드리프트 ±0.6 µV/°C, 스팬 드리프트 ±25 ppm/°C이므로 제어반 내부 온도가 변하는 현장에서도 값 변동이 작습니다.
.jpg)

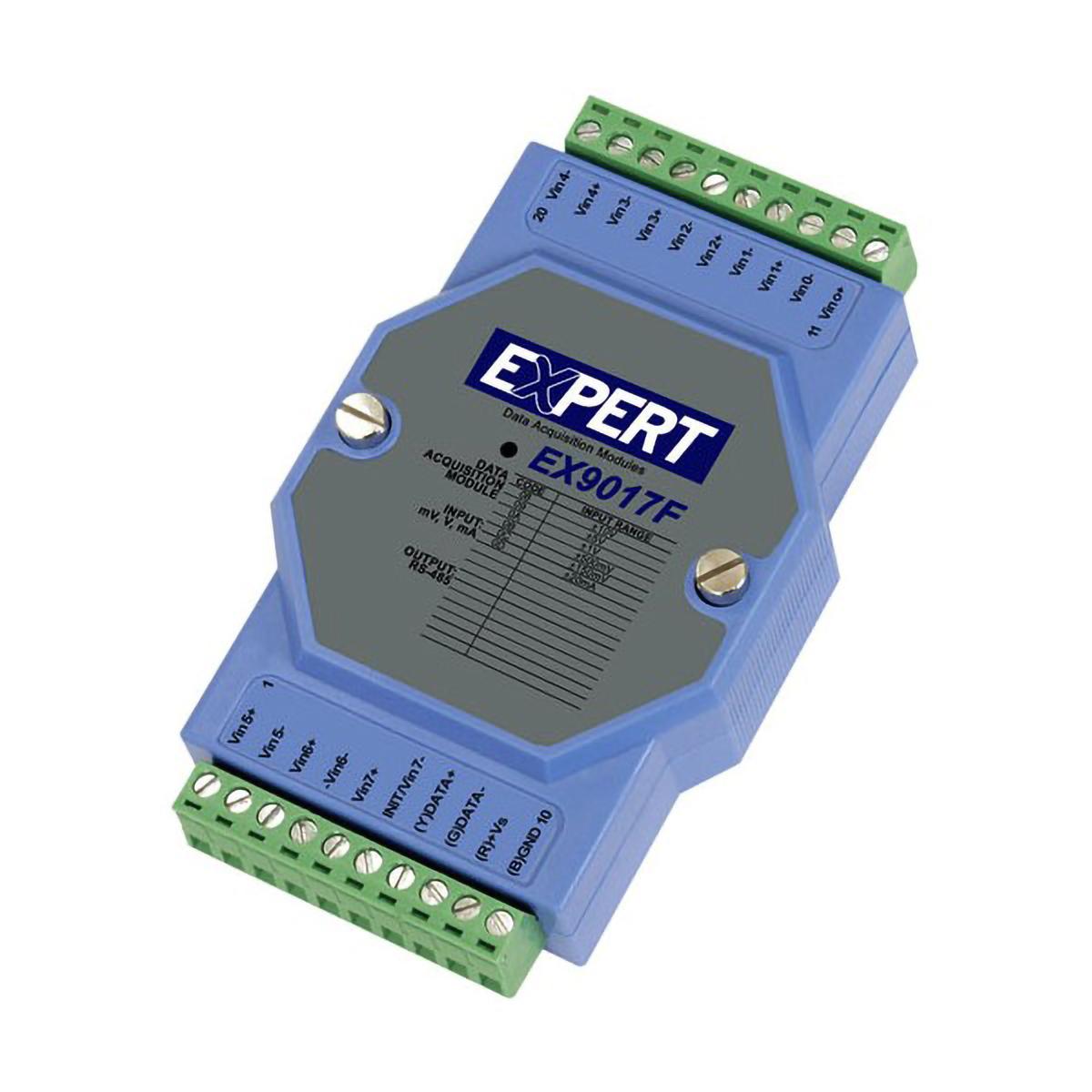

차동 입력 8채널의 결선
차동 입력은 채널마다 신호선 두 가닥을 받아 공통 모드 노이즈를 상쇄하며, 공통 모드 제거비는 50/60 Hz에서 90 dB 이상입니다. 인버터와 모터 배선이 가까운 제어반에서는 센서선을 꼬임 쌍 차폐선으로 연결해야 이 성능이 유지됩니다.
네트워크 구성
이더넷 연결과 알람 출력 활용
이더넷 10/100 Mbit RJ45로 연결하며 Modbus TCP, TCP/IP, UDP, ICMP, ARP 프로토콜을 지원합니다. 오픈 컬렉터 출력 2채널은 NPN 방식으로 채널당 최대 500 mA, 30 V까지 구동하므로 경광등이나 릴레이 코일을 호스트를 거치지 않고 바로 움직일 수 있습니다.
사용 방법
EX9017-MTCP 이더넷 설정 알람 출력과 UDP 명령
EX9017-MTCP는 이더넷 Modbus TCP로 8채널 아날로그 입력을 읽는 모듈입니다. PC에서는 EX9000-MTCP Utility로 모듈을 검색하고 IP와 채널별 알람 상한·하한을 설정합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| EX9000-MTCP Utility | 모듈 검색, IP 설정, 알람 상한·하한 설정, Test 탭에서 입력 확인 |
| Built-in Web Server | 모듈에 내장된 웹 서버(TCP 포트 80) |
| TCPDAQ DLL / ActiveX | 자체 프로그램에서 모듈을 제어하는 라이브러리 |
| ASCII 명령 / Modbus 명령 | UDP 1025 ASCII 명령, TCP 502 Modbus TCP |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 전원 단자에 10~30 VDC를 연결하고 RJ45 포트를 이더넷 스위치에 연결합니다. |
| 2 | 센서의 전압 또는 전류 신호를 채널 단자에 차동으로 연결합니다. |
| 3 | 제조사 다운로드 영역에서 EX9000-MTCP Utility와 매뉴얼을 받아 PC에 설치합니다. |
| 4 | 모듈의 기본 IP는 10.0.0.1이므로 PC를 같은 서브넷에 두고, 같은 IP의 모듈을 여러 대 동시에 켜지 마세요. |
| 5 | 유틸리티에서 모듈을 찾아 IP 주소를 현장 네트워크에 맞게 바꿉니다. 시스템 설정 변경에는 암호 확인이 필요하며 기본 암호는 00000000입니다. |
| 6 | Test 탭이나 #aa 명령으로 채널 값을 읽어 첫 측정을 확인하고, 필요하면 채널별 알람 한계를 설정합니다. |
ASCII 명령과 값 환산 예시
| 명령 | 하는 일 |
|---|---|
| $aaM | 모듈 이름 읽기 |
| #aa | 모든 채널의 아날로그 입력 읽기 |
| #aan | 채널 n의 아날로그 입력 읽기 |
| $aaCjS | 알람 상태 읽기 |
| Volt = (MODBUS Data - 32767)*10/32767 V | ±10 V 범위에서 Modbus 원시값을 전압으로 환산 |
aa는 모듈 주소, n은 채널 번호이고 ASCII 명령은 UDP 포트 1025로 보냅니다. 알람 명령의 j 항목과 응답 형식은 설치한 버전의 매뉴얼 6장에서 확인하세요.
알람 상한·하한을 초과하면 오픈 컬렉터 출력(DO) 2점을 동작시키도록 유틸리티에서 연결을 설정할 수 있습니다.
사양
EX9017-MTCP 8채널 입력 사양
| 항목 | 사양 |
|---|---|
| 통신 인터페이스 | 이더넷 10/100 Mbit, RJ45 + 터미널 블록 |
| 프로토콜 | Modbus TCP, TCP/IP, UDP, ICMP, ARP |
| 아날로그 입력 | 8채널 차동, 16비트 |
| 총 샘플링 | 15.7 Hz |
| 전압 범위 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V |
| 전압 입력 임피던스 | 10 MΩ |
| 전류 범위 | 0 – 20 mA, 4 – 20 mA |
| 보호 기능 | 모듈 워치독, 최대 ±35 V 과전압 내성 |
| 정확도 | ±0.1 % |
| 영점 드리프트 | ±0.6 µV/°C |
| 스팬 드리프트 | ±25 ppm/°C |
| 디지털 출력 | 오픈 컬렉터 2채널, NPN, 최대 500 mA, 최대 30 V |
| 절연 | 3000 V |
| 공통 모드 제거비(CMRR) | 90 dB 이상 @ 50/60 Hz |
| 알람 기능 | 상한·하한 알람 |
| 전원 / 소비전력 | 10 – 30 VDC / 최대 2.0 W |
| 설치 방식 / 크기 / 무게 | DIN 레일 / 100 × 70 × 25 mm / 135 g |
| 동작 온도 | -25 – 75 °C |
| 보관 온도 | -40 – 85 °C |
| 구성품 | DIN 레일 장착 키트 |
| 규격 | CE / FCC / WEEE / RoHS |
활용 분야
이더넷으로 아날로그를 수집하는 현장
- 아날로그 센서 수집 — 압력, 유량, 온도 트랜스미터의 전압·전류 신호를 이더넷으로 모읍니다.
- 설비 상태 감시 — 16비트로 읽은 값을 Modbus TCP 마스터에서 주기적으로 조회합니다.
- 알람 연동 — 상한과 하한을 넘으면 오픈 컬렉터 출력으로 경광등이나 릴레이를 구동합니다.
- 혼합 신호 수집 — 밀리볼트, 전압, 전류 신호를 채널별 범위 설정으로 한 모듈에서 받습니다.
선택 가이드
신호 종류와 통신으로 고르는 ExpertDAQ 입력 모듈
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 전압·전류 신호를 이더넷으로 읽을 때 | EX9017-MTCP | 8채널 차동 입력에 전압 다섯 범위와 전류 두 범위를 갖춰 전송기 신호를 이더넷으로 바로 모읍니다. |
| 온도 센서(RTD)를 이더넷으로 읽을 때 | EX9015-MTCP | PT100을 포함한 RTD 5종을 7채널로 받아 온도 값도 같은 이더넷 망에서 읽습니다. |
| 기존 RS485 라인에 붙일 때 | EX9017 | 같은 8채널 아날로그 입력을 RS485 통신으로 연결합니다. |
구성·옵션
DIN 레일 설치와 EX9017-MTCP 기본 구성
| 항목 | 내용 |
|---|---|
| 품번 | EX9017-MTCP |
| 기본 구성품 | DIN 레일 장착 키트 |
| 설치 | DIN 레일, 100 × 70 × 25 mm, 135 g |
| 규격 | CE / FCC / WEEE / RoHS |
관련 제품
아날로그 입력을 확장하는 모듈
EX9017-MTCP는 RS485 모델과 무엇이 다릅니까?
통신 방식이 다릅니다. EX9017-MTCP는 이더넷 Modbus TCP로 연결하고, RS485로 연결하는 모델은 EX9017과 EX9017-M입니다.
EX9017-MTCP의 알람 출력은 어떻게 동작합니까?
측정값이 상한·하한 알람 설정값을 벗어나면 오픈 컬렉터 출력 2채널이 동작합니다. 출력은 NPN 방식이며 채널당 500 mA, 30 V까지 구동합니다.
4~20 mA 전류 신호를 바로 연결할 수 있습니까?
네, 0~20 mA와 4~20 mA 전류 범위를 입력으로 받습니다. 채널별 입력 범위는 모듈 설정에서 지정하세요.
EX9017-MTCP 전원과 소비전력은 얼마입니까?
10~30 VDC를 공급하며 소비전력은 최대 2.0 W입니다. 제어반의 24 VDC 전원에 그대로 연결할 수 있습니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
EX9017-MTCP는 RS485 모델과 무엇이 다릅니까?
통신 방식이 다릅니다. EX9017-MTCP는 이더넷 Modbus TCP로 연결하고, RS485로 연결하는 모델은 EX9017과 EX9017-M입니다.
-
EX9017-MTCP의 알람 출력은 어떻게 동작합니까?
측정값이 상한·하한 알람 설정값을 벗어나면 오픈 컬렉터 출력 2채널이 동작합니다. 출력은 NPN 방식이며 채널당 500 mA, 30 V까지 구동합니다.
-
4~20 mA 전류 신호를 바로 연결할 수 있습니까?
네, 0~20 mA와 4~20 mA 전류 범위를 입력으로 받습니다. 채널별 입력 범위는 모듈 설정에서 지정하세요.
-
EX9017-MTCP 전원과 소비전력은 얼마입니까?
10~30 VDC를 공급하며 소비전력은 최대 2.0 W입니다. 제어반의 24 VDC 전원에 그대로 연결할 수 있습니다.
