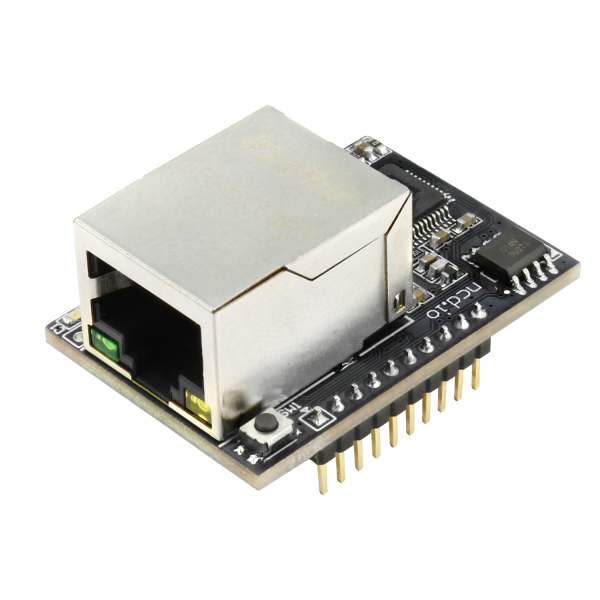

NCD5500 이더넷-직렬 통신 모듈-새로운 Gen 3

NCD5500 이더넷-직렬 통신 모듈-새로운 Gen 3

MODEL
NCD5500
브랜드
NCD
제품문의 구매하기

USB·이더넷·RS-485 중
골라 붙이는 NCD 통신 모듈

NCD 통신 모듈·어댑터 (ZUSB·NCD5500·PR37-9·PR35-19·PR34-6)

견적 받기

NCD 국내 정식 공급 파트너

NCD 통신 모듈은 NCD 컨트롤러에 USB(ZUSB), 이더넷(NCD5500), RS-485(PR37-9) 통신을 추가하는 모듈형 통신 어댑터(Communication Module)입니다. 컨트롤러 본체는 그대로 두고 현장 네트워크에 맞는 통신 모듈로 교체합니다.

RS-485 모듈은 한 네트워크에 최대 256대를 최대 4,000 ft까지 연결하고, NCD5500은 TCP/IP 데이터를 직렬 데이터로 변환해 장치로 전달합니다. ZUSB는 가상 COM 포트를 115.2K baud로 열어 PC에서 바로 설정할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

256대

RS-485 한 네트워크의 노드 수

4,000 ft

RS-485 최대 거리

115.2K baud

ZUSB 가상 COM 포트 속도

3.3 V · 300 mA

NCD5500 작동 전원

특징

통신 방식별
모듈 특성

핵심 특징현장에서 달라지는 점
USB 가상 COM 포트(ZUSB)FT232RL 칩을 사용하는 모듈이어서 Windows·Mac·Linux에서 드라이버만 설치하면 PC와 컨트롤러를 바로 연결합니다.
이더넷 변환(NCD5500)TCP/IP를 직렬 데이터로 바꿔 NCD 장치를 이더넷 망에 연결합니다.
웹 화면 설정과 복구웹 인터페이스와 Windows 프로그램으로 설정하고 장애가 생기면 복구하므로 현장 재설정이 쉽습니다.
펌웨어 업그레이드사용자가 새 펌웨어를 직접 올려 모듈 교체 없이 기능을 갱신할 수 있습니다.
RS-485 노드(PR37-9)3선 나사 단자로 버스에 접속하고 점퍼로 종단을 설정합니다.
무선 확장(PR34-6)WiPy에 XBee 무선 포트를 더해 Digi XBee 시리즈 모듈을 장착할 수 있습니다.

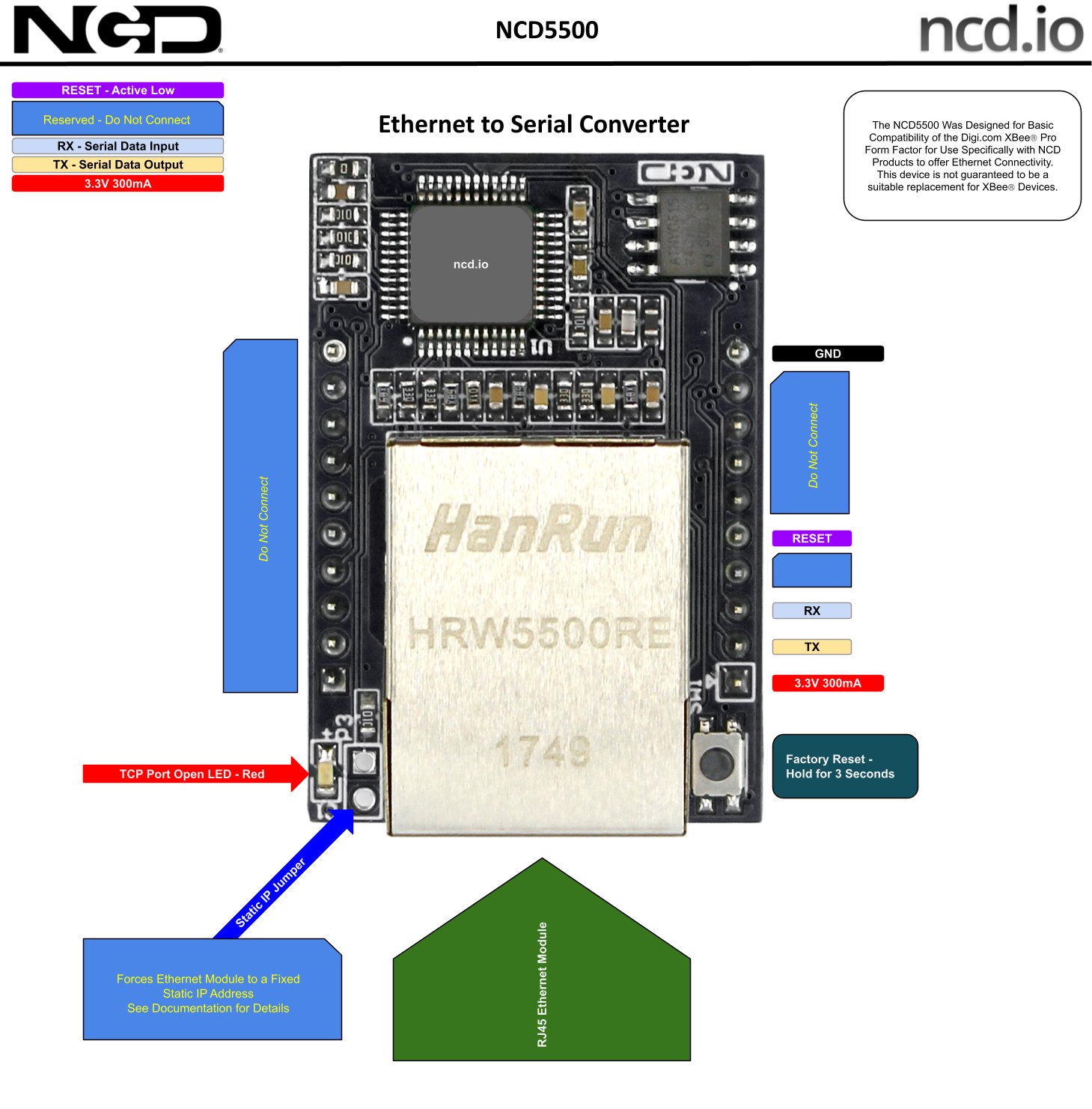

NCD5500 - 이더넷-직렬 모듈 기판의 단자와 표시 부위 설명도
이더넷-직렬 모듈 기판의 단자와 표시 부위 설명도

인터페이스 선택

통신 방식별
설정과 네트워크 설계

NCD5500의 TCP 포트와 IP 설정

NCD5500의 기본 TCP 포트는 2101이며 전송 속도는 9600~115.2K baud 범위에서 설정합니다. IP는 고정과 DHCP를 지원하고, UDP 13,000 포트로 주기적으로 신호를 보내 네트워크에서 장치를 검색합니다. 설정은 웹 화면과 Windows 프로그램으로 하며, 기본 암호는 사용자가 변경합니다.

PR37-9로 구성하는 RS-485 네트워크는 4,000 ft 안에서 최대 256대를 연결합니다. 호스트 쪽 속도는 9600·19.2K·38.4K·57.6K·115.2K baud(기본 115.2K), RS-485 쪽 속도는 9600·19200·38400·57600·115200 baud(기본 9600)이며 각각 따로 설정합니다.

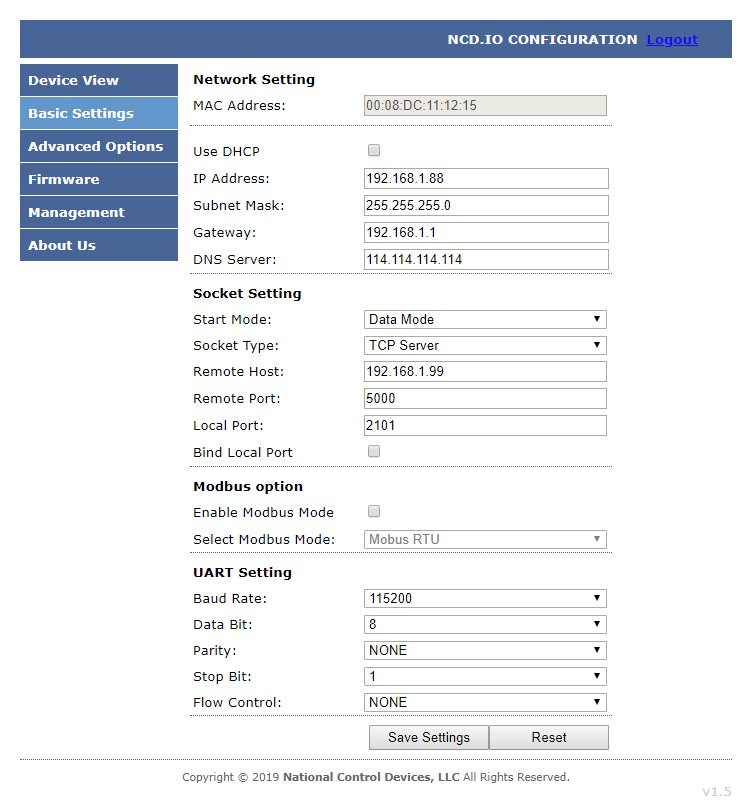

NCD5500 - 모듈의 네트워크와 소켓 설정 웹 화면
모듈의 네트워크와 소켓 설정 웹 화면

사용 방법

NCD 통신 모듈
ZUSB·RS-485 노드 설정 순서

ZUSB를 장착한 컨트롤러는 PC에서 가상 COM 포트로 인식되어 Base Station이나 원시 바이트 명령으로 제어합니다. RS-485 노드 모듈(PR37-9)은 점퍼로 종단과 설정 모드를 정하고, 장치 번호는 Base Station에서 지정합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10용 컨트롤러 설정·시험 프로그램
FTDI VCP 드라이버USB 모듈을 가상 COM 포트로 인식
Comm OperatorBase Station 안의 터미널 도구, 명령 직접 전송

처음 연결하는 순서

순서할 일
1ZUSB를 장착한 컨트롤러를 USB로 PC에 연결하고 USB 모듈의 USB LED가 켜지는지 확인합니다.
2LED가 켜지지 않으면 FTDI VCP 드라이버를 설치합니다.
3ncd.io/start에서 Base Station을 설치하고 115.2K Baud, 8 데이터 비트, 1 정지 비트, 패리티 없음으로 COM 포트를 엽니다.
4RS-485 노드 모듈은 버스의 처음 장치에 J3, 마지막 장치에 J1·J2·J3를 끼우고 중간 장치는 점퍼를 모두 뺍니다.
5점퍼는 전원을 켤 때만 읽으므로 점퍼를 바꾼 뒤에는 전원을 다시 켭니다.

ZUSB 연결 ProXR 컨트롤러 명령 예시

명령하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기(응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기(응답 AA 01 55 00)
F4, 00, 25, 80RS-485 노드 모듈의 버스 쪽 속도를 9600 baud로 설정(C 점퍼 설치 상태)

컨트롤러는 ASCII가 아닌 원시 바이트를 받습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 컨트롤러별 가이드를 함께 확인하세요.

RS-485 노드 모듈의 통신 속도 설정은 C 점퍼를 끼운 채 전원을 켠 상태에서만 바뀌고, 새 값은 다음 전원 투입 때 적용됩니다. 설정을 마치면 C 점퍼를 빼고 전원을 다시 켜세요.

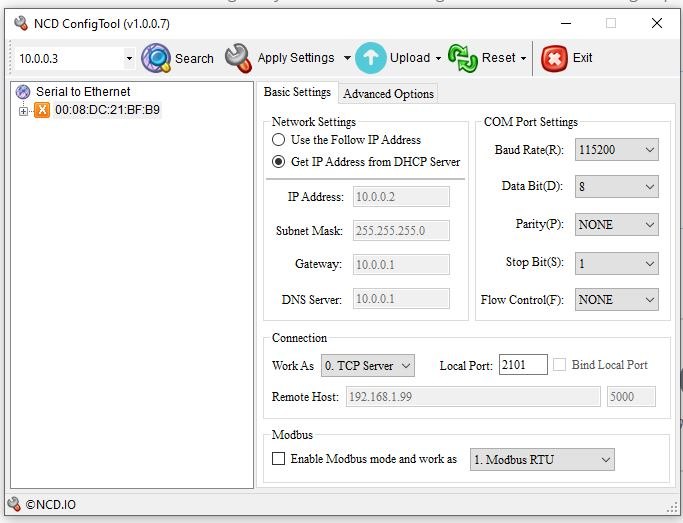

NCD5500 - 모듈 검색과 IP 주소 설정을 하는 PC 프로그램 화면
모듈 검색과 IP 주소 설정을 하는 PC 프로그램 화면

사양

5개 모델 비교와
공통 사양

모델통신내용
ZUSBUSBFTDI FT232RL 기반, 가상 COM 포트, USB 전원, TX/RX LED, ProXR·ProXR Lite·Fusion·Reactor·Taralist 호환
NCD5500이더넷이더넷-시리얼 변환 3세대, 웹 인터페이스, Windows 설정·복구 소프트웨어, 프로그래밍 가능한 TCP 포트·IP, 3.3 V 300 mA
PR37-9RS-485노드 모듈, 한 네트워크에 256대, 최대 4,000 ft, 9600~115.2K baud
PR35-19설정 어댑터ZIGMO Wi-Fi/Bluetooth 구성 키트, USB로 모듈 비밀번호 설정
PR34-6XBee 어댑터WiPy용 통신 오버레이 쉴드, Digi XBee 시리즈 모듈 호환

시리즈 공통 사양

항목사양
ZUSB 칩FTDI FT232RL
ZUSB 통신 속도가상 COM 포트 115.2K baud
ZUSB 전원USB 포트에서 공급, TX·RX LED
ZUSB 커넥터측면 또는 상단 미니 USB 선택
NCD5500 작동 전압3.3 V
NCD5500 소비 전류300 mA
NCD5500 기본 TCP 포트2101
NCD5500 전송 속도9600~115.2K baud 설정 가능
NCD5500 IP 설정고정 IP, DHCP 지원
NCD5500 검색UDP 13,000 포트 주기 송신
PR37-9 연결 노드한 네트워크에 최대 256대
PR37-9 최대 거리4,000 ft
PR37-9 호스트 속도9600, 19.2K, 38.4K, 57.6K, 115.2K baud (기본 115.2K)
PR37-9 RS-485 속도9600, 19200, 38400, 57600, 115200 baud (기본 9600)
PR37-9 칩SN65HVD12D
PR37-9 배선3선 나사 단자, 온보드 점퍼로 버스 종단 설정
PR37-9 커넥터ZRS-A 나사 단자, ZRS-B DB-9, ZRS-AB 확장 DB-9
PR35-19 구성 방식USB로 ZIGMO 보드 연결, Wi-Fi·Bluetooth 모듈 비밀번호 설정
PR34-6 대상WiPy 장치, Digi XBee 시리즈 모듈 호환
장치 선택E3C 명령

활용 분야

통신 모듈 교체로
대응하는 현장

  • USB 설정 — Reactor·Key Fob·Taralist의 USB 설정에 ZUSB를 연결합니다.
  • 이더넷 연결 — NCD5500으로 이더넷 망에 NCD 장치를 연결합니다.
  • 다중 장치 버스 — PR37-9로 RS-485 버스에 장치를 여럿 묶습니다.
  • 무선 설정 — PR35-19로 Wi-Fi·Bluetooth 모듈 비밀번호를 설정합니다.

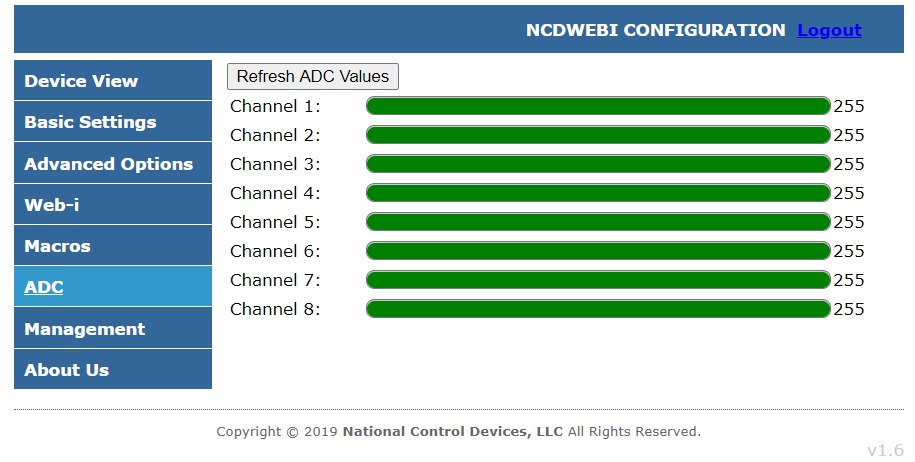

NCD5500 - ADC 채널 값을 막대로 보여 주는 웹 인터페이스 화면
ADC 채널 값을 막대로 보여 주는 웹 인터페이스 화면

선택 가이드

통신 방식별
권장 모듈

이럴 때 (현장 조건)권장 모델선택 이유
USB로 PC에 연결할 때ZUSB가상 COM 포트와 USB 전원을 지원합니다.
이더넷 망에 연결할 때NCD5500TCP/IP를 직렬 데이터로 변환합니다.
RS-485 버스에 여러 장치를 묶을 때PR37-9256대, 4,000 ft까지 연결하며 ZRS-A·ZRS-B·ZRS-AB 커넥터를 선택합니다.
WiPy에 무선 포트를 더할 때PR34-6Digi XBee 시리즈 모듈을 장착하는 오버레이 쉴드입니다.
Wi-Fi·Bluetooth 모듈을 설정할 때PR35-19USB로 모듈 비밀번호를 설정합니다.

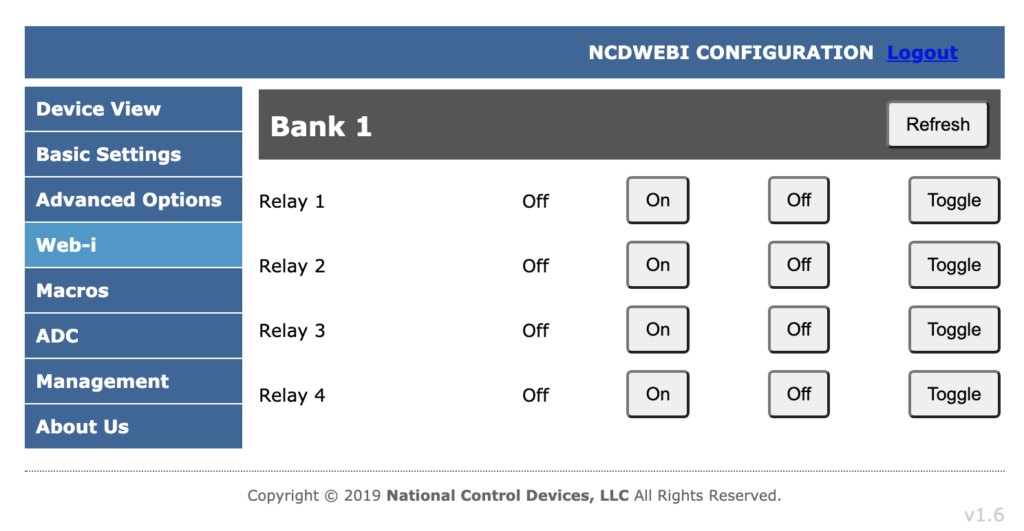

NCD5500 - 릴레이를 켜고 끄는 웹 인터페이스 화면
릴레이를 켜고 끄는 웹 인터페이스 화면

구성·옵션

모듈별 주문 구성

  • ZUSB — 측면 또는 상단 미니 USB 커넥터 중 선택.
  • NCD5500 — 3세대 이더넷 모듈, 웹 화면으로 설정.
  • PR37-9 — ZRS-A·ZRS-B·ZRS-AB 커넥터 중 선택.
  • PR35-19 — Wi-Fi·Bluetooth 구성 키트.
  • PR34-6 — WiPy용 오버레이 쉴드, 별매로 Digi XBee 무선 모듈.

제품 상세 이미지

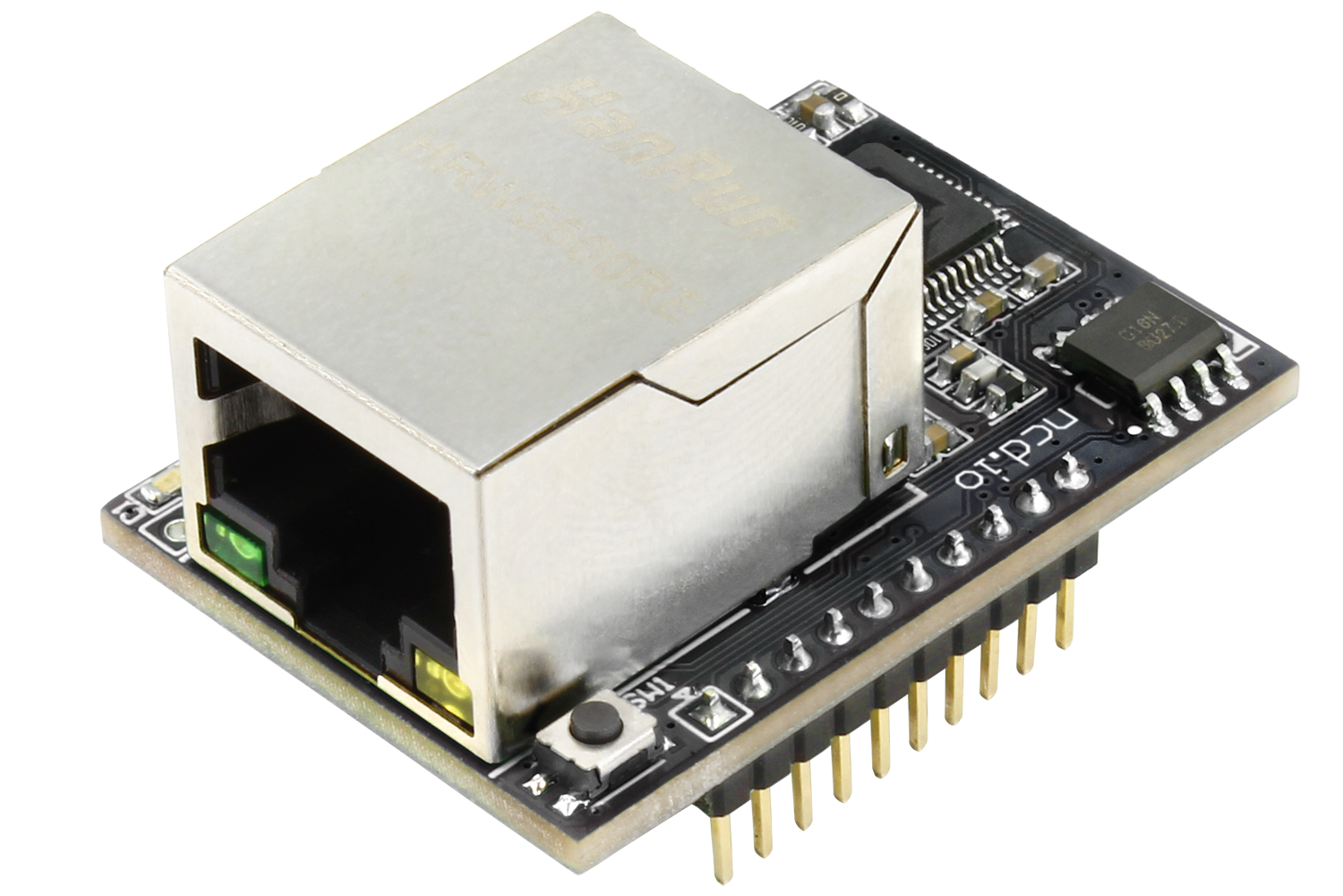

NCD NCD5500 상세 이미지 1
