NCD PR34-6 WiPy 용 통신 오버레이 실드 어댑터

WiPy에 XBee 호환⁣ 무선 모듈을 올리는 쉴드

NCD PR34-6 WiPy용 통신 오버레이 쉴드 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR34-6은 WiPy에 장거리 무선 통신 기능을 더하는 통신 오버레이 쉴드 어댑터(Communications Overlay Shield, WPXB)입니다. Digi XBee 호환 모듈을 꽂는 소켓이 있고, 이 소켓으로 WiPy에 전원과 TX·RX 데이터 연결이 들어갑니다.

Digi의 ZigBee·802.15.4·S3B 무선 모듈을 꽂을 수 있고, USB·RS-232·Bluetooth 등 NCD 통신 모듈과도 호환됩니다. 무선 모듈 조합에 따라 국내 사용 가능 여부는 문의해 주세요. (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과⁣ 자료

이 제품의 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

• WPXB 배선도 (PDF)

호환 모듈

XBee 소켓에 올릴 수 있는⁣ 모듈 종류

쉴드가 WiPy에 연결하는 신호는 전원과 TX·RX뿐이고, 다른 인터페이스 핀은 WiPy에 연결되지 않습니다. 핀 배치는 WPXB 배선도(PDF)에 나와 있습니다.

PR34-6 사양

PR34-6 구성 정보

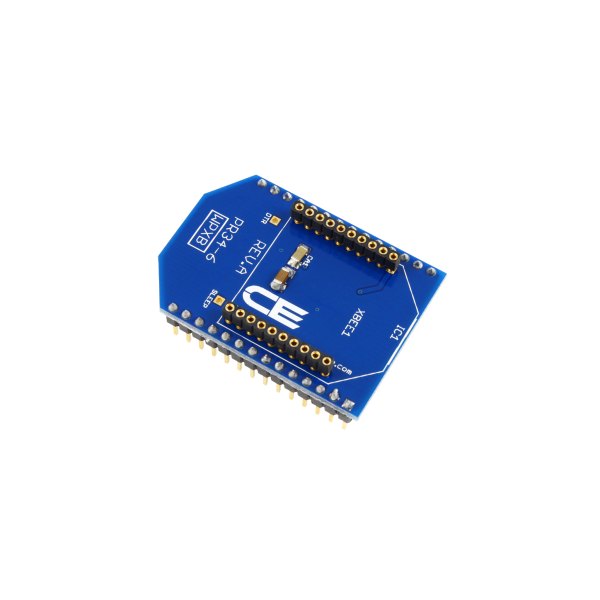

무선 모듈을 꽂는 소켓이 있는 오버레이 실드 기판

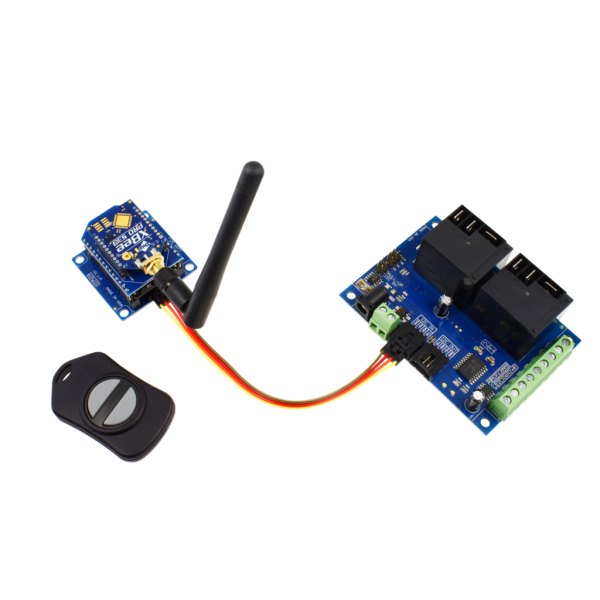

무선 모듈과 안테나를 릴레이 보드에 연결한 구성 모습

쓰임새

WiPy 프로젝트에⁣ 무선 링크를 더하는 작업

• WiPy에 ZigBee·802.15.4·S3B 모듈을 올려 장거리 무선 통신을 구성합니다.
• WiPy에 Bluetooth·Wi-Fi 등 NCD 통신 모듈을 연결합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

• 통신 모듈 분류

참고 사이트

• Digi — 제조사 사이트

같은 계열

PR34-6과⁣ 같은 계열 통신 제품

• ZUSB — PC의 USB 포트에 가상 COM 포트로 연결
• NCD5500 — 이더넷 망에 TCP/IP로 연결
• PR37-9 — RS-485 버스에 최대 256대 연결
• PR35-19 — USB로 통신 모듈을 설정하는 구성 어댑터

관련 제품

WiPy 무선 구성과⁣ 이어지는 NCD 제품

• NCD Key Fob(KFX) 원격 제어 릴레이 + KFX 모듈
• NCD Taralist 시간 활성화 릴레이 + TLEE 모듈
• NCD I2C 미니 모듈 · 센서 (PR6-39 · PR13-13 · PR19-20 · SONIC)
