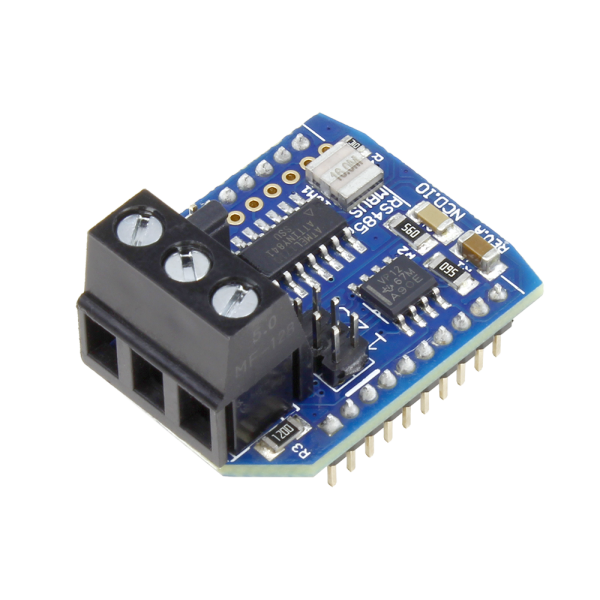

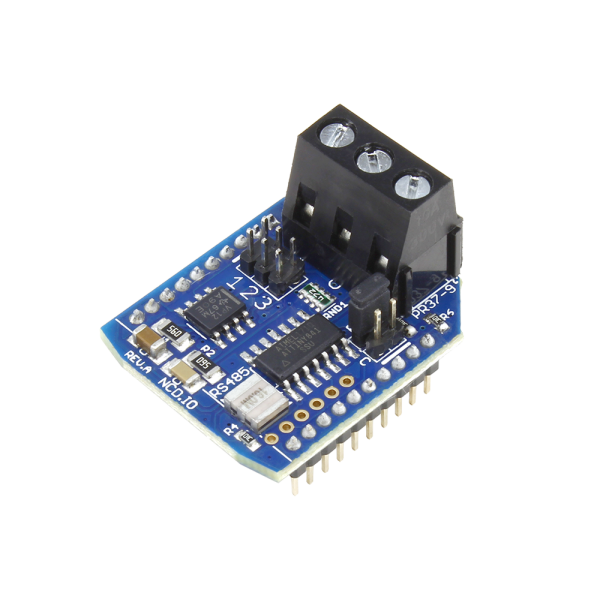

NCD PR37-9 RS-485 노드 직렬 네트워크 통신 모듈 SN65HVD12D

3선 결선으로 256대까지⁣ 잇는 RS-485 노드

NCD PR37-9 RS-485 노드 직렬 네트워크 통신 모듈⁣ 네트워크 규모 : 최대 256대⁣ 최대 거리 : 4,000 ft⁣ 배선 : 3선 나사 단자

견적 받기

NCD 한국 독점 공급 파트너

NCD PR37-9는 NCD 장치 최대 256대를 RS-485 네트워크로 4,000 ft까지 연결하는 노드 통신 모듈(RS-485 Node Serial Network Communications Module)입니다. 단자 3개로 RS-485 마스터와 3선 결선합니다.

Texas Instruments SN65HVD12D 트랜시버와 전용 Atmel 프로세서를 사용하고, NCD E3C 명령으로 장치 한 대 또는 전체를 지정합니다. ProXR·ProXR Lite·Fusion·Taralist 계열 컨트롤러와 호환됩니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• RS-485 무선 컨버터 모뎀 가이드
• RS-485 네트워크 빠른 시작 가이드

소프트웨어와 코드

• NCD Base Station 소프트웨어 다운로드

버스 종단과 점퍼

점퍼 J1·J2·J3로 정하는⁣ 종단과 속도 설정

점퍼는 전원을 켤 때만 읽으므로, 바꾼 뒤에는 전원을 다시 켜야 합니다. 새 속도는 다음 전원 투입 때 적용됩니다. 설정을 마치면 C 점퍼를 빼고 전원을 다시 켭니다.

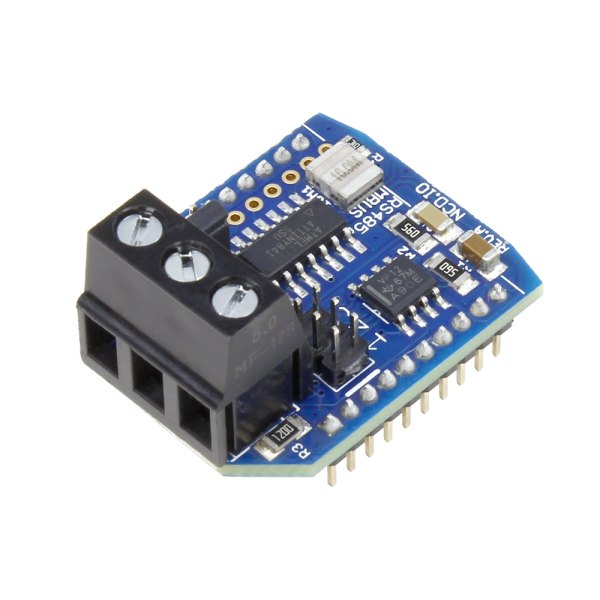

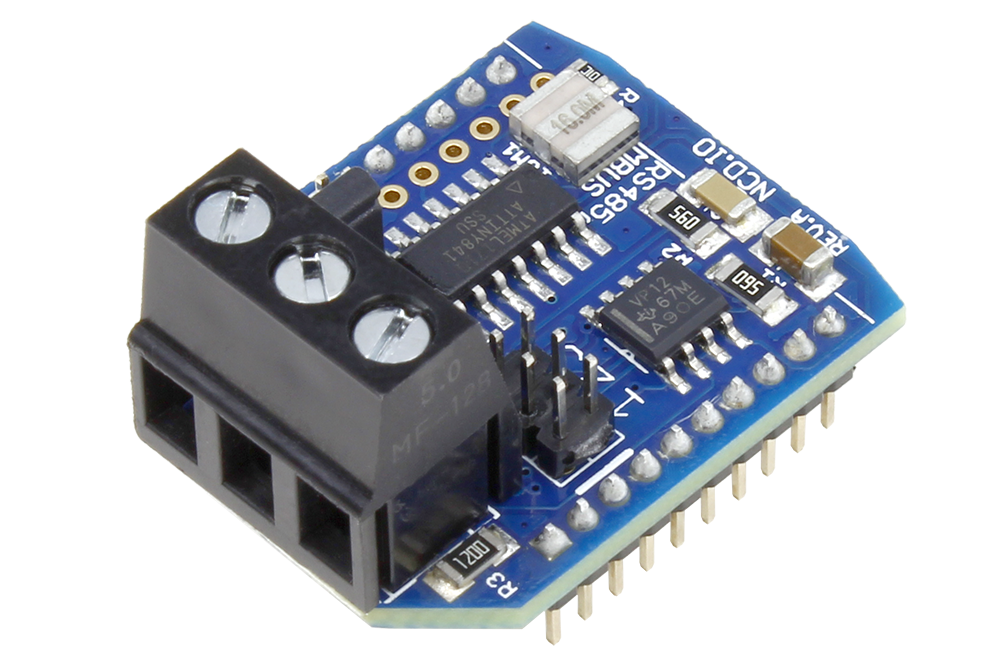

스크류 단자대가 달린 RS-485 통신 모듈 비스듬한 모습

통신 속도

호스트 쪽과 버스 쪽⁣ 속도를 따로 정하는 구조

PR37-9는 호스트 장치와 통신하는 속도와 RS-485 버스 속도를 따로 설정합니다. RS-485 버스 쪽 기본 속도는 9600 baud이고, 노드에 실린 전용 프로세서가 버스 통신을 맡습니다.

PC를 호스트로 둘 때는 USB-RS-485 컨버터로 버스에 연결합니다. 장치 번호(E3C)는 기본값이 0이므로 Base Station의 장치 설정 화면에서 장치마다 다른 번호를 저장합니다.

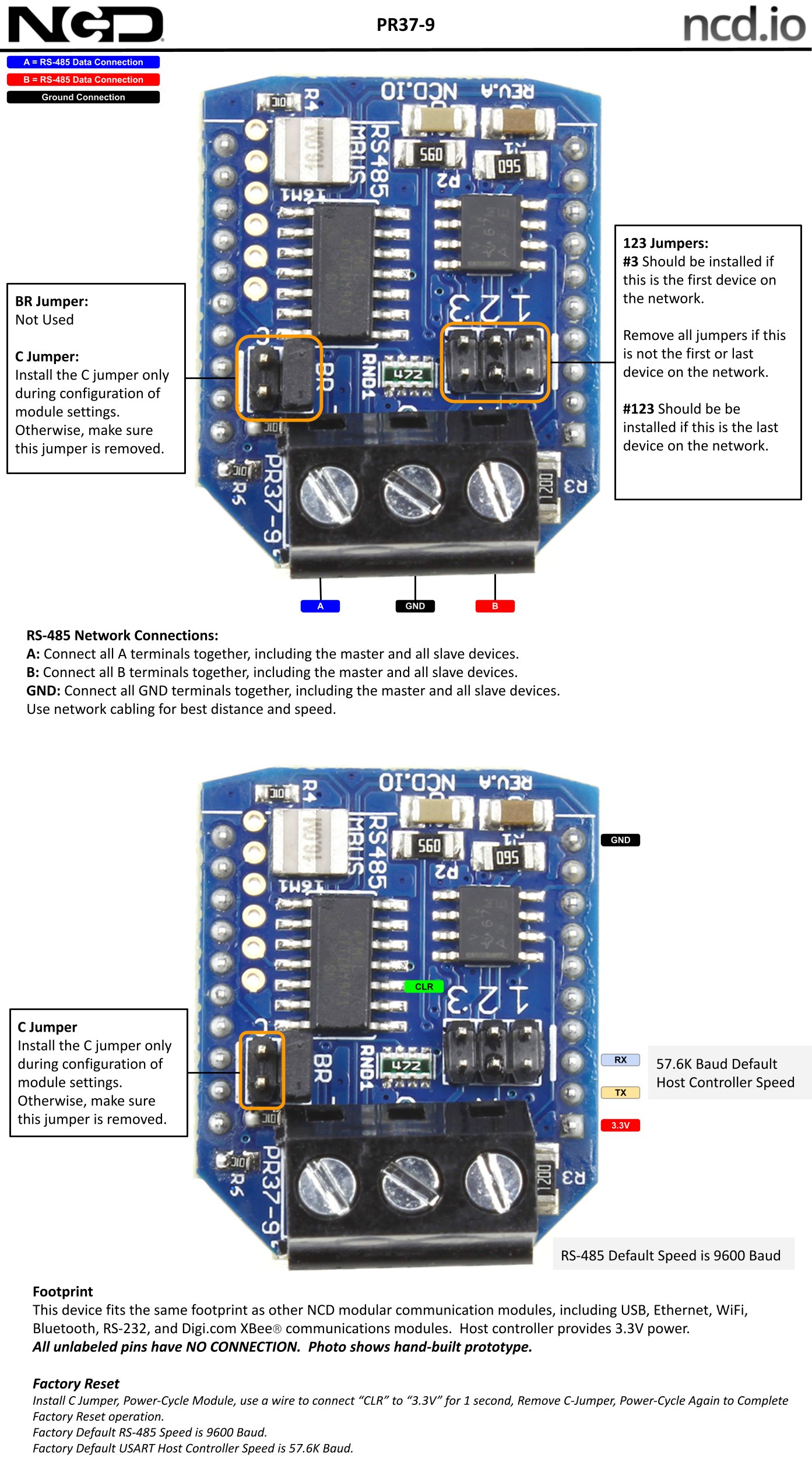

RS-485 노드 모듈의 점퍼와 단자 설정 설명도

PR37-9 사양

PR37-9 연결 규격

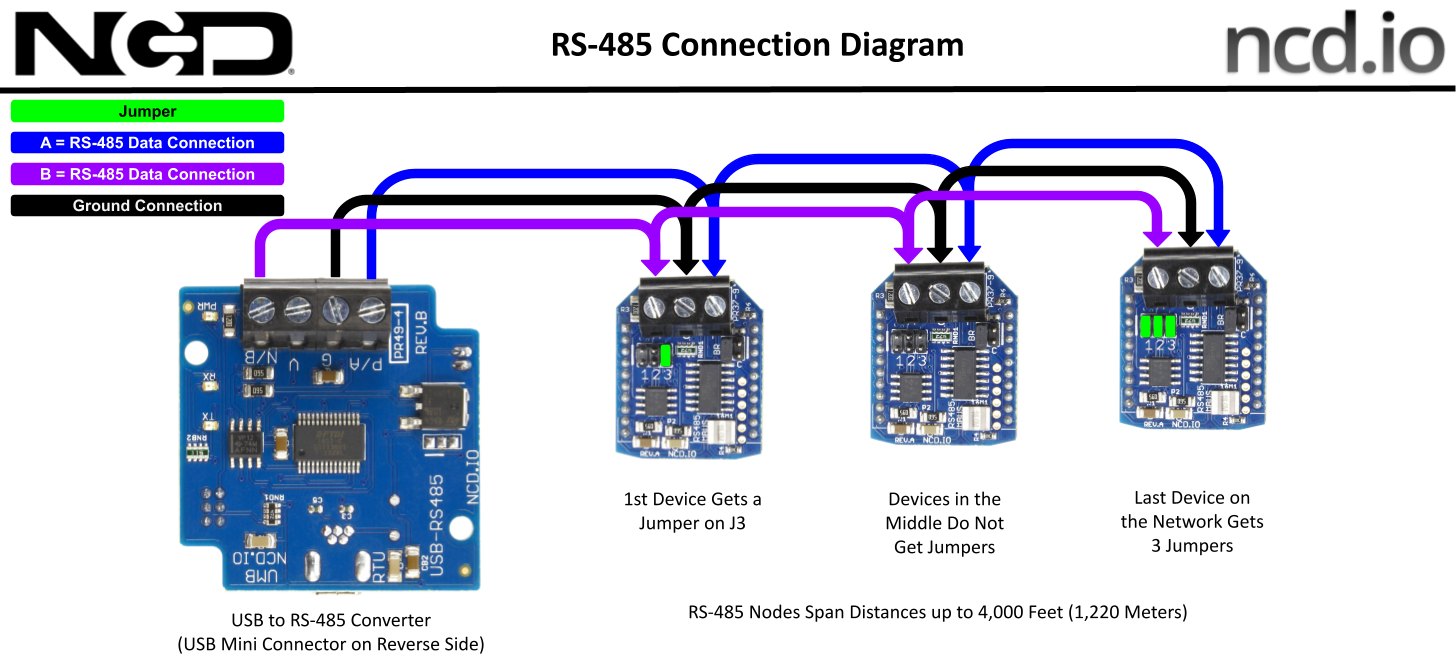

USB 컨버터와 RS-485 노드의 네트워크 연결도

쓰임새

RS-485 버스로 장치를⁣ 묶는 현장

• 여러 NCD 컨트롤러를 한 RS-485 선로에 묶고 E3C 장치 번호로 한 대씩 제어합니다.
• ProXR·Fusion·Taralist 컨트롤러를 RS-485 버스의 노드로 연결합니다.
• 같은 선로의 장치 전체에 명령을 한 번에 보냅니다.

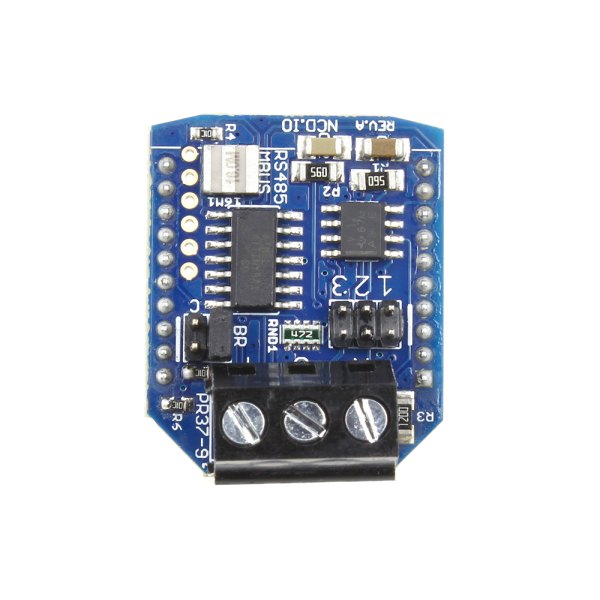

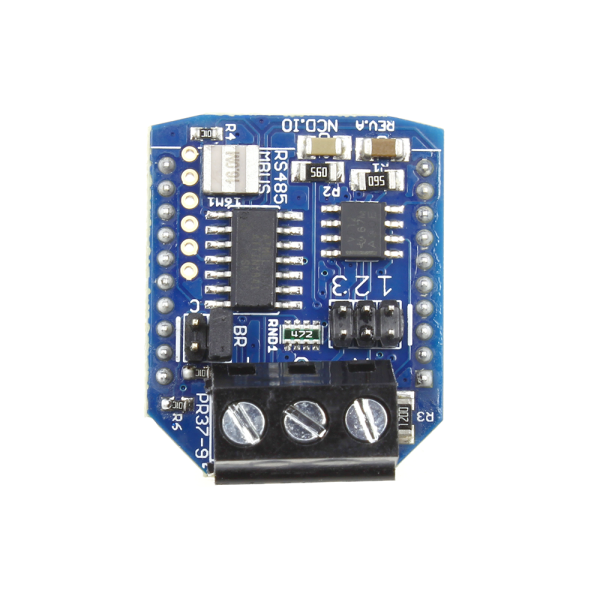

위에서 내려다본 RS-485 모듈 기판과 단자대 모습
