8채널 SSR을⁣ 내장 시간표로 개폐

NCD TLSSR8x Taralist 솔리드 스테이트 시간 활성화 릴레이⁣ 채널 수 : 8⁣ 이벤트 저장 : 최대 999개⁣ 릴레이 : 솔리드 스테이트

견적 받기

NCD 한국 독점 공급 파트너

NCD TLSSR8x는 솔리드 스테이트 릴레이 8개를 갖춘 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. Taralist SSR 계열에서 채널이 가장 많아 부하 여덟 곳의 일정 운전을 한 보드로 처리합니다. (주)테솔이 국내에 공식 공급합니다.

배터리 백업 시계가 내장되어 있고 이벤트는 최대 999개까지 저장됩니다. 시간표는 PC에서 새 일정으로 덮어쓸 수 있습니다.

8채널

솔리드 스테이트 릴레이

Type A~H

주문 때 선택

999개

이벤트 저장

11~14.5 VDC

입력 전압 범위

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

SSR 정격

TLSSR8x가 지원하는⁣ SSR Type 일람

Relay Type은 정격 전류가 2 A인 Type A부터 25 A인 Type D·E까지 여덟 가지입니다. 부하가 AC이면 A부터 E, DC이면 F, G, H 가운데에서 고릅니다.

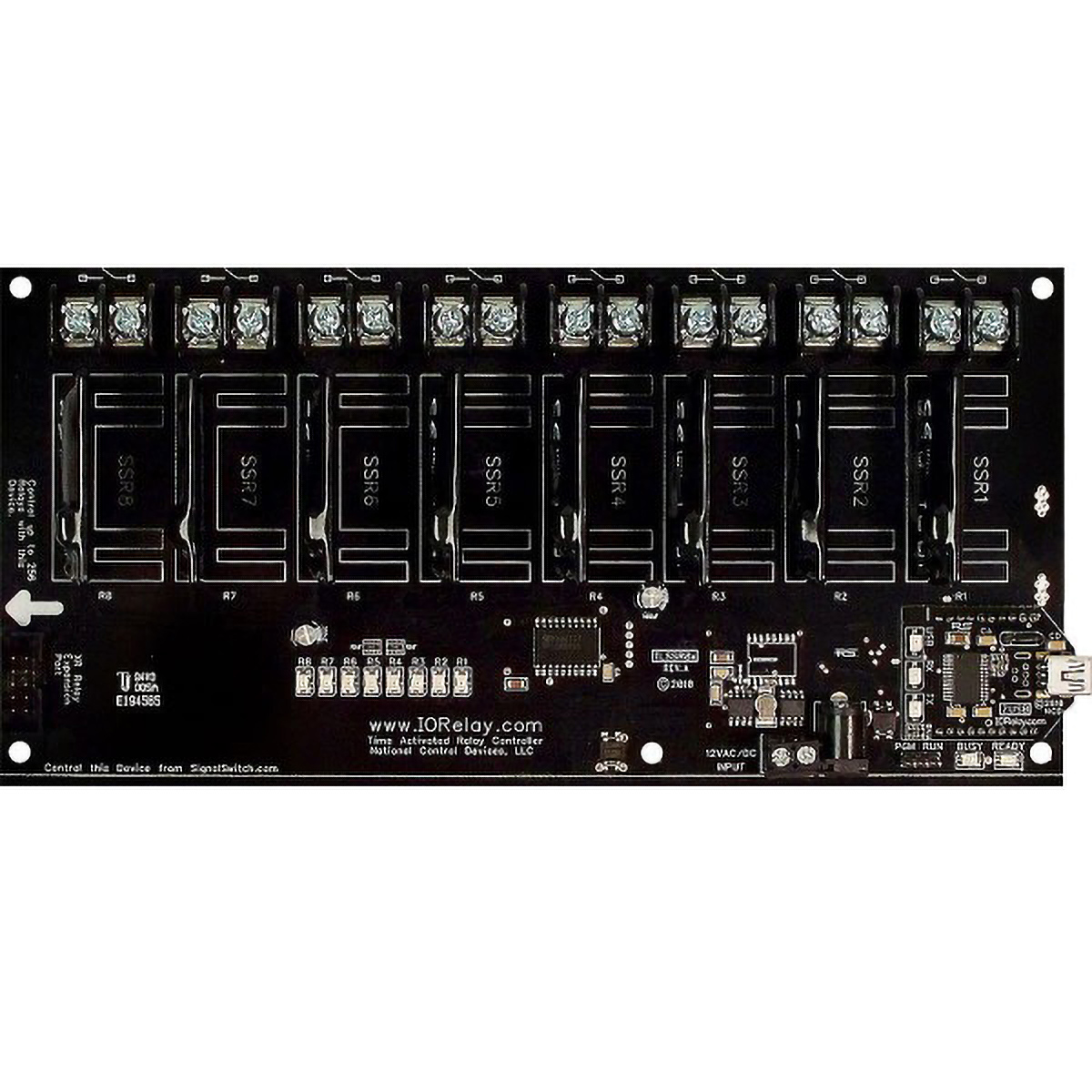

NCD 시간 활성화 릴레이 컨트롤러 8 채널 솔리드 스테이트 - 검은색 기판에 솔리드 스테이트 릴레이 8개가 장착된 모습
검은색 기판에 솔리드 스테이트 릴레이 8개가 장착된 모습

사용 방법

TLSSR8x 현재 시간 읽기와⁣ 응답 형식

컨트롤러 시계는 65, 99 명령으로 PC에서 읽을 수 있고, 응답은 7바이트와 체크섬으로 돌아옵니다. 명령 전에는 시리얼 수신 버퍼를 비우고, 보낸 뒤에는 응답을 기다립니다.

사양

TLSSR8x 사양표

항목사양
채널 수8
릴레이솔리드 스테이트, Type A~H 중 선택
입력 전압(최소·정격·최대)11 · 12 · 14.5 VDC
켜진 릴레이 1개당 추가 전류5 mA (솔리드 스테이트)
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLSSR8x와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR85 — 8채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈
