여덟 회로를 하나의⁣ 시간표로 운전

NCD TLR85 Taralist 시간 활성화 릴레이 컨트롤러⁣ 채널 수 : 8⁣ 릴레이 : 5 A SPDT⁣ 릴레이 활성화 시간 : 5 ms 초과 ~ 15 ms 미만

견적 받기

NCD 한국 독점 공급 파트너

NCD TLR85는 5 A SPDT 릴레이 8개를 갖춘 시간 활성화 릴레이 컨트롤러(Time Activated Relay Controller)입니다. 여러 회로의 가동 일정을 한 시간표로 묶어 컨트롤러 안에서 실행합니다. (주)테솔이 국내에 공식 공급합니다.

이벤트는 최대 999개까지 저장하며 PC에서 일정을 새로 덮어쓸 수 있습니다. 정전이 나도 배터리 백업 시계가 시간을 유지합니다.

8채널

5 A SPDT 릴레이

999개

이벤트 저장

플러그형

커넥터 옵션

256개

시간표 기준 최대 릴레이

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

999개 이벤트

PC 연결 없이 실행

256 릴레이 확장

시간표 기준 최대 제어 수

1 ~ 64채널

범용 SPDT 채널 수 선택

배터리 백업 시계

전원 차단 중에도 시간 유지

채널 일괄 관리

TLR85 여덟 채널을⁣ 하나의 일정으로

채널이 늘어도 시간표는 하나이므로 Base Station 화면에서 이벤트별로 릴레이를 고르는 방식으로 일정을 정리합니다. 한 Taralist CPU는 시간표 기준으로 최대 256개 릴레이까지 확장해 제어할 수 있습니다.

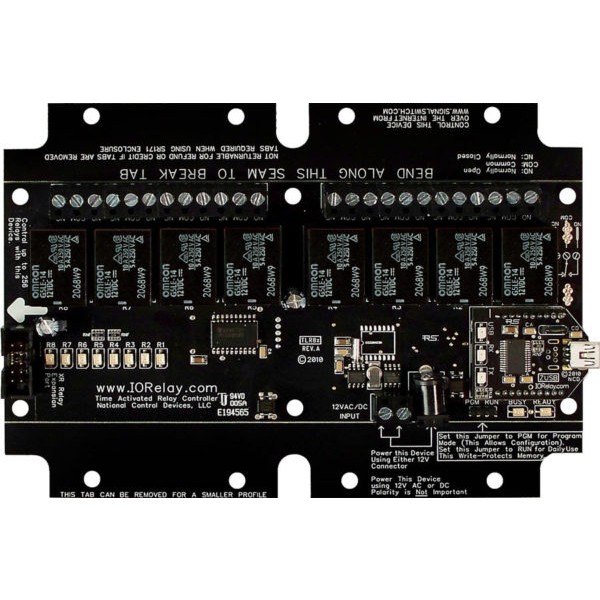

NCD TLR85 - 검은색 기판에 릴레이 8개가 장착된 시간 활성화 릴레이 보드
검은색 기판에 릴레이 8개가 장착된 시간 활성화 릴레이 보드

사용 방법

TLR85 일정 파일 보관과⁣ 다시 불러오기

이벤트 목록은 컨트롤러에서 다시 읽어 올 수 없습니다. Base Station에서 일정을 PC 파일로 저장해 두고 필요할 때 Load로 컨트롤러에 불러오세요.

사양

TLR85 사양표

항목사양
채널 수8
릴레이5 A SPDT
입력 전압(최소·정격·최대)11 · 12 · 14.5 VDC
켜진 릴레이 1개당 추가 전류32 mA (5 A·10 A 릴레이)
릴레이 활성화 시간5 ms 초과 ~ 15 ms 미만
이벤트 저장최대 999개

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

같은 계열

TLR85와⁣ 같은 계열 모델

  • TLR15 — 1채널, 5 A SPDT
  • TLR25 — 2채널, 5 A SPDT
  • TLR45 — 4채널, 5 A SPDT
  • TLR165 — 16채널, 5 A SPDT
  • TLR245 — 24채널, 5 A SPDT
  • TLR325 — 32채널, 5 A SPDT
  • TLR485 — 48채널, 5 A SPDT
  • TLR565 — 56채널, 5 A SPDT
  • TLR645 — 64채널, 5 A SPDT
  • TLR120 — 고전력 1채널, 20 A SPDT
  • TLR220 — 고전력 2채널, 20 A SPDT
  • TLR420 — 고전력 4채널, 20 A SPDT
  • TLR820 — 고전력 8채널, 20 A SPDT
  • TLSSR1x — 솔리드 스테이트 1채널, Type A~H
  • TLSSR2x — 솔리드 스테이트 2채널, Type A~H
  • TLSSR4x — 솔리드 스테이트 4채널, Type A~H
  • TLSSR8x — 솔리드 스테이트 8채널, Type A~H
  • TLEE_Module — Fusion 컨트롤러에 시간 기능을 더하는 확장 모듈

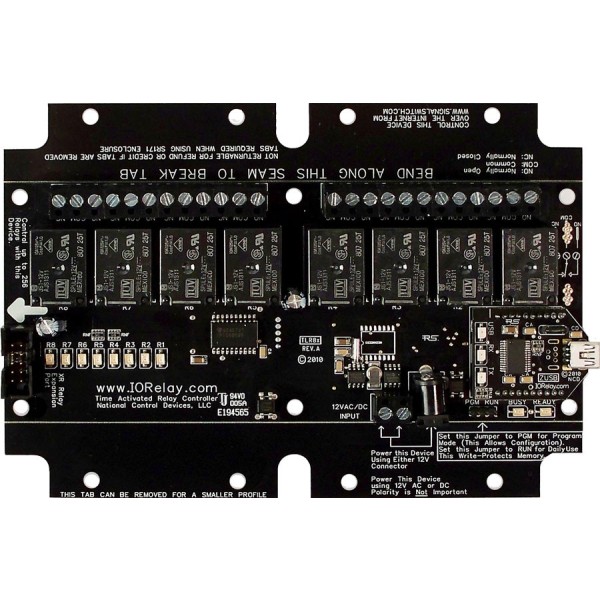

NCD TLR85 시간 활성화 릴레이 8 채널 범용 SPDT 제품 사진
